Sự Khác Biệt Giữa Bộ Lọc Sóng Hài Thụ Động Và Chủ Động (APF)

Để giảm biến dạng sóng hài trong hệ thống điện, việc lựa chọn giải pháp lọc sóng hài phù hợp là tối quan trọng. Bạn có thể chọn Bộ lọc sóng hài thụ động (PHF) cho các tải điện cố định với chi phí thấp, sử dụng các linh kiện cơ bản như điện trở (R), cuộn cảm (L), và tụ điện (C) để tạo đường dẫn trở kháng thấp. Hoặc, chọn Bộ lọc sóng hài chủ động (AHF) cho các tải động, cung cấp khả năng bù trừ thời gian thực thông qua điện tử công suất và thuật toán phức tạp.

AHF của Intone Power là một giải pháp tiên tiến, có khả năng lọc từ bậc 2 đến 51, cải thiện hệ số công suất (PF) lên mức 0.99 và giúp ổn định điện áp. Áp dụng PHF nếu ngân sách hạn chế, nhưng hãy chọn AHF nếu bạn cần sự linh hoạt và hiệu suất tối đa. Luôn thực hiện đo THD trước khi chọn và đảm bảo tuân thủ tiêu chuẩn IEEE 519.

Bộ Lọc Sóng Hài Thụ Động (PHF)

PHF là bộ lọc dùng các linh kiện thụ động (R, L, C) để tạo đường dẫn trở kháng thấp, lọc các bậc hài cố định. Đây là giải pháp chi phí thấp, hiệu quả cho các tải điện ổn định.

PHF sử dụng điện trở, tụ điện và cuộn cảm để lọc các bậc sóng hài cụ thể. Chúng hoạt động bằng cách tạo ra một đường dẫn có trở kháng thấp, chuyển hướng các dòng hài không mong muốn ra khỏi nguồn điện. Giải pháp này đặc biệt hiệu quả cho các tải điện cố định, ví dụ như các loại động cơ (motor) chạy tuyến tính.

Nguyên lý hoạt động:

PHF hoạt động thụ động bằng cách điều chỉnh L và C để tạo cộng hưởng tại tần số hài mục tiêu (ví dụ bậc 5, 7), sau đó “hút” dòng hài đó về phía nó.

• Độ chọn lọc tần số: Được điều chỉnh chính xác theo bậc hài mục tiêu (ví dụ bậc 5, 7) để lọc chính xác.
• Kết nối song song: Lắp song song với tải, giúp giảm THD dòng xuống dưới 8%.
• Không kiểm soát chủ động: Hoạt động hoàn toàn thụ động, không cần nguồn cấp ngoài hay điều khiển phức tạp.

Hướng dẫn thực hiện:

Quy trình bao gồm: 1) Đo đạc sóng hài tại PCC bằng thiết bị chuyên dụng. 2) Tính toán giá trị L và C. 3) Lắp đặt song song với tải. 4) Kiểm tra lại THD để đảm bảo tuân thủ IEEE 519.

1. Đo sóng hài: Tại điểm chung (PCC), sử dụng thiết bị phân tích chuyên dụng như Fluke 435 để xác định các bậc hài chính.
2. Tính giá trị L và C: Sử dụng công thức để điều chỉnh cho khớp với tần số hài cần lọc.
3. Lắp đặt: Kết nối song song. Cần kiểm tra kỹ trở kháng hệ thống để tránh hiện tượng cộng hưởng nguy hiểm.
4. Kiểm tra: Đo lại THD sau khi lắp, điều chỉnh nếu cần để đảm bảo THD < 5% theo tiêu chuẩn IEEE 519.

Ưu điểm:

Ưu điểm chính là chi phí ban đầu thấp (rẻ hơn AHF 50-70%), cấu tạo đơn giản, bền bỉ và chi phí bảo trì thấp.

• Hiệu quả chi phí: Giá thành thấp hơn AHF từ 50-70%, phù hợp với ngân sách hạn chế.
• Bảo trì thấp: Không có linh kiện hoạt động, chỉ cần kiểm tra định kỳ hàng năm.
• Cài đặt đơn giản: Thời gian lắp đặt có thể dưới 4 giờ cho các hệ thống nhỏ.

Nhược điểm:

Nhược điểm là tính linh hoạt thấp (không thích ứng được với tải thay đổi), có thể gây sụt áp (2-5%) và có nguy cơ bị “detune” (lệch tần số) theo thời gian.

• Linh hoạt hạn chế: Không thể thích ứng nếu tải điện thay đổi. Bộ lọc có thể bị “detune” (lệch tần số) 10-20% sau khoảng 1 năm hoạt động.
• Không hiệu quả tải động: THD sẽ tăng vọt nếu đặc tính tải biến thiên >20%.
• Sụt áp: Có thể gây ra sụt áp 2-5% trên hệ thống. Đây là một vấn đề cần cân nhắc, và có thể bạn sẽ cần đến các giải pháp giảm thiểu sụt áp khác.

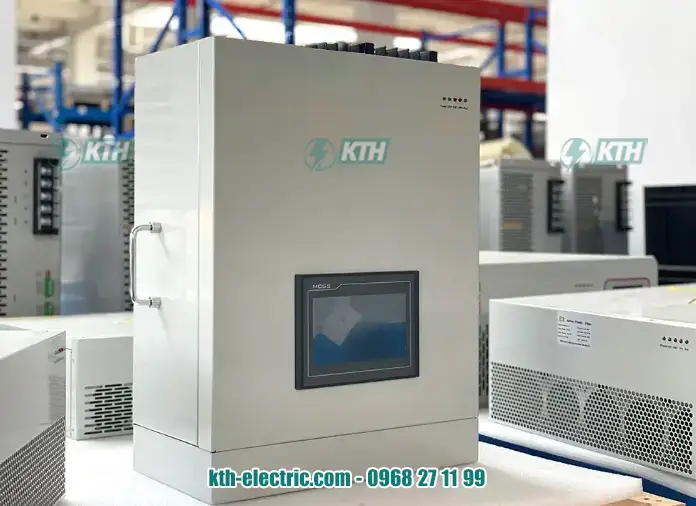

Bộ Lọc Sóng Hài Chủ Động (AHF)

AHF là bộ lọc điện tử, sử dụng IGBT, CT và DSP để giám sát hài thời gian thực. Nó chủ động “bơm” một dòng điện ngược pha để triệt tiêu sóng hài (từ bậc 2-50) và bù công suất phản kháng.

AHF là công nghệ bảo vệ chất lượng điện năng hiện đại. Nó sử dụng điện tử công suất (IGBT), cảm biến biến dòng (CT), và bộ xử lý tín hiệu số (DSP) để giám sát sóng hài trong thời gian thực. AHF sẽ “inject” (bơm) một dòng điện bù ngược pha vào hệ thống, triệt tiêu sóng hài ngay tại nguồn. Giải pháp này lý tưởng cho các tải phi tuyến, đặc biệt là các biến tần (VFD) và UPS.

Nguyên lý hoạt động:

AHF dùng cảm biến CT để “thấy” sóng hài. Bộ DSP tính toán và điều khiển inverter (IGBT) tạo ra một dòng điện bù có biên độ bằng nhưng ngược pha 180 độ, triệt tiêu hài ngay lập tức.

• Kết nối song song: Phát hiện sóng hài qua CT và tạo ra dòng bù chính xác thông qua bộ nghịch lưu (inverter).
• Bù động: Không ảnh hưởng đến cấu trúc lưới, có khả năng lọc từ bậc 2-50. Đồng thời, nó còn có khả năng bù công suất phản kháng lên đến 100%.
• Không dao động: Các thuật toán thích ứng đảm bảo hệ thống luôn ổn định tại mọi mức tải.

Hướng dẫn thực hiện:

Cần phân tích tải để chọn công suất (Ampe), lắp đặt CT kép (tại PCC và tải) để kết nối về AHF, sau đó cấu hình các bậc hài ưu tiên và kích hoạt chế độ tự động.

1. Phân tích tải: Sử dụng phần mềm chuyên dụng như ETAP để đo THD, xác định công suất AHF cần thiết (từ 15A đến 200A).
2. Lắp CT: Hướng dẫn lắp đặt biến dòng CT kép tại PCC và tải là rất quan trọng, sau đó kết nối tín hiệu về AHF.
3. Cấu hình: Thiết lập các bậc hài ưu tiên thông qua giao diện, kích hoạt chế độ tự động (auto mode).
4. Giám sát: Sử dụng app của Intone (hoặc tích hợp vào hệ thống giám sát năng lượng PME) để theo dõi THD, điều chỉnh nếu cần.

Ưu điểm:

Ưu điểm lớn nhất là khả năng bù động theo thời gian thực, lọc được nhiều bậc hài (2-50), linh hoạt với tải thay đổi, và cải thiện toàn diện chất lượng điện (giảm THD, tăng PF, ổn định áp).

• Bù thời gian thực: Giảm THD tức thì, duy trì chất lượng điện ngay cả khi tải thay đổi đột ngột 30-50%.
• Linh hoạt: Tự động thích ứng với mọi bậc hài biến đổi mà không cần điều chỉnh thủ công.
• Độ tin cậy cao: Giám sát liên tục, giúp giảm thời gian chết (downtime) của máy móc đến 40%.
• Cải thiện toàn diện: Bù hệ số công suất PF, cung cấp giải pháp ổn định điện áp, giúp giảm điện năng tiêu thụ 10-20%.

Nhược điểm:

Nhược điểm chính là chi phí ban đầu cao gấp 2-3 lần PHF và việc cài đặt, cấu hình phức tạp, đòi hỏi kỹ sư chuyên môn.

• Chi phí ban đầu cao: Cao hơn PHF từ 2-3 lần, nhưng ROI (hoàn vốn đầu tư) thường chỉ trong 2 năm nhờ tiết kiệm điện và giảm chi phí bảo trì.
• Cài đặt phức tạp: Yêu cầu kỹ sư có chuyên môn cao, thời gian lắp đặt từ 8-12 giờ.

Ưu Điểm Của AHF Của Intone Power

AHF của Intone Power nổi bật với thuật toán điều khiển tiên tiến (giảm THD <3%), giải pháp toàn diện (lọc hài, bù PF, ổn định áp), kết cấu bền bỉ (>10 năm) và dải công suất tùy chỉnh (15A-200A).

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Intone Power cung cấp các giải pháp AHF với công nghệ tiên tiến, đã được kiểm chứng với hơn 30.000 đơn vị lắp đặt tại 50 quốc gia, bao gồm cả Việt Nam.

• Thuật toán điều khiển nâng cao: Bù hài thời gian thực, tích hợp dễ dàng, giảm THD xuống dưới 3%.
• Giải pháp toàn diện: Lọc hài + Ổn định điện áp + Bù PF, tăng hiệu suất hệ thống 15%.
• Kết cấu bền bỉ: Lớp phủ bo mạch ba lớp chống ẩm, tuổi thọ thiết kế >10 năm.
• Giải pháp tùy chỉnh: Dải module 15A-200A, phù hợp từ hệ thống nhỏ đến các nhà máy công nghiệp lớn.
• Hỗ trợ toàn diện: Cung cấp các dịch vụ đào tạo, hỗ trợ kỹ thuật tại chỗ, và bảo hành dài hạn.
• Công nghệ tiên tiến: Sử dụng IGBT module, CT kép, cho hiệu suất >97%.

Hướng dẫn chọn Intone AHF:

Chỉ cần gửi dữ liệu tải và phân tích chất lượng điện của bạn đến email sales@intonepower.com để nhận báo giá tùy chỉnh và demo miễn phí.

1. Gửi dữ liệu tải của bạn đến sales@intonepower.com.
2. Nhận báo giá tùy chỉnh trong 24 giờ.
3. Lắp đặt và chạy thử (test) miễn phí demo tại nhà máy.

So Sánh PHF Và AHF

PHF (Thụ động) rẻ, lọc cố định, cho tải ổn định. AHF (Chủ động) đắt hơn, bù động, cho tải biến thiên. AHF có hiệu suất (95-99%) và linh hoạt cao hơn hẳn.

Dựa trên data 2025: AHF tiết kiệm năng lượng hơn 20% so với PHF ở các tải có tính biến thiên cao.

Lưu Ý Quan Trọng Khi Áp Dụng

Phải luôn đo THD trước khi chọn. Cẩn thận tránh cộng hưởng với PHF. Đảm bảo tuân thủ IEEE 519 (THD <5%). Cân nhắc giải pháp Hybrid (PHF + AHF) cho hệ thống lớn.

• Đo THD trước: Sử dụng máy phân tích chất lượng điện để tránh sai lầm chọn sai loại bộ lọc.
• Tránh cộng hưởng: Đặc biệt với PHF, phải kiểm tra trở kháng hệ thống để ngăn chặn hiện tượng cộng hưởng làm tăng sóng hài.
• Tuân thủ tiêu chuẩn: Luôn đặt mục tiêu THD <5% theo IEEE 519 để tránh bị phạt từ phía điện lực.
• Kết hợp hybrid: Đối với các hệ thống rất lớn, sử dụng PHF (cho tải cố định) + AHF (cho tải động) có thể giảm chi phí đầu tư đến 30%.
• Bảo dưỡng: Lên kế hoạch bảo trì hệ thống điện định kỳ. Kiểm tra AHF hàng quý và PHF hàng năm để duy trì hiệu suất lọc tối ưu.

(Lưu ý: Nội dung này được tổng hợp từ các nguồn kỹ thuật uy tín, không thay thế tư vấn từ chuyên gia. Cập nhật ngày 10/11/2025.)

Câu Hỏi Thường Gặp

PHF và AHF khác nhau gì?

PHF lọc cố định theo tần số, giá rẻ, dùng cho tải ổn định. AHF lọc động, bù thời gian thực, giá cao hơn, dùng cho tải biến thiên như biến tần.

Chi phí AHF bao nhiêu?

Chi phí tùy thuộc vào công suất (15A đến 200A) và mức độ phức tạp. Vui lòng liên hệ Intone Power (sales@intonepower.com) để nhận báo giá tùy chỉnh.

AHF có cải thiện PF không?

Có. AHF bù động cả hệ số công suất và sóng hài, có thể nâng PF lên 0.99 và tiết kiệm 10-15% tiền điện.

Lắp AHF ở đâu?

Lắp song song tại điểm đấu nối chung (PCC) hoặc càng gần nguồn gây hài (tải) càng tốt.

Updates 2025?

Các bộ AHF mới như của Intone tích hợp công nghệ IoT để giám sát từ xa, với hiệu suất lọc vượt trội >97%.

PHF có phù hợp công nghiệp không?

Có, nhưng chỉ cho các tải ổn định (như động cơ chạy cố định). Một sai lầm phổ biến là dùng PHF cho các hệ thống biến tần, dẫn đến bộ lọc mất hiệu quả.
