Dịch Vụ Sửa Chữa Biến Tần & Cẩm Nang Kỹ Thuật Toàn Tập 2025: Đo Nguội, Báo Giá & Case Study Thực Tế

Trong hệ thống điện công nghiệp hiện đại, biến tần (Inverter/VFD) đóng vai trò như “trái tim” điều khiển tốc độ và momen xoắn của động cơ. Khi biến tần gặp sự cố, không chỉ một thiết bị dừng lại, mà cả dây chuyền sản xuất có thể tê liệt, gây thiệt hại kinh tế hàng ngàn USD mỗi giờ do thời gian chết (downtime).

Bạn đang đối mặt với tình trạng biến tần báo lỗi OC (Quá dòng), OV (Quá áp), hay tệ hơn là nổ bụp và mất nguồn? Bạn đang tìm kiếm một dịch vụ bảo trì và sửa chữa biến tần uy tín, chuyên nghiệp, xử lý được các dòng máy công suất lớn tại TPHCM và các tỉnh lân cận?

Bài viết này là sự kết hợp giữa Cẩm nang hướng dẫn tự kiểm tra (dành cho kỹ thuật viên nhà máy) và Hồ sơ năng lực thực tế của KTH Electric. Chúng tôi sẽ hướng dẫn bạn quy trình “Đo nguội” chuẩn xác và minh chứng năng lực qua các dự án thực tế.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

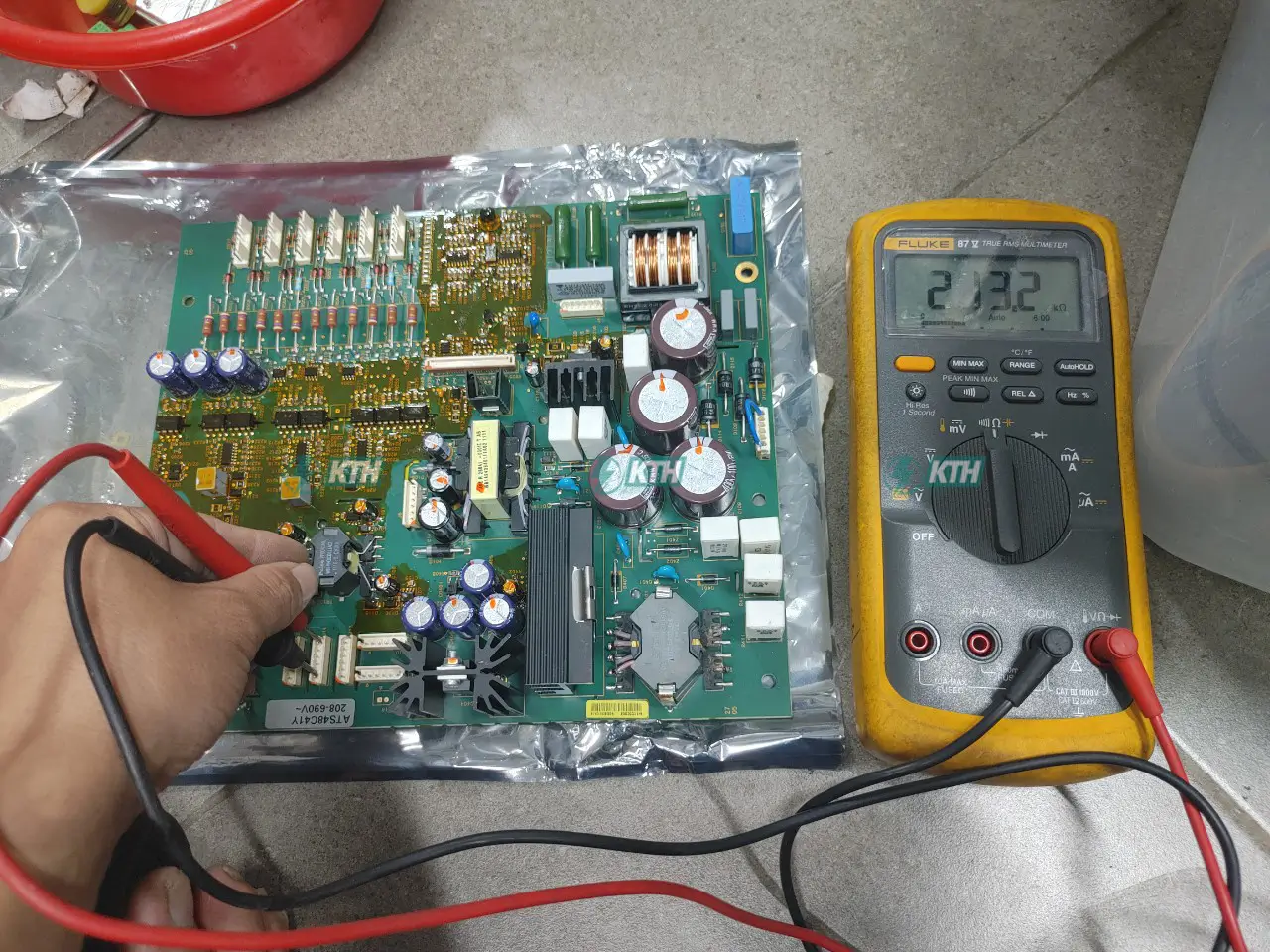

Hình ảnh kỹ thuật viên KTH Electric đang đo kiểm mạch biến tần

Nguyên Tắc An Toàn “Sống Còn” (Zero Tolerance)

Trước khi chạm vào biến tần, bắt buộc phải thực hiện quy trình LOTO: Ngắt hoàn toàn nguồn điện, đợi đèn Charge tắt hẳn và dùng đồng hồ đo điện áp dư DC Bus phải dưới 10V. Tụ điện có thể lưu điện áp 560V-800V gây tử vong ngay cả khi đã ngắt điện.”

Trước khi chạm tay vào tuốc nơ vít hay mở vỏ tủ điện công nghiệp, hãy khắc cốt ghi tâm điều này: Biến tần là thiết bị lưu trữ điện áp cao nguy hiểm chết người, ngay cả khi đã ngắt cầu dao.

Hệ thống tụ điện DC Bus (DC Link Capacitor) bên trong biến tần tích trữ điện áp lên tới 560V – 800V DC. Nếu không xả điện, một cú chạm tay vô tình có thể gây tai nạn nghiêm trọng. Việc tuân thủ quy trình giám sát an toàn điện là bắt buộc tại KTH Electric.

Quy trình An toàn 3 Bước (LOTO – Lock Out, Tag Out):

1. Ngắt nguồn điện đầu vào: Cắt hoàn toàn Aptomat (Circuit Breaker) cấp nguồn cho tủ điện. Khóa chốt an toàn nếu có.
2. Chờ đèn LED “CHARGE” tắt hẳn: Đèn này báo hiệu tụ điện vẫn còn điện. Thời gian chờ trung bình từ 5 – 15 phút tùy công suất biến tần.
3. Kiểm tra điện áp dư (Double Check):
   • Sử dụng đồng hồ vạn năng (VOM) chuyển về thang đo 1000V DC.
   • Đo trực tiếp tại hai cực P (+) và N (-) của cầu đấu động lực.
   • Chỉ bắt đầu thao tác khi điện áp hiển thị < 10V DC.

Hiểu Về Cấu Trúc Phần Cứng Biến Tần (Entity Understanding)

“Kiến thức cốt lõi: Biến tần gồm 4 khối chính: (1) Chỉnh lưu chuyển AC thành DC, (2) Tụ điện DC tích trữ năng lượng, (3) Nghịch lưu IGBT chuyển DC thành AC biến tần, và (4) Mạch điều khiển. 70% lỗi thường nằm ở khối Chỉnh lưu và IGBT.”

Để sửa chữa hiệu quả, bạn phải hiểu bản chất biến tần là gì và cấu tạo của nó. Một biến tần tiêu chuẩn bao gồm 4 khối chính:

• Khối Chỉnh Lưu (Rectifier Bridge): Chuyển đổi dòng điện xoay chiều AC 3 pha (R, S, T) thành điện DC nhấp nhô. Cấu tạo từ 6 Diode công suất lớn.
• Khối Tụ Điện DC (DC Bus Capacitor): San phẳng điện áp DC, tích trữ năng lượng.
• Khối Nghịch Lưu (Inverter Section): Sử dụng IGBT để băm xung, chuyển đổi DC ngược lại thành AC biến đổi tần số ra Motor (động cơ) (U, V, W).
• Khối Điều Khiển & Nguồn Xung (Control & SMPS): CPU xử lý tín hiệu và nguồn cấp cho bo mạch.

Hư hỏng phổ biến nhất (chiếm 70%) nằm ở Khối Chỉnh Lưu và Khối Nghịch Lưu IGBT. Ngoài ra, các thiết bị bảo vệ như cuộn kháng cho biến tần hoặc bộ lọc sóng hài thụ động đi kèm cũng cần được kiểm tra.

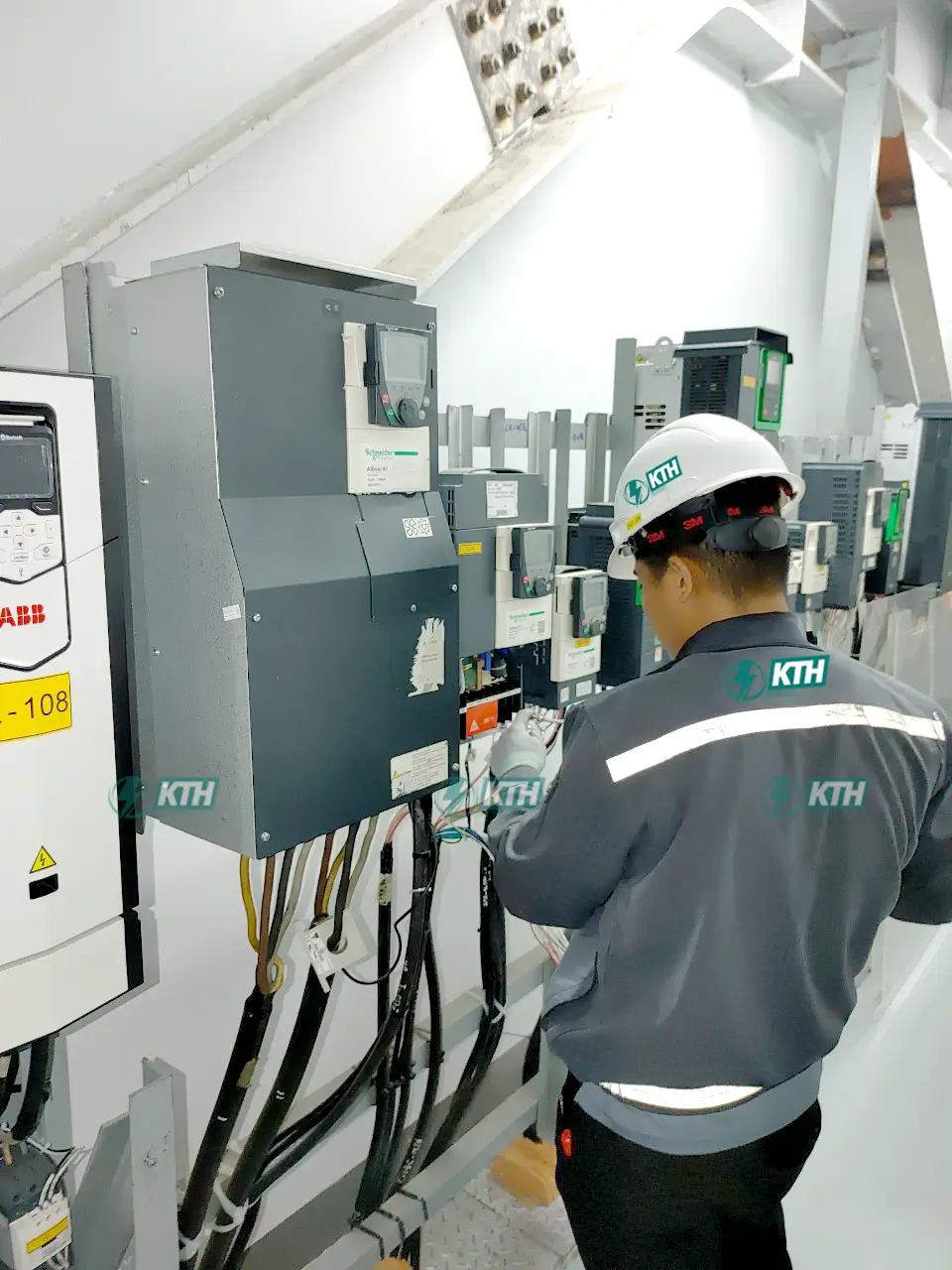

Hướng Dẫn “Đo Nguội” (Static Check) – Kỹ Năng Vàng Cho Kỹ Thuật Viên

“Kỹ thuật: ‘Đo nguội’ sử dụng đồng hồ VOM thang Diode khi chưa cấp điện. Chỉ số tiêu chuẩn cho cả chỉnh lưu và IGBT là 0.3V – 0.5V. Nếu đo được 0V là linh kiện bị chập, hiển thị OL (vô cùng) ở chiều thuận là linh kiện bị đứt.”

“Đo nguội” là phương pháp kiểm tra biến tần khi chưa cấp điện, giúp xác định nhanh chóng linh kiện công suất có bị chập nổ hay không. Kỹ thuật này áp dụng cho hầu hết các thương hiệu từ Biến tần Rockwell, Siemens đến Schneider Electric.

Dụng cụ chuẩn bị: Đồng hồ vạn năng kỹ thuật số (Fluke, Hioki…) chuyển sang thang đo Diode ().

Kiểm tra Cầu Chỉnh Lưu (Input Rectifier)

“Đo lần lượt R, S, T với P(+) và N(-). Kết quả phải cân bằng nhau.”

• Mục tiêu: Xác định xem các Diode đầu vào có bị đứt hoặc chập không.
• Phép đo thuận: Đặt Que Đỏ vào cực âm DC (N/-) -> Que Đen lần lượt vào 3 pha (R, S, T). Sau đó đổi chiều với cực dương (P/+).
• Kết quả chuẩn: Đồng hồ hiển thị giá trị sụt áp Diode khoảng 0.3V – 0.5V.
• Chẩn đoán: Nếu hiển thị 0V (kêu bíp) Diode bị chập. Nếu hiển thị OL (Open Line) Diode bị đứt. Lúc này cần kiểm tra thêm cầu chì (Fuse) xem có bị nổ theo không.

Kiểm tra Khối Nghịch Lưu IGBT (Output Inverter)

“Đo U, V, W với P và N. Nếu lệch pha (ví dụ 0.4V vs 0.1V), IGBT đã chết.”

• Mục tiêu: Kiểm tra 6 con IGBT xuất ra motor.
• Thao tác: Tương tự như đo chỉnh lưu, nhưng đo tại các cực đầu ra (U, V, W) so với P và N.
• Kết quả chuẩn: Hiển thị 0.3V – 0.5V. Ba pha phải đều nhau tăm tắp.
• Chẩn đoán: Nếu một pha có chỉ số khác biệt (ví dụ: Pha U = 0.4V nhưng Pha W = 0.1V), thì Module IGBT đã chết.

Bảng Mã Lỗi Phổ Biến & Cách Khắc Phục (Troubleshooting)

“Xử lý sự cố: Lỗi OC thường do chập IGBT hoặc kẹt tải; Lỗi OV do điện trở xả hỏng hoặc thời gian giảm tốc quá ngắn; Lỗi OH do quạt làm mát chết. Hãy kiểm tra mã lỗi trước khi tháo máy.”

Nếu phần cứng “đo nguội” an toàn, hãy cấp nguồn và kiểm tra mã lỗi.

Dự Án Thực Tế – Sửa Chữa Biến Tần Công Suất Lớn (Case Study)

“Thực chiến: KTH Electric đã xử lý thành công biến tần ABB 315kW tại nhà máy xi măng bị lỗi ‘Earth Fault’ do bụi dẫn điện. Giải pháp bao gồm vệ sinh bằng hóa chất chuyên dụng, phủ keo bảo vệ mạch và thay thế cảm biến dòng, tiết kiệm 70% chi phí so với mua mới.”

Khác với các đơn vị chỉ liệt kê lỗi lý thuyết, KTH Electric trực tiếp xử lý các ca khó tại nhà máy. Dưới đây là một ví dụ điển hình:

Tại Sao Chọn Dịch Vụ Sửa Chữa Biến Tần Tại KTH Electric?

“Cam kết: Chúng tôi áp dụng quy trình 5 bước chuyên nghiệp, từ khảo sát đến test tải giả. Bảo hành dài hạn 3-6 tháng, sử dụng 100% linh kiện chính hãng và hỗ trợ kỹ thuật 24/7 cho các sự cố khẩn cấp.”

Chúng tôi không chỉ là thợ sửa chữa, chúng tôi là nhà thầu cơ điện M&E với tư duy hệ thống.

1. Đội Ngũ Chuyên Gia & Thiết Bị Hiện Đại

• Kỹ sư trên 15 năm kinh nghiệm, am hiểu sâu về mạch khởi động sao tam giác, Soft Starter và các dòng biến tần cao cấp.
• Trang bị đầy đủ: Máy hiện sóng (Oscilloscope), Thiết bị chụp ảnh nhiệt hồng ngoại để phát hiện điểm nóng, Máy đo dòng rò…

2. Quy Trình 5 Bước Chuyên Nghiệp

1. Tiếp nhận & Khảo sát: Kỹ thuật viên đến tận nơi hoặc nhận máy về xưởng.
2. Chẩn đoán & Báo giá: Xác định chính xác lỗi, báo giá chi tiết (không phát sinh).
3. Sửa chữa & Bảo dưỡng: Thay thế linh kiện chính hãng, vệ sinh toàn bộ máy.
4. Test tải (Q.C): Chạy thử tải giả để đảm bảo độ ổn định.
5. Bàn giao & Bảo hành: Lắp đặt, chạy thử tại nhà máy và kích hoạt bảo hành.

3. Cam Kết Dịch Vụ

• Linh kiện chính hãng: Tuyệt đối không dùng linh kiện tháo máy kém chất lượng.
• Bảo hành dài hạn: Từ 3 đến 6 tháng cho hạng mục sửa chữa.
• Hỗ trợ 24/7: Sẵn sàng ứng cứu sự cố cho các nhà máy hoạt động 3 ca.

Bài Toán Kinh Tế – Nên Sửa Hay Mua Mới?

“Lời khuyên: Nếu biến tần công suất >37kW và hư hỏng ở mức linh kiện (IGBT, nguồn, điều khiển), việc sửa chữa giúp tiết kiệm 50-70% chi phí và nhanh chóng (1-3 ngày) so với chờ nhập hàng mới (4-8 tuần).”

Là đơn vị cung cấp cả dịch vụ tư vấn thi công cơ điện và sửa chữa, chúng tôi đưa ra bảng so sánh khách quan:

Lời khuyên: Với các dòng biến tần công suất lớn (> 37kW) hoặc các hệ thống tích hợp phức tạp (như PLC, SCADA), việc sửa chữa là giải pháp tối ưu nhất về kinh tế và thời gian.
