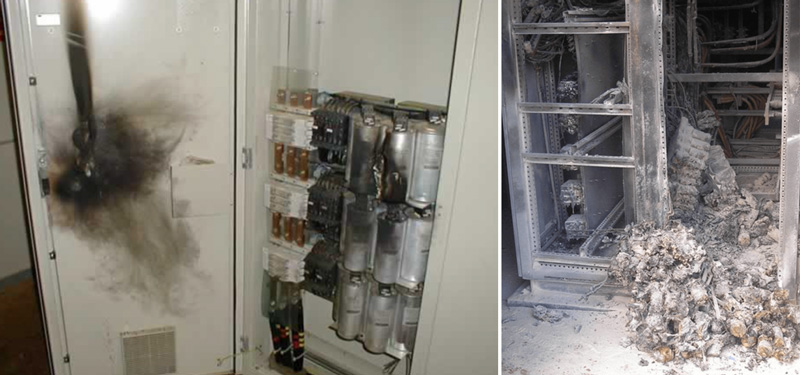

Tại Sao Tụ Bù Bị Nổ Liên Tục? (5 Nguyên Nhân & Giải Pháp Triệt Để)

Chẩn đoán nhanh (90% trường hợp): Tụ bù nổ liên tục không phải do lỗi của tụ, mà do hệ thống của bạn đang bị “ô nhiễm” Sóng Hài (Harmonics) nghiêm trọng. Dòng điện sóng hài tần số cao xem tụ bù như một “đường cao tốc” (trở kháng thấp), chúng đổ dồn về tụ gây quá nhiệt, phồng (tăng áp suất nội) và cuối cùng là nổ.

Việc bạn liên tục thay tụ bù mới mà không xử lý gốc rễ chỉ là “đốt tiền”, vì tụ mới sẽ tiếp tục nổ. Dưới đây là 5 nguyên nhân kỹ thuật hàng đầu.

5 Nguyên Nhân Kỹ Thuật Khiến Tụ Bù Bị Nổ (Chi Tiết)

1. Sóng Hài (Harmonics) – Kẻ Giết Người Thầm Lặng

Đây là thủ phạm chính. Sóng hài (chủ yếu là bậc 5, 7, 11) sinh ra từ các tải phi tuyến như:

• Biến tần (VFD) (thủ phạm số 1), bộ khởi động mềm.
• Lò nung cảm ứng, lò hồ quang, máy hàn điện tử.
• Bộ lưu điện (UPS), nguồn xung (SMPS) của máy tính.
• Bộ nguồn đèn LED.

Vật lý cơ bản: Trở kháng của tụ điện () tỷ lệ nghịch với tần số ().

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official



Với sóng hài bậc 5 (250Hz), trở kháng của tụ giảm 5 lần so với tần số 50Hz. Điều này biến tụ bù thành “hố rác” hút toàn bộ dòng điện sóng hài, gây quá dòng liên tục, phát nhiệt (tổn hao ) và phồng nổ.

2. Hiện Tượng Cộng Hưởng (Resonance) – Tình Huống Thảm Họa

Đây là kịch bản “sóng hài” cấp độ 10, gây nổ tụ ngay lập tức. Hệ thống của bạn luôn có:

• Cảm kháng (L): Từ máy biến áp và đường dây.
• Dung kháng (C): Từ tủ tụ bù của bạn.

Khi L và C gặp nhau, chúng tạo ra một tần số cộng hưởng . Nếu tần số này vô tình rơi vào gần một tần số sóng hài (ví dụ bậc 5 – 250Hz), hiện tượng cộng hưởng song song/nối tiếp sẽ xảy ra, **khuếch đại dòng điện sóng hài lên hàng chục lần**, gây nổ tụ và phá hủy thiết bị chỉ trong vài giây.

3. Quá Áp (Overvoltage)

Tụ bù cực kỳ nhạy cảm với điện áp. Vận hành ở điện áp chỉ cao hơn 10% so với định mức (ví dụ: tụ 400V chạy ở 440V) có thể làm giảm 50% tuổi thọ của tụ. Nếu điện áp lưới của bạn không ổn định (thường xuyên vọt cao vào ban đêm, khi non tải), lớp điện môi bên trong tụ sẽ bị đánh thủng và gây nổ.

4. Quá Nhiệt (Overheating) – Thông Gió Kém

Tụ bù tự nó đã phát nhiệt khi hoạt động. Nếu bạn lắp đặt tụ trong tủ điện quá kín, không có quạt thông gió, hoặc đặt tủ ở nơi có nhiệt độ môi trường cao (ví dụ: > 50°C), nhiệt độ bên trong tụ sẽ tăng vọt. Áp suất nội tăng cao sẽ làm bung van an toàn (phồng) hoặc gây nổ.

5. Đóng Cắt Quá Nhanh (Bộ Điều Khiển Lỗi)

Bộ điều khiển tụ bù (Relay bù) bị cài đặt sai hoặc bị lỗi có thể đóng ngắt các cấp tụ một cách liên tục (gọi là “hunting”). Mỗi lần đóng Contactor, một dòng xung kích (inrush current) rất lớn nạp vào tụ. Việc bị “sốc” liên tục này sẽ phá hỏng tụ nhanh chóng.

3 Giải Pháp Xử Lý Triệt Để Tình Trạng Nổ Tụ Bù

Hành động đầu tiên khi tụ nổ: ĐỪNG VỘI THAY TỤ MỚI. Bạn cần phải chẩn đoán nguyên nhân.

Bước 1: Chẩn Đoán – Đo Sóng Hài & Chất Lượng Điện Năng

Trước khi đưa ra giải pháp, bạn phải có dữ liệu. Hãy liên hệ một đơn vị thí nghiệm điện uy tín. Họ sẽ dùng máy phân tích chất lượng điện năng chuyên dụng (Power Quality Analyzer) để thực hiện dịch vụ đo sóng hài tại tủ MSB của bạn trong 24-48 giờ.

Báo cáo này sẽ cho bạn biết chính xác:

• Tổng độ méo dạng sóng hài (THDi) của bạn là bao nhiêu %? (Vượt 5% là đáng lo ngại, >8% là nguy hiểm).
• Các bậc hài nào đang chiếm ưu thế (Bậc 5, 7 hay 3)?
• Điện áp có bị quá áp không?

Bước 2 (Giải Pháp 90%): Lắp Cuộn Kháng Lọc Sóng Hài (Detuned Reactor)

Đây là giải pháp **BẮT BUỘC** nếu hệ thống của bạn có biến tần (THDi > 5%). Bạn không thể lắp tụ bù trơn (không có cuộn kháng) trong môi trường có sóng hài.

• Cuộn kháng cho tụ bù (Detuned Reactor) được lắp nối tiếp với tụ bù.
• Nhiệm vụ: Nó không “lọc” sóng hài, mà nó làm thay đổi tần số cộng hưởng () của mạch. Bằng cách chọn cuộn kháng (ví dụ: cuộn kháng 6% hoặc 7%), kỹ sư sẽ “đẩy” tần số cộng hưởng của hệ thống xuống một mức an toàn (ví dụ: 189Hz), thấp hơn tần số sóng hài bậc 5 (250Hz).
• Kết quả: Sóng hài không còn “thích” đi vào tụ bù nữa, ngăn chặn hoàn toàn hiện tượng cộng hưởng và quá dòng, bảo vệ tụ an toàn.

Bước 3 (Giải Pháp Triệt Để): Bộ Lọc Sóng Hài Chủ Động (AHF)

Trong trường hợp hệ thống điện có sóng hài quá cao (ví dụ: THDi > 15-20%) do quá nhiều biến tần, việc lắp cuộn kháng cho tụ bù chỉ là “bảo vệ tụ” chứ chưa “làm sạch” lưới điện.

• Bộ lọc sóng hài chủ động (Active Harmonic Filter – AHF) là một thiết bị điện tử công suất cao.
• Nguyên lý: Nó đo dòng hài theo thời gian thực và “bơm” ngược vào lưới một dòng hài ngược pha để triệt tiêu.
• Kết quả: Đây là giải pháp lọc sóng hài triệt để nhất, đưa THDi toàn hệ thống xuống dưới 5%, tuân thủ Tiêu chuẩn IEEE 519, bảo vệ toàn bộ thiết bị (không chỉ tụ bù) và giảm tổn thất điện năng.
