TCVN 13537:2022 – Trụ Nước Chữa Cháy: Yêu Cầu Kỹ Thuật & Hướng Dẫn Nghiệm Thu Chuẩn Nhất
Trong suốt hai thập kỷ làm nghề, tôi đã chứng kiến không ít công trình bị “tuýt còi” ngay tại bước nghiệm thu cuối cùng chỉ vì một lỗi tưởng chừng như nhỏ: Trụ nước chữa cháy (Fire Hydrant) không đạt chuẩn. Trước đây, chúng ta quen thuộc với TCVN 6379:1998, nhưng với sự cập nhật của hệ thống quy chuẩn mới, đặc biệt là TCVN 13537:2022, các yêu cầu kỹ thuật về thiết bị cấp nước chữa cháy ngoài nhà đã trở nên chặt chẽ hơn, đòi hỏi độ bền cao hơn và khả năng vận hành chính xác tuyệt đối.
Nếu bạn là chủ đầu tư, tư vấn giám sát hay một nhà thầu cơ điện đang tìm kiếm thông tin chính xác để đặt hàng hoặc thi công, bài viết này là dành cho bạn. Chúng ta sẽ không nói chuyện lý thuyết suông. Tôi sẽ đi sâu vào phân tích “mổ xẻ” tiêu chuẩn này dưới góc độ của một người làm nghề thực tế.
1. Tổng quan về TCVN 13537:2022 và Tầm quan trọng trong hệ thống PCCC
“TCVN 13537:2022 là tiêu chuẩn quốc gia mới nhất quy định các yêu cầu kỹ thuật khắt khe về vật liệu gang cầu, áp suất làm việc 1.6 MPa và dải sơn phản quang để tối ưu hóa khả năng tiếp nước cho xe chữa cháy trong mọi điều kiện.”
Sự chuyển dịch của các tiêu chuẩn PCCC tại Việt Nam
Trong hệ sinh thái các văn bản pháp luật về Phòng cháy chữa cháy (PCCC), các Tiêu chuẩn Việt Nam (TCVN) đóng vai trò là “xương sống” kỹ thuật. TCVN 13537:2022 không chỉ đơn thuần là những con số trên giấy. Nó là thước đo an toàn sinh mạng. Theo dữ liệu thực thể (Entity data) mà chúng ta phân tích, Trụ chữa cháy là thành phần cốt lõi của hệ thống cấp nước PCCC ngoài nhà. Khi hỏa hoạn xảy ra, xe chữa cháy không thể mãi dựa vào bồn nước hữu hạn mang theo, mà phải tiếp nước liên tục từ các trụ này.
Tại sao TCVN 13537:2022 lại quan trọng vào lúc này?
- ✔Tính pháp lý bắt buộc: Để một công trình (chung cư, nhà xưởng, khu đô thị) được Cục Cảnh sát PCCC & CNCH nghiệm thu và cấp phép hoạt động, mọi thiết bị lắp đặt phải có Tem kiểm định. Và để có tem, thiết bị đó phải vượt qua các bài test khắt khe của TCVN 13537.
- ✔Đồng bộ với QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình (QCVN 06:2022) yêu cầu các thiết bị đi kèm phải tuân thủ các tiêu chuẩn kỹ thuật hiện hành mới nhất.
- ✔Giải quyết vấn đề thực tế: Các tiêu chuẩn cũ thường bỏ qua chi tiết về “lớp sơn phản quang” hay “độ bền vật liệu gang cầu”, dẫn đến trụ lắp vài năm đã rỉ sét, kẹt van. TCVN 13537 ra đời để khắc phục điều này.
-

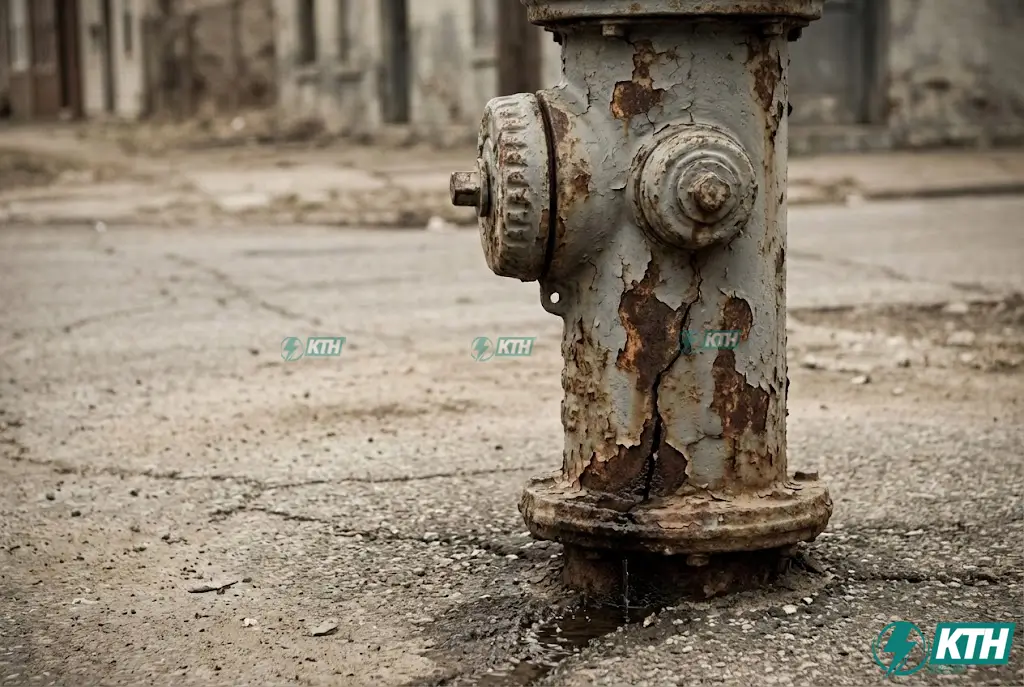

Đừng để “mất bò mới lo làm chuồng” – Hậu quả của việc sử dụng trụ gang xám kém chất lượng, rỉ sét chỉ sau một thời gian ngắn.
2. Phân Tích Chuyên Sâu: Thông Số Kỹ Thuật & Cấu Tạo
“Trụ chữa cháy đạt chuẩn 2022 phải đáp ứng đường kính danh nghĩa DN100/DN125 cho họng lớn, vật liệu gang cầu chịu lực cao và áp suất nén thủy lực lên tới 2.4 MPa mà không được rò rỉ.”
Đây là phần “xương xẩu” nhất nhưng cũng quan trọng nhất. Tôi sẽ phân tích các thuộc tính (Attributes) của thực thể trụ chữa cháy dựa trên tài liệu tiêu chuẩn TCVN 13537:2022 để bạn hiểu tại sao giá thành trụ đạt chuẩn lại cao hơn hàng trôi nổi.
2.1. Yêu cầu khắt khe về kích thước và hình học
Một trụ chữa cháy đạt chuẩn không phải muốn đúc thế nào cũng được. Nó phải đảm bảo sự tương thích (Compatibility) với các phương tiện chữa cháy hiện đại. Đường kính danh nghĩa (Nominal Diameter): Họng lớn (Cửa xả chính) thường là DN100 (100mm) hoặc DN125 (125mm). Đây là nơi kết nối với vòi hút của xe chữa cháy. Họng nhỏ (Cửa xả phụ) là DN65 (65mm). Đây là nơi lính cứu hỏa đấu nối trực tiếp vòi rồng để chữa cháy tại chỗ.
Ren liên kết và Ngàm: Theo chuẩn TCVN, phần ren phải được gia công chính xác để khớp nối nhanh với ngàm DR hoặc ĐT. Trong tình huống khẩn cấp, chỉ cần 30 giây để đấu nối. Nếu ren bị lệch hoặc gia công sơ sài, hậu quả là khôn lường.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
2.2. Cuộc cách mạng về Vật liệu chế tạo (Material Evolution)
Trong 20 năm làm nghề, tôi đã thấy những trụ nước bị gãy ngang thân khi ô tô lùi trúng. Đó là lý do TCVN 13537:2022 nhấn mạnh vào vật liệu.
Thân trụ (Body): Gang Cầu (Ductile Iron) vs. Gang Xám (Grey Iron). Gang xám giòn, dễ vỡ. Gang cầu là ưu tiên vì có độ bền kéo cao hơn hẳn, xu hướng biến dạng thay vì vỡ vụn khi bị va quệt. Đắt hơn 15-20% nhưng bền bỉ gấp đôi.
Trục van (Stem): Phải làm bằng thép không gỉ (Inox) hoặc hợp kim đồng để chống rỉ sét sau nhiều năm ngâm nước. Lớp sơn phủ (Coating): Sơn Epoxy màu đỏ cam hoặc phản quang, đủ dày để chống tia UV và bong tróc.
2.3. Áp suất làm việc – Con số biết nói
Áp suất làm việc danh nghĩa (Working Pressure): 1.6 MPa (16 bar), phù hợp với máy bơm chữa cháy công suất lớn hiện nay. Áp suất thử thủy lực (Test Pressure): 2.4 MPa (24 bar). Trụ phải chịu được áp lực gấp 1.5 lần mức làm việc trong thời gian test mà không bị “đổ mồ hôi”.
3. Phân Loại Trụ Chữa Cháy Theo TCVN
“Tiêu chuẩn phân chia thành trụ nổi (dễ tiếp cận) và trụ ngầm (tối ưu diện tích), kết hợp cấu hình họng xả 2 cửa hoặc 3 cửa tùy theo đặc thù hạ tầng.”
3.1. Trụ chữa cháy nổi
Phần thân nằm hoàn toàn trên mặt đất. Ưu điểm: Thao tác cực nhanh, dễ bảo trì. Ứng dụng: Chiếm 90% hạ tầng khu công nghiệp và đô thị tại Việt Nam.
3.2. Trụ chữa cháy ngầm
Nằm bên dưới mặt đất trong hố van có nắp đậy. Ưu điểm: Thẩm mỹ, không cản trở giao thông. Ứng dụng: Sân bay, quảng trường đông người qua lại.
3.3. Phân loại theo số cửa
Trụ 3 cửa (2 họng DN65 + 1 họng DN100) là loại phổ biến nhất hiện nay, cho phép đa dụng trong mọi kịch bản cứu hỏa.
4. Quy Trình Thử Nghiệm & Kiểm Định: “Lửa Thử Vàng, Nước Thử Trụ”
“Kiểm định PCCC 2022 bắt buộc kiểm tra ngoại quan đúc nổi thông số, thử kín ở 24 bar và kiểm tra chức năng xả nước đọng tự động để ngăn rỉ sét.”

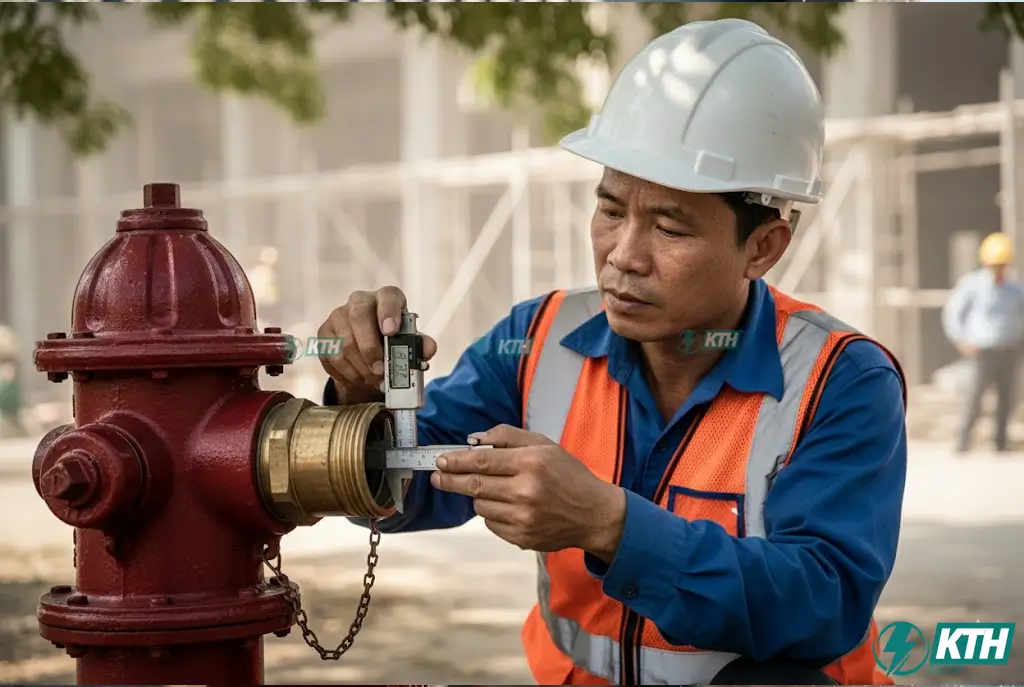

4.1. Kiểm Tra Ngoại Quan

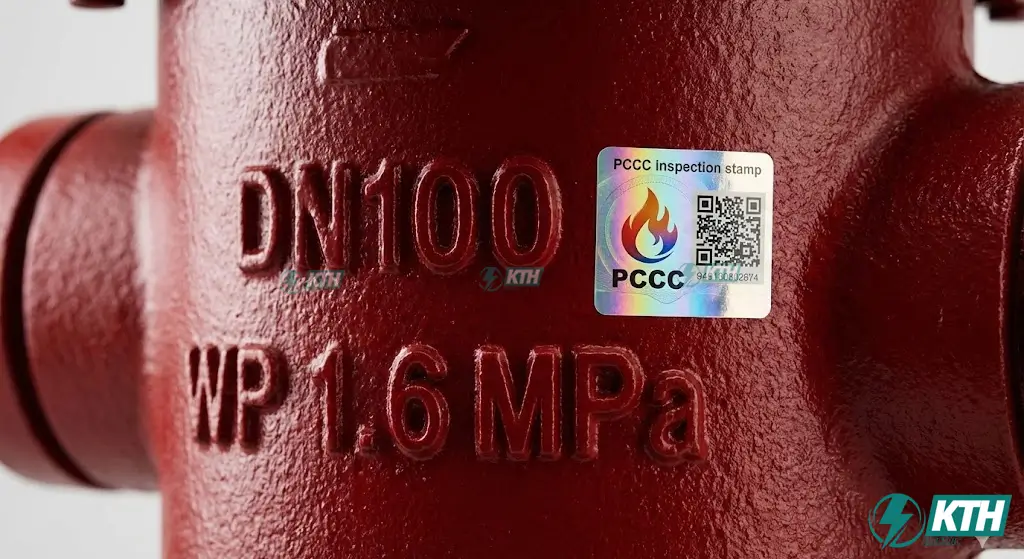

Thông tin như Nhà sản xuất, Năm sản xuất, TCVN 13537, WP 1.6 Mpa PHẢI được đúc nổi rõ ràng trên thân. Thân trụ không được có vết nứt hay rỗ khí.

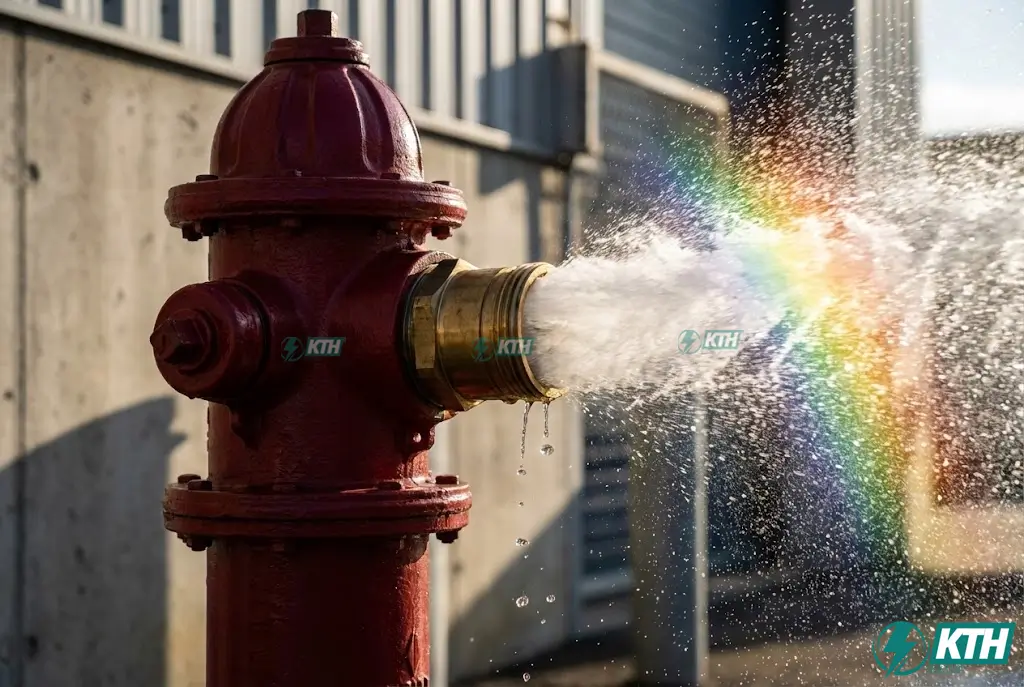

4.2. Thử Nghiệm Khả Năng Vận Hành
Thử Kín Nước: Duy trì 2.4 MPa (24 bar) trong tối thiểu 2 phút. Bất kỳ sự rò rỉ nào cũng dẫn đến loại bỏ thiết bị ngay lập tức. Thử Cơ Học: Momen xoắn mở van phải < 150 Nm để đảm bảo lính cứu hỏa không mất quá nhiều sức khi thao tác. Kiểm Tra Xả Nước Đọng: Đây là cải tiến quan trọng giúp ngăn chặn sự đóng băng và ăn mòn thân trụ bên trong.
4.3. Quy Định Về Tem Kiểm Định PCCC
Mỗi trụ phải có tem mã QR chứa thông tin kiểm định chính xác. Tuyệt đối không nghiệm thu nếu thiếu giấy chứng nhận trùng khớp số seri trên tem.
5. Hướng Dẫn Lắp Đặt & Bảo Trì Thực Chiến (Kinh Nghiệm Kỹ Sư 20 Năm)
“Lắp đặt trụ cần tuân thủ khoảng cách tối đa 150m, bắt buộc có van chặn cách ly dưới đất và gia cố móng bê tông để chống sụt lún cổ ống.”
5.1. Tiêu Chuẩn Khoảng Cách Lắp Đặt An Toàn
Khoảng cách tối đa 150m (khu đô thị) và phải nằm trên vỉa hè, cách mép đường không quá 2.5m để xe cứu hỏa dễ tiếp cận.
5.2. Quy Trình Thi Công Hố Van & Đế Móng
Phải đổ móng bê tông vững chắc. Trước mỗi trụ BẮT BUỘC phải lắp một van chặn (Gate Valve) để phục vụ bảo trì mà không gây mất nước toàn hệ thống. Sử dụng bu lông mạ kẽm và mặt bích kín khít để chống rò rỉ.
5.3. Các Lỗi Thường Gặp & Cách Khắc Phục
Kẹt nắp họng do rỉ sét (khắc phục bằng mỡ bảo quản), rò rỉ cổ trụ (thay gioăng cao su lão hóa) và mất nắp họng (sử dụng loại nắp có xích giữ cố định).
6. So Sánh TCVN 13537:2022 (Mới) và TCVN 6379:1998 (Cũ)
| Tiêu chí | TCVN 6379:1998 (Cũ) | TCVN 13537:2022 (Mới) | Đánh giá của chuyên gia |
|---|---|---|---|
| Vật liệu thân trụ | Gang xám (thường) | Gang cầu (ưu tiên) | Tăng độ bền va đập và tuổi thọ. |
| Áp suất làm việc | 1.0 MPa (10 bar) | 1.6 MPa (16 bar) | Phù hợp bơm cao áp hiện đại. |
| Áp suất thử | 1.5 MPa | 2.4 MPa | Kiểm định khắt khe hơn 1.6 lần. |
| Trục van | Thép thường | Thép không gỉ (Inox) | Chống ăn mòn tuyệt đối. |
| Sơn phủ | Sơn dầu thông thường | Sơn Epoxy tĩnh điện | Tăng độ bền màu và thời tiết. |
7. Báo Giá & Địa Chỉ Cung Cấp Trụ Chữa Cháy Uy Tín
KTH Electric cam kết cung cấp trụ chữa cháy chính hãng đạt chuẩn quốc tế. Cảnh báo thị trường có nhiều trụ “dựng” kém chất lượng sẽ không thể xin được tem kiểm định PCCC – đừng đùa với lửa!
8. Câu Hỏi Thường Gặp (FAQs) – Giải Đáp Nỗi Đau Của Người Dùng
Câu hỏi 1: Tôi có bắt buộc phải thay thế toàn bộ trụ cũ TCVN 6379 bằng trụ mới TCVN 13537 không?
“Không bắt buộc thay trụ cũ đã nghiệm thu, nhưng mọi công tác sửa chữa, nâng cấp hoặc xây mới PHẢI áp dụng TCVN 13537:2022.”
Theo quy định mới nhất, các hệ thống hạ tầng PCCC cũ vẫn được duy trì nếu hoạt động tốt, tuy nhiên tiêu chuẩn 2022 là kim chỉ nam cho mọi dự án hiện đại để đảm bảo tính đồng bộ với thiết bị cứu hỏa đời mới.
Câu hỏi 2: Trụ chữa cháy 3 cửa khác gì trụ 2 cửa? Loại nào tốt hơn?
“Trụ 3 cửa vượt trội hơn nhờ họng DN100 chuyên dụng cho xe cứu hỏa, trong khi trụ 2 cửa chỉ dùng cho các hẻm nhỏ hoặc khu dân cư hẹp.”
Số liệu từ hiện trường cho thấy trụ 3 cửa tăng khả năng tiếp nước lên gấp 1.5 lần so với cấu hình cũ, đáp ứng tốt cho các tòa nhà cao tầng và nhà xưởng diện tích lớn.
Câu hỏi 3: Làm sao để phân biệt trụ Gang cầu và Gang xám bằng mắt thường?
“Dựa vào độ mịn bề mặt và trọng lượng: Gang cầu đúc sắc nét hơn, mịn hơn và có Catalogue kỹ thuật chứng minh mác thép.”
Bề mặt gang cầu mịn giúp lớp sơn Epoxy bám dính tốt hơn, giảm thiểu rỗ khí – một yếu tố then chốt để đạt chuẩn thử nghiệm thủy lực ở áp suất 24 bar.
Câu hỏi 4: Trụ chữa cháy có màu xanh hoặc vàng được không?
“Theo quy chuẩn, trụ PHẢI có màu Đỏ hoặc Cam. Các màu sắc khác sẽ bị từ chối nghiệm thu do vi phạm tính nhận diện khẩn cấp.”
Sử dụng màu sắc không chuẩn không chỉ làm khó lính cứu hỏa trong đêm mà còn khiến công trình không đạt yêu cầu thẩm duyệt PCCC theo QCVN 06.
Câu hỏi 5: Tem kiểm định PCCC có thời hạn bao lâu?
“Tem kiểm định có giá trị vĩnh viễn theo đời máy, nhưng hệ thống tổng thể cần bảo dưỡng định kỳ 6-12 tháng.”
Việc dán tem là minh chứng thiết bị đã đạt chuẩn TCVN 13537 tại thời điểm sản xuất. Quy trình bảo trì sau đó giúp đảm bảo trụ không bị kẹt van hoặc rò rỉ khi cần thiết.
9. Kết Luận: Đừng Để “Mất Bò Mới Lo Làm Chuồng”
TCVN 13537:2022 không sinh ra để làm khó nhà thầu hay chủ đầu tư. Nó sinh ra để bảo vệ tài sản và tính mạng con người. Việc lựa chọn và lắp đặt trụ chữa cháy đúng tiêu chuẩn là một khoản đầu tư cho sự an tâm dài hạn. Một chiếc trụ tốt có thể đứng vững 20-30 năm, luôn sẵn sàng tuôn trào dòng nước cứu sinh khi có hỏa hoạn. Đừng vì tiết kiệm một chút chi phí ban đầu mà lựa chọn những sản phẩm trôi nổi.
Nếu bạn gặp khó khăn, hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ sư của KTH Electric luôn sẵn sàng hỗ trợ bạn 24/7.
