Tại sao lại là TCVN 5738:2001? Tôi biết, bạn đang thắc mắc tại sao chúng ta lại nói về một tiêu chuẩn đã cũ. Nhưng trong ngành kỹ thuật, “cũ” không có nghĩa là “vứt đi”. Nó là nền tảng, là lịch sử và là cơ sở để đối chiếu cho rất nhiều hệ thống báo cháy tự động hiện hữu đang vận hành.
Tuy nhiên, dưới góc độ của một SEO Strategist và một chuyên gia kỹ thuật, tôi phải cung cấp cho bạn thông tin chính xác nhất, cập nhật nhất để bạn không mất tiền oan vì sai luật. Dưới đây là bài viết chi tiết, giải đáp mọi ngóc ngách về tiêu chuẩn này.
Sự Thật Về Tình Trạng Pháp Lý Của TCVN 5738:2001 (Điều Bạn Cần Biết Ngay)
TCVN 5738:2001 hiện đã chính thức HẾT HIỆU LỰC và được thay thế hoàn toàn bởi TCVN 5738:2021. Để đảm bảo tính pháp lý và an toàn tối đa cho công trình năm 2025, bạn bắt buộc phải áp dụng TCVN 5738:2021 kết hợp với QCVN 06:2022/BXD và TCVN 3890:2023.
Nếu bạn đang vội và cần một câu trả lời “xanh chín” ngay lập tức để báo cáo sếp hoặc giải trình với chủ đầu tư, thì thông tin trên là điều bạn cần nắm vững. Văn bản này đã được thay thế hoàn toàn bởi TCVN 5738:2021: Phòng cháy chữa cháy – Hệ thống báo cháy tự động – Yêu cầu kỹ thuật. Ngoài ra, để đảm bảo tính đồng bộ trong trang bị phương tiện, bạn cần tham chiếu thêm TCVN 3890:2023 PDF tải về (quy định về trang bị phương tiện PCCC) mới nhất hiện nay.
Tuy nhiên, tại sao bạn vẫn thấy từ khóa “5738:2001” xuất hiện dày đặc? Tại sao các kỹ sư lão làng vẫn hay nhắc đến “năm bảy ba tám linh một”? Lý do rất đơn giản:
- Thói quen: Một tiêu chuẩn tồn tại 20 năm (2001-2021) đã ăn sâu vào tiềm thức của giới kỹ thuật.
- Hệ thống cũ: Các công trình được thẩm duyệt và thi công trong giai đoạn 2001-2020 vẫn vận hành dựa trên tiêu chuẩn này. Khi thực hiện công tác bảo trì hệ thống điện nhà máy hay hệ thống PCCC cũ, bạn buộc phải lật lại hồ sơ cũ để đối chiếu.
- Cơ sở so sánh: Để hiểu tại sao tiêu chuẩn mới (2021) lại khắt khe hơn, bạn cần biết tiêu chuẩn cũ quy định thế nào.
1. Tải Về Tài Liệu Gốc: TCVN 5738:2001 và TCVN 5738:2021
📥 Hướng dẫn: Kỹ sư cần lưu trữ cả hai phiên bản. Sử dụng bản 2021 cho thiết kế và thi công mới. Sử dụng bản 2001 chỉ để tham khảo đối chiếu lịch sử hệ thống cũ.
Là dân kỹ thuật, chúng ta nói chuyện bằng văn bản. Tôi khuyên bạn nên lưu trữ cả hai phiên bản này trong máy tính. Bản 2021 để làm việc, bản 2001 để tham khảo đối chiếu khi gặp các hệ thống “đời đầu”.
Lưu ý: Luôn kiểm tra chéo với các văn bản sửa đổi bổ sung mới nhất của Cục Cảnh sát PCCC & CNCH.
2. “Mổ Xẻ” 5 Điểm Khác Biệt Chí Mạng Giữa TCVN 5738:2021 và Bản 2001
⚠️ Tóm tắt thay đổi: (1) Bắt buộc dây tín hiệu chống nhiễu/chống cháy; (2) Thời gian trễ báo cháy quy định rõ (max 60s); (3) Bắt buộc có đèn chớp báo cháy; (4) Chia nhỏ vùng báo cháy (Zone) để định vị nhanh; (5) Tích hợp chặt chẽ với hệ thống cơ điện (BMS, thang máy).
Trong hơn 2 năm qua, kể từ khi TCVN 5738:2021 có hiệu lực, tôi đã chứng kiến không ít đơn vị tư vấn thiết kế bị trả hồ sơ thẩm duyệt vì… quen tay áp dụng thông số cũ. Sự thay đổi không chỉ nằm ở câu chữ, mà nó nằm ở tư duy bảo vệ con người và tài sản trong bối cảnh công nghệ mới. Dưới đây là 5 thay đổi “xương máu” bạn buộc phải nhớ:

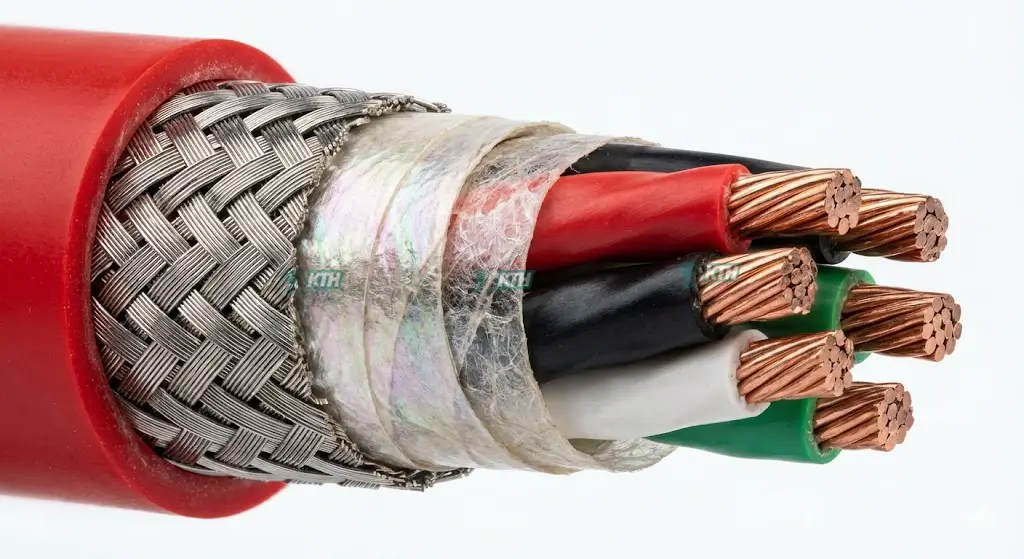

a. Yêu cầu khắt khe về dây tín hiệu (Cáp chống cháy/chống nhiễu)
Ở bản TCVN 5738:2001, quy định về dây dẫn khá chung chung. Nhiều công trình thời đó chỉ đi dây đôi mềm hoặc dây mạng thông thường. Sau thời gian dài sử dụng, các loại dây kém chất lượng này thường gặp tình trạng dây điện bị oxy hóa, dẫn đến tín hiệu chập chờn.
Nhưng sang TCVN 5738:2021, yêu cầu đã được nâng cấp đáng kể. Dây tín hiệu báo cháy bắt buộc phải là loại dây có khả năng chịu nhiệt, chống nhiễu tốt hơn. Đặc biệt với các mạch tín hiệu điều khiển thiết bị ngoại vi, việc sử dụng cáp chống cháy gần như là tiêu chuẩn bắt buộc để ngăn chặn nguy cơ cháy dây điện làm mất khả năng điều khiển khi hỏa hoạn xảy ra.
b. Thời gian trễ của báo cháy (Delay Time)
Ngày xưa, hệ thống báo cháy rất hay bị “báo giả” (False Alarm). Đang ngủ trưa mà chuông kêu inh ỏi chỉ vì ai đó hút thuốc lá trộm. TCVN 5738:2021 đã đưa ra các quy định cụ thể hơn về việc cài đặt thời gian trễ (tối đa không quá 60 giây) để tủ trung tâm có thời gian xác thực tín hiệu.

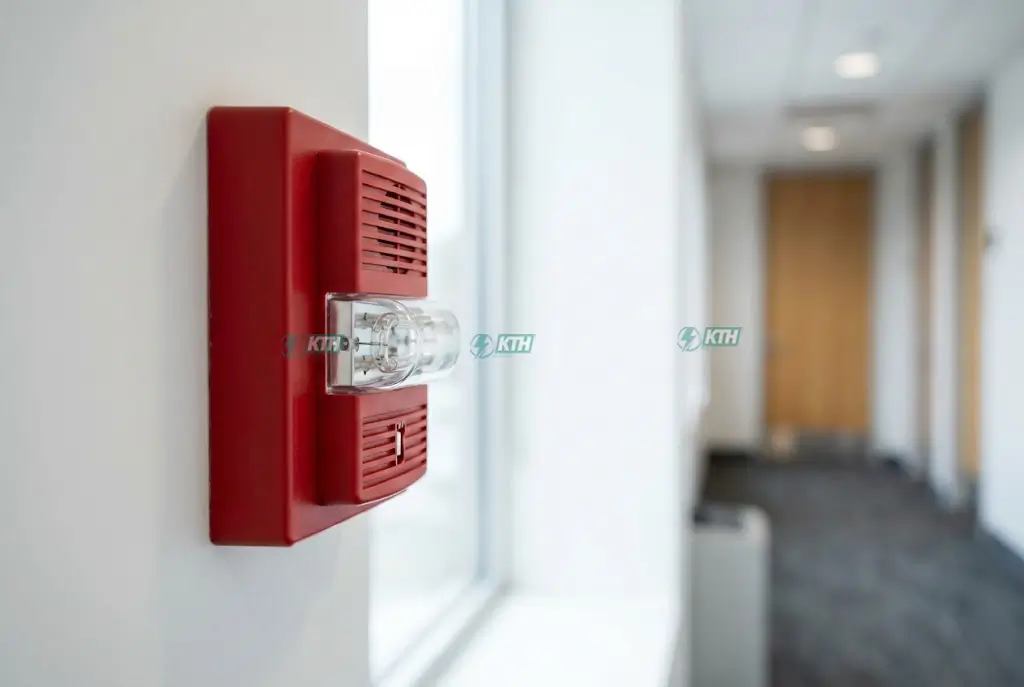

c. Cảnh báo trực quan (Visual Alarm Devices – VAD)
Đây là điểm nhân văn nhất của sự thay đổi. TCVN 5738:2001 tập trung nhiều vào chuông (âm thanh). Nhưng bản 2021 nhấn mạnh vào cả đèn chớp báo cháy (ánh sáng). Các thiết bị báo cháy hiện đại phải đảm bảo cả cường độ sáng và tần số chớp để hỗ trợ người khiếm thính hoặc trong môi trường sản xuất có tiếng ồn lớn.
d. Phân vùng báo cháy (Detection Zones)
Quy định về diện tích tối đa của một vùng báo cháy (Zone) và khoảng cách di chuyển để tìm ra điểm cháy đã được siết chặt. Điều này giúp lực lượng chữa cháy cơ sở xác định vị trí đám cháy nhanh hơn thay vì mò mẫm trong một khu vực rộng lớn.
e. Tích hợp hệ thống (System Integration)
Bản 2021 yêu cầu rõ ràng hơn về khả năng kết nối của hệ thống báo cháy với các hệ thống khác (BMS, thang máy, tủ điện…). Đặc biệt, các tủ điện điều khiển liên động cũng cần tuân thủ các tiêu chuẩn an toàn như Tiêu chuẩn IEC 61439 để đảm bảo hệ thống vận hành trơn tru trong điều kiện khẩn cấp.

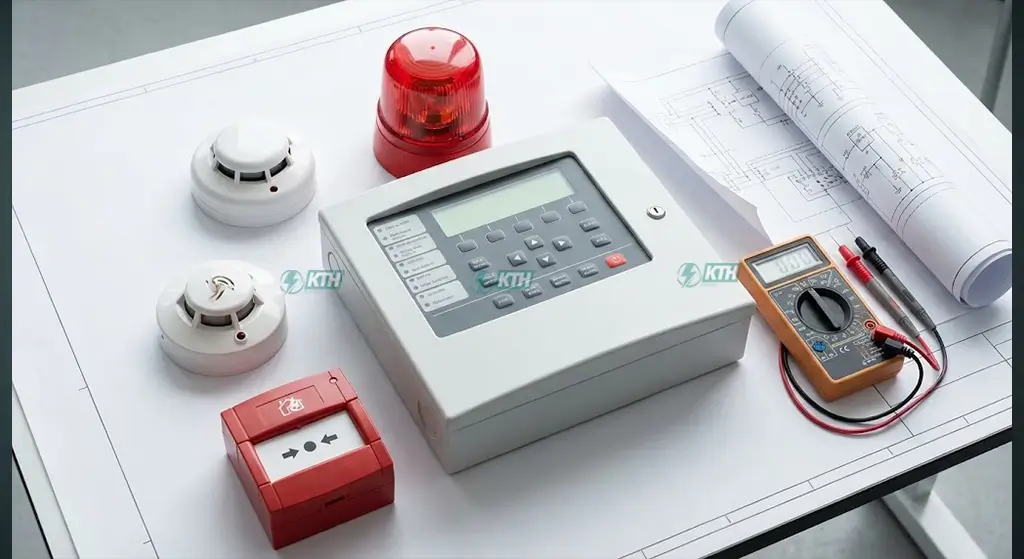

3. Các Thông Số Kỹ Thuật “Bất Di Bất Dịch” (Cẩm Nang Cho Kỹ Sư Hiện Trường)
📏 Thông số vàng: Đầu báo khói bảo vệ ~150m2 (cách nhau <12m). Đầu báo nhiệt bảo vệ 30-50m2 (cách nhau <7m). Nút ấn báo cháy lắp cao 1.25m – 1.5m. Các thông số này được kế thừa và giữ nguyên giá trị thực tiễn.
Dù tiêu chuẩn có thay đổi, nhưng các nguyên lý vật lý về khói và lửa thì không đổi. Do đó, nhiều thông số kỹ thuật cốt lõi từ thời TCVN 5738:2001 vẫn được kế thừa và giữ nguyên giá trị thực tiễn.

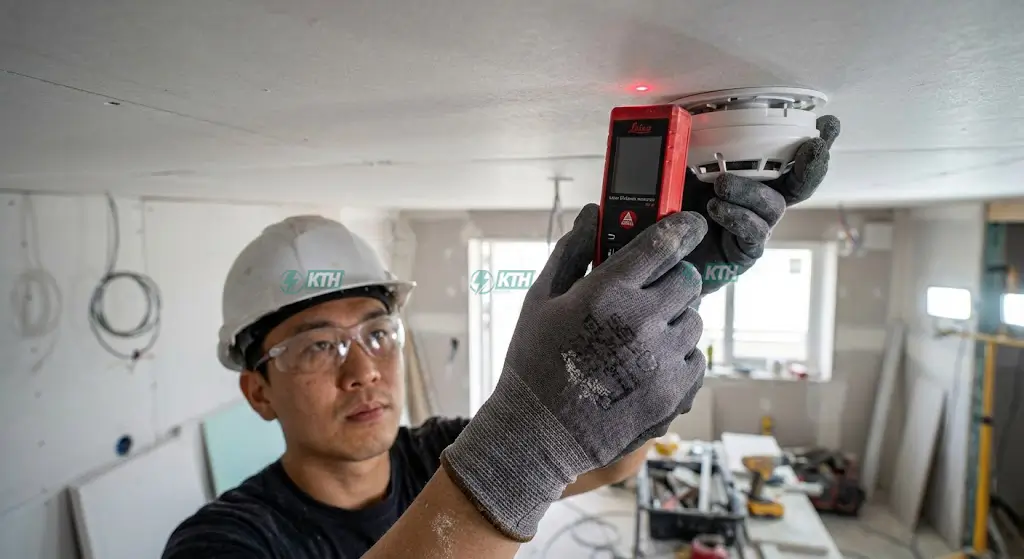

3.1. Quy định “vàng” khi lắp đặt đầu báo khói (Smoke Detectors)
Đầu báo khói là “con mắt” của hệ thống. Lắp sai vị trí coi như hệ thống bị mù.
- Diện tích bảo vệ: Trung bình một đầu báo khói bảo vệ được khoảng 150m2 (với độ cao trần dưới 3.5m).
- Khoảng cách giữa 2 đầu báo khói cạnh nhau: Không quá 12m.
- Khoảng cách từ đầu báo khói đến tường: Không quá 6m.
- Khoảng cách từ đầu báo đến miệng thổi điều hòa: Tối thiểu 1.5m.
3.2. Quy định lắp đặt đầu báo nhiệt (Heat Detectors)
Đầu báo nhiệt (nhiệt gia tăng hoặc nhiệt cố định) “trâu bò” hơn đầu báo khói, dùng cho môi trường khắc nghiệt hơn.
- Diện tích bảo vệ: Nhỏ hơn đầu khói, thường khoảng 30m2 – 50m2 tùy độ cao trần.
- Khoảng cách lắp đặt: Giữa 2 đầu báo không quá 7m; Từ đầu báo đến tường không quá 3.5m.

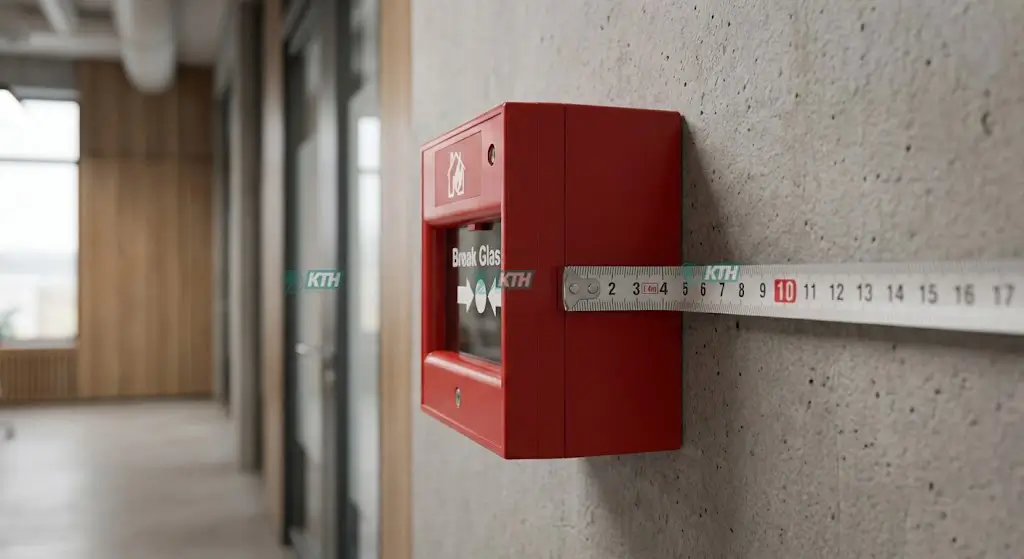

3.3. Quy định về Nút ấn báo cháy và Phương tiện chữa cháy
Nút ấn báo cháy là thiết bị để con người chủ động kích hoạt.
- Chiều cao lắp đặt: Từ 1.25m đến 1.5m tính từ mặt sàn.
- Vị trí: Phải đặt trên đường thoát nạn, chiếu nghỉ cầu thang.
Bên cạnh hệ thống báo cháy tự động, việc bố trí bình chữa cháy xách tay cũng cực kỳ quan trọng. Bạn cần nắm rõ quy định bao nhiêu m2 1 bình chữa cháy để bố trí mật độ phù hợp, đảm bảo an toàn tối đa.
3.4. Hệ thống dây dẫn và Tủ trung tâm
- Tủ trung tâm (FCP): Phải đặt ở nơi có người trực suốt 24/24.
- Dây tín hiệu: Phải tính toán kỹ tiết diện dây. Nếu chọn dây quá nhỏ, khi toàn bộ chuông đèn cùng kêu sẽ gây sụt áp hoặc thậm chí gây quá tải điện cục bộ trên đường dây, khiến hệ thống tê liệt đúng lúc cần thiết nhất.
4. Những Lỗi “Chết Người” Khi Thi Công Hệ Thống Báo Cháy (Bài Học Thực Chiến)
🚫 Cảnh báo lỗi: (1) Bỏ qua dây tiếp địa gây nhiễu; (2) Lắp đầu báo sát góc tường (vùng chết); (3) Dùng sai loại đầu báo (Khói vs Nhiệt); (4) Tính toán sai nguồn dự phòng.
Là người đã từng đi nghiệm thu PCCC và phải yêu cầu nhà thầu đục tường làm lại không biết bao nhiêu lần, tôi xin liệt kê những lỗi sơ đẳng mà anh em hay mắc phải.
🔴 Lỗi số 1: Tiết kiệm dây tiếp địa (Earthing): Nhiều anh em thợ điện nước làm PCCC thường bỏ qua dây tiếp địa. Trong quy trình giám sát an toàn điện, đây là lỗi nghiêm trọng. Không nối đất chuẩn khiến hệ thống bị nhiễu loạn xạ, báo lỗi liên tục.
🔴 Lỗi số 2: Lắp đầu báo ngay góc chết (Dead Air Space): Góc vuông giữa trần và tường là nơi không khí ít lưu thông. Nếu lắp đầu báo sát góc tường (dưới 0.5m), khói có thể cuộn lại và không đi vào buồng cảm biến.
🔴 Lỗi số 3: Dùng sai loại đầu báo cho môi trường: Lắp đầu báo khói quang cho khu vực nhiều bụi (xưởng mộc, xưởng xi măng) là sai lầm. Bụi sẽ làm bẩn mắt cảm biến, gây báo giả.
🔴 Lỗi số 4: Không tính toán sụt áp nguồn (Power Supply Calculation): Khi thiết kế, ít ai tính toán dòng khởi động của chuông đèn. TCVN 5738 yêu cầu nguồn dự phòng phải đảm bảo hệ thống hoạt động giám sát ít nhất 24h.
5. Kết Luận & Lời Khuyên Của Chuyên Gia
✅ Kết luận: TCVN 5738:2001 đã hoàn thành sứ mệnh. Hãy áp dụng triệt để TCVN 5738:2021 cho mọi dự án mới. PCCC là nghề làm vì lương tâm, một sai sót nhỏ có thể trả giá bằng tính mạng.
Quay trở lại câu hỏi ban đầu: TCVN 5738:2001 còn giá trị không?
Câu trả lời là: Nó đã hoàn thành sứ mệnh lịch sử của mình. Với các dự án mới năm 2025, hãy quên nó đi về mặt pháp lý và tuân thủ tuyệt đối TCVN 5738:2021 cùng QCVN 06:2022/BXD.
Lời khuyên cho bạn:
- ✔
Nếu bạn là chủ đầu tư: Hãy yêu cầu đơn vị tư vấn thiết kế cập nhật tiêu chuẩn mới nhất. - ✔
Nếu bạn là kỹ sư thiết kế: Hãy tải ngay TCVN 5738:2021 và đọc kỹ phần phụ lục tính toán. - ✔
Nếu bạn là sinh viên/người mới: Hãy học từ những điều cơ bản nhất: Khoảng cách đầu báo, chiều cao nút ấn.
PCCC là một nghề làm vì lương tâm (Y.M.Y.L). Một sai sót nhỏ trên bản vẽ hoặc một mối nối ẩu ngoài công trường đều có thể trả giá bằng tài sản và tính mạng. Hãy làm đúng ngay từ đầu!
Nếu bạn còn bất kỳ thắc mắc nào về cách áp dụng TCVN 5738:2021 cho công trình cụ thể, hoặc cần file tính toán thiết kế mẫu, đừng ngần ngại để lại bình luận bên dưới. Tôi sẽ trực tiếp giải đáp.
