TCVN 7447: Hướng Dẫn Tính Toán & Lắp Đặt Điện Hạ Áp (2025)

KEY TAKEAWAY

TCVN 7447 (tương đương tiêu chuẩn quốc tế IEC 60364) là bộ Tiêu chuẩn Quốc gia quy định các yêu cầu kỹ thuật về thiết kế, lựa chọn thiết bị, lắp đặt và kiểm tra hệ thống điện hạ áp (điện áp đến 1000V AC). Đây là văn bản pháp lý nền tảng bắt buộc áp dụng trong mọi công trình dân dụng và công nghiệp để đảm bảo an toàn chống điện giật, tính toán tiết diện dây dẫn tối ưu và thiết kế hệ thống nối đất đúng quy chuẩn.

Bộ tiêu chuẩn TCVN 7447 hiện hành bao gồm các phần cốt lõi như: TCVN 7447-1 (Nguyên tắc cơ bản), TCVN 7447-4-41 (Bảo vệ an toàn) và TCVN 7447-5-54 (Hệ thống nối đất), đóng vai trò là “kim chỉ nam” cho kỹ sư cơ điện (M&E) trong việc ngăn ngừa sự cố chập cháy và đảm bảo nghiệm thu công trình đạt chuẩn.

Trong hệ thống các tiêu chuẩn kỹ thuật điện tại Việt Nam, nếu như TCVN 9385 được ví là “kinh thánh” về hệ thống chống sét, thì TCVN 7447 chính là “xương sống” vận hành của toàn bộ mạng lưới điện hạ áp.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Dù bạn là một kỹ sư thiết kế (Design Engineer), một giám sát hiện trường (Site Manager) hay là chủ một nhà thầu cơ điện, việc không nắm vững bộ tiêu chuẩn này đồng nghĩa với việc bạn đang “đi trên dây” về mặt pháp lý và an toàn cháy nổ.

Thực tế, tôi đã chứng kiến không ít hồ sơ hoàn công bị chủ đầu tư trả về, hoặc đau lòng hơn là các sự cố chập cháy dây điện, rò điện gây chết người chỉ vì những lỗi sơ đẳng như: chọn sai tiết diện dây trung tính, đóng cọc tiếp địa không đạt trở kháng, hay lắp đặt sai vùng an toàn trong nhà tắm.

Tổng Quan Về TCVN 7447 (Hệ Thống Lắp Đặt Điện Hạ Áp)

TCVN 7447 Là Gì?

TCVN 7447 (tên tiếng Anh: Electrical Installations of Buildings) là bộ Tiêu chuẩn Quốc gia của Việt Nam, được biên soạn hoàn toàn tương đương với bộ tiêu chuẩn quốc tế IEC 60364. Đây là văn bản quy phạm kỹ thuật cao nhất quy định về các nguyên tắc an toàn, thiết kế, lựa chọn thiết bị, lắp đặt và kiểm tra các hệ thống điện hạ thế (có điện áp đến 1000V AC hoặc 1500V DC).

Tại sao tôi lại nói nó quan trọng? Vì nó bao trùm toàn bộ vòng đời của một dự án điện:

• Giai đoạn Thiết kế: Là căn cứ để tính toán phụ tải, chọn tiết diện dây cáp điện, chọn dòng cắt của Aptomat.
• Giai đoạn Thi công: Quy định cách đi dây (âm tường, đi nổi, trong máng), cách nối đất, cách lắp đặt tủ bảng điện.
• Giai đoạn Nghiệm thu: Là thước đo để các đơn vị kiểm định độc lập đánh giá hệ thống có đạt chuẩn để đóng điện hay không.

Cấu Trúc “Tử Huyệt” Của Bộ Tiêu Chuẩn

Bộ tiêu chuẩn này rất đồ sộ với hàng nghìn trang tài liệu. Tuy nhiên, với kinh nghiệm 20 năm chinh chiến, tôi khuyên anh em kỹ thuật chỉ cần tập trung “nằm lòng” 4 phần cốt lõi sau đây để xử lý 90% công việc:

• TCVN 7447-1 (IEC 60364-1): Nguyên tắc cơ bản, đánh giá các đặc tính chung (Sơ đồ nối đất TT, TN, IT nằm ở đây).
• TCVN 7447-4-41 (IEC 60364-4-41): Bảo vệ an toàn – Bảo vệ chống điện giật. (Đây là phần quan trọng nhất liên quan đến tính mạng con người).
• TCVN 7447-5-52 (IEC 60364-5-52): Lựa chọn và lắp đặt thiết bị điện – Hệ thống đi dây. (Dùng để tính toán chọn cáp, máng cáp).
• TCVN 7447-5-54 (IEC 60364-5-54): Bố trí nối đất và dây bảo vệ. (Dùng để thiết kế hệ thống tiếp địa an toàn).

Quy Định Về An Toàn Điện & Chống Điện Giật (Theo TCVN 7447-4-41)

Tại sao Aptomat (MCB) lại nhảy khi không quá tải? Tại sao chạm tay vào vỏ máy giặt lại thấy tê tê? Tất cả câu trả lời đều nằm ở phần 4-41 của bộ tiêu chuẩn này.

2.1. Bảo vệ chống tiếp xúc trực tiếp (Basic Protection)

Đây là lớp bảo vệ đầu tiên, ngăn chặn người sử dụng chạm trực tiếp vào các phần mang điện (như thanh cái đồng, lõi dây điện).

• Cách ly: Các phần mang điện phải được bọc vật liệu cách điện hoàn toàn, chỉ có thể tháo bỏ bằng cách phá hủy.
• Rào chắn & Vỏ bọc: Sử dụng vỏ tủ điện công nghiệp hoặc các hộp nối có cấp bảo vệ IP (Ingress Protection). Theo TCVN, cấp bảo vệ tối thiểu phải là IP2X hoặc IPXXB (ngón tay không thể chọc vào được) và mặt trên của các tủ điện dễ tiếp cận phải đạt IP4X.

2.2. Bảo vệ chống tiếp xúc gián tiếp (Fault Protection)

Đây là tình huống nguy hiểm tiềm tàng nhất: Khi lớp cách điện bị hỏng, dây pha chạm vào vỏ kim loại của thiết bị. Lúc này, vỏ tủ lạnh, vỏ máy bơm… biến thành vật dẫn điện chết người. Theo TCVN 7447-4-41, chúng ta bắt buộc phải áp dụng biện pháp Ngắt nguồn tự động (Automatic disconnection of supply).

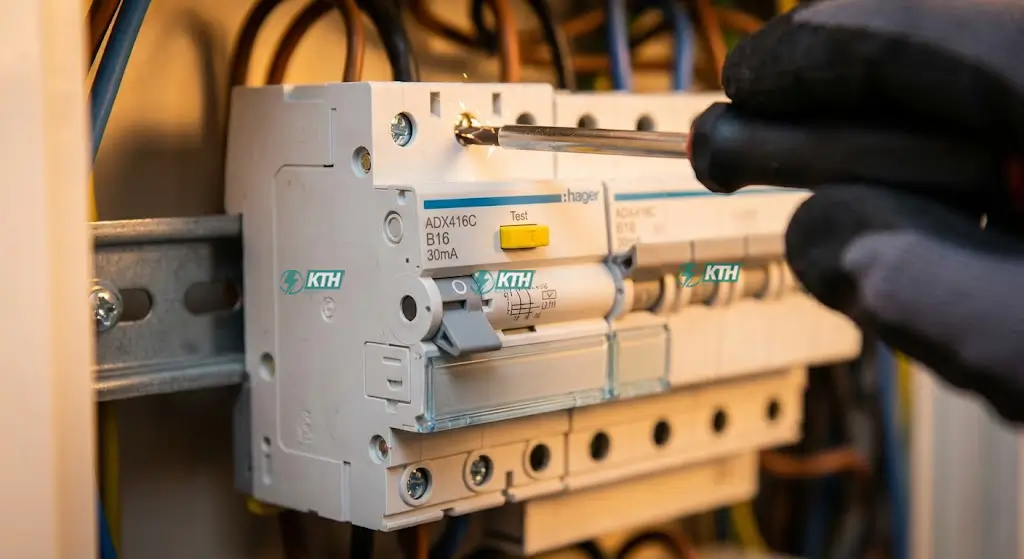

• Cơ chế hoạt động: Khi xảy ra sự cố chạm vỏ (ngắn mạch pha-đất), dòng điện sự cố sẽ đi qua dây nối đất (PE) trở về nguồn. Thiết bị bảo vệ (như RCBO, ELCB hoặc MCCB) phải nhận biết và cắt nguồn ngay lập tức.
• Yêu cầu thời gian ngắt: Tiêu chuẩn quy định rất khắt khe về thời gian ngắt để đảm bảo tim người không bị ngừng đập:- Hệ thống 230V sơ đồ TN: Thời gian ngắt tối đa 0.4 giây.- Hệ thống 230V sơ đồ TT: Thời gian ngắt tối đa 0.2 giây.

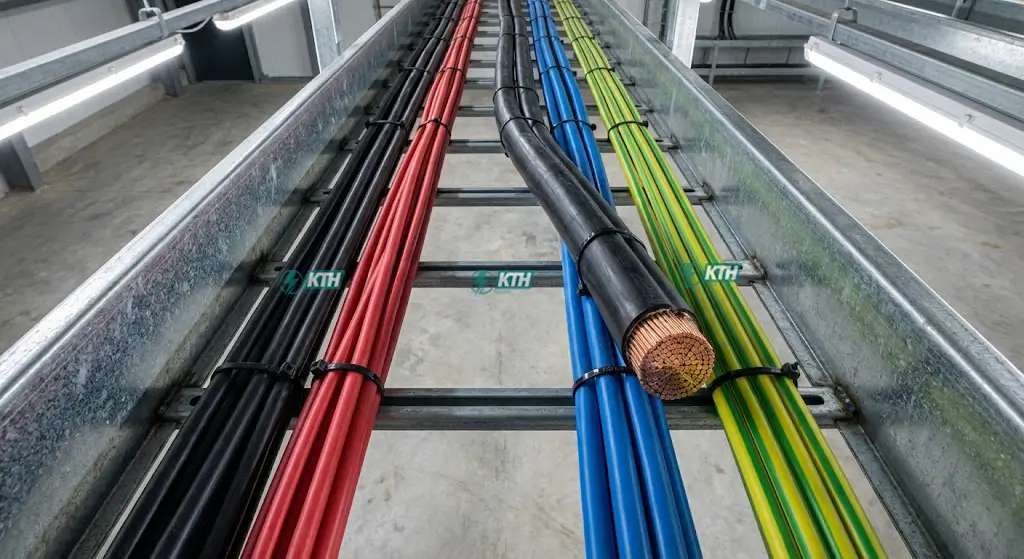

3. Hướng Dẫn Tính Toán & Chọn Tiết Diện Dây Dẫn (Theo TCVN 7447-5-52)

Đây là câu hỏi mà bộ phận kỹ thuật của KTH Electric nhận được nhiều nhất: “Nhà em dùng 2 máy lạnh, bếp từ thì đi dây bao nhiêu?”. Nhiều thợ điện “vườn” thường chọn dây theo thói quen: 1.5mm² cho đèn, 2.5mm² cho ổ cắm, 4.0mm² cho máy lạnh.

Cách làm này không sai ở quy mô nhỏ, nhưng với các công trình lớn hoặc nhà thông minh nhiều thiết bị, làm theo kinh nghiệm rất dễ dẫn đến quá tải điện hoặc lãng phí chi phí. Quy trình chọn dây chuẩn kỹ sư theo TCVN 7447-5-52 phải trải qua 4 bước nghiêm ngặt:

Bước 1: Xác định dòng điện tính toán (I_b)

Đầu tiên, bạn cần tính toán công suất thực tế mà dây dẫn phải chịu. Công thức cơ bản cho dòng điện 1 pha:

Trong đó:

• P: Công suất tính toán (W).
• U: Điện áp định mức (220V).
• cosφ: Hệ số công suất (thường lấy 0.8 – 0.9 cho dân dụng).

Bước 2: Chọn thiết bị bảo vệ (I_n)

Bạn cần chọn Aptomat (MCB/MCCB) có dòng định mức I_n thỏa mãn điều kiện: I_n ≥ I_b. Tham khảo thêm bài viết: Cách chọn Aptomat theo tiết diện dây dẫn.

Bước 3: Xác định dòng tải cho phép của dây dẫn (I_z)

Đây là bước phức tạp nhất và hay bị sai nhất. Dòng tải của dây dẫn không cố định, nó phụ thuộc vào phương pháp lắp đặt. Dây đi nổi trên thang máng cáp sẽ tải điện tốt hơn dây đi âm trong tường hoặc đi bó trong ống nhựa.

Theo TCVN 7447-5-52, dòng tải thực tế (I_z) được tính bằng dòng tải chuẩn (I_tab) nhân với các hệ số hiệu chỉnh:

• I_tab: Dòng điện tra bảng (thường ở điều kiện chuẩn 30°C trong không khí hoặc 20°C trong đất).
• K₁: Hệ số nhiệt độ môi trường. Nếu nhiệt độ môi trường > 30°C, khả năng dẫn điện của dây sẽ giảm (Ví dụ: Tại 40°C, hệ số này khoảng 0.87).
• K₂: Hệ số nhóm. Nếu bạn đi 3 mạch điện trong cùng một ống luồn dây, nhiệt sinh ra sẽ cộng hưởng, làm giảm khả năng tải dòng của dây.

Để hiểu rõ sự khác biệt giữa các loại cáp, bạn có thể xem bài viết: Phân biệt cáp CVV và CXV.

*Lưu ý: Bảng trên chỉ mang tính tham khảo nhanh cho dây đồng PVC. Để tính toán chính xác cho dự án, kỹ sư cần tra bảng chi tiết trong Phụ lục A của TCVN 7447-5-52.*

Bước 4: Kiểm tra sụt áp (ΔU)

Dù dây chịu được dòng điện, nhưng nếu kéo đi quá xa, điện áp cuối đường dây sẽ bị sụt (Ví dụ nguồn 220V nhưng đến đèn chỉ còn 200V). Tiêu chuẩn quy định độ sụt áp tối đa từ trạm biến áp đến thiết bị sử dụng cuối cùng:

• 4% đối với mạch chiếu sáng.
• 5% đối với mạch động cơ và các phụ tải khác.

Nếu tính toán thấy sụt áp vượt quá mức này, bạn buộc phải tăng tiết diện dây lên một cấp. Xem thêm các giải pháp giảm thiểu sụt áp hiệu quả.

4. Kỹ Thuật Nối Đất Hệ Thống (Theo TCVN 7447-5-54)

Nối đất (Grounding) hay còn gọi là Tiếp địa, là “vùng xám” mà nhiều đơn vị thi công hay làm ẩu nhất. Hệ thống nối đất quyết định việc thiết bị bảo vệ (CB/RCD) có nhảy khi có sự cố hay không, và bảo vệ thiết bị điện tử khỏi nhiễu.

4.1. Phân biệt các sơ đồ nối đất

TCVN 7447 định nghĩa 3 sơ đồ nối đất chính dựa trên mối quan hệ giữa Nguồn điện và Đất, Vỏ thiết bị và Đất:

• Sơ đồ TT (Phổ biến nhất ở dân dụng Việt Nam): Trung tính nguồn nối đất tại trạm, vỏ thiết bị tại nhà nối đất riêng. Ưu điểm là đơn giản, ít nhiễu. Nhược điểm là bắt buộc phải dùng RCD (chống giật).
• Sơ đồ TN (TN-C, TN-S, TN-C-S): Vỏ thiết bị nối với điểm trung tính nguồn. Đặc biệt TN-S (dây trung tính N và dây bảo vệ PE tách biệt) là sơ đồ an toàn nhất, thường dùng cho tòa nhà văn phòng, M&E.
• Sơ đồ IT: Trung tính cách ly với đất. Tham khảo: Hệ thống nối đất IT là gì?

4.2. Yêu cầu về điện trở nối đất và dây tiếp địa

Điện trở đất (R_A): Để đảm bảo an toàn, điện trở bãi tiếp địa phải càng thấp càng tốt.

• Đối với hệ thống chống sét: R ≤ 10 Ω.
• Đối với hệ thống nối đất an toàn điện (kết hợp làm việc): R ≤ 4 Ω.
• Việc kiểm tra cần sử dụng máy đo chuyên dụng. Bạn có thể tham khảo dịch vụ đo điện trở tiếp địa của chúng tôi.

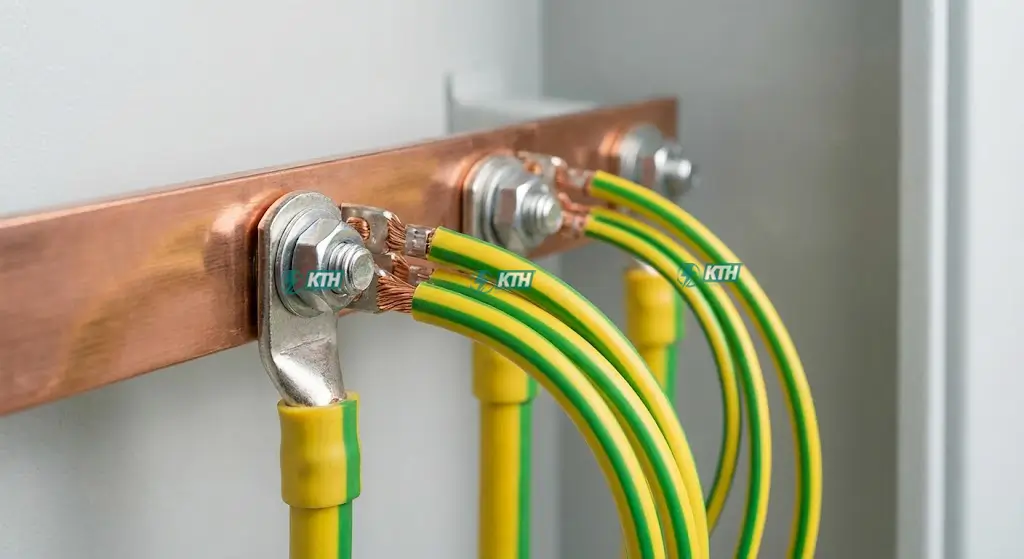

Dây tiếp địa (Dây PE): Tiết diện dây PE không được chọn bừa bãi. Theo TCVN 7447-5-54, nó phụ thuộc vào tiết diện dây pha (S):

• Nếu S ≤ 16 mm²: S_PE = S (Ví dụ: Dây pha 4.0mm² thì dây đất cũng phải 4.0mm²).
• Nếu 16 < S ≤ 35 mm²: S_PE = 16 mm².
• Nếu S > 35 mm²: S_PE = S / 2.

5. Các Yêu Cầu Lắp Đặt Đặc Biệt (Khu Vực Ẩm Ướt)

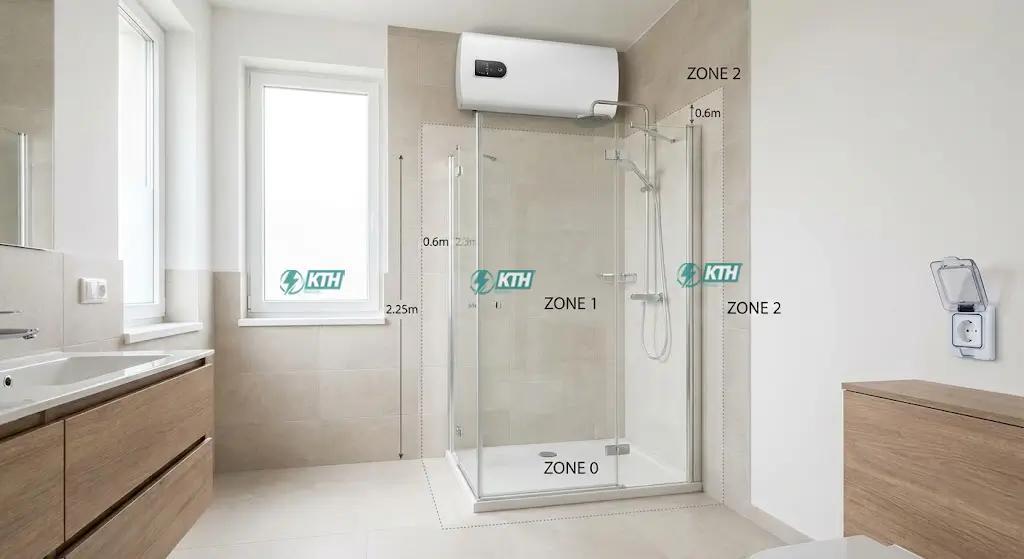

Khu vực nhà tắm, vệ sinh là nơi có rủi ro điện giật cao nhất do điện trở cơ thể người giảm mạnh khi ướt. Phần 7-701 của TCVN 7447 quy định chia phòng tắm thành các “Vùng” (Zone) để kiểm soát an toàn:

• Vùng 0 (Zone 0): Bên trong lòng bồn tắm hoặc khay hứng nước vòi sen. Tuyệt đối không lắp thiết bị điện 220V. Chỉ được dùng thiết bị điện áp cực thấp (SELV 12V), tiêu chuẩn chống nước IPX7.
• Vùng 1 (Zone 1): Phía trên bồn tắm hoặc vòi sen (tới độ cao 2.25m). Chỉ được lắp bình nóng lạnh hoặc thiết bị thiết kế chuyên dụng chịu được tia nước (IPX5).
• Vùng 2 (Zone 2): Khu vực cách Vùng 1 khoảng 60cm về phía ngoài. Có thể lắp đèn, quạt sưởi, ổ cắm cho dao cạo râu nhưng phải chuẩn IPX4.

Quy tắc vàng: Tuyệt đối không lắp ổ cắm, công tắc thông thường trong Vùng 0 và Vùng 1. Mọi ổ cắm trong phòng tắm phải được đặt ở Vùng 3 (ngoài vùng 2) và bắt buộc phải được bảo vệ bởi RCD 30mA.

6. Lời Khuyên Thực Tế Khi Áp Dụng TCVN 7447

Là một đơn vị thi công điện nhà xưởng và dân dụng chuyên nghiệp, KTH Electric nhận thấy việc áp dụng TCVN 7447 không chỉ là vấn đề tuân thủ pháp luật, mà là cách bạn bảo vệ uy tín và “chén cơm” của chính mình.

1. Đừng “tiết kiệm” dây PE: Nhiều nhà thầu “cắt bớt” dây nối đất để giảm chi phí, tăng lợi nhuận. Đây là hành động vi phạm đạo đức nghề nghiệp nghiêm trọng. Hãy tư vấn cho chủ nhà tầm quan trọng của “sợi dây thứ 3” này.
2. Sử dụng ống luồn dây đúng chuẩn: Dây điện đi ngầm phải được bảo vệ trong ống cứng hoặc ống ruột gà có khả năng chịu lực nén, chống cháy. Tham khảo cách đi đường dây điện âm tường đúng kỹ thuật.
3. Kiểm tra & Nghiệm thu: Sau khi lắp đặt, bắt buộc phải đo điện trở cách điện và điện trở nối đất. Đừng chỉ bật đèn sáng là xong, hãy dùng số liệu để chứng minh chất lượng.
4. Bảo trì định kỳ: Hệ thống điện cũng cần “khám sức khỏe”. Dịch vụ bảo trì hệ thống điện giúp phát hiện sớm các điểm tiếp xúc kém gây nhiệt (hotspot).

7. Câu Hỏi Thường Gặp (FAQ)

1. TCVN 7447 có bắt buộc áp dụng không?

2. TCVN 7447 và TCVN 9385 khác nhau gì?

3. Điện trở cách điện bao nhiêu là đạt theo TCVN 7447?

Kết Luận

Việc nắm vững và áp dụng linh hoạt TCVN 7447 giúp bạn thiết kế và thi công những hệ thống điện không chỉ vận hành ổn định mà còn an toàn tuyệt đối. Đừng để những sai sót nhỏ trong việc chọn dây hay nối đất gây ra những hậu quả đáng tiếc về sau.

Nếu bạn đang cần tư vấn thiết kế hệ thống điện chuẩn TCVN, hoặc cần một đơn vị thi công M&E uy tín, am hiểu sâu sắc các tiêu chuẩn kỹ thuật quốc tế và Việt Nam, hãy liên hệ ngay với chúng tôi. KTH Electric cam kết mang đến giải pháp điện an toàn, thẩm mỹ và tối ưu chi phí nhất cho công trình của bạn.
