TCVN 7472:2004 là tiêu chuẩn quốc gia quy định về “Yêu cầu chất lượng đối với hàn nóng chảy kim loại”, hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 3834. Đây là hệ thống quản lý bắt buộc đối với các nhà thầu cơ điện và kết cấu thép khi tham gia đấu thầu các dự án FDI, nồi hơi, hoặc bình chịu áp lực.
Việc áp dụng TCVN 7472/ISO 3834 giúp doanh nghiệp kiểm soát rủi ro thông qua 3 yếu tố cốt lõi:
- ✓ WPS (Quy trình hàn): Hướng dẫn kỹ thuật chi tiết cho thợ hàn.
- ✓ PQR (Hồ sơ đánh giá): Bằng chứng thực nghiệm độ bền mối hàn.
- ✓ Nhân sự (Welding Coordinator): Yêu cầu năng lực của điều phối viên và thợ hàn.
Bài viết dưới đây sẽ hướng dẫn bạn quy trình 5 bước áp dụng và cách phân biệt 3 cấp độ chất lượng của tiêu chuẩn này.
TCVN 7472:2004 (ISO 3834): “Lá Chắn” Chất Lượng & Hướng Dẫn Áp Dụng Cho Nhà Thầu Cơ Khí
Trong suốt 20 năm lăn lộn với vai trò tư vấn giám sát cho các dự án thi công cơ điện M&E và công nghiệp nặng, câu hỏi tôi nhận được nhiều nhất từ các chủ doanh nghiệp không phải là “làm sao để hàn đẹp”, mà là: “Tại sao hồ sơ thầu của tôi bị loại dù giá cạnh tranh nhất?”.
Câu trả lời thường nằm khuất trong một dòng chữ nhỏ tại mục yêu cầu kỹ thuật của chủ đầu tư (đặc biệt là các dự án FDI, nhiệt điện, hoặc kết cấu thép): Phải tuân thủ TCVN 7472:2004 (hoặc ISO 3834).
Nếu bạn đang tìm kiếm file PDF để tải về, hãy khoan. Đọc tài liệu gốc với ngôn ngữ luật là một cơn ác mộng nếu bạn không có chuyên môn sâu. Bài viết này chính là bản “giải mã” thực chiến, giúp bạn hiểu rõ TCVN 7472 là gì, cách thiết lập WPS/PQR và quy trình để doanh nghiệp bạn đạt chuẩn, đường đường chính chính thắng thầu.

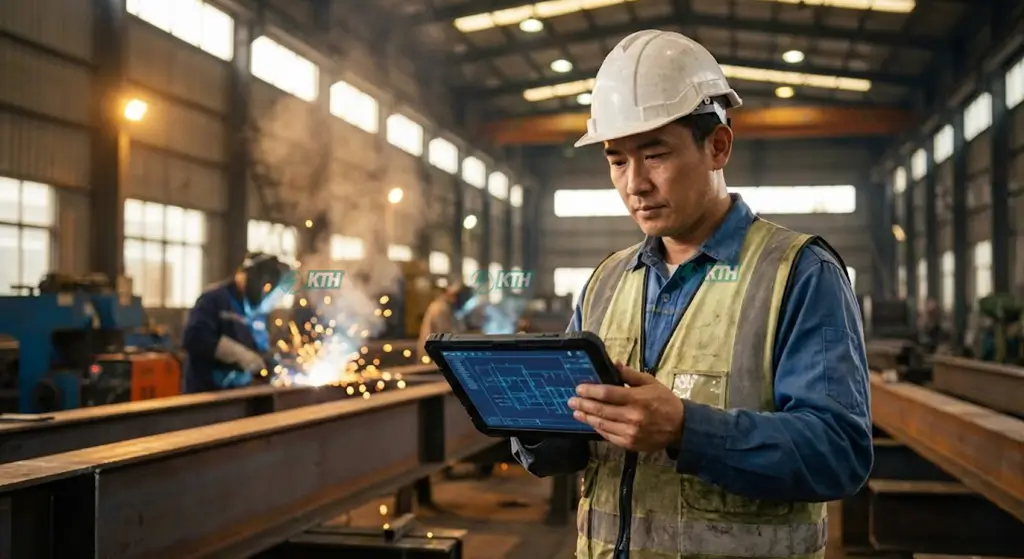

TCVN 7472:2004 là gì? Sự thật về “Tiêu chuẩn kép”
TCVN 7472:2004 là phiên bản tiếng Việt hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 3834. Đây là hệ thống quản lý chất lượng chuyên biệt cho quá trình hàn nóng chảy kim loại, tập trung vào việc kiểm soát chất lượng ngay trong quá trình sản xuất chứ không chỉ ở khâu kiểm tra cuối cùng.
Nói một cách ngắn gọn và chính xác nhất: TCVN 7472:2004 chính là ISO 3834.
*Bao gồm: Văn bản tiêu chuẩn & Biểu mẫu WPS/PQR mẫu
Việt Nam đã chấp nhận và chuyển dịch nguyên vẹn nội dung từ tiêu chuẩn quốc tế ISO 3834 thành TCVN 7472:2004. Tên đầy đủ là “Yêu cầu chất lượng đối với hàn nóng chảy kim loại”. Đây là bộ tiêu chuẩn bắt buộc phải biết đối với bất kỳ nhà thầu cơ điện nào muốn tham gia vào các hạng mục kết cấu chịu lực.
Đừng nhầm lẫn với ISO 9001!
“ISO 9001 quản lý quy trình chung, còn TCVN 7472 quản lý kỹ thuật chuyên sâu. Bạn có thể đạt ISO 9001 mà vẫn hàn hỏng, nhưng với TCVN 7472 thì rủi ro đó được kiểm soát từ gốc.”
ISO 9001 quản lý hệ thống chung của cả công ty, còn TCVN 7472 (ISO 3834) đi sâu vào “nội soi” kỹ thuật hàn. Trong ngành cơ khí chế tạo, hàn được coi là một “quá trình đặc biệt” (Special Process).
Tức là, bạn không thể kiểm tra chất lượng sản phẩm chỉ bằng cách nhìn bề ngoài khi đã hoàn thiện. Giống như việc kiểm tra điện trở tiếp địa của một hệ thống chống sét, bạn không thể nhìn bằng mắt thường mà biết nó đạt hay không. Khi mối hàn đã nguội, muốn biết nó tốt hay không, đôi khi phải phá hủy nó.
Đó là lý do TCVN 7472 ra đời: Để kiểm soát chất lượng ngay từ trong quá trình thực hiện, chứ không phải đợi đến khi nghiệm thu.
Tại sao doanh nghiệp bắt buộc phải áp dụng?
Có 3 lý do cốt tử: (1) Là yêu cầu kỹ thuật bắt buộc trong hồ sơ thầu các dự án lớn; (2) Là bằng chứng miễn trừ trách nhiệm pháp lý khi xảy ra sự cố; (3) Là “visa” để xuất khẩu sản phẩm cơ khí ra thị trường quốc tế.
Không chỉ là “tờ giấy thông hành”, việc áp dụng tiêu chuẩn này giải quyết 3 bài toán sống còn cho doanh nghiệp:
- 1. Yêu cầu bắt buộc: Các công trình kết cấu thép, nồi hơi, bình chịu áp lực, hay các hệ thống điện công nghiệp có giá đỡ kết cấu lớn… đều yêu cầu nhà thầu phải có chứng nhận phù hợp tiêu chuẩn này.
- 2. Miễn trừ trách nhiệm: Khi có sự cố xảy ra, việc chứng minh bạn đã tuân thủ đúng quy trình (WPS) và hồ sơ (PQR) theo TCVN 7472 là lá chắn pháp lý tốt nhất. Nó quan trọng tương đương với hồ sơ hoàn công điện nước khi bàn giao dự án.
- 3. Toàn cầu hóa: Vì nó tương đương ISO 3834, chứng chỉ này được công nhận quốc tế, mở ra cơ hội xuất khẩu hoặc làm việc với tổng thầu nước ngoài.
Hướng Dẫn Lựa Chọn Mức Độ Áp Dụng: Doanh Nghiệp Bạn Thuộc Nhóm Nào?
TCVN 7472 chia làm 3 mức độ áp dụng: Phần 2 (Toàn diện – cho sản phẩm chịu lực, áp lực cao), Phần 3 (Tiêu chuẩn – cho kết cấu thông thường), và Phần 4 (Cơ bản – cho sản phẩm đơn giản, phụ trợ). Lựa chọn sai mức độ sẽ gây lãng phí hoặc không đạt yêu cầu thầu.
Một sai lầm “chết tiền” mà nhiều giám đốc sản xuất mắc phải là áp dụng sai mức độ. TCVN 7472 (ISO 3834) không phải là một khối duy nhất, nó chia làm 3 phần áp dụng tùy theo độ khó của sản phẩm. Chọn sai mức sẽ khiến chi phí vận hành tăng vọt không cần thiết.
Bộ tiêu chuẩn này bao gồm 6 phần, nhưng bạn chỉ cần quan tâm đến 3 mức yêu cầu chất lượng sau:
1. Yêu cầu chất lượng toàn diện (Phần 2 – TCVN 7472-2 / ISO 3834-2)
🎯 Đối tượng áp dụng: Doanh nghiệp sản xuất bồn bể áp lực, kết cấu thép nhà cao tầng, đường ống dẫn khí.
- Đặc điểm: Yêu cầu khắt khe nhất. Phải kiểm soát mọi thứ từ vật liệu đầu vào (như tính chất kim loại dẫn điện và chịu lực), kho bãi, thiết bị, đến trình độ thợ hàn và giám sát viên.
- Lời khuyên: Đa số các gói thầu lớn FDI đều yêu cầu mức này.
2. Yêu cầu chất lượng tiêu chuẩn (Phần 3 – TCVN 7472-3 / ISO 3834-3)
🎯 Đối tượng áp dụng: Kết cấu nhà xưởng thông thường, chi tiết máy chịu tải trung bình.
- Đặc điểm: Mức độ kiểm soát vừa phải, cho phép bỏ qua một số yêu cầu về truy xuất nguồn gốc phức tạp nhưng vẫn đảm bảo chất lượng mối hàn cơ bản.
3. Yêu cầu chất lượng cơ bản (Phần 4 – TCVN 7472-4 / ISO 3834-4)
🎯 Đối tượng áp dụng: Sản xuất cửa cổng, hàng rào, chi tiết phụ trợ cho hệ thống thang máng cáp, sửa chữa nhỏ.
- Đặc điểm: Yêu cầu thấp nhất, chủ yếu dựa vào tay nghề thợ hàn, hồ sơ quản lý đơn giản hóa tối đa.
Các Yêu Cầu Kỹ Thuật Cốt Lõi (Linh Hồn Của TCVN 7472)
Để đạt chuẩn, doanh nghiệp bắt buộc phải có: (1) WPS (Quy trình hàn) đã được phê duyệt; (2) PQR (Hồ sơ đánh giá quy trình) thông qua thử nghiệm phá hủy; (3) Nhân sự hàn (Thợ hàn & Điều phối viên) có chứng chỉ; (4) Quy trình kiểm tra NDT/DT chặt chẽ.
Để “vượt vũ môn” trong các kỳ đánh giá, bạn phải nắm vững các thuật ngữ chuyên môn sau. Thiếu một trong các yếu tố này, hệ thống của bạn sẽ gãy đổ.

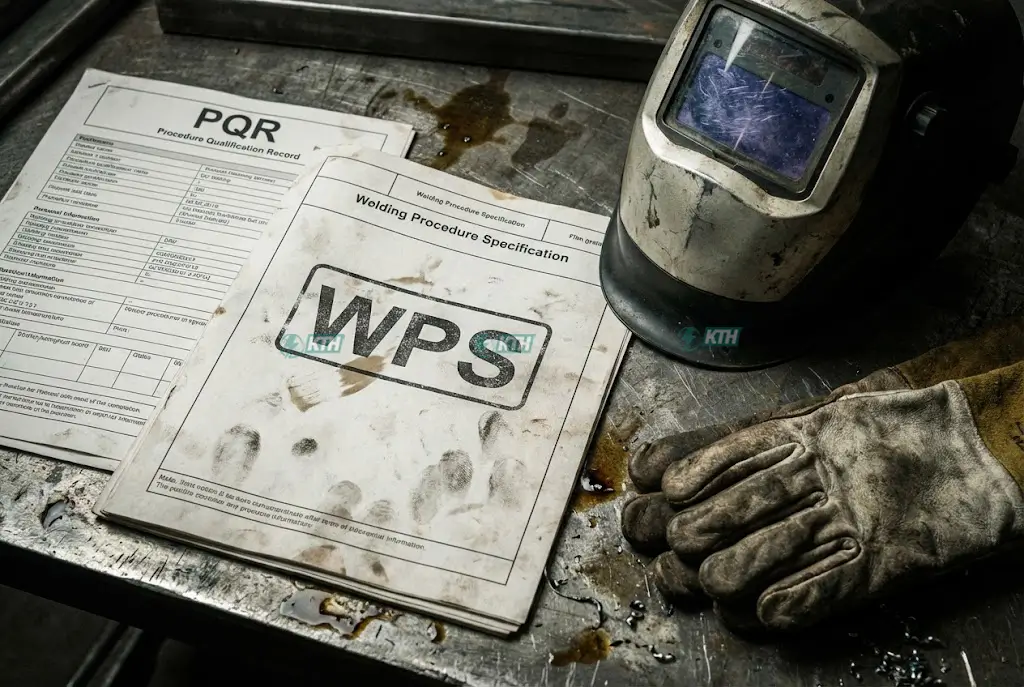

1. WPS và PQR (Bộ đôi không thể tách rời)
Đây là hai từ khóa quan trọng nhất. Nếu trong ngành điện chúng ta có biện pháp thi công điện MEP, thì ngành hàn có WPS.
- WPS (Welding Procedure Specification – Quy trình hàn): Là “tờ hướng dẫn nấu ăn”. Nó chỉ rõ cho thợ hàn biết dùng dòng điện bao nhiêu, điện áp thế nào, tốc độ hàn ra sao.
- PQR (Procedure Qualification Record – Hồ sơ đánh giá quy trình): Là bằng chứng thực tế. Bạn hàn thử một tấm mẫu theo WPS, sau đó mang đi kiểm tra phá hủy. Nếu đạt, WPS đó mới được ban hành chính thức.
⚠️ Lưu ý chuyên gia: Trong TCVN 7472, bạn TUYỆT ĐỐI KHÔNG ĐƯỢC cho thợ hàn làm việc nếu chưa có WPS đã được phê duyệt (Approved WPS).

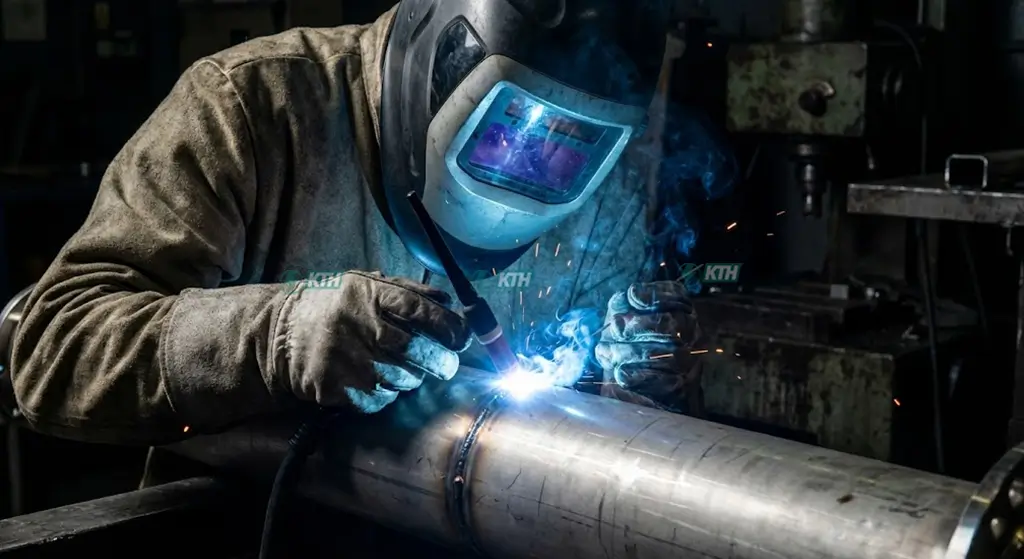

2. Nhân sự hàn (Welding Personnel)
Máy móc hiện đại đến đâu cũng không thể thay thế con người. Tương tự như việc vận hành trạm biến áp cần kỹ thuật viên có tay nghề, thợ hàn theo TCVN 7472 phải có chứng chỉ phù hợp (thường là ISO 9606 hoặc ASME IX).
Đặc biệt là vai trò của Điều phối viên hàn (Welding Coordinator). Họ là người chịu trách nhiệm kỹ thuật (RWC), có kiến thức sâu về vật liệu và thiết kế, tương đương với một chỉ huy trưởng công trình.
3. Kiểm tra và Thử nghiệm (NDT/DT)
Kiểm soát chất lượng là yếu tố sống còn. Bạn cần có quy trình rõ ràng cho việc:

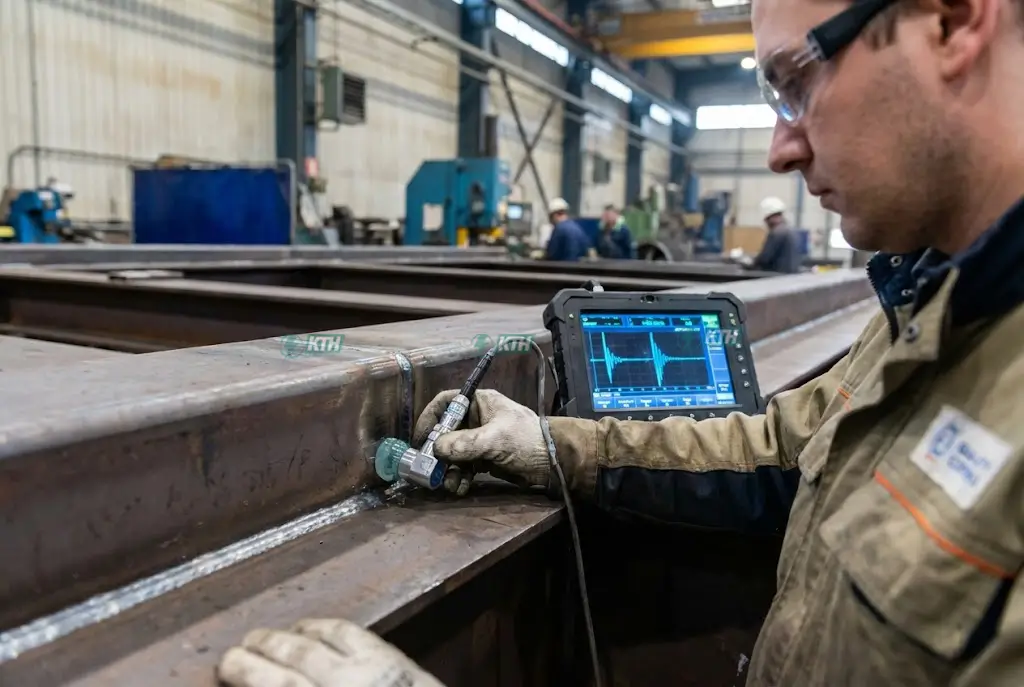

- NDT (Non-Destructive Testing): Kiểm tra không phá hủy (Siêu âm UT, Chụp phim RT, Thẩm thấu PT). Đây là quy trình kỹ thuật cao, tương tự như việc thử nghiệm kiểm định thiết bị điện trước khi đóng điện.
- DT (Destructive Testing): Kiểm tra phá hủy (Kéo, uốn, độ dai va đập) để xác định cơ tính của mối hàn.
Quy Trình 5 Bước Áp Dụng & Chứng Nhận ISO 3834 (TCVN 7472)
Lộ trình 5 bước chuẩn: (1) Khảo sát thực trạng (Gap Analysis); (2) Đào tạo & Viết tài liệu; (3) Áp dụng & Vận hành thử (Implementation); (4) Đánh giá nội bộ (Internal Audit); (5) Đánh giá chứng nhận chính thức bởi bên thứ 3.
Nếu bạn là QA/QC Manager đang được sếp giao nhiệm vụ “lấy cái chứng chỉ này về”, hãy làm theo lộ trình 5 bước thực chiến sau đây:
✅ Bước 1: Khảo sát thực trạng (Gap Analysis)
Rà soát lại nhà xưởng, thiết bị và trình độ thợ. So sánh với các yêu cầu của tiêu chuẩn xem mình đang thiếu gì. Nó giống như việc bạn khảo sát đánh giá hệ thống điện trước khi lên phương án bảo trì.
✅ Bước 2: Đào tạo & Xây dựng hệ thống tài liệu
Viết Sổ tay chất lượng hàn. Thiết lập các WPS dự kiến (pWPS) và chuẩn bị phôi để hàn kiểm chứng.
✅ Bước 3: Chạy thử hệ thống (Implementation)
Áp dụng quy trình vào sản xuất thật. Đánh giá PQR. Cấp thẻ thợ hàn cho công nhân. Lưu giữ hồ sơ: Nhật ký hàn, Báo cáo NDT…
✅ Bước 4: Đánh giá nội bộ (Internal Audit)
Tự mình “vạch lá tìm sâu”. Tìm ra các điểm không phù hợp (NC) và khắc phục trước khi bên thứ 3 vào cuộc.
✅ Bước 5: Đánh giá chứng nhận (Certification Audit)
Mời tổ chức chứng nhận độc lập (như Bureau Veritas, DNV, Vinacontrol…) về đánh giá. Nếu đạt, bạn sẽ nhận chứng chỉ ISO 3834.
Câu Hỏi Thường Gặp (FAQ)
ISO 9001 không thay thế được TCVN 7472. Chứng chỉ TCVN 7472 có hiệu lực 3 năm. File PDF gốc thường không được chia sẻ miễn phí do bản quyền, bài viết này là tài liệu hướng dẫn thực hành tốt nhất.
1. Tôi đã có ISO 9001, có cần làm thêm TCVN 7472/ISO 3834 không?
Có. ISO 9001 quản lý chung, còn TCVN 7472 quản lý sâu về kỹ thuật. ISO 9001 không hướng dẫn bạn cách xử lý nhiệt hay thiết lập thông số dòng điện, điện áp như các tài liệu kỹ thuật chuyên ngành.
2. Chứng chỉ này có hiệu lực bao lâu?
Thông thường là 3 năm, và phải đánh giá giám sát định kỳ hàng năm. Việc này cũng quan trọng như việc bảo trì hệ thống điện định kỳ để đảm bảo tính ổn định.
3. Tải tiêu chuẩn TCVN 7472:2004 PDF ở đâu?
Do vấn đề bản quyền, các bản PDF full thường không được chia sẻ công khai chính thức. Tuy nhiên, nội dung bài viết này đã tóm lược các điểm cốt lõi nhất (Implementation) để bạn áp dụng ngay.
Kết luận
TCVN 7472:2004 (ISO 3834) không chỉ là một rào cản kỹ thuật, nó là tấm khiên bảo vệ uy tín doanh nghiệp của bạn. Việc áp dụng nó đòi hỏi sự đầu tư nghiêm túc về con người và hệ thống.
Trong bất kỳ dự án công nghiệp nào, từ việc lắp đặt hệ thống điện đến gia công kết cấu cơ khí, sự tuân thủ tiêu chuẩn luôn là chìa khóa của thành công. Nếu bạn cần hỗ trợ về các giải pháp kỹ thuật, thử nghiệm hoặc tư vấn thi công, hãy tham khảo thêm các dịch vụ kỹ thuật chuyên nghiệp của chúng tôi.
Bạn cần mẫu Form WPS chuẩn theo TCVN 7472?
Hãy để lại bình luận hoặc liên hệ ngay, đội ngũ kỹ thuật của KTH Electric sẽ gửi tặng bạn bộ biểu mẫu tham khảo miễn phí.
