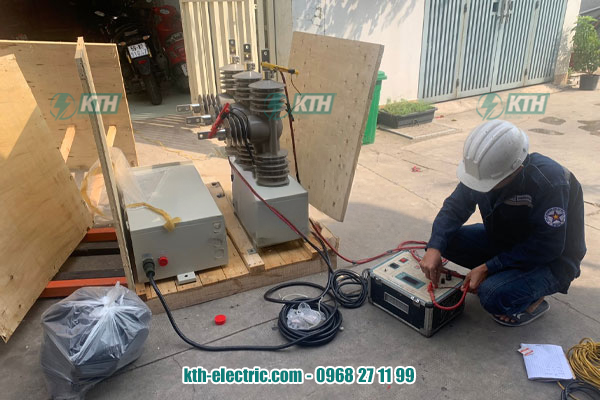

Quy Trình Thí Nghiệm Định Kỳ Recloser Theo Tiêu Chuẩn EVN & QCVN
Căn cứ pháp lý: QCVN QTĐ-5:2009/BCT, TCVN 8096:2009, Quy định vận hành EVN.
Trong công tác vận hành lưới điện trung thế, thí nghiệm Recloser (Máy cắt tự đóng lại) không chỉ là yêu cầu kỹ thuật bắt buộc để đảm bảo độ tin cậy cung cấp điện mà còn là thủ tục pháp lý quan trọng để hoàn thiện hồ sơ nghiệm thu đóng điện với Công ty Điện lực (PC).
Bài viết này sẽ hệ thống hóa các hạng mục thí nghiệm định kỳ và nghiệm thu mới theo đúng quy chuẩn Việt Nam hiện hành, giúp doanh nghiệp tránh các rủi ro bị từ chối đấu nối.
Tại Sao Phải Thí Nghiệm Recloser Định Kỳ?
“Theo Quy phạm trang bị điện và Quy trình vận hành của EVN: Tất cả các thiết bị đóng cắt trên lưới điện từ 1kV trở lên bắt buộc phải được thí nghiệm định kỳ (thường là 12-36 tháng/lần) hoặc thí nghiệm sau khi sửa chữa lớn.”
Mục đích cốt lõi của việc thí nghiệm nhằm trả lời 3 câu hỏi kỹ thuật:
- Cách điện (Insulation): Buồng cắt chân không hoặc khí SF6 còn đảm bảo khả năng dập hồ quang không?
- Dẫn điện (Conduction): Tiếp điểm chính có bị rỗ, tiếp xúc kém gây phát nhiệt không?
- Bảo vệ (Protection): Rơ-le điều khiển có cắt đúng thời gian và dòng điện đã cài đặt (Setting) không?
Các Hạng Mục Thí Nghiệm Recloser (Nhất Thứ & Nhị Thứ)
Dựa trên Tiêu chuẩn thí nghiệm điện hiện hành, một quy trình thí nghiệm Recloser (Schneider, Noja, Cooper, Entec…) hoàn chỉnh bao gồm các hạng mục sau:
Thí Nghiệm Phần Nhất Thứ (Primary Injection)
| Hạng mục đo | Phương pháp/Thiết bị | Tiêu chuẩn đạt (Tham khảo) |
|---|---|---|
| Đo điện trở cách điện (Megaohm) | Megomet 2500V/5000V. Đo giữa các pha với nhau và pha với đất. | Rcđ  1000 M (ở 20°C) |
| Đo điện trở tiếp xúc (Contact Resistance) | Cầu đo điện trở Micro-ohm, bơm dòng DC 100A. |
Rtx  Giá trị NSX quy định (Thường < 50  ) |
| Thử độ bền điện áp xoay chiều (AC Hipot) | Tăng áp 50kV/1 phút (với lưới 22kV) hoặc 70kV (với lưới 35kV). | Không xảy ra phóng điện bề mặt hoặc xuyên thủng. |
Thí Nghiệm Phần Nhị Thứ & Chức Năng (Secondary & Function)
Đây là bước kiểm tra “bộ não” của Recloser (Tủ điều khiển):
- Kiểm tra tỷ số biến dòng (CT Ratio): Đảm bảo CT 600/1A hoặc 1000/1A đo đếm chính xác.
- Thí nghiệm Relay bảo vệ (50/51, 50N/51N): Sử dụng hợp bộ thí nghiệm (như Omicron, Ponovo) bơm dòng sự cố giả lập để kiểm tra thời gian tác động theo đường cong TCC (Inverse, Very Inverse…).
- Kiểm tra chu trình đóng lặp lại (Auto-Reclose): Test trình tự O – t1 – CO – t2 – CO… (Ví dụ: Cắt – chờ 2s – Đóng lại – Cắt…).
Biên Bản Thí Nghiệm Recloser (Test Report)
Sau khi hoàn tất thí nghiệm, đơn vị thực hiện phải cung cấp Biên bản thí nghiệm (Test Report) có giá trị pháp lý. Một biên bản hợp lệ cần có:
- Con dấu của đơn vị thí nghiệm có giấy phép hoạt động điện lực (Lĩnh vực thí nghiệm).
- Thông tin thiết bị đo (Serial, Hạn kiểm định còn hiệu lực).
- So sánh kết quả đo thực tế với tiêu chuẩn NSX và TCVN.
- Kết luận rõ ràng: “ĐẠT” đủ điều kiện vận hành.
⚠️ Lưu Ý Quan Trọng
Nếu kết quả thí nghiệm Điện trở tiếp xúc quá cao hoặc Thời gian cắt sai lệch > 10% so với phiếu chỉnh định, tuyệt đối không được đóng điện. Cần tiến hành bảo trì, vệ sinh tiếp điểm hoặc thay thế bo mạch điều khiển.
Kết Luận
Việc tuân thủ quy trình thí nghiệm theo tiêu chuẩn không chỉ giúp doanh nghiệp vượt qua các kỳ kiểm tra của Điện lực mà còn bảo vệ tài sản hàng tỷ đồng trước nguy cơ sự cố.
Thí nghiệm là một phần bắt buộc và không thể tách rời trong gói bảo trì tổng thể trạm Recloser của KTH Electric. Chúng tôi cam kết cung cấp biên bản thí nghiệm nhanh chóng, chính xác và hỗ trợ trọn gói thủ tục với cơ quan chức năng.
