Thiết Bị Đo Tỉ Số Máy Biến Áp (TTR): Hướng Dẫn Chẩn Đoán & Quy Trình Thí Nghiệm Chuẩn 2025

Thiết bị đo tỉ số máy biến áp (thường gọi là máy đo TTR, Transformer Turn Ratio Tester) là công cụ “khám bệnh” quan trọng nhất để xác định sức khỏe của cuộn dây máy biến áp. Chức năng cốt lõi của nó là xác định chính xác tỷ số vòng dây giữa cuộn sơ cấp (cao thế) và thứ cấp (hạ thế), từ đó phát hiện sớm các hư hỏng tiềm ẩn sâu bên trong mà mắt thường không thể thấy.

Trong quy trình bảo trì máy biến áp và thí nghiệm máy biến áp định kỳ, phép đo TTR là hạng mục bắt buộc để đảm bảo thiết bị tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như IEC 60076-1 hay IEEE C57.12.90.

⚡ Nguyên Lý Hoạt Động: Không Chỉ Là Đo Áp

Máy đo tỷ số biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ chính xác cao. Thiết bị bơm điện áp xoay chiều vào cuộn sơ cấp và đo điện áp cảm ứng ở cuộn thứ cấp để tính toán tỷ số vòng dây thực tế.

Để hiểu sâu về thiết bị, kỹ sư cần nắm rõ nguyên lý vận hành. Khác với đồng hồ vạn năng thông thường, máy đo tỷ số biến áp hoạt động dựa trên nguyên lý cảm ứng điện từ với độ chính xác cực cao.

Quy trình xử lý tín hiệu diễn ra như sau:

• Tạo tín hiệu: Thiết bị phát ra một điện áp kích thích (Excitation Voltage) xoay chiều (AC) ổn định (thường từ 8V đến 100V) vào cuộn dây Cao thế (HV).
• Thu thập: Cảm biến sẽ đo điện áp cảm ứng sinh ra tại cuộn dây Hạ thế (LV).
• Tính toán: Tỷ số biến áp thực tế (K_meas) được tính toán dựa trên công thức:

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Trong đó:
– V_HV / V_LV: Điện áp đo được phía Cao thế / Hạ thế.
– N_HV / N_LV: Số vòng dây quấn phía Cao thế / Hạ thế.

Nếu kết quả đo lệch quá nhiều so với thông số trên nhãn máy (Nameplate), đó là dấu hiệu báo động đỏ về tình trạng cuộn dây.

Tại Sao Phải Đo Tỉ Số Máy Biến Áp? (3 Lỗi Chết Người)

Việc đo TTR giúp phát hiện 3 lỗi nghiêm trọng không thể nhìn thấy bằng mắt thường: (1) Ngắn mạch vòng dây, (2) Hư hỏng bộ điều áp (Tap Changer), và (3) Sai sót tổ đấu dây (Vector Group).

Tại sao các kỹ sư dịch vụ thí nghiệm điện luôn yêu cầu hạng mục này? Vì bộ thí nghiệm TTR là công cụ duy nhất có thể “vạch trần” 3 sự cố nguy hiểm sau:

1. Ngắn Mạch Vòng Dây (Shorted Turns)

Đây là lỗi nguy hiểm nhất. Nếu lớp cách điện (giấy cách điện/dầu) giữa các vòng dây liền kề bị lão hóa hoặc hỏng, dòng điện ngắn mạch nội bộ sẽ sinh nhiệt cực lớn, dẫn đến cháy máy biến áp.

Chẩn đoán: Tỷ số đo được sẽ thay đổi đáng kể (thường thấp hơn tính toán) và dòng từ hóa (Excitation Current) sẽ tăng vọt.

2. Hư Hỏng Bộ Điều Áp (Tap Changer Defects)

Bộ điều áp dưới tải (OLTC) hoặc không tải (NLTC) là bộ phận chuyển động cơ khí nên rất dễ hỏng. Lắp sai vị trí, tiếp xúc kém hoặc gãy trục dẫn động là các lỗi phổ biến.

Chẩn đoán: Tỷ số không thay đổi khi chuyển nấc phân áp, hoặc phát hiện trạng thái hở mạch (Open circuit) tại một pha nhất định.

3. Sai Sót Tổ Đấu Dây (Vector Group)

Trong quá trình quấn lại (rewinding) hoặc đại tu, thợ kỹ thuật có thể đấu nhầm cực tính hoặc sai tổ đấu dây (ví dụ: nhầm từ Dy11 sang Dy5).

Chẩn đoán: Các dòng máy đo TTR 3 pha hiện đại sẽ tự động quét và báo lỗi Vector Group ngay lập tức trên màn hình.

Nên Mua Máy Đo TTR Loại Nào?

Có 3 loại máy chính tùy thuộc vào nhu cầu: Máy 1 pha cầm tay (giá rẻ, cho máy nhỏ), Máy 3 pha tự động (tiêu chuẩn cho công nghiệp/trung thế), và Hệ thống phân tích đa năng (cao cấp cho trạm truyền tải).

Dựa trên nhu cầu thương mại và kỹ thuật, thị trường hiện nay chia làm 3 phân khúc chính:

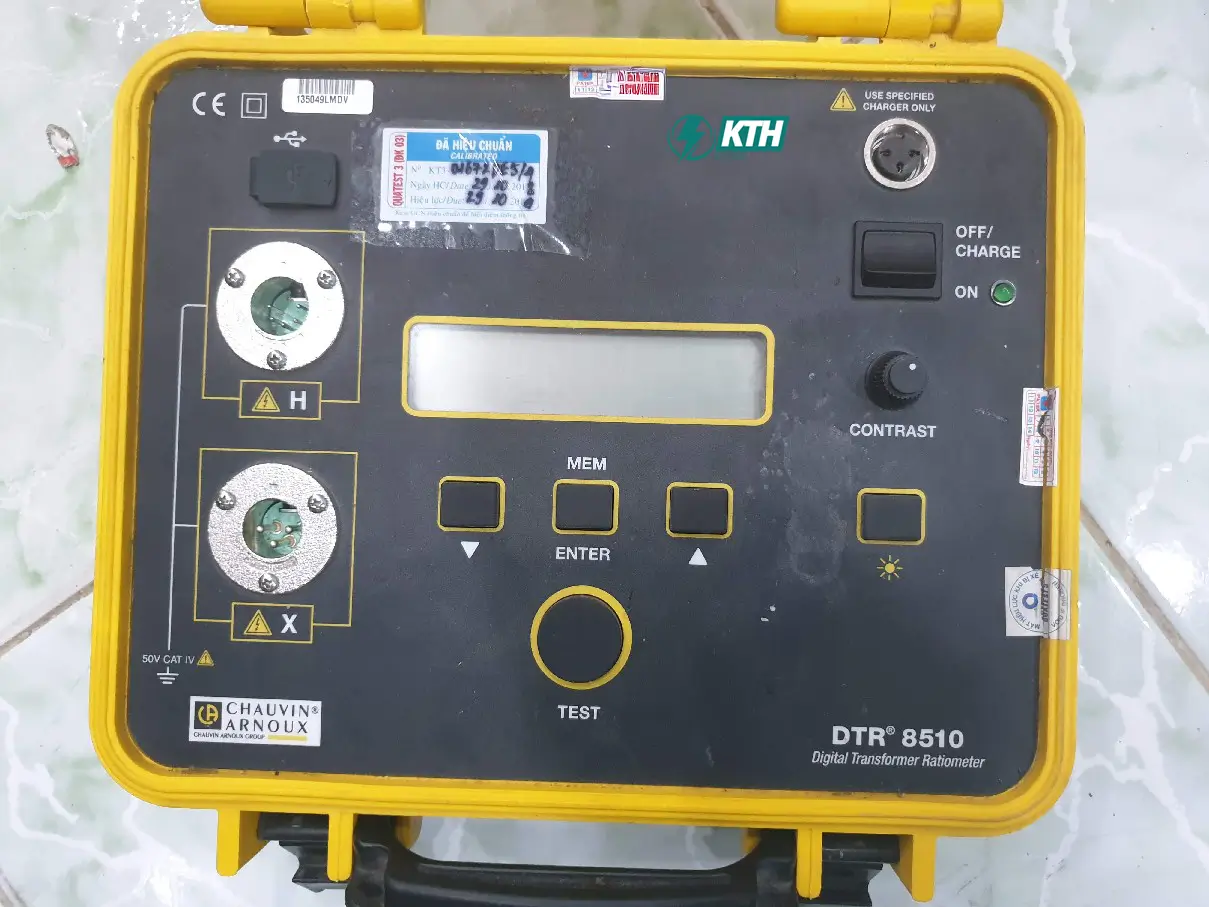

• 1. Máy Đo TTR 1 Pha (Cầm Tay)
  • Đặc điểm: Nhỏ gọn, giá rẻ, dùng pin.
  • Ứng dụng: Phù hợp cho máy biến áp 1 pha, máy biến áp phân phối nhỏ, kiểm tra nhanh hiện trường.
  • Hạn chế: Phải đo thủ công từng pha, tốn thời gian và dễ sai sót khi tính toán tổ đấu dây phức tạp (như Zig-zag).

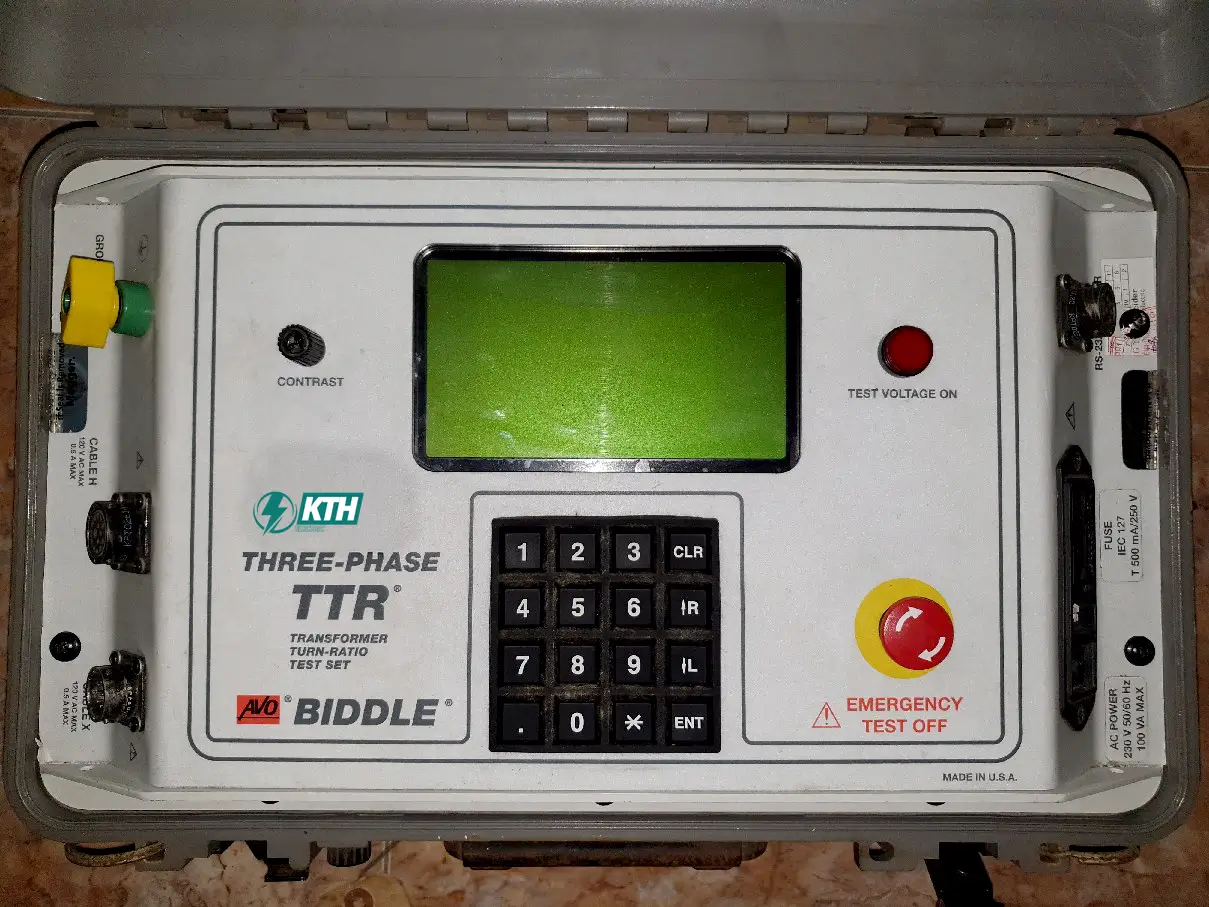

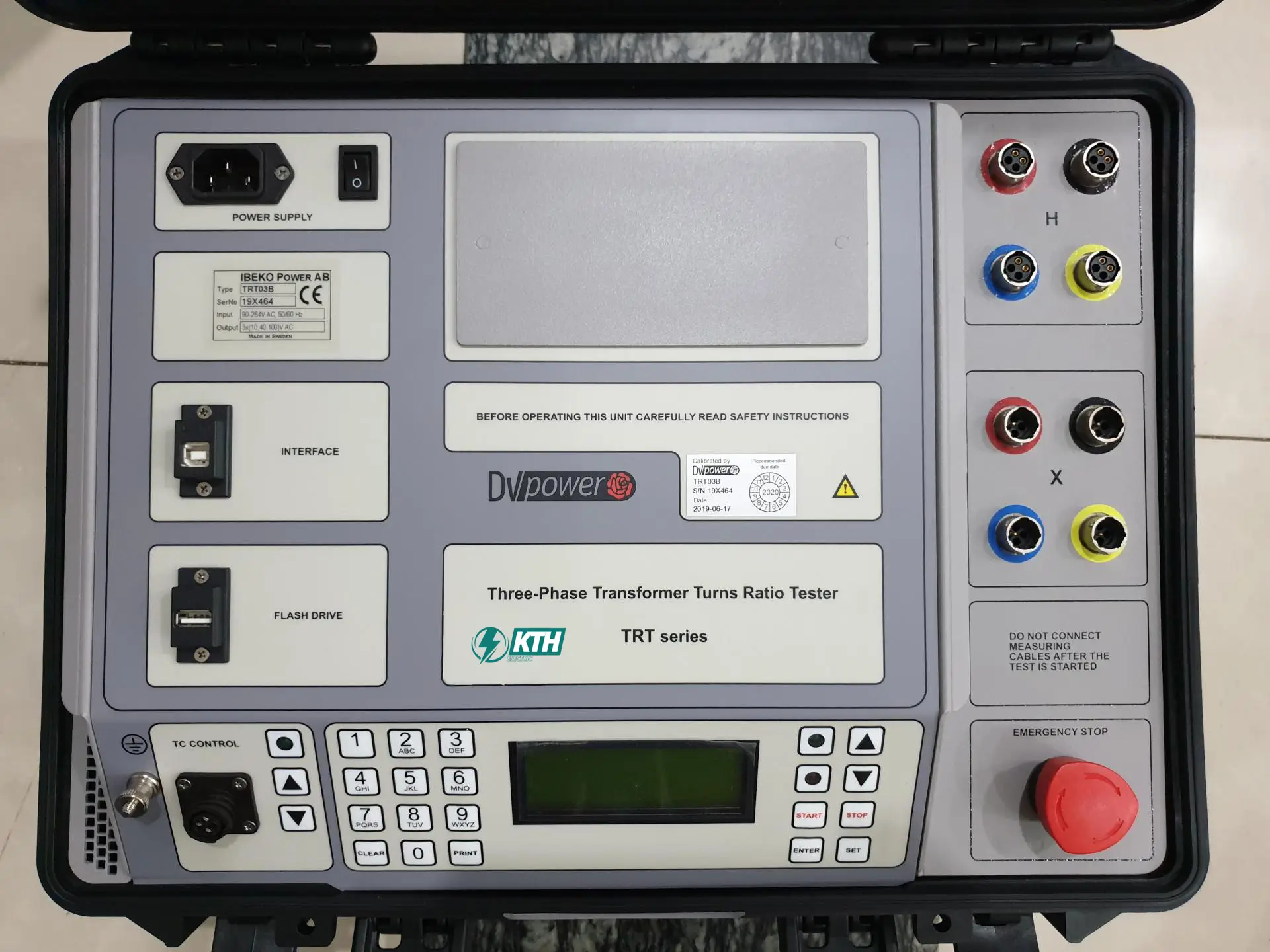

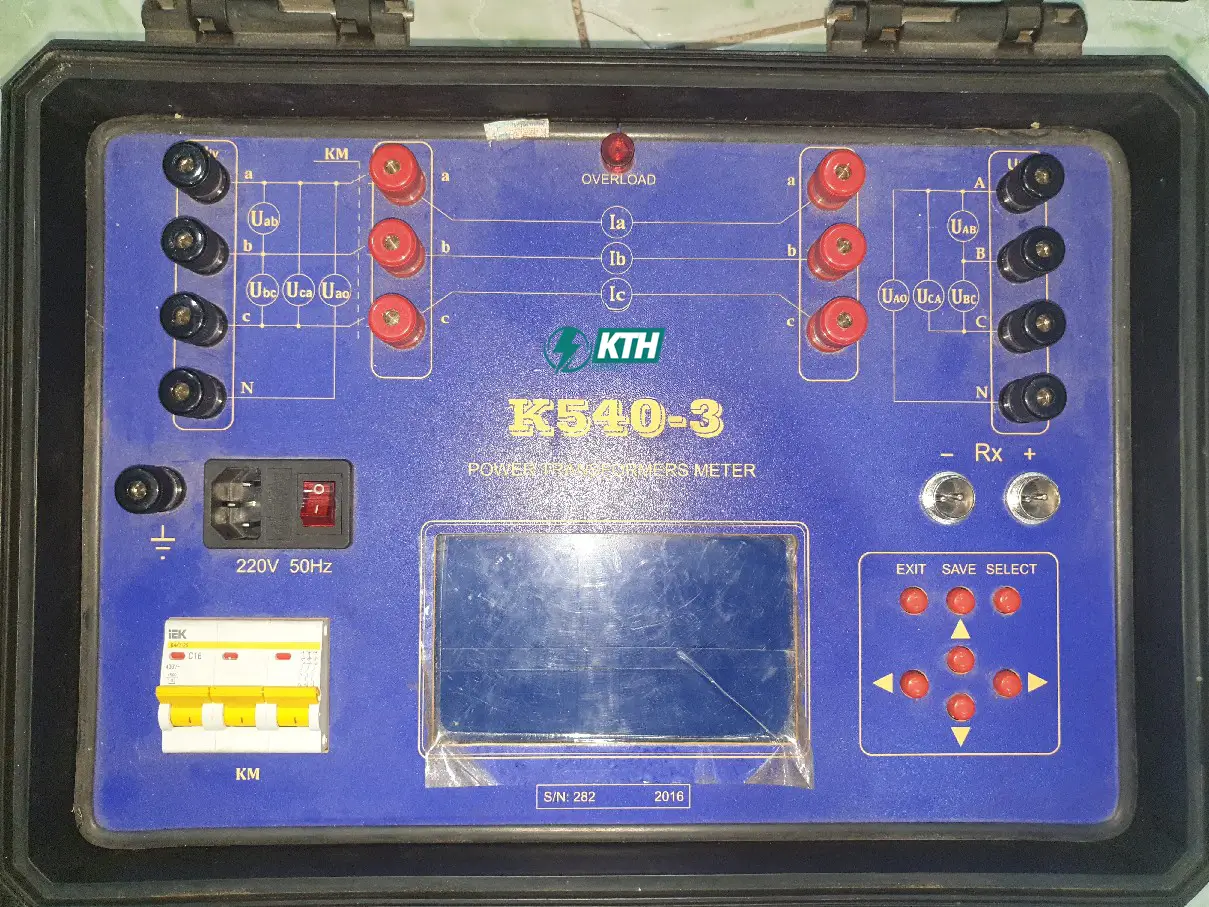

• 2. Máy Đo Tỷ Số Biến Áp 3 Pha Tự Động (Tiêu Chuẩn)
  • Đặc điểm: Đo đồng thời 3 pha, tự động phát hiện tổ đấu dây, lưu trữ dữ liệu.
  • Ứng dụng: Trạm biến áp trung thế, nhà máy công nghiệp, các đơn vị dịch vụ thí nghiệm chuyên nghiệp.
  • Ưu điểm: Tốc độ nhanh, độ chính xác cao, giảm thiểu sai số do con người.

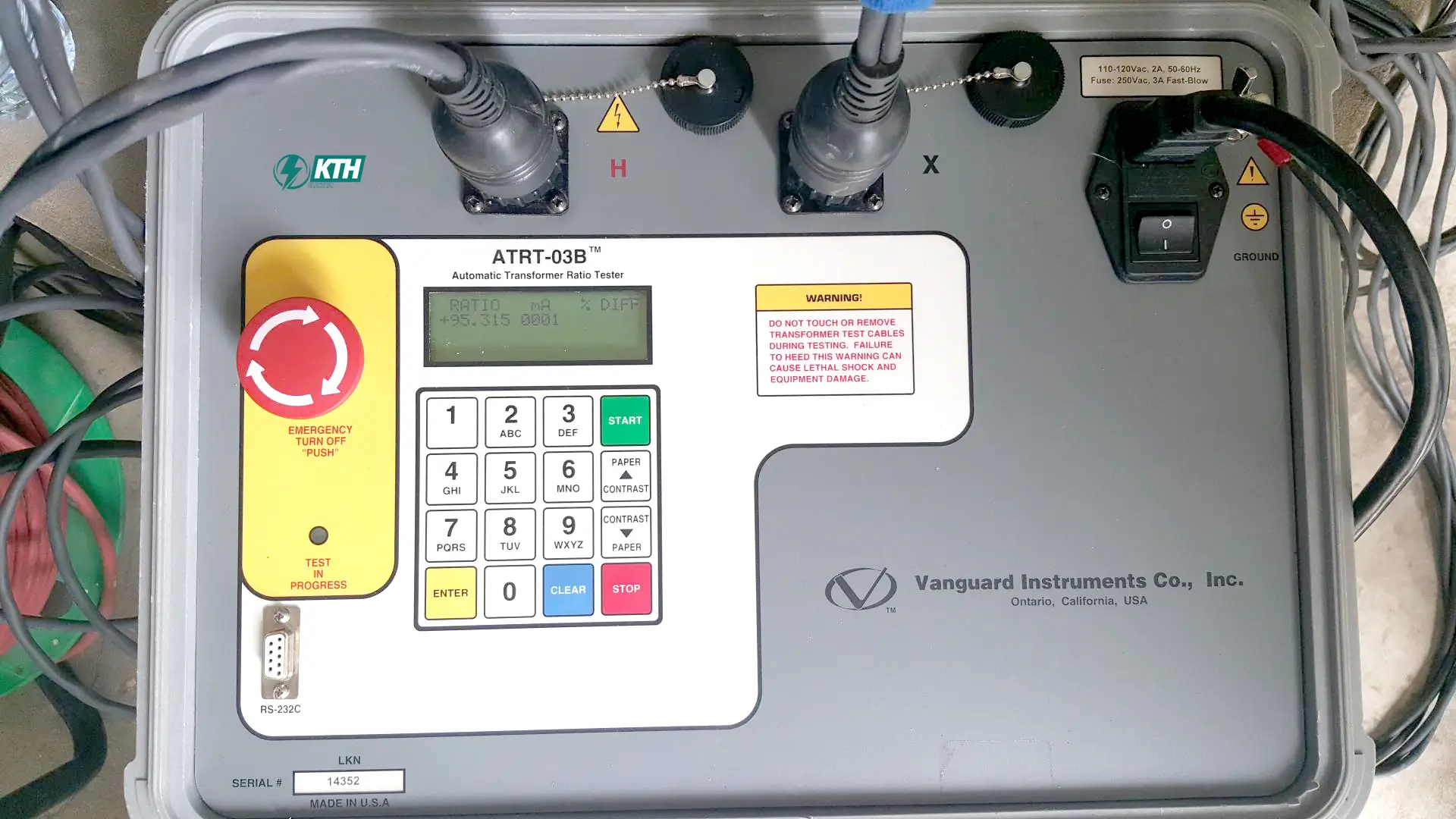

  • Thương hiệu tham khảo: Megger, Vanguard, Raytech.
• 3. Hệ Thống Phân Tích Máy Biến Áp Đa Năng
  • Đặc điểm: Tích hợp “All-in-one”: Đo TTR, đo điện trở một chiều, đo tổn hao không tải, v.v.
  • Ứng dụng: Trạm biến áp truyền tải cao thế (110kV, 220kV, 500kV).
  • Ví dụ: Dòng sản phẩm như Omicron CPC 100.

Quy Trình Đo Tỉ Số Biến Áp Chuẩn (Step-by-Step)

Quy trình chuẩn gồm 5 bước: (1) Chuẩn bị & An toàn, (2) Kết nối dây đo (Kelvin clamps), (3) Cài đặt tham số (Vector Group), (4) Thực hiện đo (tất cả các nấc), và (5) Đánh giá kết quả.

Để đảm bảo an toàn và độ chính xác, hãy tuân thủ quy trình sau (trích xuất từ quy trình chuẩn của KTH Electric):

1. Bước 1: Chuẩn bị & An Toàn (Safety First)
   Cô lập hoàn toàn máy biến áp khỏi lưới điện. Tiếp địa vỏ máy chắc chắn. Quan trọng: Xả điện dư nếu trước đó bạn vừa thực hiện đo điện trở cách điện (Megaohm).
2. Bước 2: Kết Nối Dây Đo
   Kết nối dây H (High Voltage) vào sứ Cao thế (H1, H2, H3 tương ứng A, B, C). Kết nối dây X (Low Voltage) vào sứ Hạ thế (X1, X2, X3 tương ứng a, b, c). Mẹo chuyên gia: Sử dụng kẹp cá sấu loại Kelvin (4 dây) và xoay nhẹ kẹp để phá lớp oxit bẩn trên bề mặt sứ, đảm bảo tiếp xúc tốt nhất.
3. Bước 3: Cài Đặt Tham Số (Setup)
   Chọn chế độ đo: 3 pha (hoặc 1 pha). Nhập Tổ đấu dây (Vector Group): Ví dụ Dyn11, Yyn0 (Chọn “Auto Detect” nếu không rõ). Nhập Điện áp định mức (để máy tự tính % sai số).
4. Bước 4: Thực Hiện Đo (Testing)
   Bấm “Test”. Thiết bị sẽ lần lượt bơm áp và quét từng pha. Nếu máy có bộ điều áp (Tap Changer), bắt buộc phải đo tại tất cả các nấc (từ nấc 1 đến nấc cuối).
5. Bước 5: Đánh Giá Kết Quả
   So sánh kết quả đo với tỷ số lý thuyết.

Tiêu Chuẩn Đánh Giá: Khi Nào Thì Máy Biến Áp “Hỏng”?

Tiêu chuẩn IEC 60076-1 quy định sai số ≤ 0.5% là ĐẠT. Sai số > 0.5% là Cảnh Báo, và > 1.0% là KHÔNG ĐẠT (cần dừng vận hành để kiểm tra).

Dựa trên tiêu chuẩn IEC 60076-1, sai số cho phép đối với tỷ số biến áp được quy định như sau:

2 Sai Lầm Kỹ Thuật Khiến Kết Quả Bị Sai (Kinh Nghiệm 20 Năm)

Hai sai lầm phổ biến nhất là: (1) Không khử từ dư sau khi đo điện trở một chiều, và (2) Cài đặt sai Tổ đấu dây (Vector Group) khiến máy báo lỗi.

Trong quá trình đi hiện trường, tôi thấy rất nhiều kỹ sư mới gặp phải các lỗi này, dẫn đến việc kết luận sai về tình trạng máy:

1. Bỏ Qua Hiện Tượng Từ Dư (Remanence)

Nếu bạn vừa đo điện trở một chiều xong mà chuyển sang đo TTR ngay, từ dư trong lõi thép sẽ làm bão hòa mạch từ, gây sai lệch kết quả đo TTR.

Giải pháp: Luôn thực hiện Khử từ (Demagnetization) trước khi đo TTR, hoặc sắp xếp quy trình: Đo TTR trước -> Đo điện trở một chiều sau.

2. Nhầm Lẫn Tổ Đấu Dây

Cài đặt sai tổ đấu dây (ví dụ máy thực tế là Dyn11 nhưng cài đặt là Yyn0) sẽ khiến máy báo lỗi Vector Group hoặc cho ra tỷ số sai lệch hoàn toàn.

Giải pháp: Kiểm tra kỹ nhãn máy (Nameplate). Nếu mất nhãn, hãy dùng tính năng “Auto Detect” của các máy đo TTR hiện đại.

Câu Hỏi Thường Gặp (FAQ)

Đồng hồ vạn năng không thể đo TTR. Hãy chọn Megger/Omicron cho độ bền cao, hoặc Vanguard/Raytech cho cân bằng chi phí. Dầu bẩn nên được lọc trước khi đo để đảm bảo an toàn.

Tôi muốn nhận báo giá thiết bị đo tỉ số máy biến áp, nên chọn hãng nào?

Nếu ngân sách tốt và cần độ bền cao cho dịch vụ thí nghiệm, hãy chọn Megger (Anh) hoặc Omicron (Áo). Nếu cần hiệu quả chi phí cho bảo trì nhà máy, các dòng máy từ Vanguard (Mỹ) hoặc Raytech (Thụy Sĩ) là lựa chọn cân bằng.

Có thể dùng đồng hồ vạn năng để đo tỷ số biến áp không?

Tuyệt đối không. Đồng hồ vạn năng không thể tạo ra điện áp kích thích xoay chiều đủ lớn và chính xác để kích thích từ thông trong lõi thép. Kết quả đo sẽ hoàn toàn vô nghĩa.

Tại sao đo ở nấc phân áp số 1 lại quan trọng nhất?

Vì nấc 1 thường bao trọn toàn bộ cuộn dây điều chỉnh. Nếu nấc 1 tốt nhưng các nấc sau sai, lỗi nằm ở tiếp điểm bộ điều áp. Nếu nấc 1 sai ngay từ đầu, lỗi có thể nằm ở chính cuộn dây.

Dầu máy biến áp bẩn có ảnh hưởng đến kết quả đo TTR không?

A: Ít ảnh hưởng trực tiếp đến TTR, nhưng dầu bẩn gây rủi ro phóng điện. Nếu dầu quá xấu, bạn nên thực hiện lọc dầu máy biến áp hoặc thay dầu trước khi thí nghiệm để đảm bảo an toàn.
