Tổng Hợp Mẫu Bản Vẽ Autocad Vách Ngăn Vệ Sinh Compact HPL Chuẩn (Link Tải Full – Mới Nhất 2026)
Mục lục
ToggleNếu bạn là một Kiến trúc sư (KTS), một kỹ sư QS định giá hay một nhà thầu thi công đang vội vã chạy deadline cho hồ sơ thầu, chắc chắn bạn đã từng gặp tình cảnh này: Lên Google tìm từ khóa “file cad vách ngăn vệ sinh”, click vào 10 trang thì 9 trang bắt đăng ký tài khoản, trang còn lại tải về thì file lỗi font, layer lộn xộn, hoặc kích thước sai bét so với thực tế.
Tôi đã từng như vậy. Và đó là lý do bài viết này ra đời.
Tại KTH Electric, chúng tôi không chỉ thi công điện nhẹ hay cơ điện, chúng tôi hiểu rằng một bản vẽ Shop Drawing vách ngăn vệ sinh chuẩn không chỉ giúp hồ sơ đẹp, mà còn là chìa khóa để bóc tách khối lượng bản vẽ chính xác, tối ưu tấm Compact để tiết kiệm hàng chục triệu đồng tiền vật tư thừa (DC).
Dưới đây là tài nguyên thực tế và kiến thức chuyên môn chuyên sâu dành cho bạn.
Link Tải Thư Viện CAD Vách Ngăn Vệ Sinh (Google Drive – Không Pass)
Tóm tắt: Bộ thư viện CAD chọn lọc đã được lọc sạch (purge), chuẩn font Unicode/VNI, bao gồm đầy đủ chi tiết cho trường học, nhà máy công nghiệp, văn phòng hạng A và các block phụ kiện rời. Tải xuống miễn phí không cần mật khẩu.
Để tiết kiệm thời gian quý báu của anh em, tôi đặt phần quan trọng nhất lên đầu. Đây là bộ thư viện tôi đã lọc sạch, purge hết rác, đưa về layer chuẩn và font Unicode/VNI phổ biến. Bạn chỉ cần tải về và sử dụng Xref hoặc Insert vào bản vẽ của mình.
(Lưu ý: Các link dưới đây là mô phỏng cho cấu trúc bài viết, trong thực tế sẽ là đường dẫn Google Drive trỏ về tài nguyên của KTH Electric)
File DWG vách ngăn vệ sinh trường học, mầm non
Đối với trường học, đặc biệt là mầm non, tiêu chuẩn thiết kế hoàn toàn khác biệt. Bạn không thể bê nguyên kích thước của người lớn vào được.
- Đặc điểm file: Chiều cao thấp (1200mm – 1400mm). Các cạnh bo tròn (fillet) R5-R10 an toàn.
- Họa tiết: Block CNC hoa văn ngộ nghĩnh, màu sắc phong phú.
File Autocad vách ngăn khu vệ sinh công nghiệp
Anh em làm dự án nhà xưởng, khu công nghiệp (Samsung, Foxconn…) cần sự chính xác, bền bỉ và tốc độ.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
- Đặc điểm file: Layout số lượng lớn, module lặp lại. Cấu tạo chắc chắn với nhôm định hình và chân Inox 304.
- Tối ưu: Cắt tấm 1220x1830mm hoặc 1530x1830mm, hao hụt < 5%.
File CAD vách ngăn tòa nhà văn phòng cao cấp
Đây là nơi “kiếm tiền” của anh em KTS nội thất. Chủ đầu tư yêu cầu tính thẩm mỹ cực cao (High Aesthetics).
- Đặc điểm file: Phụ kiện cao cấp (Aogao, Hoode). Tấm dày 18mm hoặc 12mm loại 1. Chi tiết giấu chân hoặc nhôm âm trần.
Block CAD phụ kiện vách ngăn vệ sinh rời
Đừng vẽ lại từng cái tay nắm hay bản lề, mất thời gian lắm! Nếu chưa quen, tham khảo tổng hợp lệnh Autocad cơ bản.
- Chân vách: 10cm, 15cm, chân hộp/vát.
- Khóa & Tay nắm: Có chỉ thị màu, tay nắm gạt/núm.
- Nhôm: Mặt cắt U, V, Hèm, Nóc.
Tiêu Chuẩn Kích Thước Vách Ngăn Compact Trong Bản Vẽ Thiết Kế
Tóm tắt: Sử dụng khổ tấm chuẩn 1220x1830mm hoặc 1530x1830mm để tối ưu chi phí. Chiều cao tổng thể 1900-2000mm, chân cao 100-150mm, cửa rộng 600mm.
Có file rồi, nhưng “xào nấu” thế nào để ra bản vẽ Shop Drawing (bản vẽ thi công) được duyệt và thi công được mới là vấn đề. Với kinh nghiệm 20 năm, tôi thấy rất nhiều bản vẽ thiết kế cực đẹp nhưng… không thi công được, hoặc thi công xong thì lãng phí vật liệu khủng khiếp.
Tại sao? Vì người vẽ không nắm được khổ tấm vật liệu và Nhân trắc học (Human Engineering).
Kích thước tấm Compact HPL tiêu chuẩn (Standard Dimensions)
Khác với gạch xây hay thạch cao muốn cắt sao thì cắt, tấm Compact HPL nhập khẩu về Việt Nam có khổ cố định (Sheet Size). Nếu bạn vẽ một cái vách ngăn sâu 1600mm trong khi khổ tấm chỉ có 1530mm, bạn sẽ phải nối tấm. Điều này vừa xấu, vừa tốn phụ kiện, vừa yếu.
Các khổ tấm phổ biến nhất hiện nay tại kho của các nhà cung cấp uy tín (Entity):
- 1220mm x 1830mm (4′ x 6′): Phổ biến nhất, giá tốt nhất. Dùng cho hầu hết các công trình tiêu chuẩn.
- 1530mm x 1830mm (5′ x 6′): Dùng cho các vách ngăn sâu (vách chia buồng).
- 1830mm x 2440mm (6′ x 8′): Khổ lớn, thường dùng cho vách tiểu nam treo hoặc các thiết kế trần cao (nhưng vận chuyển rất khó khăn).
Lời khuyên từ KTH Electric: Khi thiết kế trên Autocad, hãy ưu tiên các kích thước chia hết hoặc nằm lọt trong khổ 1220x1830mm hoặc 1530x1830mm. Độ dày chuẩn nên dùng là 12mm cho vách ngăn thông thường và 18mm cho các công trình yêu cầu độ cứng cao (nhưng giá sẽ đắt hơn khoảng 1.5 – 1.8 lần).
Kích thước khoang vệ sinh theo tiêu chuẩn Nhân trắc học
Một buồng vệ sinh đạt chuẩn không chỉ là đặt cái bệ xí vào là xong. Nó phải đảm bảo người sử dụng (User) có thể xoay trở thoải mái, cửa mở không vướng đầu gối, và đảm bảo sự riêng tư. Dưới đây là các thông số “vàng”:

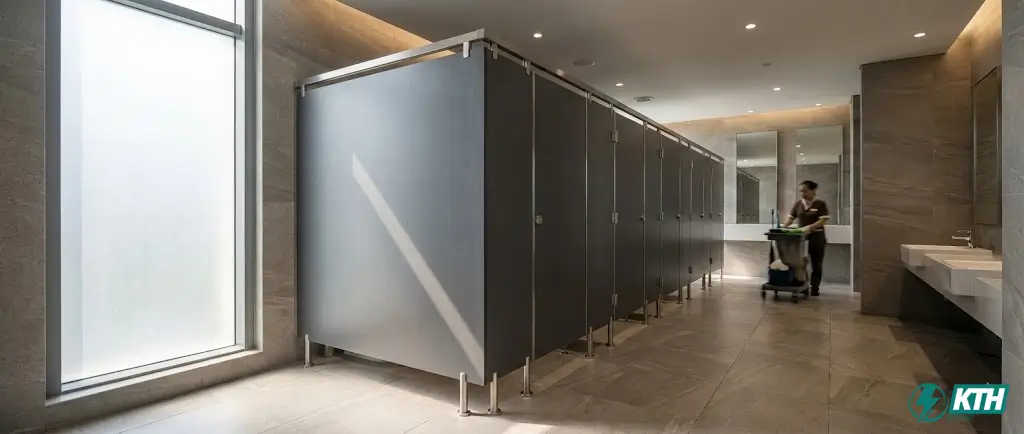

Tiêu chuẩn: 1900mm – 2000mm (tính từ mặt sàn hoàn thiện). Cao quá bí khí, thấp quá mất riêng tư.
Tiêu chuẩn: 100mm hoặc 150mm. Giúp thoát nước, vệ sinh (Search Intent: Hygiene). Dễ kiểm tra cống thoát nước nếu rò rỉ.
Tiêu chuẩn: 600mm (lọt lòng 610mm). < 580mm khó đi vào, > 700mm nhanh xệ bản lề.
Tiêu chuẩn: 1200mm – 1500mm. Đảm bảo khoảng cách từ mũi bệ xí đến cánh cửa (khi đóng) tối thiểu 600mm.
Phân Tích Chi Tiết Cấu Tạo (Mặt Cắt Kỹ Thuật) – Góc Nhìn Kỹ Sư
Tóm tắt: Hệ thống vững chắc nhờ Nhôm nóc (chống rung), Nhôm hèm (có gioăng giảm chấn), Nhôm U (liên kết). Phụ kiện bắt buộc dùng Inox 304/316, chân vách có ren tăng chỉnh bù dốc sàn, bản lề khoan mồi D3.
Nhiều anh em thiết kế chỉ vẽ mặt bằng (Plan) và mặt đứng (Elevation) mà bỏ qua chi tiết cấu tạo (Detail Section). Đây là sai lầm chết người dẫn đến tranh cãi khi nghiệm thu. Là một kỹ sư giám sát nhiều năm, tôi khuyên bạn phải có đủ các chi tiết sau trong hồ sơ:

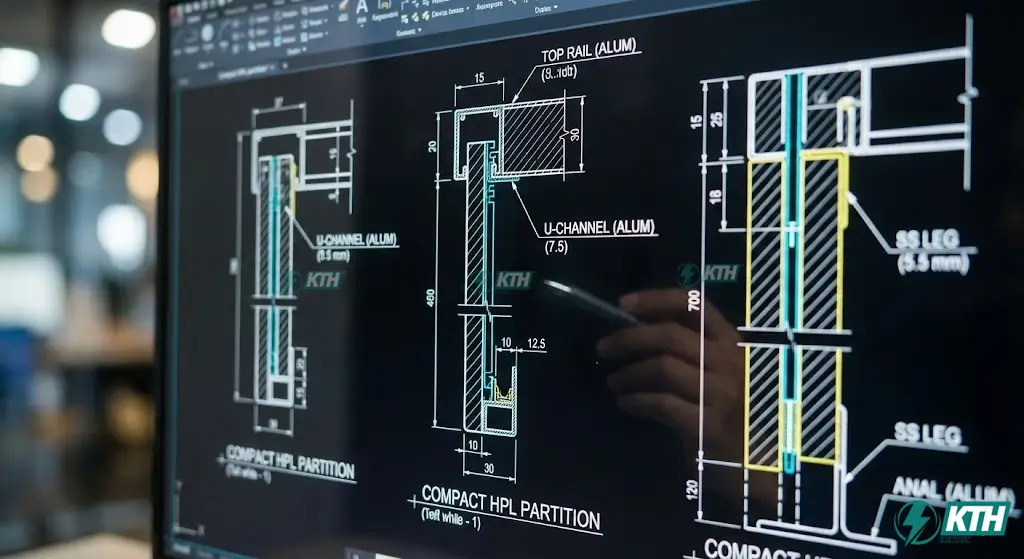

Chi tiết liên kết hệ khung nhôm định hình
Hệ nhôm không chỉ để đẹp, nó là “bộ xương” giữ cho vách đứng vững.
- Mặt cắt nhôm nóc (Top Rail): Thanh xà ngang chạy trên đỉnh, giữ ổn định và chống rung. Thể hiện độ dày nhôm (1-1.2mm) và khe ngậm tấm.
- Mặt cắt nhôm hèm (Door Stop): Lắp cạnh cửa, có gioăng cao su giảm chấn giúp đóng êm, che khe hở.
- Mặt cắt nhôm U (U-Channel): Liên kết tấm với tường và tấm với tấm (ở góc vuông).

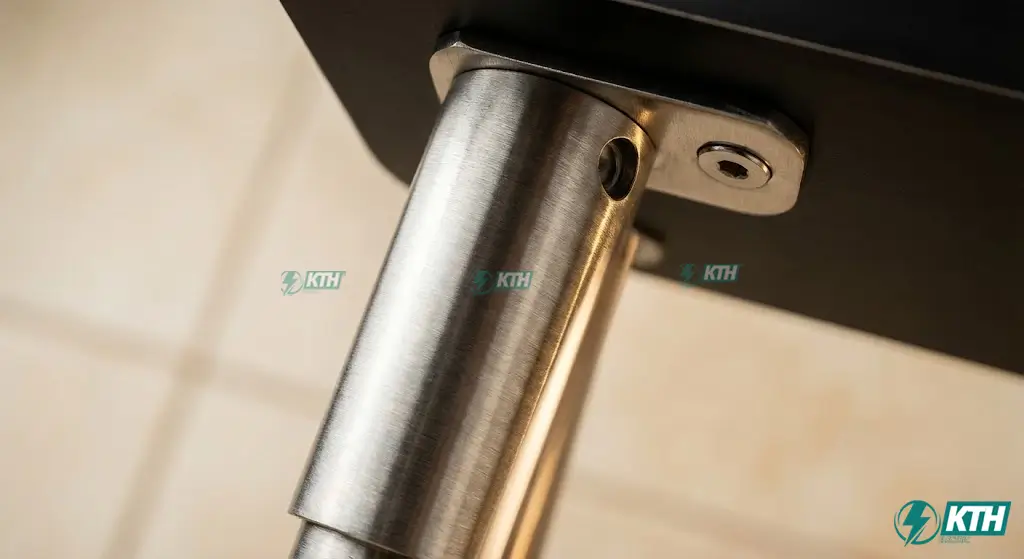

Chi tiết lắp đặt phụ kiện Inox 304/316
Trong môi trường ẩm ướt, chỉ có kim loại như Inox 304 (hoặc 316) mới chịu nổi. Không dùng Inox 201.
- Cấu tạo chân vách: Phải có ren tăng chỉnh để bù độ dốc sàn (1-2%), giữ vách phẳng.
- Vị trí bắt bản lề tự đóng: Tấm Compact cứng nhưng giòn. Cần ghi chú: “Sử dụng vít Inox, khoan mồi mũi D3 trước khi bắt vít”.
- Chi tiết khóa và tay nắm: Cao độ lắp chuẩn 1000mm – 1100mm từ sàn.
Hướng Dẫn Triển Khai Bản Vẽ Shop Drawing & Biện Pháp Thi Công
Tóm tắt: Quy trình bắt buộc: Khảo sát hiện trạng (check Conflict) -> Xác định tim lỗ thoát -> Check cốt nền. Khi vẽ cần tối ưu cắt tấm (Nesting) để giảm DC thừa. Lưu ý gia cố xương sắt nếu lắp trên tường thạch cao.
Có được file thư viện chuẩn mới chỉ là bước khởi đầu. Để biến nó thành một công trình thực tế hoàn hảo và tối ưu lợi nhuận, bạn cần kỹ năng triển khai bản vẽ Shop Drawing. Đây là bước “sống còn” mà tôi luôn yêu cầu đội ngũ kỹ thuật tại KTH Electric phải làm cực kỳ kỹ lưỡng.
Quy trình khảo sát mặt bằng hiện trạng
Trước khi đặt bút vẽ Shop Drawing, bắt buộc phải có số liệu khảo sát địa hình và hiện trạng thực tế:
- Conflict Check: So sánh kích thước thiết kế vs thực tế. Lệch 2cm là tấm biên bị hụt hoặc thừa.
- Xác định vị trí “xương sống”: Tim lỗ thoát thải (tim bệ xí). Vách ngăn phải chia theo tim này.
- Check cốt nền: Nếu sàn dốc quá 2cm, phải chọn chân vách có ren tăng chỉnh dài hơn.
Cách bổ kỹ thuật (Detailing) để tối ưu vật tư – Bài toán kinh tế
Đây là bí quyết tiết kiệm 10-15% chi phí. Phải sắp xếp tấm cắt (nesting) vào khổ 1220x1830mm sao cho phần thừa ít nhất. Tương tự như cách bóc tách khối lượng điện nước.
- Nguyên tắc “Tận dụng tấm lẻ”: Tấm thừa khi cắt cánh cửa (600mm) dùng làm tấm ngăn giữa.
- Quy cách chia đố: Chia nhỏ đố cửa nếu thẩm mỹ cho phép để tận dụng mảnh cắt thừa.
- Thể hiện trên bản vẽ: Dùng Hatch màu khác nhau (Đỏ = tấm nguyên, Xanh = tấm tận dụng) để thợ cắt không nhầm.
Lưu ý các lỗi thường gặp trong bản vẽ CAD
- Sai cao độ chân vách: Vẽ 100mm nhưng thực tế sàn dốc khiến chân bị hụt.
- Quên khe hở kỹ thuật: Bản lề trọng lực cần gap 10-15mm. Vẽ khít là không đóng được cửa.
- Bắt vào tường yếu: Nếu lắp trên vách thạch cao, bắt buộc phải ghi chú “Gia cố khung xương sắt”.
So Sánh Các Loại Vật Liệu Vách Ngăn Trên Bản Vẽ

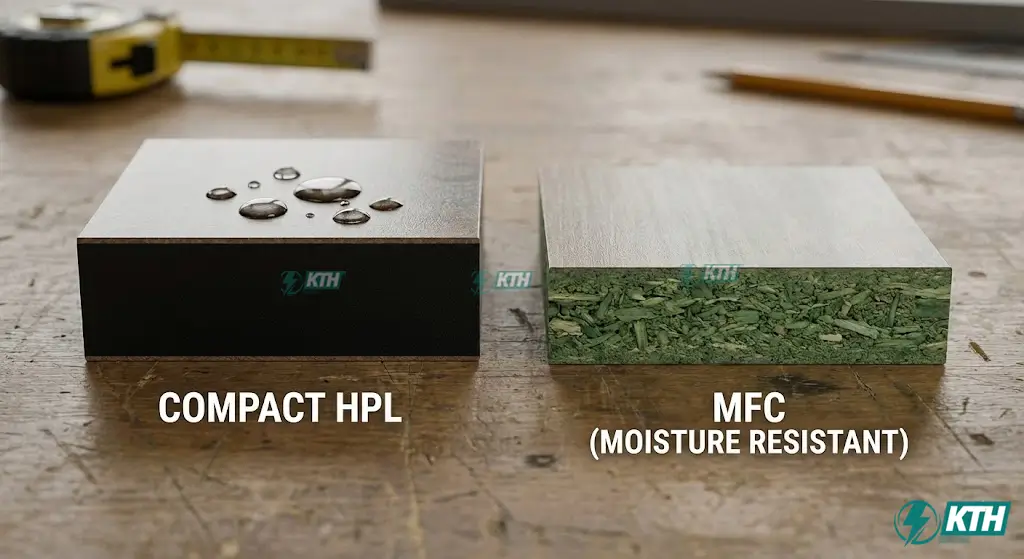

Tóm tắt: Compact HPL (Lõi đặc đen, chịu nước 100%) là chuẩn mực. Compact CDF (Lõi đen xám/tím, chỉ chịu ẩm) là hàng giá rẻ dễ nhầm lẫn. MFC (Lõi dăm xanh) chỉ dùng nơi khô ráo.
Trong file bản vẽ, quy định rõ vật liệu là cực kỳ quan trọng. Bạn cần phân biệt rõ 3 loại chính để tránh tranh chấp, quan trọng như quy trình lấy mẫu thí nghiệm vật liệu xây dựng.
Compact HPL (Chuẩn mực)
Đặc tính: Chịu nước 100%. Lõi cứng, đặc, màu đen tuyền. Cạnh cắt mịn.
Ký hiệu: Hatch dạng Solid hoặc Cross (ANSI37) dày đặc.
Ứng dụng: Mọi loại nhà vệ sinh, tần suất sử dụng cao.
Compact CDF (Cảnh báo)
Đặc tính: KHÔNG chịu nước 100%. Ngâm lâu bị nở. Lõi màu đen xám/tím than.
Cảnh báo: Giá rẻ hơn 20-30%. Phải ghi rõ trong bản vẽ: “Compact HPL loại 1, chịu nước 100%” để tránh bị tráo hàng.
MFC (Ván dăm)
Đặc tính: Lõi dăm xanh (chống ẩm). Phải bọc nhôm cạnh kỹ.
Ứng dụng: Chỉ dùng nơi khô ráo hoặc vách tiểu nam. Ít dùng cho cửa.
Báo Giá Thi Công & Cung Cấp Vách Ngăn Vệ Sinh Compact Trọn Gói
Tóm tắt: Vách 12mm (650k-850k/m2), Vách 18mm (950k-1.200k/m2). Phụ kiện từ 400k-1.200k/bộ. Giá thay đổi tùy màu sắc, kích thước lỡ khổ và khối lượng.
Là người làm nghề, tôi hiểu anh em cần con số để làm BOQ (Bảng khối lượng). Dưới đây là khoảng giá tham khảo (2025-2026) tại KTH Electric:
| Hạng mục / Sản phẩm | Mô tả & Ghi chú | Đơn giá tham khảo (VNĐ) |
|---|---|---|
| Vách Compact HPL 12mm (Loại 1 – Chuẩn) |
Bao gồm: Tấm, phụ kiện Inox 304, nhôm, nhân công lắp đặt hoàn thiện. | 650.000đ – 850.000đ/m2 |
| Vách Compact HPL 18mm (Cao cấp) |
Dành cho tòa nhà hạng A, yêu cầu độ bền vĩnh cửu. | 950.000đ – 1.200.000đ/m2 |
| Phụ kiện Inox 304 thường | Bộ phụ kiện tiêu chuẩn. | ~400.000đ – 500.000đ/bộ |
| Phụ kiện Chính hãng (Aogao, Hoode…) |
Hàng nhập khẩu cao cấp. | ~700.000đ – 1.200.000đ/bộ |
| Phụ kiện Inox 316 | Chuyên dụng cho môi trường axit, hóa chất. | Giá liên hệ |
👉 Cần báo giá chính xác theo bản vẽ CAD? Hãy gửi file ngay cho chúng tôi qua Zalo hoặc Liên hệ Email. Kỹ sư KTH Electric sẽ bóc tách và tối ưu trong 30 phút.
Câu Hỏi Thường Gặp (FAQs) – Giải Quyết Vấn Đề Của Bạn
Q1: Tôi không cài Autocad, làm sao xem được file bản vẽ mẫu?
A: Bạn có thể dùng Autodesk Viewer (web) hoặc tải DWG TrueView. Nếu cần gấp, liên hệ Zalo KTH Electric để nhận file PDF. Nếu lỗi font, xem thêm cách khắc phục lỗi font CAD TCVN3.
Q2: Nên dùng tấm Compact dày 12mm hay 18mm?
A: 90% công trình nên dùng 12mm (đủ cứng, nhẹ, giá tốt). Tấm 18mm chỉ dùng khi ngân sách lớn hoặc cửa quá cao (>2.2m).
Q3: Tôi có thể xin file biện pháp thi công để làm hồ sơ thầu không?
A: Chắc chắn rồi! Trong link Google Drive có sẵn file “Thuyết minh biện pháp thi công” và bản vẽ biện pháp an toàn lao động để bạn chỉnh sửa.
Q4: Vách ngăn Compact có chịu được tàn thuốc lá không?
A: Có. Bề mặt phủ Melamine và lớp Overlay chịu nhiệt cực tốt, không cháy, dễ lau sạch. Tuân thủ tốt Nghị định 136/2020/NĐ-CP về PCCC.
