Tiết Diện Dây Dẫn Là Gì? Công Thức Tính & Bảng Chọn Dây Chuẩn An Toàn 2026

👤 Tác giả: Kỹ Sư Điện – Đỗ Tân Tuấn (20 năm kinh nghiệm)

🏢 Tham vấn: Công Ty TNHH KTH Electric

Kỹ sư điện KTH Electric đang kiểm tra tiết diện dây dẫn điện và đo dòng điện định mức tại tủ điện gia đình để đảm bảo an toàn, tránh quá tải đường dây. — Việc tính toán và kiểm tra tiết diện dây dẫn thực tế là bước quan trọng nhất để bảo vệ ngôi nhà của bạn khỏi “bà hỏa”.

Mục lục

Đừng đùa với “thần hỏa” chỉ vì chọn sai dây điện

Bạn có biết rằng, theo thống kê không chính thức từ các đội cứu hỏa mà tôi từng làm việc cùng, hơn 70% các vụ hỏa hoạn tại nhà dân và nhà xưởng bắt nguồn từ sự cố hệ thống điện? Trong đó, nguyên nhân hàng đầu không phải do thiết bị hỏng, mà là do chập cháy vì quá tải điện đường dây.

Nhiều gia chủ khi xây nhà thường chỉ quan tâm đến mẫu đèn chùm nào đẹp, công tắc nào sang, mà phó mặc việc chọn dây dẫn điện cho thợ nề hoặc tự mua loại rẻ nhất để “tiết kiệm”. Đó là một sai lầm chết người.

Hôm nay, với tư cách là đại diện của KTH Electric, tôi sẽ giải thích cặn kẽ cho bạn: Tiết diện dây dẫn là gì? Tại sao nó lại là “mạch máu” quyết định sự sống còn của cả hệ thống điện? Và quan trọng nhất, tôi sẽ đưa cho bạn “cần câu” – tức là công thức và phương pháp để bạn tự kiểm tra xem thợ làm có đúng hay không.

Tiết diện dây dẫn là gì?

💡 Trả lời nhanh: Tiết diện dây dẫn (S) là diện tích mặt cắt ngang của lõi dẫn điện (đơn vị $mm^2$ ). Chọn đúng tiết diện giúp ngăn ngừa cháy nổ, giảm hao phí điện năng và bảo vệ tuổi thọ thiết bị.

Nếu bạn tra Google, bạn sẽ thấy những định nghĩa rất khô khan. Nhưng dưới góc độ của một kỹ sư 20 năm nghề, hãy hiểu đơn giản thế này:

Định nghĩa kỹ thuật:

Tiết diện dây dẫn (Wire Cross-section Area) là diện tích mặt cắt ngang của phần lõi kim loại dẫn điện (thường là Đồng hoặc Nhôm) nằm bên trong lớp vỏ cách điện.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

✔ Đơn vị đo lường tiêu chuẩn quốc tế và tại Việt Nam là $mm^2$ (milimét vuông).
✔ Trong ngôn ngữ thị trường hay gọi là “dây mấy chấm”. Ví dụ: Dây điện dân dụng $1.5 mm^2$ gọi là “dây một chấm rưỡi”, dây $4.0 mm^2$ gọi là “dây bốn chấm”.

Hình dung thực tế (Analogy):

Hãy tưởng tượng dòng điện chạy trong dây dẫn giống như dòng nước chảy trong ống nước:

Dòng điện ( $I$ – Ampe) chính là lưu lượng nước chảy mạnh hay yếu.
Tiết diện dây dẫn ( $S$ – $mm^2$ ) chính là độ to/nhỏ của lòng ống nước.

Nếu bạn cố ép một lượng nước cực lớn (dòng điện cao) chảy qua một cái ống nước bé tí (tiết diện nhỏ), chuyện gì sẽ xảy ra? Ống sẽ bị áp lực lớn, có thể vỡ. Với dây điện, nó không vỡ ngay, mà nó sẽ sinh nhiệt. Nhiệt độ tăng cao làm chảy lớp vỏ nhựa PVC, dẫn đến chập hai dây vào nhau và… “Bùm” – hỏa hoạn xảy ra.

Tại sao phải tính toán tiết diện dây dẫn? (Why it matters?)

Không phải ngẫu nhiên mà các kỹ sư tại KTH Electric luôn dành hàng giờ để bóc tách khối lượng bản vẽ điện trước khi thi công. Việc chọn đúng tiết diện dây mang lại 4 lợi ích cốt lõi sau:

🛡️ Đảm bảo an toàn tính mạng

Đây là yếu tố tiên quyết. Chọn đúng dây giúp ngăn chặn hiện tượng phát nhiệt quá mức, loại bỏ nguy cơ cháy nổ do quá tải.

💰 Hiệu quả kinh tế

Tránh ném tiền qua cửa sổ khi chọn dây quá lớn. Tránh hao phí Điện năng tiêu thụ tỏa nhiệt vô ích khi dây quá nhỏ khiến hóa đơn tăng cao.

⚙️ Bảo vệ thiết bị

Dây nhỏ gây sụt áp (Voltage Drop), làm lốc máy lạnh nhanh hỏng, đèn chập chờn do điện áp đầu cuối không đủ 220V.

📈 Dễ dàng nâng cấp

Tính toán đúng giúp có “dư lượng” an toàn để lắp thêm thiết bị sau này mà không cần đục tường đi dây điện trong nhà lại từ đầu.

Công thức tính tiết diện dây dẫn chính xác nhất (The Secret Formula)

📐 Công thức gốc:

$S = \frac{I}{J}$

Trong đó: I là cường độ dòng điện (A), J là mật độ dòng cho phép ( $6 A/mm^2$ với Đồng).

Cách tính tiết diện dây dẫn điện theo công suất và mật độ dòng điện J bằng công thức S=I/J chuẩn xác nhất cho điện dân dụng. — Áp dụng công thức $S=I/J$ giúp bạn tìm ra chính xác cỡ dây cần thiết, không lo chọn sai gây lãng phí hay mất an toàn.

Áp dụng công thức $S=I/J$ giúp bạn tìm ra chính xác cỡ dây cần thiết, không lo chọn sai gây lãng phí hay mất an toàn.

Rất nhiều bài viết trên mạng đưa ra các bảng số liệu chung chung mà không giải thích nguồn gốc. Là một người làm kỹ thuật, tôi muốn bạn nắm được cái “gốc”. Công thức này là bất di bất dịch trong ngành điện.

Công thức tổng quát để tính tiết diện dây dẫn là:

$S = \frac{I}{J}$

Trong đó:

$S$ : Là tiết diện dây dẫn cần tìm (đơn vị: $mm^2$ ).
$I$ : Là cường độ dòng điện chạy qua dây dẫn (đơn vị: $A$ – Ampe).
$J$ : Là mật độ dòng điện cho phép (đơn vị: $A/mm^2$ ).

Phân tích các biến số trong công thức (Deep Dive):

a. Biến số $J$ (Mật độ dòng điện cho phép)

Đây là thông số kỹ thuật phụ thuộc vào chất liệu dây dẫn. Bạn không cần tính, chỉ cần nhớ như in trong đầu:

Đối với dây Đồng ( $Cu$ ): Đây là loại phổ biến nhất trong gia đình. Mật độ dòng cho phép $J \approx 6 \, A/mm^2$ . Tức là 1mm vuông dây đồng chịu được dòng điện 6 Ampe an toàn.
Đối với dây Nhôm ( $Al$ ): Thường dùng cho đường dây tải điện ngoài trời hoặc các công trình cũ. $J \approx 4.5 \, A/mm^2$ . Nhôm dẫn điện kém hơn đồng nên chịu tải thấp hơn.

b. Biến số $I$ (Cường độ dòng điện)

Cái này bạn phải tính toán dựa trên thiết bị bạn đang dùng. Chúng ta có công thức liên hệ giữa Dòng điện ( $I$ ), Công suất ( $P$ ) và Hiệu điện thế ( $U$ ) như sau:

Trường hợp 1: Điện 1 pha (220V)

Hầu hết các hộ gia đình Việt Nam dùng loại này.

$I = \frac{P}{U}$

$P$ : Tổng công suất ( $W/kW$ ).
$U$ : Hiệu điện thế ( $220V$ ).

> Ví dụ thực chiến: Bếp từ $4400W$ ( $4.4kW$ ).
Dòng điện $I = 4400 / 220 = 20A$ .

Trường hợp 2: Điện 3 pha (380V)

Dành cho nhà xưởng, thang máy, biệt thự lớn.

$I = \frac{P}{\sqrt{3} \times U \times \cos\phi \times \eta}$

$U$ : 380V.
$\cos\phi$ : Hệ số công suất (lấy 0.8).
$\eta$ : Hiệu suất (lấy 1).

Quy trình 5 bước chọn dây điện cho nhà ở (Hướng dẫn thực hành)

🛠️ Tóm tắt quy trình: (1) Tổng hợp công suất P ➔ (2) Xác định nguồn (1 pha/3 pha) ➔ (3) Tính dòng điện I ➔ (4) Tính tiết diện lý thuyết S ➔ (5) Chọn dây thực tế (Làm tròn lên & cộng hệ số an toàn).

Lý thuyết là vậy, nhưng khi tôi đi tư vấn cho khách hàng tại KTH Electric, tôi luôn áp dụng quy trình 5 bước chuẩn hóa này để không bỏ sót bất kỳ chi tiết nào. Bạn hãy lấy giấy bút ra và làm theo nhé.

Bước 1: Tổng hợp công suất tiêu thụ ( $P$ )

Hãy liệt kê tất cả các thiết bị sẽ dùng chung một đường dây. Lưu ý: Nhìn vào tem kỹ thuật phía sau thiết bị để thấy số $W$ .
Ví dụ phòng ngủ: Điều hòa (~1500W) + Máy sấy (1000W) + Đèn/Quạt (200W) = 2700W.

Bước 2: Xác định nguồn điện

Xác định xem dùng điện 1 pha 2 dây (gia đình) hay điện 3 pha. 90% trường hợp là 1 pha.

Bước 3: Tính dòng điện làm việc ( $I$ )

Áp dụng $I = P/U$ . Với ví dụ trên: $I = 2700W / 220V = \mathbf{12.27 A}$ .

Bước 4: Tính toán tiết diện lý thuyết ( $S$ )

Áp dụng $S = I/J$ . Dùng dây đồng ( $J=6$ ): $S = 12.27 / 6 = \mathbf{2.045 \, mm^2}$ .

Bước 5: Lựa chọn dây thực tế (Quan trọng nhất)

Kết quả là $2.045 mm^2$ nhưng thị trường không có dây này. Tuyệt đối không làm tròn xuống. Phải làm tròn lên cấp gần nhất: Chọn dây 2.5 mm^2.

Lời khuyên chuyên gia: Nếu điều kiện cho phép hoặc đường dây đi âm tường khó thay thế, hãy cộng thêm hệ số an toàn (20-30%). Tôi sẽ khuyên dùng dây 4.0 cho trường hợp này để dự phòng tương lai.

Bảng tra tiết diện dây dẫn theo công suất (Chuẩn IEC/TCVN)

📊 Quick Guide:
– Chiếu sáng: 1.5mm²
– Ổ cắm thường: 2.5mm²
– Bếp từ/Điều hòa: 4.0mm²
– Nguồn tổng: ≥ 10.0mm²

Nếu bạn cảm thấy việc bấm máy tính theo công thức $S=I/J$ quá phức tạp, hoặc bạn sợ tính sai, thì đừng lo. Với kinh nghiệm hơn 20 năm làm nghề, tôi đã tổng hợp lại “Bảng Vàng” chọn dây dưới đây. Đây là bảng đúc kết từ hàng ngàn công trình thực tế và dựa trên catalogue chuẩn của các hãng lớn như Cadivi, Daphaco.

Bạn có thể tham khảo bảng tra công suất chịu tải dây điện chi tiết hoặc lưu ảnh này về điện thoại để dùng bất cứ khi nào đi mua vật tư điện.

a. Bảng chọn dây dẫn điện gia đình (Điện 1 Pha – 220V)

Nhóm thiết bị	Công suất (P)	Dòng điện (I)	Tiết diện ( $mm^2$ )	Ứng dụng thực tế
Chiếu sáng & Quạt	$\leq 1 kW$	$< 5A$	1.5 $mm^2$	Bóng đèn LED, quạt trần, ổ cắm sạc.
Ổ cắm thông thường	$1 kW - 3 kW$	$5A - 15A$	2.5 $mm^2$	Nồi cơm, ấm siêu tốc, máy sấy, PC.
Thiết bị lớn	$3 kW - 5 kW$	$15A - 25A$	4.0 $mm^2$	Bình nóng lạnh, điều hòa, bếp hồng ngoại.
Thiết bị đặc biệt nặng	$5 kW - 8 kW$	$25A - 40A$	6.0 $mm^2$	Bếp từ đôi/ba, máy bơm lớn.
Nguồn tổng tầng/nhà	$> 8 kW$	$> 40A$	≥ 10.0 $mm^2$	Dây trục chính, từ tủ điện tổng MSB.

⚠️ Lưu ý quan trọng từ KTH Electric:

Đối với dây nguồn tổng, bạn không nên tiết kiệm. Tôi thường tư vấn khách hàng dùng dây Trần Phú hoặc Cadivi loại $10.0 mm^2$ hoặc thậm chí $16.0 mm^2$ . Thay dây trục chính chạy ngầm là cả một cơn ác mộng đục phá.

b. So sánh Dây Đồng ( $Cu$ ) và Dây Nhôm ( $Al$ ) – Nên chọn loại nào?

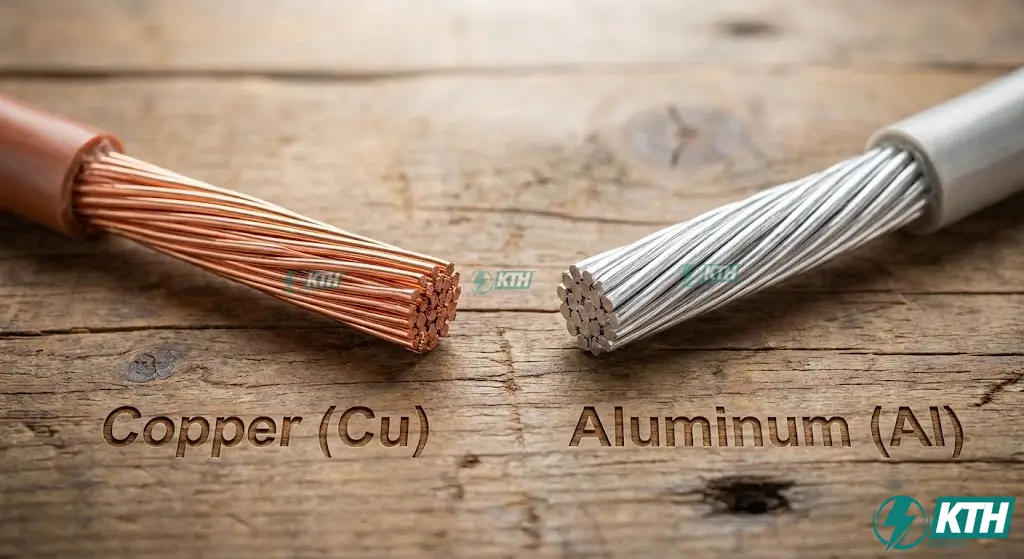

So sánh dây dẫn điện lõi đồng và dây dẫn lõi nhôm, phân biệt màu sắc và đặc tính kỹ thuật để chọn dây nguồn phù hợp. — Đồng (trái) dẫn điện tốt hơn và bền hơn, trong khi Nhôm (phải) thường chỉ dùng cho truyền tải ngoài trời do giá rẻ.

Trong quá trình tư vấn, câu hỏi tôi nhận được nhiều nhất là: “Tại sao không dùng dây nhôm cho rẻ?”. Để giải đáp, tôi lập bảng so sánh chi tiết:

Tiêu chí	Dây Đồng (Cu)	Dây Nhôm (Al)	Đánh giá chuyên gia
Mật độ dòng (J)	Cao (6 $A/mm^2$ )	Thấp (4.5 $A/mm^2$ )	Đồng dẫn điện tốt hơn hẳn.
Độ bền cơ học	Dẻo, dai.	Giòn, dễ gãy.	Đồng hợp đi âm tường uốn lượn.
Khả năng đấu nối	Chắc, tiếp xúc tốt.	Lỏng, dễ oxy hóa.	Nhôm dễ gây chập chờn.
Ứng dụng	Điện dân dụng, trong nhà	Điện lực, ngoài trời	Nhôm chỉ dùng cho cột điện.

Lời khuyên: Trong nhà ở gia đình, tuyệt đối 100% nên dùng dây Đồng. Đừng đánh đổi bằng nguy cơ chập cháy do dây điện bị oxy hóa mối nối.

Kinh nghiệm “xương máu” chọn dây điện từ chuyên gia 20 năm

🎓 3 Nguyên tắc vàng:
1. “Thừa hơn Thiếu”: Luôn cộng hệ số an toàn 20-30%.
2. Nói KHÔNG với dây “thiếu ly”: Chỉ mua hàng chính hãng (Cadivi, Trần Phú…).
3. Tính độ sụt áp: Tăng tiết diện nếu kéo dây xa >30m.

Lý thuyết sách vở đôi khi khác xa thực tế. Dưới đây là những “bí mật nghề nghiệp” mà ít thợ điện nào chia sẻ kỹ với bạn, nhưng tại KTH Electric, chúng tôi luôn minh bạch để khách hàng an tâm nhất.

Bí mật 1: Nguyên tắc “Thừa hơn Thiếu” và hệ số dự phòng

Khi tính toán ra tiết diện $S$ , đừng bao giờ chọn dây “vừa khít”.
Ví dụ: Tính dòng 18A, dây 2.5 chịu ~19A. Bạn nghĩ “Đủ rồi” -> SAI LẦM!
Thực tế môi trường Việt Nam nóng, dây đi trong ống chật sẽ bị giảm khả năng tải.
Kinh nghiệm: Luôn cộng thêm 20-30% hệ số an toàn điện. Tính ra 2.5 hãy mua dây 4.0 nếu có thể.

Bí mật 2: Cẩn thận với dây “Thiếu ly, thiếu thước”

Thị trường dây cáp điện có nhiều loại dây ghi 2.5 nhưng ruột chỉ 1.8. Dùng loại này cực kỳ nguy hiểm vì dây sẽ nóng ran và chảy nhựa.
Giải pháp: Chỉ mua thương hiệu uy tín như Cadivi (Thibidi), Trần Phú, Daphaco.

Bí mật 3: Đừng quên tính đến “Độ sụt áp”

Nếu nhà rất dài (ống >30m) hoặc kéo dây từ cột vào nhà xa, bạn buộc phải tăng tiết diện dây lên 1-2 cấp để khắc phục sụt áp, tránh điện cuối nguồn bị yếu.

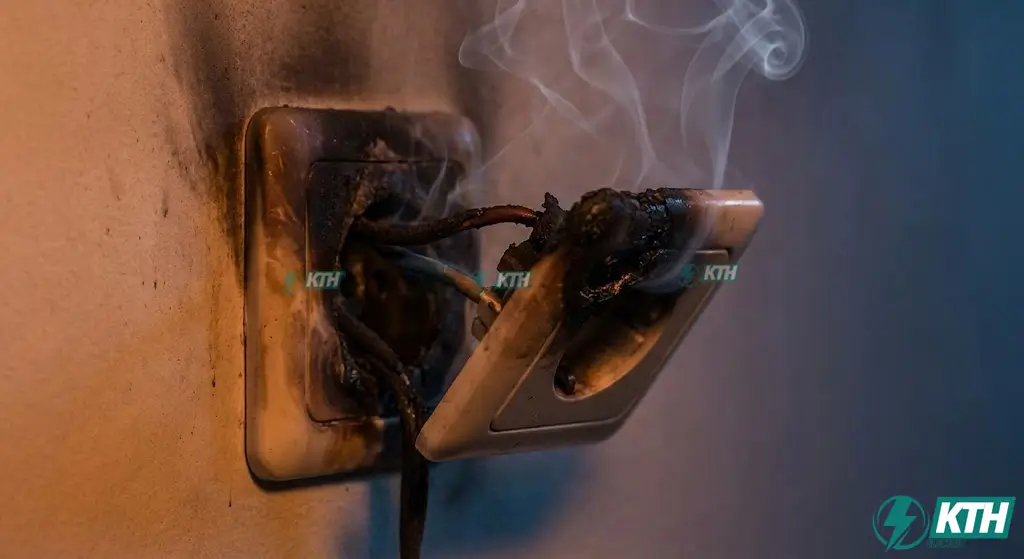

Hình ảnh ổ cắm điện bị cháy đen và nóng chảy nhựa do quá tải đường dây vì chọn tiết diện dây dẫn quá nhỏ so với công suất thiết bị. — Hậu quả khôn lường của việc dùng dây “thiếu ly” hoặc tiết diện nhỏ: Dây nóng chảy, gây chập cháy ngay trong tường nhà bạn.

7. Câu hỏi thường gặp (FAQs) – Giải quyết vấn đề người dùng

1. Công suất 1kW (1000W) thì dùng dây điện tiết diện bao nhiêu?

Với công suất 1kW (dòng ~4.5A), bạn nên dùng dây tối thiểu là 1.5 mm^2. Nếu làm ổ cắm, nên dùng dây 2.5 mm^2 cho thoải mái.

2. Dây điện 2.5 chịu tải được bao nhiêu Watt?

Dây đồng 2.5 mm^2 chịu dòng an toàn 15A-20A, tương đương 3300W đến 4400W. Tuy nhiên, để bền bỉ, chỉ nên dùng cho tải thường xuyên dưới 3000W.

3. Bếp từ đôi (4000W-5000W) dùng dây mấy chấm?

Bếp từ ngốn điện lớn. Tuyệt đối không dùng dây 2.5. Bạn bắt buộc phải dùng dây 4.0 mm^2 trở lên (tốt nhất là 6.0 mm^2) và đi kèm Aptomat (CB) riêng.

4. Nên đi dây đơn (cứng) hay dây đôi (mềm) cho hệ thống điện âm tường?

Dây điện 1 lõi (đơn cứng): Dẫn điện tốt, giá rẻ hơn, nhưng khó luồn ống góc cua.
Dây đơn mềm: Dễ thi công, được ưu tiên dùng cho nhà phố hiện đại.

5. Tiết diện dây dẫn tiếng Anh là gì?

Thuật ngữ là “Wire Cross-section Area” hoặc “Wire Gauge” (chuẩn AWG). Lưu ý số AWG càng lớn thì dây càng nhỏ.

Người dùng đang tra bảng chọn tiết diện dây dẫn theo công suất trên điện thoại khi đi mua dây cáp điện Cadivi chính hãng. — Đừng quên lưu lại “Bảng tra tiết diện dây dẫn” vào điện thoại để tự tin lựa chọn đúng loại dây khi ra cửa hàng vật tư.

8. Kết luận: An toàn điện bắt đầu từ sự hiểu biết

“Tiết diện dây dẫn” nghe có vẻ khô khan, nhưng nó là lá chắn bảo vệ an toàn cho cả gia đình bạn. Hãy nhớ kỹ công thức thần thánh: $S = I/J$ . Và luôn tâm niệm nguyên tắc của KTH Electric: “Thừa một chút thì an tâm cả đời, thiếu một chút thì lo âu mãi mãi”.

Nếu bạn đang xây nhà, sửa chữa hệ thống điện hoặc đơn giản là muốn kiểm tra an toàn điện định kỳ cho ngôi nhà của mình nhưng chưa biết bắt đầu từ đâu, đừng ngần ngại liên hệ với chúng tôi.
