TCVN 2737:2023 Thay Thế 1995: 5 Sai Lầm “Chết Người” Khi Tính Gió

Sự xuất hiện của TCVN 2737:2023 không chỉ đơn thuần là một bản cập nhật số liệu. Đó là một cuộc “đại phẫu” về tư duy thiết kế, đưa ngành xây dựng Việt Nam tiệm cận với chuẩn mực quốc tế (tương đồng với Eurocode và ASCE 7).

Tại KTH Electric, với kinh nghiệm tư vấn thi công cơ điện (M&E) cho hàng trăm dự án, chúng tôi hiểu rằng: Một hệ thống cơ điện an toàn phải nằm trong một kết cấu vững chắc. Bài viết này sẽ giúp bạn nắm bắt cốt lõi của tiêu chuẩn mới, tránh những sai lầm “chết người” trong tính toán.

[Image of electrical single line diagram example]

1. Tổng Quan Về TCVN 2737:2023 Và Phạm Vi Áp Dụng

💡 Tóm tắt cốt lõi: TCVN 2737:2023 là Tiêu chuẩn Quốc gia mới nhất về Tải trọng và Tác động, có hiệu lực thi hành ngay lập tức kể từ ngày 19/06/2023, thay thế hoàn toàn TCVN 2737:1995. Tiêu chuẩn này bắt buộc áp dụng cho mọi kết cấu xây dựng dân dụng, công nghiệp và hệ thống kỹ thuật hạ tầng (MEP).

Để áp dụng đúng, trước hết bạn phải hiểu đúng về tính pháp lý của nó. Đây là nền tảng để bảo vệ hồ sơ thiết kế trước các đơn vị thẩm tra.

TCVN 2737:2023 thay thế TCVN 2737:1995 khi nào?

Trả lời: Chính thức thay thế từ ngày 19/06/2023 theo Quyết định số 1246/QĐ-BKHCN. Mọi tính toán dựa trên chuẩn 1995 cho dự án mới đều không còn giá trị pháp lý.

Ngày 19/06/2023, Bộ Khoa học và Công nghệ đã ban hành Quyết định số 1246/QĐ-BKHCN, chính thức công bố Tiêu chuẩn Quốc gia TCVN 2737:2023.

• ✔Trạng thái: Có hiệu lực thi hành ngay lập tức.
• ✔Hệ quả: Tiêu chuẩn này thay thế hoàn toàn TCVN 2737:1995. Mọi trích dẫn, tính toán dựa trên tiêu chuẩn 1995 trong các hồ sơ thiết kế mới đều không còn giá trị pháp lý.

Đối tượng và công trình bắt buộc áp dụng

Phạm vi: Áp dụng cho nhà bê tông, kết cấu thép, nhà xưởng công nghiệp và đặc biệt là tải trọng thiết bị cơ điện (MEP) đặt trên mái hoặc sàn kỹ thuật. Không áp dụng cho công trình giao thông, thủy lợi.

Phạm vi áp dụng của TCVN 2737:2023 rất rộng, bao gồm:

• Kết cấu xây dựng: Nhà bê tông cốt thép, kết cấu thép, nhà gạch đá, nền móng. Bạn có thể tham khảo thêm về bản vẽ kết cấu thép nhà xưởng để hiểu cách áp dụng thực tế.
• Công trình công nghiệp: Hệ thống điện nhà máy, kho bãi, silô, các trạm kỹ thuật như lắp đặt trạm biến áp.
• Hệ thống Kỹ thuật (MEP): Đây là điểm anh em điện nước cần lưu ý. Tải trọng của các thiết bị nặng như Máy phát điện, Chiller, máy biến áp, hay các tấm pin Solar Panels đặt trên mái hoặc sàn kỹ thuật bắt buộc phải tuân thủ các hệ số an toàn mới.

(Lưu ý: Tiêu chuẩn này KHÔNG áp dụng cho công trình giao thông cầu đường, thủy lợi đê đập – những loại này có tiêu chuẩn chuyên ngành riêng).

Quy định chuyển tiếp cho các dự án đã phê duyệt

Quy định: Dự án ĐÃ phê duyệt trước 19/06/2023 được giữ nguyên tiêu chuẩn cũ. Dự án ĐANG thiết kế hoặc CHƯA phê duyệt bắt buộc phải cập nhật theo chuẩn mới 2023.

Đây là “nỗi đau đầu” của nhiều Chủ đầu tư khi tiêu chuẩn mới ra đời giữa chừng. Theo nguyên tắc pháp lý:

1. Dự án ĐÃ phê duyệt thiết kế kỹ thuật/thiết kế bản vẽ thi công trước thời điểm hiệu lực: Được phép tiếp tục áp dụng TCVN 2737:1995 (trừ khi Chủ đầu tư tự nguyện muốn cập nhật để an toàn hơn).
2. Dự án ĐANG thiết kế hoặc CHƯA phê duyệt: Bắt buộc phải tính toán lại hoặc điều chỉnh theo TCVN 2737:2023.

2. So Sánh TCVN 2737:2023 Và TCVN 2737:1995 (5 Điểm Mới Cốt Lõi)

💡 Điểm khác biệt chính: Tiêu chuẩn 2023 sử dụng vận tốc gió 3 giây (3s Gust) thay vì trung bình 10 phút; Hệ số độ tin cậy gió tăng lên 2.1; Bổ sung dạng địa hình D (đô thị lớn); và bắt buộc tính toán động thông qua Hệ số hiệu ứng giật () thay vì tách riêng Tĩnh/Động như trước.

Nếu bạn không có thời gian đọc hết 100 trang tiêu chuẩn, hãy nắm chắc 5 điểm khác biệt “cốt tử” dưới đây để không bị lạc hậu.

Thay đổi từ Vận tốc gió 10 phút sang Gió 3 giây (3s Gust)

Tại sao đổi? Gió giật trong tích tắc (3 giây) là nguyên nhân chính gây hư hỏng bề mặt, bay mái tôn, vỡ kính… chứ không phải gió thổi đều. Số liệu mới này sát với thực tế phá hoại hơn.

Trước đây, chúng ta dùng bản đồ phân vùng gió dựa trên số liệu cũ. TCVN 2737:2023 sử dụng số liệu quan trắc mới nhất với khái niệm Gió 3 giây.

Các hư hỏng kết cấu (bay mái tôn, vỡ kính, sập biển báo, hay hỏng kim chống sét ngoài trời) thường xảy ra do các cơn gió giật cực mạnh trong tích tắc, chứ không phải gió thổi đều. Dùng gió 3s giúp tính toán sát thực tế phá hoại hơn.

Cập nhật 4 Dạng địa hình (A, B, C, D)

Đây là “cứu cánh” kinh tế cho các chủ đầu tư tại các thành phố lớn:

• Dạng A: Trống trải hoàn toàn (Bờ biển, ven hồ lớn).
• Dạng B: Tương đối trống trải (Vùng nông thôn, ngoại ô).
• Dạng C: Có vật che chắn (Vùng ngoại ô có cây, cụm nhà thấp).
• Dạng D (MỚI): Khu vực đô thị có mật độ xây dựng dày đặc, chiều cao vật chắn trung bình > 10m.

Ví dụ: Nếu công trình thi công điện tòa nhà M&E của bạn nằm ở Quận 1, Quận 3 (TP.HCM) lọt thỏm giữa “rừng” cao ốc, bạn được tính theo Dạng D. Áp lực gió giảm đáng kể, tiết kiệm chi phí kết cấu.

Điều chỉnh giá trị Hoạt tải sử dụng (Live Loads)

• Gara ô tô: Tính toán kỹ hơn cho tải trọng xe (đặc biệt là xe điện có trọng lượng lớn). Điều này quan trọng khi bạn thiết kế lắp đặt trạm sạc xe điện trong tầng hầm.
• Mái: Quy định rõ hoạt tải sửa chữa mái. Anh em KTH Electric khi leo lên bảo trì tháp giải nhiệt (Cooling Tower) hay lắp điện mặt trời sẽ an toàn hơn.
• Hệ số giảm hoạt tải: Cho phép giảm hoạt tải theo diện tích sàn () và số tầng () khoa học hơn, tránh lãng phí vật liệu.

3. Hướng Dẫn Tính Toán Tải Trọng Gió Theo TCVN 2737:2023 (Chi Tiết)

💡 Công thức gió mới: . Điểm mấu chốt là xác định chính xác Hệ số hiệu ứng giật (). Với nhà thấp tầng (công trình cứng), . Với nhà cao tầng (công trình mềm), phải tính dựa trên tần số dao động.

Phần này đi sâu vào kỹ thuật, đặc biệt hữu ích cho các kỹ sư kết cấu và thiết kế hệ thống chống sét chịu lực gió.

Công thức tính tải trọng gió

Tải trọng gió tính toán () tác dụng lên công trình được xác định:

• : Áp lực gió cơ bản (3s, chu kỳ lặp tùy cấp công trình).
• : Hệ số thay đổi áp lực gió theo độ cao và dạng địa hình.
• : Hệ số khí động ().
• : Hệ số hiệu ứng giật (Gust Effect Factor).

Cách xác định Hệ số hiệu ứng giật ()

Lưu ý quan trọng: Không được mặc định cho mọi trường hợp. Các tòa nhà siêu cao tầng có hình dáng phức tạp có thể có .

Đây là điểm thay đổi lớn nhất so với việc cộng “Gió tĩnh + Gió động” ngày xưa.

1. Công trình cứng (): Thường là nhà thấp tầng, thi công điện nhà xưởng thấp tầng. tính theo công thức đơn giản hóa, thường quanh mức 0.85.
2. Công trình mềm (): Thường là nhà cao tầng, tháp mảnh. Bắt buộc tính toán chính xác dựa trên tham số động học (tần số, tỷ số cản).

Hướng dẫn tra hệ số khí động ()

TCVN 2737:2023 bổ sung sơ đồ cho mái dốc, mái răng cưa (Sawtooth) và mái vòm. Hệ số giờ đây chia thành (áp lực ngoài) và (áp lực trong). Bạn cần tổ hợp cả hai để tính áp lực lên xà gồ hoặc các hệ giá đỡ hệ thống điện năng lượng mặt trời áp mái.

Lưu ý khi nhập tải vào Etabs/SAP2000

• Cách thủ công: Tính giá trị gió tại từng tầng bằng Excel, nhập vào tâm cứng trong Etabs.
• Cách mượn tiêu chuẩn ASCE 7-16: Chọn ASCE 7-16 trong Etabs, hiệu chỉnh thông số (, ) để khớp với TCVN 2737:2023.

4. Quy Trình 5 Bước Tính Toán Kết Cấu Theo Tiêu Chuẩn Mới

Quy trình chuẩn: (1) Xác định vùng gió & địa hình → (2) Tính Tĩnh/Hoạt tải/MEP → (3) Tổ hợp tải trọng () → (4) Mô hình & Phân tích → (5) Kiểm tra chuyển vị & Gia tốc đỉnh.

Để tránh bị “loạn”, tôi đúc kết quy trình 5 bước chuẩn mực mà đội ngũ KTH Electric áp dụng cho các dự án từ thi công điện biệt thự Luxury đến cao ốc.

1. Xác định vùng gió & địa hình: Tra cứu , dùng Google Earth Pro xác định dạng A, B, C hay D.
2. Xác định Tĩnh tải, Hoạt tải & Tải trọng MEP:
   • Tĩnh tải: Trọng lượng bản thân, hoàn thiện.
   • Hoạt tải: Tra bảng theo công năng.

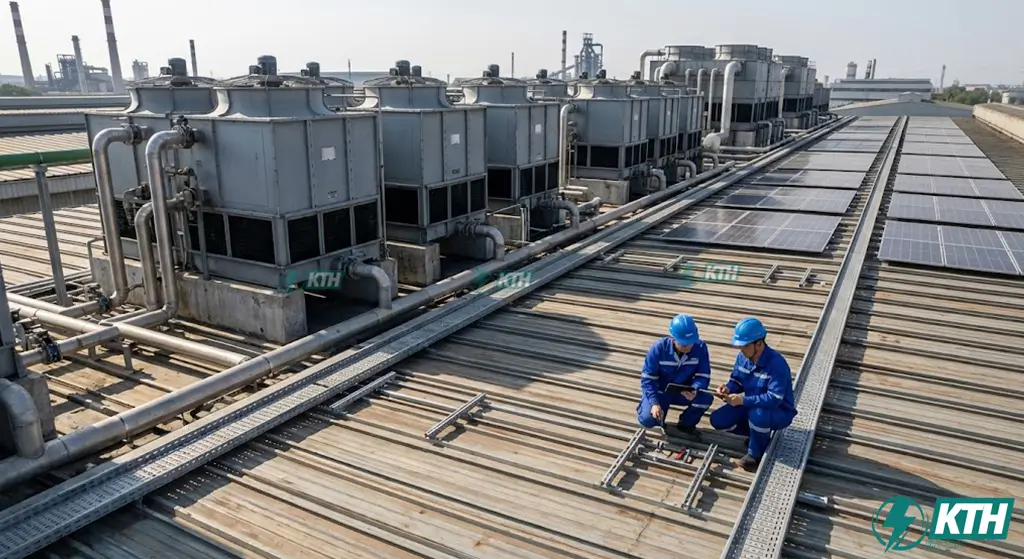

   • Tải trọng MEP: Xác định vị trí đặt tháp giải nhiệt, bể nước, tấm pin. Tại KTH Electric, chúng tôi luôn cung cấp Operating Weight chính xác cho kỹ sư kết cấu.
3. Thiết lập Tổ hợp tải trọng:
   • TTGH 1 (Cường độ): (Lưu ý ).
   • TTGH 2 (Sử dụng): Kiểm tra độ võng, vết nứt.
4. Mô hình hóa & Phân tích: Chạy Run Analysis trên Etabs/Robot.
5. Kiểm tra chuyển vị & Gia tốc: Kiểm tra chuyển vị đỉnh () và gia tốc đỉnh (10-15 mg) để đảm bảo sự thoải mái cho người dùng.

5. Các Sai Lầm Phổ Biến Khi Áp Dụng TCVN 2737:2023

Cảnh báo: Sai lầm lớn nhất là áp dụng hệ số an toàn 2.1 cho giá trị gió cũ (gió 10 phút), dẫn đến dư thừa vật liệu vô lý. Ngoài ra, việc bỏ qua tải trọng treo trần (30-50kg/m2) của hệ thống MEP cũng gây nứt trần nghiêm trọng.

Hiểu sai về Hệ số tin cậy gió ()

Nhiều kỹ sư hốt hoảng vì hệ số tăng từ 1.2 lên 2.1.

Sự thật: Ở TCVN cũ dùng gió 10 phút nhân 1.2. Ở TCVN mới dùng gió 3 giây nhân 2.1. Kết quả cuối cùng (Design Wind Load) thường chỉ tăng nhẹ. Đừng máy móc áp dụng hệ số 2.1 vào giá trị gió cũ!

Bỏ qua tải trọng treo trần và thiết bị cơ điện

Trần nhà văn phòng hiện đại gánh hàng tấn thiết bị: ống gió, dàn lạnh FCU, và đặc biệt là hệ thống thang máng cáp loại lớn. Nếu không cộng thêm tải treo (30-50 kg/m2), sàn sẽ bị võng, gây nứt trần. Đây là bài học xương máu mà chúng tôi thường xuyên phải xử lý khi bảo trì hệ thống điện.

Áp dụng sai dạng địa hình

Một tòa nhà cao 30 tầng: Tầng 1-10 bị che chắn (Dạng D/B), nhưng tầng 11-30 vượt lên trên (Dạng A/B). Không nên chọn một dạng duy nhất cho toàn bộ chiều cao.

6. Tải Về Tài Liệu & Hỗ Trợ Kỹ Thuật

Hỗ trợ: KTH Electric cung cấp miễn phí bản PDF gốc TCVN 2737:2023 và File Excel tính toán gió tự động.

Để hỗ trợ cộng đồng, KTH Electric đã tổng hợp bộ tài liệu chuẩn:

• 📥 TCVN 2737:2023 PDF (Bản gốc): Bản scan màu, có dấu đỏ.

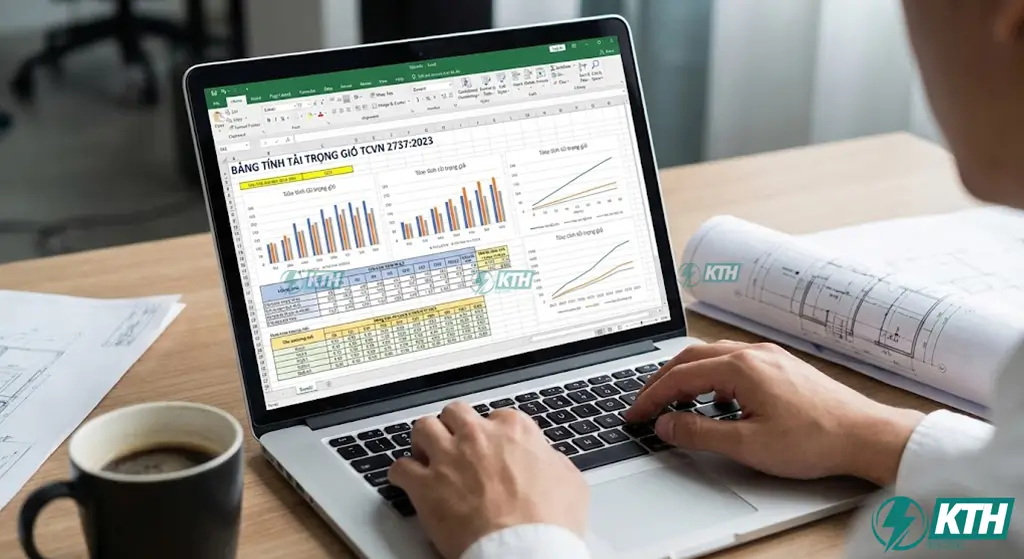

• 📊 File Excel tính toán gió tự động: Công cụ giúp tra , , tính và xuất bảng tải trọng trong 5 phút. (Vui lòng nhắn tin Zalo Hotline 0968.27.11.99 để nhận mật khẩu giải nén miễn phí).

Nếu bạn cần tư vấn thiết kế hệ thống Điện – Nước (MEP) tuân thủ nghiêm ngặt tiêu chuẩn mới, hãy liên hệ:

CÔNG TY TNHH KTH ELECTRIC – Chuyên gia giải pháp Cơ điện toàn diện.

• Dịch vụ bóc tách khối lượng bản vẽ điện chính xác.
• Tư vấn giám sát an toàn điện theo chuẩn quốc tế.

7. Câu Hỏi Thường Gặp (FAQ)

---

Lời kết: Việc chuyển đổi sang TCVN 2737:2023 là thách thức nhưng cũng là cơ hội để nâng tầm chất lượng xây dựng. Tại KTH Electric, chúng tôi luôn sẵn sàng đồng hành cùng các bạn để kiến tạo những công trình bền vững.
