🚫 Không thể nghiệm thu

Cảnh sát PCCC và các đơn vị kiểm định độc lập sẽ từ chối ký biên bản nếu hệ thống không đạt chuẩn (ví dụ: điện trở nối đất không đạt, dây dẫn không đủ dòng tải).

🔥 Sự cố cháy nổ

80% các vụ cháy nhà xưởng, chung cư đến từ ngắn mạch hoặc quá tải do tính toán sai tiết diện dây và thiết bị bảo vệ (theo TCVN 7447).

⚖️ Rủi ro pháp lý

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Khi sự cố xảy ra, cơ quan điều tra sẽ căn cứ vào các TCVN này để quy trách nhiệm hình sự cho đơn vị thiết kế và thi công.

1. TCVN 9206:2012 – Đặt thiết bị điện trong nhà ở và công trình công cộng

• Ứng dụng thực tế: Tiêu chuẩn này quy định vị trí lắp đặt tủ điện, ổ cắm, công tắc.
• Lưu ý từ KTH Electric: Đặc biệt chú ý đến độ cao lắp đặt thiết bị. Ví dụ, ổ cắm trong trường mầm non phải có màn che và đặt ở độ cao an toàn (thường > 1.5m) hoặc theo thiết kế nội thất nhưng phải đảm bảo an toàn điện.
• Link tham khảo: [Tải tiêu chuẩn TCVN 9206:2012 tại đây]

2. TCVN 9207:2012 – Đặt đường dẫn điện (Đi dây)

• Ứng dụng thực tế: Quy định cách đi dây âm tường, đi dây trên trần giả, trong hào cáp.
• Kinh nghiệm thi công: Tiêu chuẩn này yêu cầu dây dẫn đi ngầm trong tường phải được luồn trong ống bảo vệ (ống cứng hoặc ruột gà chịu lực). Tuyệt đối cấm đi dây trần (không vỏ bảo vệ) trực tiếp trong vữa trát.
• Link tham khảo: [Tải tiêu chuẩn TCVN 9207:2012 tại đây]

3. TCVN 9208:2012 – Lắp đặt cáp trong công trình công nghiệp

• Ứng dụng thực tế: Dành cho nhà xưởng, khu chế xuất. Quy định về thang máng cáp, bán kính cong tối thiểu của cáp (Bending Radius).
• Lỗi thường gặp: Các đơn vị thi công thường bẻ gập cáp động lực quá gắt (vi phạm bán kính cong), làm gãy cấu trúc cách điện bên trong, gây nổ cáp sau 1-2 năm vận hành.
• Link tham khảo: [Tải tiêu chuẩn TCVN 9208:2012 tại đây]

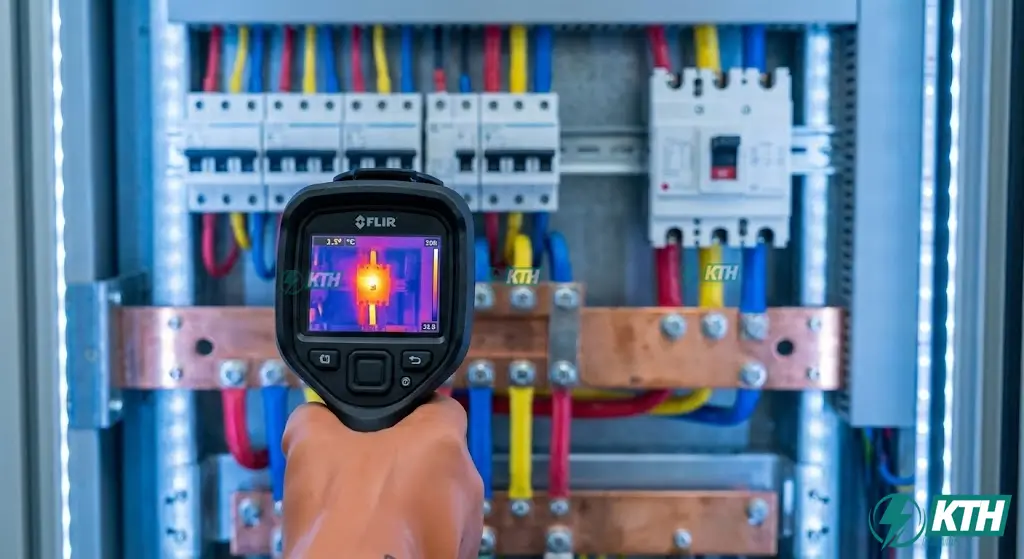

1. Bảo vệ an toàn (Phần 4)

• TCVN 7447-4-41:2010 (Chống điện giật): Quy định về sử dụng Aptomat chống dòng rò (RCBO, RCCB/ELCB). Bắt buộc áp dụng cho các mạch ổ cắm và khu vực ẩm ướt (nhà vệ sinh, bếp).
• TCVN 7447-4-42:2015 (Chống ảnh hưởng nhiệt): Bảo vệ chống cháy do hồ quang điện và phát nhiệt từ thiết bị.
• TCVN 7447-4-43:2010 (Chống quá dòng): Cơ sở để tính toán chọn MCB/MCCB bảo vệ cáp khi quá tải hoặc ngắn mạch.
• TCVN 7447-4-44:2010 (Chống nhiễu): Quan trọng cho các tòa nhà có nhiều thiết bị điện tử nhạy cảm, Server room.

2. Lựa chọn và lắp đặt thiết bị (Phần 5)

• TCVN 7447-5-52:2010 (Hệ thống đi dây): Đây là bảng tra cứu “huyền thoại” về dòng chịu tải của dây dẫn (Current carrying capacity) tùy theo phương pháp lắp đặt (đi trong ống, đi trên thang cáp, chôn đất…). Sai lầm chết người: Chọn dây dẫn chỉ dựa theo Catalogue nhà sản xuất mà không tính hệ số giảm dòng (Derating factors) theo TCVN 7447-5-52 (do nhiệt độ môi trường, do đi nhiều dây chung ống).
• TCVN 7447-5-53:2005 (Đóng cắt & Điều khiển): Yêu cầu về cầu dao cách ly, Aptomat.
• TCVN 7447-5-54:2015 (Bố trí nối đất): Quy định tiết diện dây tiếp địa (PE) so với dây pha.

3. Khu vực đặc biệt (Phần 7) – Cập nhật xu hướng mới

Đây là phần các kỹ sư cần cập nhật ngay vì có nhiều công nghệ mới (Điện mặt trời, Xe điện):

• TCVN 7447-7-701:2011 (Phòng tắm): Phân vùng 0, 1, 2 để lắp đặt thiết bị điện an toàn trong nhà vệ sinh.
• TCVN 7447-7-710:2006 (Y tế): Tiêu chuẩn cực khó cho bệnh viện (Phòng mổ, hồi sức cấp cứu) – Yêu cầu hệ thống điện trung tính cách ly (IT System).
• TCVN 7447-7-712:2019 (Điện mặt trời): Bắt buộc phải tuân thủ khi lắp Solar Rooftop để đảm bảo an toàn DC.
• TCVN 7447-7-722:2023 (Nguồn cấp cho xe điện – MỚI): Quy định về trạm sạc xe điện (EV Charging Station). Đây là xu hướng “hot” năm 2024-2026. Nếu lắp đặt trạm sạc xe điện tại nhà hoặc tòa nhà, bắt buộc phải có thiết bị bảo vệ dòng rò dạng B (Type B RCD) hoặc tương đương.

1. TCVN 9385:2012 – Chống sét cho công trình xây dựng (Hướng dẫn thiết kế, kiểm tra, bảo trì)

• Vị thế: Đây là tiêu chuẩn phổ biến nhất được áp dụng tại Việt Nam cho đến nay trong công tác thi công và nghiệm thu.
• Thông số “vàng”:
  • Điện trở tiếp địa chống sét trực tiếp: Rcs ≤ 10 Ω.
  • Khoảng cách an toàn: Dây thoát sét phải đi cách xa hệ thống điện/khí đốt để tránh phóng điện lan truyền.
• Link tham khảo: [Tải tiêu chuẩn TCVN 9385:2012 tại đây]

2. Bộ tiêu chuẩn TCVN 9888 (IEC 62305) – Bảo vệ chống sét (Tiêu chuẩn tiên tiến)

Đây là bộ tiêu chuẩn mới, tiếp cận theo hướng Quản lý rủi ro (Risk Management).

• TCVN 9888-1 (Nguyên tắc chung): Phân vùng bảo vệ chống sét (LPZ 0, 1, 2…).
• TCVN 9888-2 (Quản lý rủi ro): Bắt buộc tính toán xác suất sét đánh để chọn cấp độ bảo vệ (Level I, II, III, IV).
• TCVN 9888-3 & 4 (Hệ thống điện & Thiết bị điện tử): Quy định về lắp đặt thiết bị cắt sét lan truyền (SPD) trong tủ điện để bảo vệ thiết bị nhạy cảm.

Lời khuyên từ KTH Electric: Với các nhà máy có nhiều thiết bị điều khiển (PLC, Scada) hoặc Server, nếu chỉ áp dụng TCVN 9385 (kim thu sét cổ điển) là chưa đủ. Bắt buộc phải áp dụng TCVN 9888-4 để lắp đặt thiết bị cắt lọc sét lan truyền (Surge Protection Device).

3. TCVN 8071:2009 – Chống sét công trình viễn thông

Áp dụng cho các trạm BTS, cột ăng ten, hệ thống mạng Lan/Tel.

1. TCVN 7114-1:2008 & 7114-3:2008 – Ecgônômi Chiếu sáng nơi làm việc

Đây là căn cứ để thẩm duyệt thiết kế PCCC và Y tế học đường/lao động.

• Độ rọi (Lux) tiêu chuẩn:
  • Văn phòng làm việc, phòng học: 300 – 500 Lux.
  • Hành lang, cầu thang: 100 Lux.
  • Kho hàng, khu vực phụ trợ: 150 – 200 Lux.
  • Phòng vẽ kỹ thuật, kiểm tra tinh: 750 Lux.
• Chỉ số hoàn màu (CRI): Ra ≥ 80 cho khu vực làm việc (để nhìn đúng màu sắc).

2. TCVN 13608:2023 – Chiếu sáng nhân tạo bên ngoài (Mới nhất)

Thay thế cho các quy định cũ về chiếu sáng đường phố, công viên, quảng trường. Tập trung vào giảm ô nhiễm ánh sáng và tiết kiệm năng lượng.

3. TCVN 5681:2012 – Hồ sơ thiết kế chiếu sáng

Quy định các thành phần bắt buộc trong bản vẽ thi công chiếu sáng.

❓ 1. TCVN 7447 có bắt buộc áp dụng không?

Trả lời: Về nguyên tắc, TCVN là “Tiêu chuẩn” (tự nguyện áp dụng). TUY NHIÊN, Quy chuẩn QCVN 12:2014/BXD (bắt buộc) đã viện dẫn TCVN 7447 làm cơ sở kỹ thuật. Do đó, trong thực tế thiết kế và nghiệm thu công trình xây dựng, TCVN 7447 gần như là bắt buộc.

❓ 2. Làm thế nào để chọn dây dẫn đúng chuẩn TCVN?

Trả lời: Không chọn theo kinh nghiệm “dây 2.5 cho ổ cắm”. Quy trình chuẩn:

1. Tính dòng tải ().
2. Chọn thiết bị bảo vệ ().
3. Tra bảng dòng chịu tải của dây () theo TCVN 7447-5-52.
4. Nhân các hệ số giảm dòng (nhiệt độ, đi chung ống).
5. Kiểm tra sụt áp ().

❓ 3. Chiều cao lắp đặt ổ cắm tiêu chuẩn là bao nhiêu?

Trả lời: Theo TCVN 9206:2012:

• Trong phòng ở, văn phòng: Thường 0.3m – 0.4m (sát sàn) hoặc 1.2m (công tắc).
• Trường mầm non, nhà trẻ: Bắt buộc ≥ 1.5m.
• Khu vực ẩm ướt (bếp, WC): Tránh vùng nước phun (Zone 0, 1) và lắp cao độ an toàn.

❓ 4. Sự khác biệt giữa QCVN và TCVN trong ngành điện là gì?

• QCVN (Quy chuẩn): Do cơ quan nhà nước ban hành, bắt buộc tuân thủ (VD: QCVN 01:2008/BCT về an toàn điện). Vi phạm sẽ bị phạt.
• TCVN (Tiêu chuẩn): Khuyến khích áp dụng. Dùng để làm căn cứ kỹ thuật chi tiết để đạt được yêu cầu của QCVN.
