3 Cách Áp Dụng Bảng Tiêu Chuẩn Tổn Hao Máy Biến Áp 1011 (EVN NPC) Chính Xác 2025

Việc tuân thủ Quyết định 1011/QĐ-EVN NPC (gọi tắt là Tiêu chuẩn 1011) là yêu cầu bắt buộc đối với các đơn vị vận hành và sản xuất nhằm nâng cao hiệu suất năng lượng lưới điện. Đây là bộ tiêu chuẩn kỹ thuật thiết yếu, quy định mức tổn hao tối đa cho phép đối với máy biến áp phân phối ba pha ngâm dầu, điện áp đến 35kV, tần số 50Hz, có công suất từ 25kVA đến 2500kVA.

Để áp dụng đúng tiêu chuẩn này, các thông số kỹ thuật then chốt—tổn hao không tải (Po) và tổn hao ngắn mạch (Pk)—phải nằm dưới mức quy định. Đây là hai trong các loại tổn thất trong máy biến áp ảnh hưởng trực tiếp đến hiệu suất vận hành.

Bài viết này sẽ hướng dẫn chi tiết 3 phương pháp chính xác để kiểm tra và áp dụng Bảng tiêu chuẩn tổn hao 1011, giúp bạn đảm bảo thiết bị tuân thủ tuyệt đối các quy định mới nhất năm 2025.

1: Kiểm Tra Trực Tiếp Thông Số Kỹ Thuật (Trên Hồ Sơ)

Đây là phương pháp cơ bản, nhanh chóng nhất, sử dụng hồ sơ xuất xưởng (datasheet, nameplate) để đối chiếu trực tiếp các thông số Po, Pk, Uk% với Bảng tiêu chuẩn 1011 trước khi nghiệm thu.

Đây là phương pháp cơ bản và nhanh chóng nhất, thường được sử dụng để kiểm tra hồ sơ xuất xưởng (datasheet, nameplate) của máy biến áp trước khi nghiệm thu.

• Bước 1: Xác định Công suất Danh định: Kiểm tra công suất định mức của máy biến áp (đơn vị kVA).

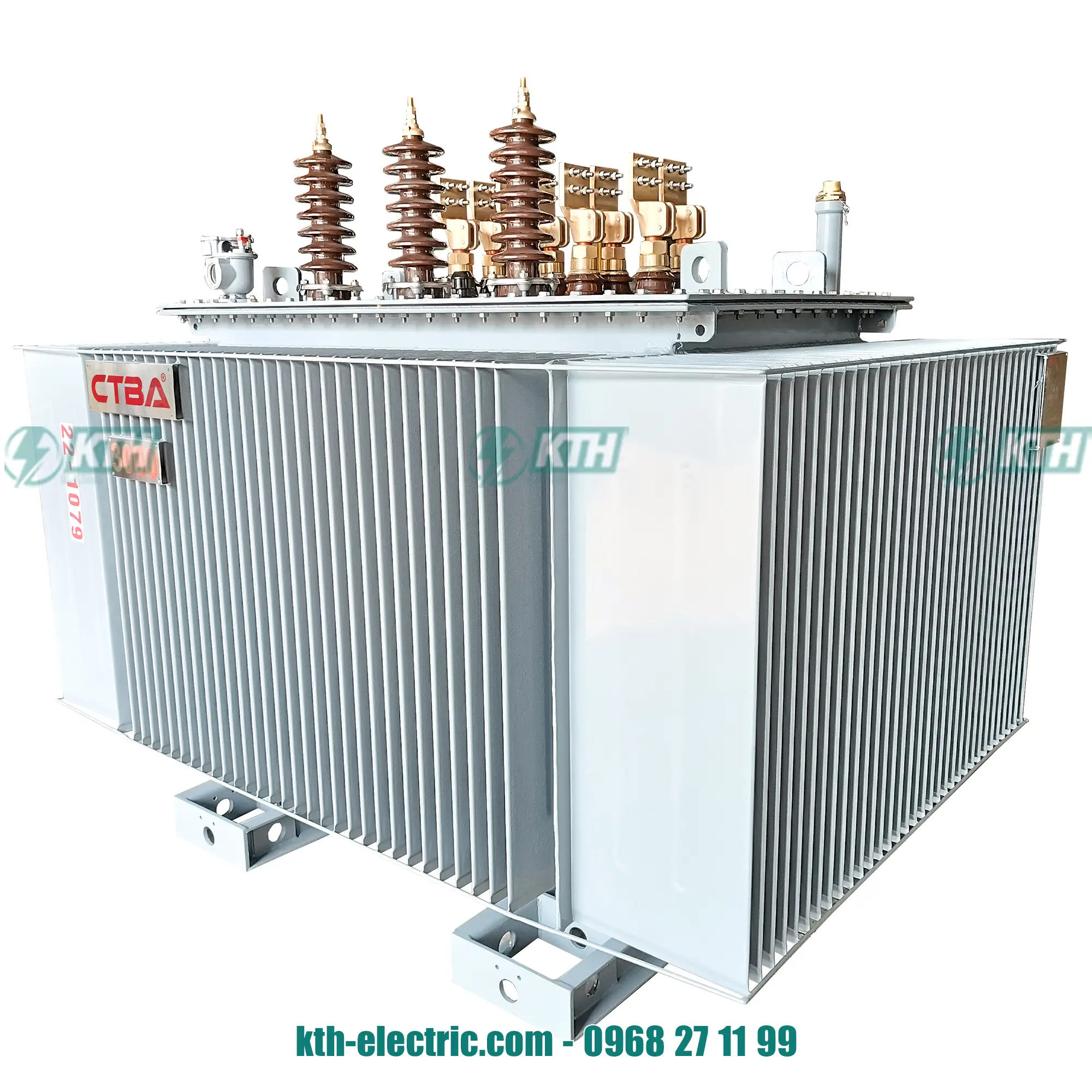

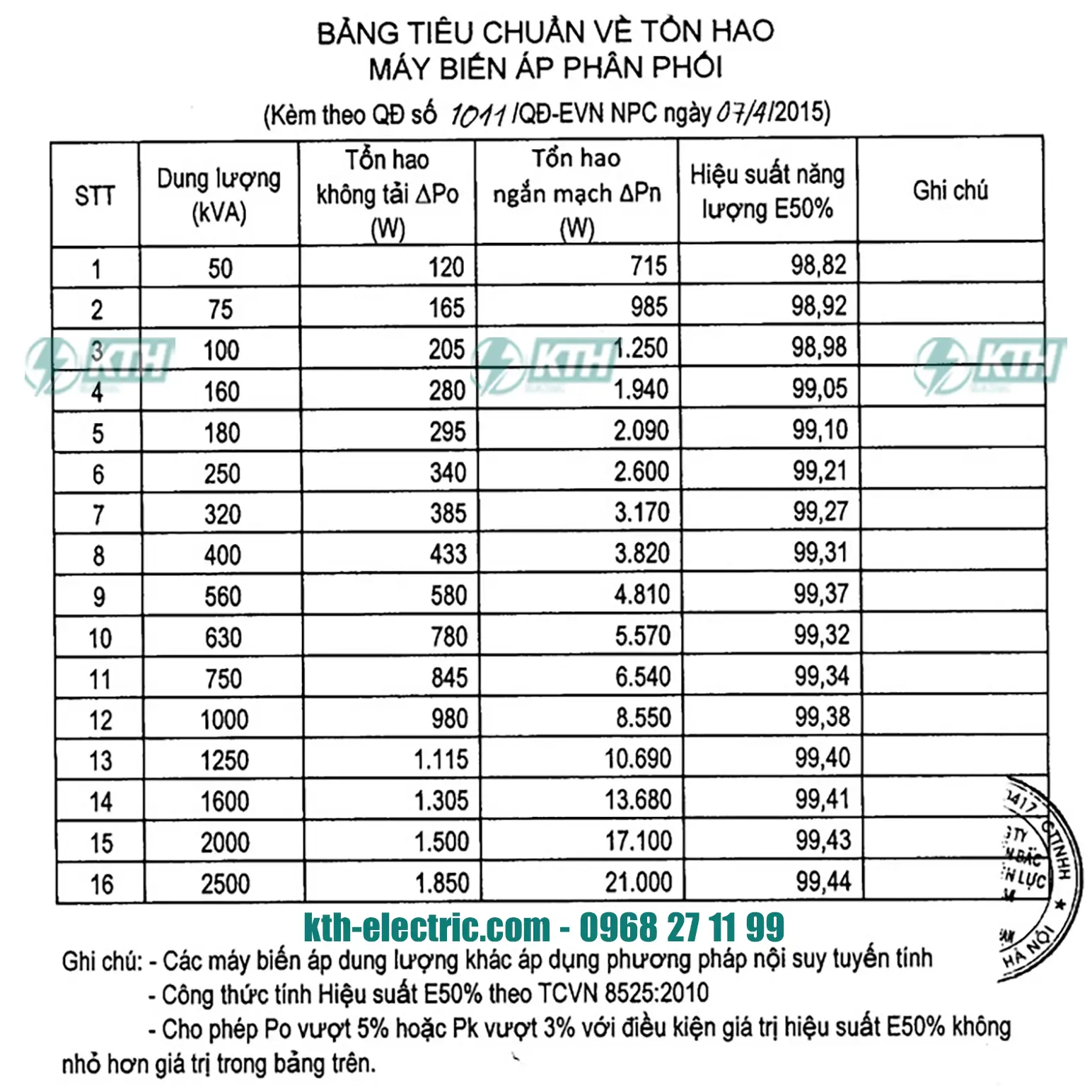

• Bước 2: Tra Bảng Tiêu Chuẩn 1011: Đối chiếu công suất với bảng tiêu chuẩn. Ví dụ: Máy 100kVA phải có tổn hao không tải Po ≤ 210W, tổn hao ngắn mạch Pk ≤ 1475W, và điện áp ngắn mạch Uk = 4%.
• Bước 3: Kiểm Tra Điện Trở Cách Điện: Đảm bảo đo điện trở cách điện đạt yêu cầu (thường >1000MΩ ở 20°C) để xác nhận sự cách điện máy biến áp an toàn.
• Bước 4: Kiểm Tra Tỷ Số Biến Áp & Tổ Đấu Dây: Xác nhận tỷ số biến áp ở các nấc và tổ đấu dây (ví dụ: Dyn11 hoặc Yyn0) khớp với hồ sơ thiết kế.
• Bước 5: Ghi Nhận Kết Quả: So sánh các thông số trên hồ sơ với QĐ 1011. Nếu tất cả đều tuân thủ, máy biến áp đạt yêu cầu về mặt lý thuyết.

2: Tính Toán Hiệu Suất Năng Lượng (E50%)

Phương pháp này dùng công thức E50% = [S / (S + Po + 0.25 × Pk)] × 100 để tính toán hiệu suất tại 50% tải, dựa trên số liệu Po, Pk từ hồ sơ máy, và so sánh với hiệu suất tối thiểu mà QĐ 1011 yêu cầu.

Phương pháp này đánh giá hiệu suất của máy biến áp tại 50% tải, đây là mức tải phổ biến trong vận hành thực tế lưới điện phân phối.

• Bước 1: Thu Thập Dữ Liệu Po và Pk: Lấy số liệu tổn hao không tải (Po) và tổn hao có tải (Pk) từ hồ sơ máy hoặc biên bản thí nghiệm đo tổn hao không tải và có tải.
• Bước 2: Áp Dụng Công Thức E50%: Sử dụng công thức chuẩn:

E50% = [S / (S + P_o + 0.25 × P_k)] × 100

(Trong đó S là công suất danh định kVA).

• Bước 3: Hiệu Chỉnh Nhiệt Độ: Đảm bảo các giá trị Pk đã được hiệu chỉnh về nhiệt độ chuẩn 75°C theo TCVN 6306-1. Yếu tố tăng nhiệt độ máy biến áp ảnh hưởng trực tiếp đến tổn hao có tải.
• Bước 4: So Sánh Hiệu Suất Tối Thiểu: Đối chiếu kết quả E50% tính được với bảng hiệu suất tối thiểu. Ví dụ: Máy 100kVA phải có hiệu suất E50% ≥ 98.94%.
• Bước 5: Cập Nhật Báo Cáo: Ghi nhận kết quả tính toán, đặc biệt lưu ý nếu có sự điều chỉnh nấc điện áp.

3: Thử Nghiệm Thực Tế (Đo Lường Trực Tiếp)

Đây là phương pháp đo lường chính xác nhất, sử dụng thiết bị thử nghiệm chuyên dụng để đo trực tiếp tổn hao không tải (Po) và tổn hao có tải (Pk) thực tế của máy biến áp, thường áp dụng khi kiểm định hoặc sản xuất.

Đây là phương pháp chính xác nhất, phản ánh đúng nhất thực trạng của máy biến áp, thường được thực hiện tại xưởng sản xuất hoặc trong các đợt kiểm định, bảo trì máy biến áp.

• Bước 1: Chuẩn Bị Thiết Bị Đo: Yêu cầu thiết bị đo chuyên dụng có độ chính xác cao (ví dụ: ±2% đối với đo công suất, ±0.5% đối với đo điện áp/dòng điện).
• Bước 2: Đo Tổn Hao Không Tải (Po): Cấp điện áp danh định vào cuộn sơ cấp (hạ áp hở mạch), tần số 50Hz và đo công suất tiêu thụ.
• Bước 3: Đo Tổn Hao Có Tải (Pk): Ngắn mạch cuộn thứ cấp, cấp dòng điện danh định vào cuộn sơ cấp và đo công suất tiêu thụ.
• Bước 4: Kiểm Tra Điện Áp Ngắn Mạch (Uk%): Ghi nhận giá trị Uk% trong quá trình đo Pk (thường từ 3% đến 8% tùy công suất).
• Bước 5: Đánh Giá Kết Quả: So sánh kết quả đo Po, Pk thực tế với Bảng tiêu chuẩn 1011. Phương pháp này đòi hỏi chuyên môn cao và thường cần đến dịch vụ thử nghiệm điện chuyên nghiệp.

So Sánh Nhanh 3 Phương Pháp Áp Dụng

Phương pháp 1 (Kiểm tra hồ sơ) nhanh và rẻ nhất nhưng chỉ là lý thuyết. Phương pháp 2 (Tính toán) nhanh, chi phí thấp, nhưng phụ thuộc dữ liệu. Phương pháp 3 (Thử nghiệm) chính xác tuyệt đối nhưng tốn thời gian và chi phí cao nhất.

Lưu Ý Quan Trọng (Expert Notes) Khi Áp Dụng Tiêu Chuẩn 1011

Cần lưu ý Tiêu chuẩn 1011 không áp dụng cho máy biến áp đặc biệt (như máy khô, tự ngẫu). Mọi phép đo phải quy về nhiệt độ chuẩn 75°C và luôn tham chiếu TCVN 6306-1.

• Phạm vi loại trừ: Tiêu chuẩn này không áp dụng cho các loại máy biến áp đặc biệt như: máy biến áp tự ngẫu, máy biến áp đo lường, máy hàn, máy phòng nổ, hoặc máy biến áp khô.
• Tài liệu viện dẫn: Luôn tham chiếu kèm TCVN 6306-1 (tương đương IEC 60076-1) cho các quy định chung về thử nghiệm.
• Thuật ngữ: Tiêu chuẩn 1011 áp dụng cho “Máy biến áp phân phối ngâm dầu”, có điện áp cao áp ≤ 35kV và hạ áp ≤ 0.4kV.
• Điều kiện đo: Mọi phép đo và tính toán phải được quy đổi về nhiệt độ chuẩn, tần số 50Hz và hệ số tải 50% (đối với E50%).
• Cập nhật 2025: Tính đến 2025, QĐ 1011/QĐ-EVN NPC vẫn là tiêu chuẩn cốt lõi. Luôn kiểm tra thông báo mới nhất từ EVN NPC để đảm bảo không có sửa đổi, bổ sung.

Kết Luận & Dịch Vụ Chuyên Nghiệp

Áp dụng đúng QĐ 1011 là bắt buộc để tiết kiệm năng lượng. Lựa chọn phương pháp tùy thuộc vào giai đoạn dự án (mua sắm, nghiệm thu, bảo trì). Cần dịch vụ chuyên nghiệp để đảm bảo tuân thủ.

Việc áp dụng đúng Bảng tiêu chuẩn tổn hao 1011 không chỉ là yêu cầu pháp lý mà còn là giải pháp cốt lõi để tiết kiệm năng lượng và nâng cao tuổi thọ cho máy biến áp là gì. Lựa chọn phương pháp kiểm tra (hồ sơ, tính toán, hay thử nghiệm) phụ thuộc vào giai đoạn của dự án (mua sắm, nghiệm thu, hay bảo trì định kỳ).

Để đảm bảo máy biến áp ba pha của bạn vận hành tối ưu và tuân thủ mọi tiêu chuẩn ngành, hãy liên hệ với các chuyên gia của KTH Electric. Chúng tôi cung cấp dịch vụ bảo trì máy biến áp và giám sát bảo dưỡng máy biến áp toàn diện, từ thử nghiệm, lọc dầu máy biến áp đến bảo vệ máy biến áp, giúp bạn tối ưu hóa hiệu suất và giảm thiểu tổn hao năng lượng.

Câu Hỏi Thường Gặp (FAQ)

Tổn hao không tải (Po) là gì?

Đây là công suất điện mà máy biến áp hấp thụ khi cuộn thứ cấp hở mạch (không tải) và cuộn sơ cấp được cấp điện áp danh định.

Tổn hao này chủ yếu để từ hóa lõi thép. (Xem thêm: Các loại tổn thất trong máy biến áp).

Làm sao tính hiệu suất E50% nhanh nhất?

Sử dụng công thức: E50% = [S / (S + Po + 0.25 × Pk)] × 100.

Bạn cần 3 giá trị: S (Công suất kVA), Po (Tổn hao không tải W), và Pk (Tổn hao có tải W).

Tiêu chuẩn 1011 áp dụng cho loại máy biến áp nào?

Chỉ áp dụng cho máy biến áp phân phối ba pha, ngâm dầu, làm mát tự nhiên (ONAN), công suất từ 25kVA đến 2500kVA, điện áp đến 35kV.

(Xem thêm: Các loại máy biến áp).

Sai lầm thường gặp khi áp dụng tiêu chuẩn này là gì?

Sai lầm phổ biến nhất là không hiệu chỉnh tổn hao Pk về nhiệt độ chuẩn (75°C) khi đo đạc ở nhiệt độ môi trường.

Việc này dẫn đến kết quả tính toán hiệu suất bị sai lệch.

QĐ 1011 có thay đổi gì lớn trong năm 2025 không?

Tính đến hiện tại, QĐ 1011/QĐ-EVN NPC ban hành ngày 10/05/2022 vẫn đang có hiệu lực và chưa có thông báo thay đổi lớn.

Tuy nhiên, luôn nên kiểm tra văn bản mới nhất từ EVN NPC.
