TRẠM BIẾN ÁP: HƯỚNG DẪN TOÀN DIỆN TỪ A-Z VỀ CẤU TẠO, PHÂN LOẠI & BẢNG GIÁ MỚI NHẤT (2026)
Trong hệ thống truyền tải điện năng quốc gia, nếu đường dây là mạch máu thì Trạm biến áp chính là "trái tim" điều phối áp lực máu đi nuôi cơ thể. Một sự cố nhỏ tại trạm cũng có thể khiến cả dây chuyền sản xuất đình trệ, gây thiệt hại hàng tỷ đồng mỗi giờ do dừng máy.
Vậy thực chất trạm biến áp là gì? Tại sao việc lựa chọn đúng loại trạm (Treo, Kios, hay Một cột) lại quyết định đến 40% hiệu quả kinh tế của dự án? Và chi phí đầu tư thực tế năm 2026 là bao nhiêu? Bài viết này sẽ giải mã tất cả những thắc mắc đó dưới góc nhìn của một kỹ sư thực chiến.
1. Trạm Biến Áp Là Gì?
Trạm biến áp là một tổ hợp các thiết bị điện tĩnh, đóng vai trò chuyển đổi điện áp từ cấp này sang cấp khác (thường là hạ áp từ trung thế 22kV xuống hạ thế 0.4kV hoặc ngược lại) để phù hợp với nhu cầu tiêu thụ, nhưng vẫn giữ nguyên tần số dòng điện.
Định nghĩa thực tế
Nhiều chủ đầu tư lầm tưởng trạm biến áp chỉ đơn giản là mua cái máy biến áp về đặt là xong. Sai lầm!
Một trạm biến áp hoàn chỉnh là sự phối hợp nhịp nhàng giữa:
✔(Thực thể chính): Máy biến áp (Transformer). ✔(Thuộc tính đi kèm): Các thiết bị đóng cắt (Recloser, LBS), bảo vệ (FCO, chống sét van LA), đo lường và hệ thống dây dẫn.Tại sao bắt buộc phải có trạm biến áp?
Điện năng từ nhà máy phát điện có điện áp rất lớn (110kV, 220kV, 500kV) để giảm tổn thất điện năng khi truyền tải đi xa. Tuy nhiên, thiết bị trong nhà máy của bạn hay điện sinh hoạt chỉ dùng mức 380V (3 pha) hoặc 220V (1 pha). Trạm biến áp chính là thiết bị giải quyết bài toán "lệch pha" này giữa nguồn cung và nhu cầu.
2. Giải Phẫu Cấu Tạo Chi Tiết Của Trạm Biến Áp
Để một trạm hoạt động trơn tru và an toàn, chúng ta cần nắm rõ các thành phần cốt lõi. Dưới đây là 3 khối thiết bị chính mà bất kỳ kỹ sư nào của KTH Electric cũng phải kiểm tra kỹ lưỡng trước khi bàn giao.
2.1. Máy biến áp (The Heart)
Đây là thiết bị quan trọng nhất, chiếm tỷ trọng chi phí cao nhất.
- Chức năng: Biến đổi điện áp.
- Máy biến áp dầu: Sử dụng dầu để làm mát và cách điện. Thương hiệu phổ biến: Thibidi, Đông Anh (EEMC), HBT. Bền bỉ nhưng cần bảo trì kỹ.
- Máy biến áp khô: Dùng không khí làm mát. An toàn cháy nổ tuyệt đối, dùng cho tòa nhà.
2.2. Thiết bị phía cao thế
Nơi tiếp nhận nguồn điện từ lưới điện quốc gia (thường là cấp 22kV hoặc 35kV).
- Cầu chì tự rơi (FCO/LBFCO): Đóng cắt & bảo vệ quá tải/ngắn mạch.
- Chống sét van (LA): "Vệ sĩ" bảo vệ trạm khỏi sét lan truyền.
- Cầu dao phụ tải (LBS) hoặc Recloser: Đóng cắt dòng phụ tải, tự động đóng lại khi sự cố thoáng qua.
2.3. Thiết bị phía hạ thế
Nơi phân phối điện 0.4kV (380V) đến các phụ tải.
- Tủ điện phân phối tổng (MSB): Chứa Aptomat tổng (MCCB/ACB).
- Hệ thống đo đếm: Biến dòng (TI), công tơ điện tử.
- Tụ bù công suất phản kháng: Nâng cao hệ số công suất (Cos phi), tránh phạt tiền.
3. Phân Loại Trạm Biến Áp: Chọn Loại Nào Cho Công Trình Của Bạn?
Dựa trên kinh nghiệm thi công hơn 20 năm, tôi chia trạm biến áp thành 2 nhóm chính dựa trên môi trường lắp đặt và chi phí: Trạm Biến Áp Ngoài Trời và Trạm Biến Áp Trong Nhà & Đô Thị.
Nhóm 1: Trạm Biến Áp Ngoài Trời (Outdoor Substations)
A. Trạm Biến Áp Treo
Đây là loại trạm "quốc dân" ở Việt Nam vì chi phí rẻ nhất.
- Đặc điểm: Toàn bộ máy biến áp và thiết bị được treo trên cột ly tâm.
- Công suất: Thường nhỏ hơn 560kVA (3 pha).
- Ưu/Nhược điểm: Tiết kiệm đất, rẻ tiền nhưng mất mỹ quan và khó bảo trì.
B. Trạm Biến Áp Giàn
- Đặc điểm: Máy biến áp đặt trên giá đỡ giữa 2 trụ lớn.
- Ứng dụng: Dùng cho phân xưởng vừa, cần sự ổn định hơn trạm treo nhưng chưa đủ kinh phí làm trạm nền.
C. Trạm Biến Áp Bệt (Trạm Nền)
- Đặc điểm: Máy đặt trên bệ bê tông dưới đất, có rào chắn B40.
- Ứng dụng: Dùng cho các máy công suất rất lớn (>1000kVA) siêu trường siêu trọng.
Nhóm 2: Trạm Biến Áp Trong Nhà & Đô Thị (Indoor/Urban Substations)

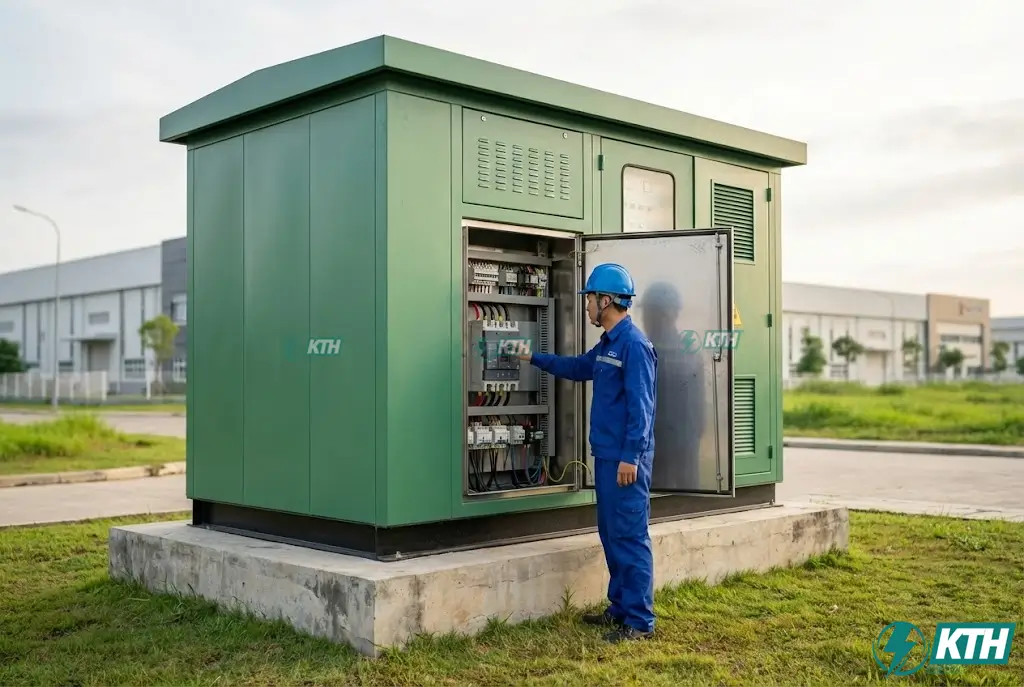

D. Trạm Biến Áp Kios (Trạm Hợp Bộ)
"Ngôi sao" của các khu công nghiệp và đô thị hiện đại.
- Cấu tạo: Vỏ trạm bằng tôn/inox kín như container, chia 3 ngăn riêng biệt.
- Ưu điểm: Gọn, đẹp, an toàn tuyệt đối, lắp đặt cực nhanh (chỉ cần cẩu đặt xuống móng).
E. Trạm Biến Áp Một Cột (Trạm Trụ Thép Đơn)
Giải pháp cho đất chật người đông.
- Đặc điểm: Máy đặt trên đỉnh một trụ thép đơn, tủ điện tích hợp trong lòng cột.
- Thực tế: Rất phổ biến tại vỉa hè các thành phố lớn như TP.HCM, Hà Nội.
4. Bảng Báo Giá Thi Công Trạm Biến Áp Trọn Gói (Cập Nhật 2026)
Đây là phần Transactional Intent quan trọng nhất mà nhiều đơn vị thường giấu kín. Dưới đây là bảng giá tham khảo chi tiết cho vật tư và thiết bị trạm biến áp.
Lưu ý: Giá có thể thay đổi tùy thuộc vào giá đồng/nhôm thế giới, thương hiệu thiết bị (Thibidi, Schneider, LS...) và vị trí lắp đặt.
Bảng 1: Báo Giá Trạm Biến Áp Dùng Máy Biến Áp 1 Pha (15kVA - 100kVA)
| STT | Công suất | Đơn giá tham khảo (VNĐ) TRẠM TREO |
|---|---|---|
| 1 | Trạm biến áp 1x15kV 12.7/0.23kV | 159.652.750 |
| 2 | Trạm biến áp 1x25kV 12.7/0.23kV | 174.761.244 |
| 3 | Trạm biến áp 1x37,5kV 12.7/0.23kV | 188.180.048 |
| 4 | Trạm biến áp 1x50kV 12.7/0.23kV | 200.687.028 |
| 5 | Trạm biến áp 1x75kV 12.7/0.23kV | 230.577.291 |
| 6 | Trạm biến áp 1x100kV 12.7/0.23kV | 253.455.986 |
| 7 | Trạm biến áp 3x15kV 12.7/0.23kV | 286.159.443 |
| 8 | Trạm biến áp 3x25kV 12.7/0.23kV | 336.323.799 |
| 9 | Trạm biến áp 3x37,5kV 12.7/0.23kV | 400.409.644 |
| 10 | Trạm biến áp 3x50kV 12.7/0.23kV | 431.630.900 |
| 11 | Trạm biến áp 3x75kV 12.7/0.23kV | 565.240.725 |
| 12 | Trạm biến áp 3x100kV 12.7/0.23kV | 606.900.000 |
Bảng 2: Báo Giá Trạm Biến Áp Dùng Máy Biến Áp 3 Pha (100kVA - 2000kVA)
| STT | Công suất | TRẠM KIOS (VNĐ) | TRẠM TRỤ (VNĐ) | TRẠM GIÀN (VNĐ) | TRẠM NỀN (VNĐ) |
|---|---|---|---|---|---|
| 1 | 100kVA 22/0.4kV | 544.950.000 | 337.840.000 | 302.400.000 | - |
| 2 | 160kVA 22/0.4kV | 627.322.500 | 379.040.000 | 341.250.000 | - |
| 3 | 250kVA 22/0.4kV | 738.675.000 | 451.140.000 | 403.200.000 | - |
| 4 | 320kVA 22/0.4kV | 792.697.500 | 494.400.000 | 462.000.000 | - |
| 5 | Trạm biến áp 400kVA | 882.000.000 | 525.300.000 | 491.400.000 | - |
| 6 | 560kVA 22/0.4kV | 931.612.500 | 602.550.000 | 585.900.000 | - |
| 7 | 630kVA 22/0.4kV | 887.250.000 | 648.900.000 | 614.250.000 | 748.895.385 |
| 8 | 750kVA 22/0.4kV | 986.737.500 | 772.500.000 | 718.200.000 | 814.277.573 |
| 9 | 800kVA 22/0.4kV | 1.046.850.000 | - | 867.300.000 | 852.793.620 |
| 10 | 1000kVA 22/0.4kV | 1.378.125.000 | - | 961.800.000 | 1.060.723.178 |
| 11 | 1250kVA 22/0.4kV | 1.679.107.500 | - | 1.224.300.000 | 1.191.950.025 |
| 12 | 1500kVA 22/0.4kV | - | - | 1.328.151.563 | 1.328.151.563 |
| 13 | 1600kVA 22/0.4kV | - | - | - | 1.630.884.570 |
| 14 | 2000kVA 22/0.4kV | - | - | - | 1.851.646.440 |
Lưu ý từ chuyên gia: Các báo giá trên đã bao gồm thiết bị chính nhưng chưa bao gồm chi phí khảo sát thực tế, kéo dây trung thế (nếu xa điểm đấu nối) và chi phí pháp lý. Để có báo giá chính xác nhất (Chiết khấu cao), vui lòng liên hệ Hotline: 0968.27.11.99.
5. Các Yếu Tố Kỹ Thuật "Sống Còn" Khi Thiết Kế Trạm Biến Áp
Là đơn vị thi công trạm biến áp trọn gói chuyên nghiệp, KTH Electric luôn nhắc nhở khách hàng chú ý đến các thông số kỹ thuật (Technical Specs) sau đây, vì nó ảnh hưởng trực tiếp đến tuổi thọ công trình.
5.1. Công suất định mức & Dự phòng
Đừng bao giờ chọn công suất máy biến áp "vừa khít" với công suất tính toán hiện tại.
- Quy tắc ngón tay cái: Chọn công suất định mức máy lớn hơn 20-30% nhu cầu thực tế.
- Lý do: Tránh máy vận hành ở trạng thái đầy tải liên tục (gây nóng, giảm tuổi thọ) và dự phòng cho việc mở rộng sản xuất sau này.
5.2. Cấp điện áp & Tổ đấu dây
- Điện áp: Cần xác định chính xác điện áp lưới khu vực đấu nối (22kV, 35kV hay 15kV).
- Tổ đấu dây: Ưu tiên Dyn11 (Tam giác/Sao có trung tính) để chịu tải lệch pha tốt hơn kiểu Yyn0 cũ.

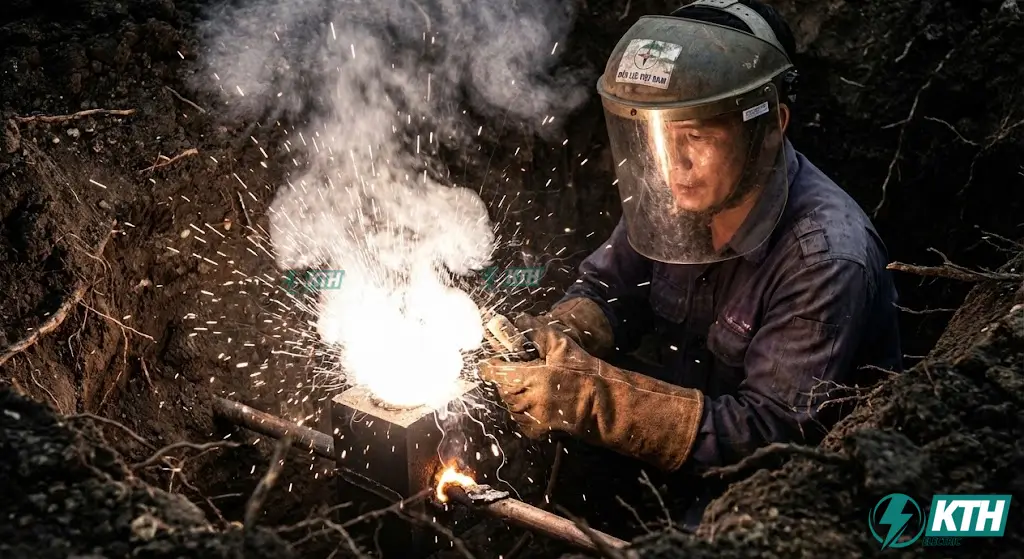

5.3. Hệ thống Tiếp địa (Earthing System) - Quan Trọng Nhất!
Đây là "lá chắn" an toàn. Điện trở nối đất (R) bắt buộc phải nhỏ hơn 4 Ohm.
Nếu hệ thống tiếp địa không đạt chuẩn (> 4 Ohm), khi sét đánh hoặc rò điện, dòng điện sẽ không tản kịp xuống đất mà "dội ngược" phá hủy thiết bị và gây nguy hiểm tính mạng. Tại KTH Electric, chúng tôi sử dụng công nghệ hàn hóa nhiệt và cọc tiếp địa đồng nguyên chất để thi công tiếp địa đảm bảo độ bền vĩnh cửu.
6. Quy Trình 5 Bước Thi Công & Pháp Lý (Kinh Nghiệm Thực Chiến)
Nhiều chủ đầu tư nghĩ rằng "có tiền là có điện". Thực tế, thủ tục pháp lý với Điện lực (EVN) chiếm đến 40% công sức.
- Khảo sát & Lập phương án: Khảo sát địa hình, đo đạc vị trí, xác định điểm đấu nối để tối ưu chi phí cáp.
- Xin thỏa thuận đấu nối & Duyệt thiết kế: Nộp hồ sơ xin cấp điện, chờ Điện lực khảo sát và cấp văn bản thỏa thuận. Sau đó kỹ sư mới vẽ thiết kế thi công.
- Thi công xây lắp: Đào móng, dựng trụ, lắp máy, kéo cáp (cẩn thận không làm xước vỏ cáp ngầm).
- Thí nghiệm & Nghiệm thu: Đo điện trở cách điện, tiếp địa, thí nghiệm dầu... Chỉ khi đạt chuẩn TCVN/IEC mới được đóng điện.
- Đóng điện & Bàn giao: Đóng điện xung kích và theo dõi 72 giờ.

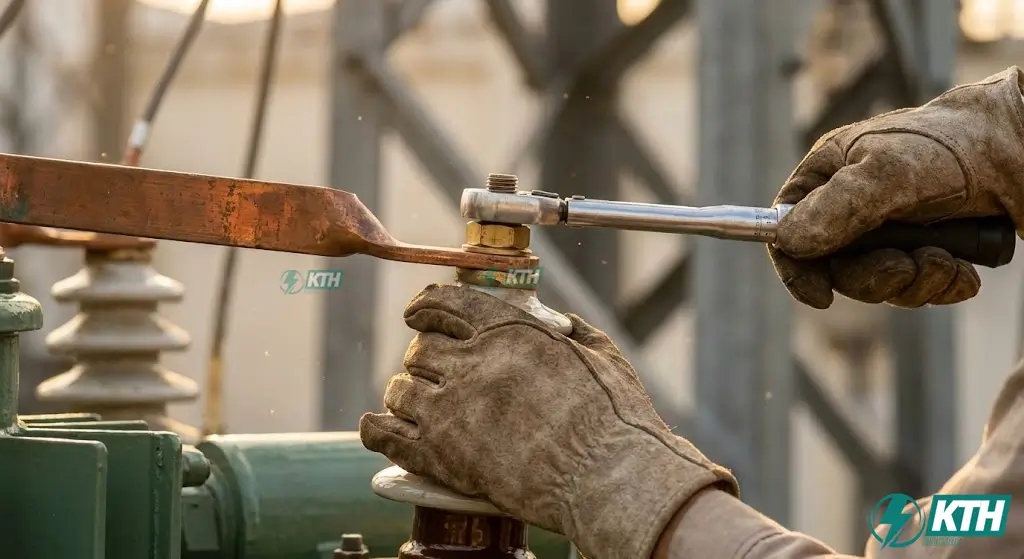

7. Bảo Trì & Xử Lý Sự Cố Thường Gặp
- Chảy dầu: Do gioăng lão hóa. Cần thay gioăng hoặc siết lại bu lông ngay để xử lý chảy dầu máy biến áp tránh cháy nổ.
- Tiếng ồn lạ (Kêu O O lớn): Do lỏng lá thép từ hoặc điện áp nguồn tăng cao. Cần kiểm tra và siết lại lõi từ.
- Sứ bị bẩn/nứt: Dễ gây phóng điện bề mặt khi trời mưa. Cần vệ sinh bảo dưỡng định kỳ 6 tháng/lần.
8. Câu Hỏi Thường Gặp (FAQs)
Q1: Khoảng cách an toàn của trạm biến áp với nhà dân là bao nhiêu?
Đáp: Với trạm Kios kín, khoảng cách rất nhỏ. Với trạm treo hở (22kV), khoảng cách tối thiểu là 2m (ngang) và 3m (đứng) đến điểm gần nhất của nhà để đảm bảo an toàn điện.
Q2: Nên dùng máy biến áp Dầu hay Khô?
Đáp: Dùng máy Dầu cho ngoài trời để tiết kiệm chi phí. Dùng máy Khô cho tầng hầm/tòa nhà để đảm bảo chống cháy nổ tuyệt đối. Xem chi tiết so sánh làm mát máy biến áp khô và dầu.
Q3: Tôi có thể tự mua vật tư và thuê thợ lắp lẻ để tiết kiệm không?
Đáp: Tuyệt đối KHÔNG. Đây là công trình điện cao áp đặc biệt. Nếu thợ không chuyên làm sai, EVN sẽ từ chối đóng điện. Chi phí sửa sai còn cao hơn thuê trọn gói.
