Thi Công Trạm Biến Áp Trọn Gói 2026: Báo Giá, Pháp Lý & Tránh Lỗi “Đốt Tiền”

Chi phí thi công trạm biến áp trọn gói năm 2026 dao động từ 280 triệu VNĐ (trạm treo 160kVA) đến hơn 1,3 tỷ VNĐ (trạm Kios 1000kVA). Một đơn vị tổng thầu cơ điện uy tín sẽ lo liệu toàn bộ 5 bước cốt lõi: Khảo sát, Thiết kế – Pháp lý, Thi công lắp đặt, Thí nghiệm và Nghiệm thu bàn giao.

Dưới góc độ của một người đã lăn lộn trên các công trường từ Bắc vào Nam, tôi hiểu rõ những “điểm đau” của chủ đầu tư. Bài viết này sẽ mổ xẻ chi tiết toàn bộ bức tranh thi công trạm biến áp, giúp doanh nghiệp tránh được những sai lầm “đốt tiền” và giải quyết thủ tục cấp điện trong thời gian ngắn nhất.

1. TBA Là Gì? Phân Loại Trạm Biến Áp Phổ Biến Nhất

Để tối ưu ngân sách đầu tư, trước tiên bạn cần hiểu rõ hệ thống mình sắp đổ tiền vào là gì và lựa chọn mô hình nào là phù hợp nhất với đặc thù nhà xưởng.

1.1. TBA Trong Điện Là Gì?

TBA trong điện (Trạm Biến Áp – Substation) là một hệ thống thiết bị điện tĩnh có chức năng tiếp nhận năng lượng từ lưới điện quốc gia, sau đó biến đổi điện áp từ cấp này sang cấp khác để phân phối đến các thiết bị tiêu thụ. Thông thường tại các nhà máy, đó là quá trình hạ áp từ lưới điện trung thế (22kV/35kV) xuống mức điện áp hạ thế (0.4kV/380V) để cấp nguồn cho máy móc, dây chuyền. Hệ thống này thường được gọi chung là trạm hạ thế.

1.2. Phân Loại Trạm Biến Áp Dựa Theo Không Gian Và Công Suất

Việc lựa chọn loại hình trạm biến áp không chỉ dựa trên sở thích mà phải căn cứ vào 3 yếu tố: Công suất sử dụng, Diện tích đất khả dụng, và Ngân sách. Dưới đây là các loại phổ biến nhất:

• Trạm biến áp treo: Đây là giải pháp “ngon, bổ, rẻ” nhất. Toàn bộ thiết bị cao thế, hạ thế và máy biến áp được treo trên cột bê tông ly tâm. Giải pháp này gần như không tốn diện tích đất, thi công cực nhanh, phù hợp cho các nhà xưởng nhỏ với công suất dưới 630kVA.

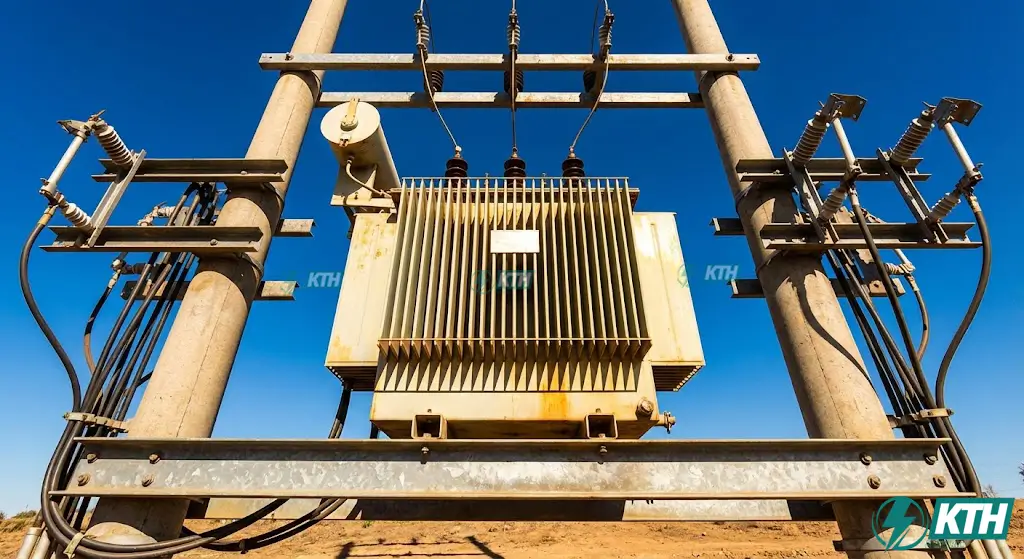

• Trạm biến áp giàn: Máy biến áp được đặt chắc chắn trên một hệ thống đà sắt (thép hình U hoặc I) ghép giữa hai trụ bê tông. An toàn và vững chãi hơn trạm treo, dễ bảo trì hơn, rất phù hợp với các xưởng quy mô vừa ở khu vực ngoại thành.

• Trạm nền (Trạm bệt): Dành cho những “gã khổng lồ” công nghiệp. Toàn bộ thiết bị và máy biến áp công suất lớn (thường từ 1000kVA trở lên) được đặt bệt trên bệ móng bê tông dưới mặt đất, bao quanh bởi tường rào lưới B40. Ưu điểm là tản nhiệt cực tốt và thao tác sửa chữa cực kỳ dễ dàng.

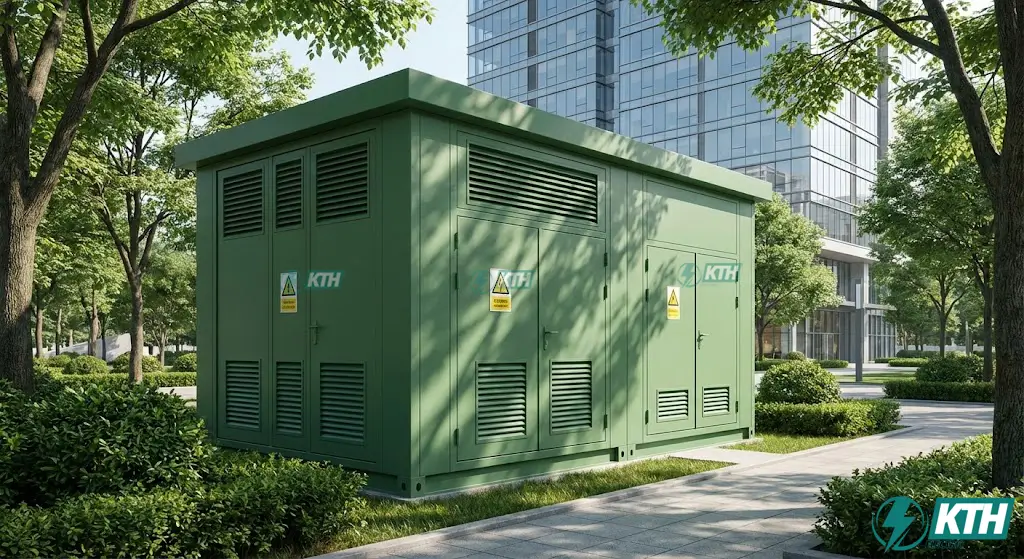

• Trạm Kios (Trạm hợp bộ): Hệ thống được chế tạo sẵn dạng một chiếc container thu nhỏ, vỏ tôn tráng kẽm sơn tĩnh điện, chia làm 3 ngăn độc lập an toàn (trung thế, biến áp, hạ thế). Tính thẩm mỹ và an toàn PCCC tuyệt đối, thường thấy tại khu đô thị, bệnh viện, hoặc các xưởng chuẩn ISO khắt khe.

• Trạm biến áp 110kV: Đây là các trạm hạ thế quy mô cực lớn, tiếp nhận điện trực tiếp từ lưới truyền tải quốc gia. Việc thi công loại trạm này đòi hỏi nhà thầu phải có chứng chỉ hành nghề EPC hạng I, hệ thống bảo vệ phức tạp và diện tích xây dựng lên đến hàng hecta.

2. Báo Giá Trạm Biến Áp 2026: Chi Phí Lắp Đặt Trọn Gói

Đây chắc chắn là phần mà các chủ đầu tư quan tâm nhất: “Làm một trạm biến áp hết bao nhiêu tiền?”. Tôi phải thẳng thắn rằng không có một mức giá “đóng đinh” nào cả, nhưng bảng dưới đây sẽ giúp bạn dự trù ngân sách sát nhất cho năm 2026.

Các Yếu Tố “Ẩn” Quyết Định Đến Chi Phí Cuối Cùng

Sự chênh lệch giá đôi khi lên tới vài trăm triệu giữa các báo giá thường nằm ở các “biến số” sau mà nhà thầu báo giá rẻ thường giấu đi:

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

• Khoảng cách kéo cáp từ điểm đấu nối (Pill): Trạm của bạn cách lưới điện EVN 50 mét hay 500 mét? Mỗi mét cáp ngầm trung thế (kèm ống ruột gà HDPE và công đào/hoàn trả mặt bằng) là một khoản chi phí khổng lồ.
• Thương hiệu vật tư (Entities): Thiết bị đóng cắt G7 (Schneider, Siemens, ABB) giá sẽ đắt hơn nhiều so với hàng Châu Á (LS, Hyundai) hay hàng Việt Nam/Trung Quốc. Bạn chọn máy biến áp dầu THIBIDI hay máy biến áp khô (Cast Resin) đắt đỏ?
• Chi phí pháp lý & Thí nghiệm: Phí thỏa thuận hướng tuyến, phí đền bù giải tỏa hoa màu khi kéo đường dây (nếu đi qua đất dân), và lệ phí trả cho các trung tâm kiểm định điện độc lập.

3. BOM List: Danh Mục Thiết Bị Cốt Lõi (Tuyệt Đối Không Cắt Giảm Chi Phí)

Trong nghề cơ điện, một con vít lỏng ở đầu cáp cũng có thể gây nổ cả một trạm điện. Sự cố trạm điện có thể làm tê liệt dây chuyền sản xuất nhiều ngày, thiệt hại bồi thường đơn hàng có thể gấp chục lần tiền thi công. Dưới đây là danh mục vật tư “yết hầu”:

3.1. Trái Tim Của Hệ Thống: Máy Biến Áp

• Máy biến áp ngâm dầu: Ưu điểm là bền bỉ, chịu quá tải tốt, tản nhiệt qua lá tản nhiệt dầu, giá thành hợp lý. Thương hiệu thống trị thị trường miền Nam là THIBIDI, ngoài ra còn có EMC, HEM, Shihlin.
• Máy biến áp khô (Cast Resin): Cuộn dây được đúc bằng nhựa Epoxy cách điện cực tốt. Tuyệt đối không có rủi ro tràn dầu gây cháy nổ, thân thiện môi trường nhưng giá thành cao gấp 1.5 – 2 lần máy dầu. Bắt buộc sử dụng cho tòa nhà cao tầng, tầng hầm.

3.2. Thiết Bị Đóng Cắt Phía Trung Thế (Medium Voltage)

• Tủ RMU (Ring Main Unit): Thường dùng cho trạm Kios/trạm phòng. Thiết bị tích hợp máy cắt và dao cách ly ngập trong bình khí SF6 dập hồ quang cực nhạy. Ưu tiên sử dụng Schneider, Siemens hoặc ABB.
• Cầu dao phụ tải (LBS) & Cầu chì tự rơi (FCO): Bảo vệ quá tải và ngắn mạch kinh điển cho các trạm treo/trạm giàn.
• Chống sét van (LA): Hấp thụ và tản dòng sét lan truyền trên đường dây xuống đất, cứu sống máy biến áp trong mùa mưa bão.

3.3. Tủ Phân Phối Hạ Thế (MSB) & Tụ Bù

• Máy cắt không khí (ACB) / MCCB: Thiết bị đóng cắt tổng phía hạ thế. Mitsubishi, Schneider và LS là những lựa chọn đáng tin cậy nhất.
• Hệ thống Tụ Bù (Capacitor Bank): Rất nhiều xưởng bỏ qua hạng mục này dẫn đến bị EVN phạt nặng hàng tháng. Tụ bù tự động giúp bù công suất phản kháng, giữ hệ số Cos Phi luôn > 0.9, làm nhẹ tải máy biến áp.

3.4. Cáp Ngầm Trung Thế & Hệ Thống Nối Đất Trạm Biến Áp

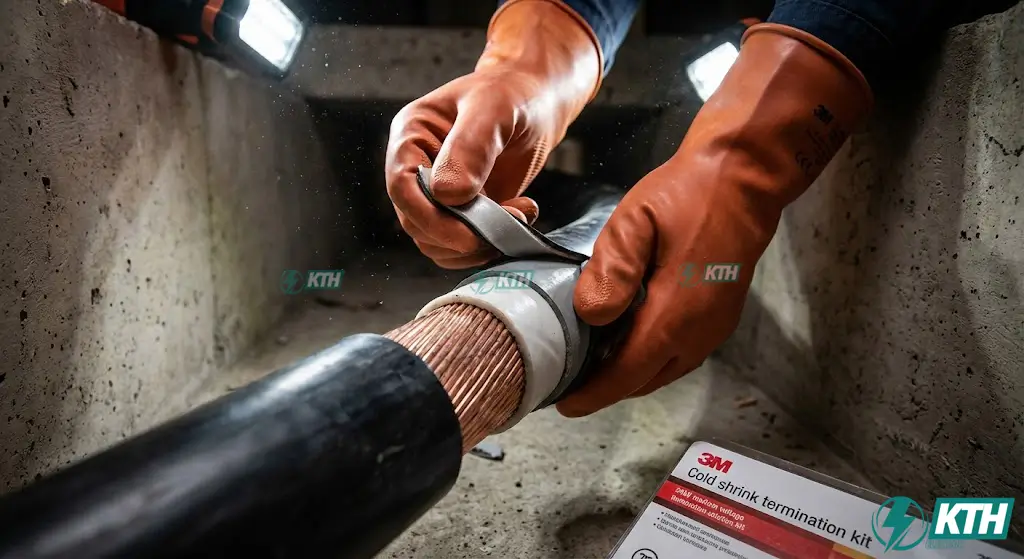

• Đầu cáp trung thế: Bắt buộc dùng công nghệ co nguội (Cold Shrink) hoặc co nhiệt của các hãng danh tiếng như 3M (Mỹ) hoặc Raychem (Đức). Thi công đầu cáp không kỹ, đọng bọt khí sẽ dẫn đến phóng điện nổ cáp chỉ sau vài tháng vận hành.
• Nối đất trạm biến áp: Đây là “lưới an toàn” dắt các dòng dò, dòng sét xuống đất. Phải dùng cọc đồng đặc D16x2400mm đóng sâu, liên kết bằng hàn hóa nhiệt (Cadweld) vĩnh cửu. Trị số điện trở tiếp địa đo được bắt buộc phải ≤ 4 Ohm.

4. Quy Trình 5 Bước Thi Công & Lắp Đặt Trạm Biến Áp Chuẩn EVN

Đóng điện không phải là mua đồ về cắm là chạy. Đó là một quá trình làm việc song song giữa kỹ thuật hiện trường và pháp lý hành chính. Một nhà thầu “chìa khóa trao tay” sẽ bao trọn 5 bước sau:

Bước 1: Khảo sát, Thiết Kế & Hoàn Thiện Pháp Lý

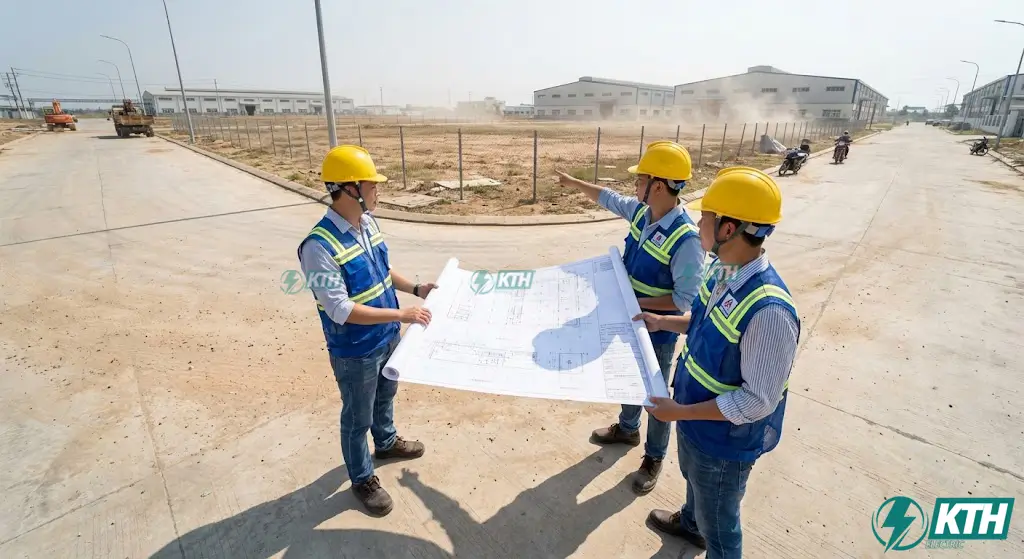

Kỹ sư sẽ xuống đo đạc thực địa, xem phong thủy, khoảng cách lưới điện và tính toán công suất đồng thời thực tế của xưởng. Sau đó, lập bản vẽ đơn tuyến và nộp hồ sơ xin Thỏa thuận đấu nối cấp điện và Thỏa thuận ranh giới đo đếm lên Điện lực sở tại. (Bước giấy tờ này thường mất từ 10 – 15 ngày).

Bước 2: Triển Khai Biện Pháp Thi Công Tại Công Trường

• Xây dựng cơ bản: Đào mương rải cáp, đổ móng trụ BTLT, xây bệ đặt máy biến áp và tường rào.

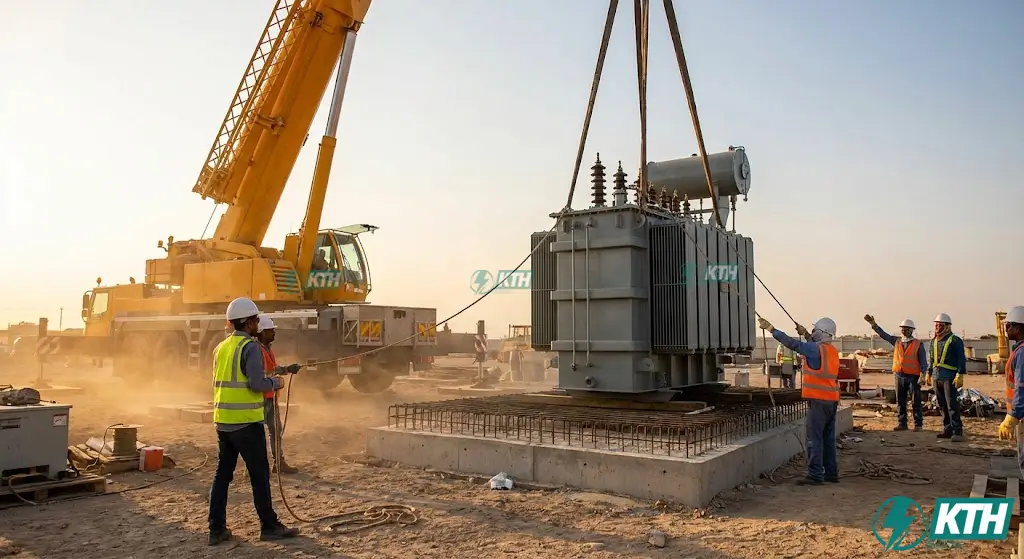

• Lắp đặt phần Điện: Dựng trụ, cẩu lắp máy biến áp vào bệ móng. Rải cáp ngầm 24kV qua ống nhựa xoắn HDPE bảo vệ cơ học. Kỹ thuật viên bậc 5/7 tiến hành tuốt lớp bán dẫn và làm đầu cáp 3M cẩn thận.
• Thi công lưới tiếp địa an toàn và đấu nối hoàn chỉnh các tủ MSB, tủ tụ bù.

Bước 3: Thực Hiện Các Hạng Mục Thí Nghiệm Máy Biến Áp

Bắt buộc phải thuê một đơn vị kiểm định độc lập có chức năng (ETC) xuống công trường. Các hạng mục thí nghiệm khắt khe bao gồm:

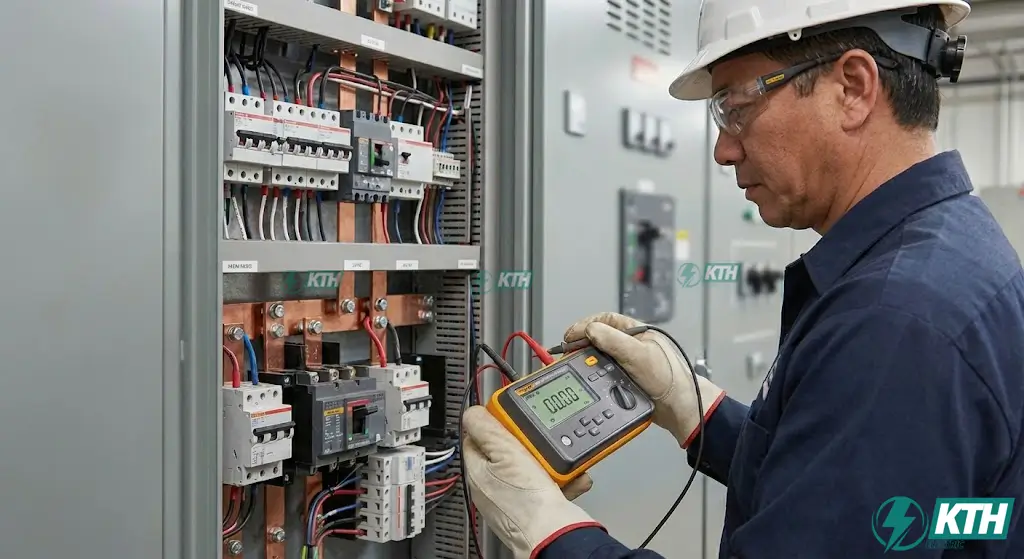

• Đo điện trở cách điện các cuộn dây bằng Megomet (Cao – Thấp, Cao – Vỏ, Thấp – Vỏ).
• Thử nghiệm điện áp đánh thủng của mẫu dầu cách điện lấy trực tiếp từ máy biến áp.
• Đo điện trở nối đất trạm biến áp (Yêu cầu ≤ 4Ω).
• Phóng điện áp cao (Hi-Pot Test) vào cáp ngầm trung thế để kiểm tra rò rỉ.

Bước 4: Quy Trình Nghiệm Thu Đóng Điện Trạm Biến Áp & Bàn Giao

Sau khi có biên bản thí nghiệm đạt chuẩn, nhà thầu nộp hồ sơ hoàn công mời hội đồng EVN xuống thực địa. Điện lực sẽ kiểm tra sự đối chiếu giữa bản vẽ được duyệt và thực tế thi công. Nếu đạt, họ sẽ tiến hành kẹp chì niêm phong công tơ đo đếm và thực hiện thủ tục bàn giao trạm biến áp, chốt ranh giới quản lý tài sản, ký hợp đồng mua bán điện.

Bước 5: Quy Trình Đóng Điện Xung Kích Máy Biến Áp & Vận Hành

Đây là khoảnh khắc căng thẳng nhất. Trưởng nhóm thi công sẽ ra lệnh cô lập hoàn toàn tải hạ thế (Cắt toàn bộ MCCB/ACB). Tiến hành đóng điện không tải từ lưới trung thế vào máy 3 lần liên tiếp (đóng điện xung kích) để kiểm tra dòng từ hóa và độ chịu đựng sức điện động của cuộn dây. Nếu máy kêu “u u” êm ái, không có hồ quang chớp sáng hay tiếng rít lạ, quá trình đóng tải xuống xưởng chính thức hoàn thành!

5. Tiêu Chuẩn Kỹ Thuật An Toàn & Câu Hỏi Thường Gặp (FAQ)

Ngành điện Việt Nam có các quy chuẩn gắt gao mà nhà thầu bắt buộc phải tuân theo. Nổi bật nhất là TCVN 5308-91 (An toàn xây lắp công trình điện), TCVN 6306 / IEC 60076 (Tiêu chuẩn Máy biến áp điện lực), và QCVN 01:2020/BCT (Quy chuẩn kỹ thuật Quốc gia về an toàn điện).

Đặc biệt về PCCC trạm nền/Kios, thiết kế bắt buộc phải có hố thu dầu sự cố (đáy rải sỏi cuội) chứa đủ 100% dung tích dầu của máy, ngăn ngừa thảm họa cháy lan ra nhà xưởng nếu bục vỏ biến áp.

Câu Hỏi Thường Gặp (FAQ) Giải Đáp Trực Tiếp:
