Trạm Biến Áp 1 Cột Vintec

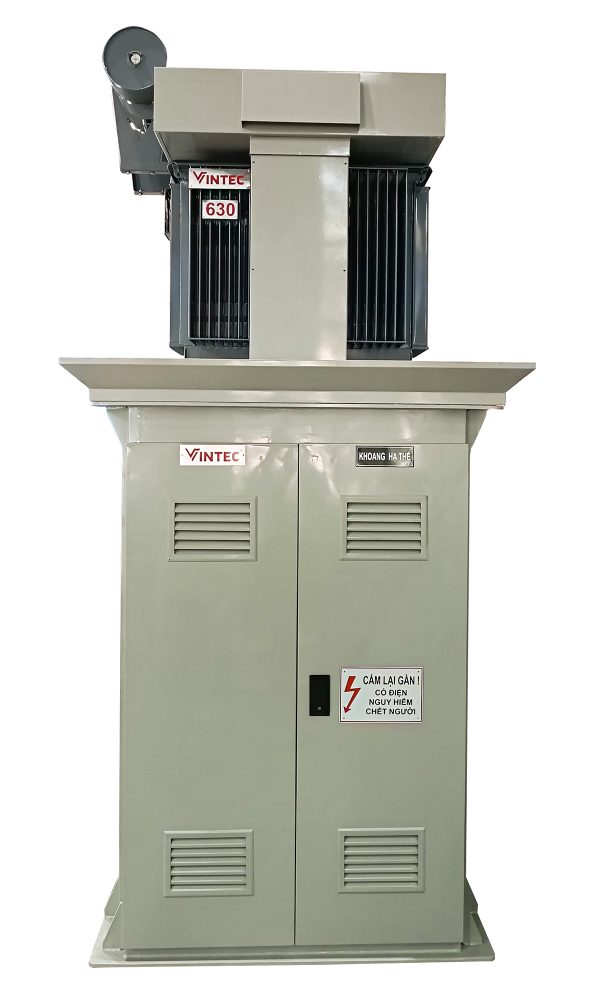

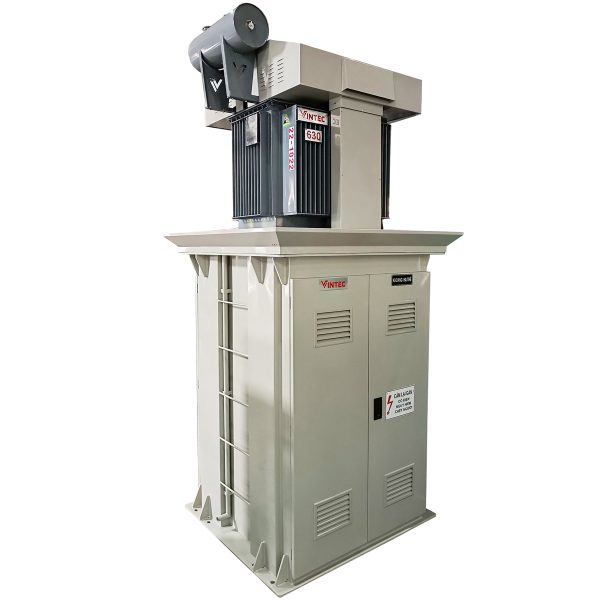

Trạm biến áp 1 cột Vintec (hay trạm biến áp trụ thép đơn thân) là một giải pháp kỹ thuật hiệu quả, được thiết kế để chuyển đổi điện áp từ cấp trung thế sang hạ thế phục vụ cho mạng lưới phân phối điện. Với dải công suất phổ biến từ 160kVA đến 1000kVA, loại trạm biến áp này đặc biệt tối ưu cho các khu vực đô thị, khu dân cư và các nhà máy điện công nghiệp nhờ thiết kế nhỏ gọn, tiết kiệm diện tích.

Bài viết này sẽ phân tích chi tiết về cấu tạo, thông số kỹ thuật, và quy trình lắp đặt, bảo dưỡng chuẩn của trạm biến áp 1 cột Vintec.

Cấu Tạo Chi Tiết Trạm Biến Áp 1 Cột Vintec

Trạm biến áp 1 cột Vintec có cấu tạo tích hợp gồm 4 phần chính: Vỏ trụ thép chịu lực, khoang trung thế (thường là tủ RMU), khoang hạ thế (chứa ACB/MCCB), và máy biến áp (160kVA – 1000kVA) đặt trên đỉnh trụ.

Một trạm biến áp 1 cột tiêu chuẩn bao gồm 4 phần chính, được thiết kế tích hợp thông minh trên một trụ thép duy nhất:

Vỏ trụ (Thân trụ)

Vỏ trụ là kết cấu thép tấm (dày 2-5mm) sơn tĩnh điện, đóng vai trò bảo vệ thiết bị bên trong và là khung chịu lực chính đỡ toàn bộ máy biến áp.

• Làm bằng thép tấm dày từ 2mm đến 5mm, được gia công và sơn tĩnh điện màu RAL tiêu chuẩn.
• Chức năng: Bảo vệ toàn bộ thiết bị bên trong và là kết cấu chịu lực chính, đỡ máy biến áp phía trên.

Khoang trung thế (MV Compartment)

Khoang trung thế chứa các thiết bị đóng cắt và bảo vệ phía trung thế, phổ biến nhất là Tủ RMU (Ring Main Unit) tích hợp cầu dao, máy cắt và cầu chì hoặc LBS.

• Chứa các thiết bị đóng cắt và bảo vệ phía trung thế.
• Cấu hình phổ biến nhất là sử dụng Tủ RMU (Ring Main Unit) với các thiết bị như cầu dao, máy cắt, và cầu chì.
• Hệ thống bảo vệ có thể dùng rơ le quá tải hoặc kết hợp LBS (Load Break Switch).
• Được cách ly an toàn bằng lưới để bảo vệ vận hành.

Khoang hạ thế (LV Compartment)

Khoang hạ thế chứa thiết bị đóng cắt tổng phía hạ thế, thường là ACB (Máy cắt không khí) hoặc MCCB (Aptomat khối), cùng các thiết bị đo lường và bảo vệ.

• Chứa thiết bị đóng cắt tổng phía hạ thế, thường là ACB (Máy cắt không khí) hoặc MCCB (Aptomat khối).
• Tuân thủ tiêu chuẩn IEC 60947-2.
• Tích hợp các thiết bị đo lường (đồng hồ, biến dòng) và hệ thống bảo vệ.

Máy biến áp (Transformer)

Máy biến áp sử dụng thường là máy 3 pha (hoặc 1 pha), loại Amorphous hoặc lõi thép, được đặt trên đỉnh trụ với gá đỡ và mái che.

• Thường là máy biến áp 3 pha (cũng có tùy chọn máy 1 pha), loại Amorphous hoặc lõi thép tiêu chuẩn.
• Đấu dây Yzn/Dyn, điện áp thứ cấp 220/440V.
• Được đặt trên đỉnh trụ với gá đỡ vững chắc và mái che bảo vệ.

Ứng Dụng Và Điều Kiện Sử Dụng

Trạm 1 cột Vintec được dùng để cấp điện cho nhà máy, khu công nghiệp, khu dân cư, và trạm sạc xe điện. Nhờ thiết kế nhỏ gọn, trạm phù hợp lắp đặt ngoài trời, ở vỉa hè hoặc nơi có không gian hẹp, dễ dàng vận hành từ cửa trước.

Trạm biến áp 1 cột Vintec được sử dụng rộng rãi để cung cấp điện cho:

• Các nhà máy, xí nghiệp trong khu công nghiệp (tham khảo thi công điện nhà xưởng).
• Khu dân cư, đô thị mới, tòa nhà phức hợp.
• Các trạm sạc xe điện quy mô vừa và nhỏ (yêu cầu tủ điện trạm sạc xe điện chuyên dụng).

Với thiết kế nhỏ gọn, trạm có thể lắp đặt linh hoạt trên vỉa hè hoặc trong khuôn viên nhà máy mà không tốn nhiều diện tích. Cửa vận hành phía trước giúp việc bảo trì, thao tác dễ dàng ngay cả trong không gian hẹp. Trạm được thiết kế để vận hành ngoài trời.

Thông Số Kỹ Thuật Chính

Thông số kỹ thuật chính của trạm 1 cột Vintec (cập nhật 2025) bao gồm: Điện áp định mức (15kV – 24kV – 36kV), tần số 50Hz, công suất (160-1000kVA), cấp bảo vệ IP5X/IP4X, và sử dụng cách điện không khí hoặc SF6.

Thông Số	Giá Trị
Điện áp định mức	15kV – 24kV – 36kV (Phổ biến là 24kV)
Tần số	50Hz
Công suất	160-1000kVA (Mã hiệu: CS-160 đến CS-1000)
Loại cách điện	Không khí hoặc SF6 (cho RMU 24kV)
Cấp bảo vệ	IP5X (Khoang trung/hạ thế), IP4X (Khoang máy biến áp)
Tiêu chuẩn vận hành	Vận hành từ bên ngoài, theo IEC
Công suất định mức MBA	Tham khảo chi tiết về công suất định mức của máy biến áp.

Thiết Bị Thường Lắp Đặt

Các thiết bị chủ chốt trong trạm 1 cột Vintec thường đến từ các thương hiệu lớn như Schneider Electric, ABB, Siemens (cho Tủ RMU, ACB, MCCB) và các phụ kiện quan trọng như công tơ, biến dòng (CT) và hệ thống chống sét.

Chất lượng của trạm biến áp phụ thuộc rất nhiều vào các thiết bị cấu thành:

• Tủ trung thế: Thường dùng Tủ RMU của các thương hiệu lớn như Schneider Electric, ABB, Siemens.
• Đóng cắt bảo vệ (ACB/MCCB): Schneider, Siemens, LS, Hyundai, ABB (ví dụ: ACB MasterPact NW).
• Phụ kiện: Công tơ điện tử 3 pha, biến dòng (CT), đồng hồ Volt/Ampe, chuyển mạch, đèn báo, và hệ thống chống sét.

Hướng Dẫn Lắp Đặt Trạm Biến Áp 1 Cột (Steps Actionable)

Quy trình xây dựng trạm biến áp 1 cột bao gồm 7 bước cốt lõi: Chuẩn bị móng bê tông, dựng trụ thép, lắp máy biến áp, kết nối khoang trung thế (RMU), kết nối khoang hạ thế (ACB/MCCB), thi công tiếp địa toàn diện, và thí nghiệm điện bắt buộc trước khi vận hành.

Quy trình xây dựng trạm biến áp 1 cột đòi hỏi kỹ thuật cao và phải do các kỹ sư chuyên nghiệp thực hiện.

1. Chuẩn bị nền móng: Đổ móng bê tông vững chắc tại vị trí đã được phê duyệt. Nền móng phải đảm bảo chịu tải và tuyệt đối bằng phẳng.
2. Dựng trụ: Cẩu và dựng trụ thép thẳng đứng vào vị trí. Xiết chặt bu lông neo móng, đảm bảo trụ không nghiêng.
3. Lắp máy biến áp: Cẩu máy biến áp lên gá đỡ trên đỉnh trụ. Kết nối cáp cao thế vào sứ máy biến áp.
4. Kết nối trung thế: Đấu nối cáp ngầm trung thế vào khoang RMU. Kiểm tra tình trạng cầu chì và các kết nối.
5. Kết nối hạ thế: Lắp đặt và đấu nối khoang hạ thế với ACB/MCCB tổng. Kết nối cáp ra tải.
6. Tiếp địa: Thực hiện thi công tiếp địa cho toàn bộ trạm (vỏ trụ, trung tính hạ thế, chống sét) theo đúng tiêu chuẩn kỹ thuật.
7. Thí nghiệm: Kiểm tra an toàn toàn diện và thực hiện các dịch vụ thí nghiệm điện bắt buộc (như đo điện trở cách điện, đo điện trở tiếp địa,…) trước khi đóng điện vận hành.

Disclaimer: Việc lắp đặt trạm biến áp có rủi ro cao. Luôn thuê các đơn vị nhà thầu cơ điện chuyên nghiệp như KTH Electric để đảm bảo an toàn và tuân thủ pháp lý.

Thí Nghiệm Và Bảo Dưỡng Định Kỳ

Trạm 1 cột Vintec phải được thí nghiệm FAT tại xưởng (theo EVN) và cần bảo trì định kỳ. Quy trình này bao gồm bảo trì máy biến áp (kiểm tra dầu, nhiệt độ), bảo trì tủ điện trung/hạ thế, và kiểm tra tiếp địa hàng năm.

Thí nghiệm

Thí nghiệm trạm biến áp (FAT) phải được thực hiện tại xưởng theo quy định của Điện lực (EVN), sử dụng các thiết bị chuyên dụng (như HAEFELY) để đảm bảo độ chính xác tuyệt đối trước khi xuất xưởng.

Trạm biến áp Vintec phải được thí nghiệm tại xưởng (FAT) theo quy định bảo dưỡng trạm biến áp của Điện lực (EVN) trước khi xuất xưởng. Việc sử dụng thiết bị thí nghiệm chuyên dụng (như HAEFELY) đảm bảo độ chính xác cao nhất.

Bảo dưỡng

Dịch vụ bảo trì trạm biến áp là bắt buộc, bao gồm: kiểm tra dầu (độ axit, DGA), nhiệt độ 3 tháng/lần; vệ sinh tủ điện 6 tháng/lần; và đo tiếp địa hàng năm.

Dịch vụ bảo trì trạm biến áp là bắt buộc để duy trì hoạt động ổn định và kéo dài tuổi thọ thiết bị.

• Bảo trì máy biến áp: Kiểm tra mức dầu, theo dõi tăng nhiệt độ máy biến áp 3 tháng/lần.
• Kiểm tra dầu: Định kỳ kiểm tra độ axit của dầu máy biến áp và phân tích khí hòa tan (DGA) để phát hiện sớm các dấu hiệu suy giảm chất lượng cách điện. Nếu cần, phải thực hiện lọc dầu máy biến áp.
• Bảo trì tủ điện: Vệ sinh, kiểm tra tiếp điểm tủ trung thế và tủ hạ thế 6 tháng/lần.
• Kiểm tra tiếp địa: Đo điện trở grounding hàng năm.

Bảo Quản Và Vận Chuyển

Khi bảo quản, trạm phải đặt nơi khô ráo, có mái che. Khi vận chuyển, phải luôn giữ trạm thẳng đứng, chằng buộc chắc chắn vào thân trụ (không vào sứ cách điện) và di chuyển với tốc độ chậm (<30km/h).

• Bảo quản: Đặt trạm ở nơi khô ráo, có mái che, thông thoáng. Nếu lưu kho nhiều trạm, phải đặt cách nhau để tránh hỏng cánh tản nhiệt của máy biến áp.
• Vận chuyển: Luôn giữ trạm ở tư thế thẳng đứng. Chằng buộc chắc chắn vào thân trụ (tuyệt đối không buộc vào sứ cách điện hoặc cánh tản nhiệt). Di chuyển với tốc độ chậm (<30km/h) trên đường gồ ghề.

Các Lỗi Thường Gặp (Common Mistakes) Và Giải Pháp

Ba lỗi phổ biến nhất là 1) Sai grounding (giải pháp: tuân thủ quy trình thi công tiếp địa), 2) Quá tải (giải pháp: chọn công suất phù hợp và lắp rơ le), và 3) Bỏ qua bảo dưỡng (giải pháp: lên lịch bảo trì định kỳ).

1. Lỗi: Sai grounding (tiếp địa).
Hậu quả: Gây nguy hiểm chết người khi vận hành, thiết bị không được bảo vệ.
Giải pháp: Luôn kiểm tra kỹ kết nối đất và đo điện trở trước khi vận hành. Tuân thủ nghiêm ngặt quy trình thi công tiếp địa.

2. Lỗi: Quá tải (Overload).
Hậu quả: Máy biến áp quá nhiệt, dẫn đến cháy dầu máy biến áp hoặc các dấu hiệu hỏng dầu máy biến áp, làm giảm tuổi thọ.
Giải pháp: Chọn công suất trạm phù hợp với nhu cầu phụ tải. Lắp đặt rơ le quá tải và theo dõi thường xuyên.

3. Lỗi: Bỏ qua bảo dưỡng.
Hậu quả: Hỏng hóc không được phát hiện sớm, gây sự cố mất điện diện rộng.
Giải pháp: Lên lịch dịch vụ bảo trì hệ thống điện định kỳ với đơn vị chuyên nghiệp.

FAQ – Câu Hỏi Thường Gặp

Cấu tạo trạm 1 cột Vintec gồm những gì?

Gồm 4 phần chính: Vỏ trụ thép, khoang trung thế (RMU), khoang hạ thế (ACB/MCCB), và máy biến áp đặt trên đỉnh.

Công suất trạm 1 cột là bao nhiêu?

Dải công suất phổ biến nhất là từ 160kVA đến 1000kVA, tùy thuộc vào nhu cầu phụ tải.

Mua trạm biến áp 1 cột Vintec ở đâu?

KTH Electric là nhà thầu cơ điện và cung cấp các giải pháp trạm biến áp hàng đầu, bao gồm các sản phẩm trạm 1 cột. Chúng tôi có kinh nghiệm triển khai dự án và dịch vụ bảo hành, bảo trì tận nơi.

Cập nhật 2025 có gì mới?

Xu hướng ngành (industry consensus) đang ưu tiên các tùy chọn Tủ RMU sử dụng khí SF6 cho các trạm 24kV để tăng cường độ an toàn và độ tin cậy vận hành so với cách điện không khí truyền thống.

Để được tư vấn kỹ thuật chi tiết hoặc nhận báo giá lắp đặt trạm biến áp 1 cột Vintec, vui lòng liên hệ với KTH Electric.
