Trạm Biến Áp GIS Là Gì? Cấu Tạo, Nguyên Lý & So Sánh Chi Tiết Với AIS (Cập Nhật 2025)
Trong bối cảnh đô thị hóa tại Việt Nam đang diễn ra với tốc độ chóng mặt, quỹ đất tại các thành phố lớn như TP. Hồ Chí Minh hay Hà Nội ngày càng trở nên khan hiếm và đắt đỏ. Bài toán đặt ra cho các chủ đầu tư dự án và ngành điện lực là làm thế nào để xây dựng các trạm biến áp công suất lớn nhưng lại chiếm ít diện tích nhất, đồng thời phải đảm bảo độ an toàn tuyệt đối và mỹ quan đô thị?
Lời giải hoàn hảo nhất cho vấn đề này chính là Trạm biến áp GIS (Gas Insulated Switchgear). Đây không chỉ là một bước tiến vượt bậc về công nghệ mà còn là xu hướng tất yếu của lưới điện thông minh (Smart Grid) trên toàn cầu.
Nếu bạn là một kỹ sư điện, một nhà quản lý dự án hay chủ đầu tư đang phân vân giữa việc lựa chọn công nghệ GIS hay AIS truyền thống, bài viết này của KTH Electric sẽ là cuốn cẩm nang kỹ thuật toàn diện nhất, giúp bạn hiểu sâu về “trái tim” của hệ thống điện hiện đại này.
1. Trạm biến áp GIS là gì? Tại sao gọi là công nghệ của tương lai?
Trạm biến áp GIS (Gas Insulated Switchgear) là hệ thống trạm biến áp sử dụng khí trơ SF6 (Sulfur Hexafluoride) để cách điện và dập hồ quang trong vỏ kim loại đúc kín. Công nghệ này giúp giảm tới 80-90% diện tích lắp đặt so với trạm truyền thống, vận hành an toàn tuyệt đối và có tuổi thọ lên tới 50 năm.
Định nghĩa kỹ thuật
Trạm biến áp GIS hay còn được gọi là Trạm biến áp cách điện khí hoặc thiết bị đóng cắt hợp bộ cách điện bằng khí. Để hiểu rõ hơn về thuật ngữ quốc tế này, bạn có thể tham khảo thêm về định nghĩa trạm biến áp tiếng Anh là gì. Đây là loại trạm biến áp sử dụng công nghệ khí trơ (chủ yếu là khí SF6 – Sulfur Hexafluoride) để làm môi trường cách điện và dập hồ quang, thay vì sử dụng không khí hay dầu như các trạm truyền thống.
Điểm đặc biệt nhất của công nghệ này là toàn bộ các thiết bị đóng cắt như máy cắt, dao cách ly, dao nối đất, thanh cái… đều được đặt trong các lớp vỏ kim loại đúc kín (metal-enclosed) và nén khí SF6 ở áp suất cao.
Vai trò của khí SF6 trong trạm GIS
Bạn có thể thắc mắc, tại sao lại là SF6 mà không phải loại khí nào khác? Với kinh nghiệm hơn 20 năm trong ngành điện, tôi có thể khẳng định SF6 là “linh hồn” của hệ thống này. Khí SF6 có độ bền điện môi (khả năng cách điện) cao gấp 2.5 đến 3 lần so với không khí ở điều kiện thường. Khi được nén ở áp suất thích hợp, khả năng cách điện của nó thậm chí còn vượt qua cả dầu máy biến áp.
Chính nhờ đặc tính vật lý siêu việt này, khoảng cách pha – pha và pha – đất trong trạm GIS có thể được thu hẹp đáng kể, giúp giảm kích thước tổng thể của trạm xuống mức tối đa mà vẫn đảm bảo an toàn tuyệt đối.
2. Phân tích cấu tạo chi tiết trạm biến áp GIS

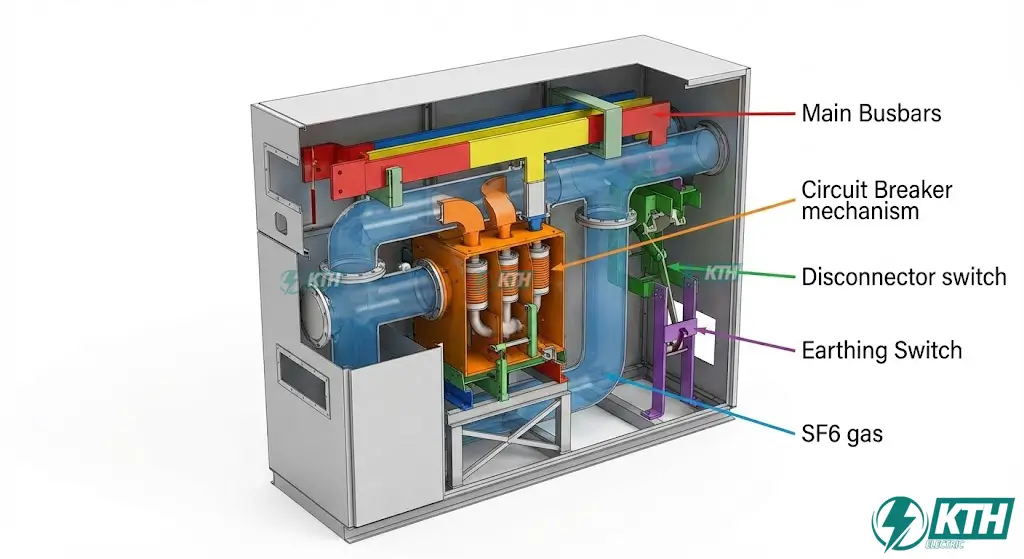

🔧 Cấu tạo Modular: Trạm GIS được thiết kế dạng ngăn lộ (Bay) khép kín. Các thành phần chính bao gồm: Thanh cái (Busbar), Máy cắt (CB) công nghệ Puffer/Self-blast, Dao cách ly (DS) tích hợp Dao nối đất (ES), Biến dòng/áp (CT/VT) và hệ thống giám sát khí online.

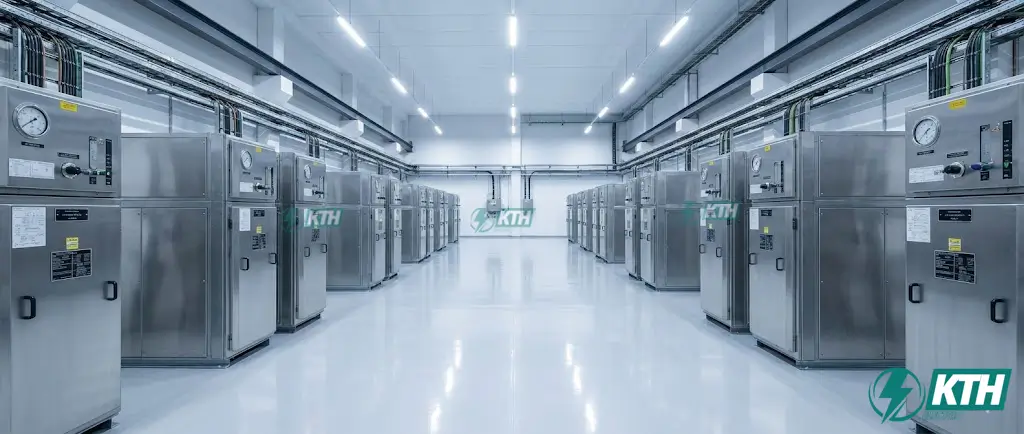

Khác với trạm AIS (Air Insulated Switchgear) nơi bạn có thể nhìn thấy rõ ràng từng thiết bị riêng lẻ nằm rải rác ngoài trời, trạm GIS trông giống như một hệ thống đường ống kim loại phức tạp và gọn gàng. Cấu trúc của GIS được thiết kế theo dạng module (hợp bộ), mỗi module được gọi là một “ngăn lộ” (Bay).
Để giúp bạn hình dung rõ hơn, hãy cùng bóc tách chi tiết các thành phần bên trong lớp vỏ kim loại đó:
2.1. Thanh cái (Busbar)
Thanh cái trong trạm GIS thường được làm bằng nhôm hoặc đồng cao cấp, đặt trong các ống kim loại chứa khí SF6. Tùy theo sơ đồ nối điện chính (sơ đồ một thanh cái, hai thanh cái, hay sơ đồ 1.5), hệ thống thanh cái sẽ được bố trí chạy dọc theo chiều dài của các ngăn lộ. Đây là trục xương sống dẫn điện năng cho toàn bộ trạm, tương tự như vai trò của hệ thống Busway trong các tòa nhà nhưng ở cấp điện áp cao hơn.
2.2. Máy cắt điện (Circuit Breaker – CB)
Đây là thiết bị quan trọng nhất, đóng vai trò bảo vệ hệ thống khi xảy ra sự cố (ngắn mạch, quá tải). Trong trạm GIS, buồng cắt của máy cắt nằm hoàn toàn trong môi trường khí SF6. Công nghệ dập hồ quang hiện đại thường dùng là kiểu Puffer (thổi khí) hoặc Self-blast (tự thổi), giúp dập tắt hồ quang sinh ra khi đóng cắt mạch điện cực nhanh và an toàn, ngăn ngừa cháy nổ.
2.3. Dao cách ly (DS) và Dao nối đất (ES)
Hai thiết bị này thường được tích hợp thành một khối combo trong các thiết kế GIS hiện đại (như của Siemens hay ABB) để tiết kiệm không gian.
- ✔Dao cách ly (DS): Tạo khoảng hở an toàn về mặt điện để phục vụ sửa chữa, bảo trì các thiết bị phía sau.
- ✔Dao nối đất (ES): Đảm bảo an toàn cho nhân viên kỹ thuật bằng cách nối đất các phần tử đã được cắt điện, triệt tiêu điện áp dư.
Một điểm ưu việt của GIS là các dao này thường được trang bị động cơ để thao tác từ xa thông qua hệ thống SCADA, đồng thời có cơ cấu quan sát vị trí đóng/cắt thông qua các cửa sổ kính (viewing port) trên vỏ thiết bị. Về nguyên tắc vận hành an toàn, điều này tuân thủ chặt chẽ QCVN 01:2008/BCT về an toàn điện.
2.4. Máy biến dòng (CT) và Máy biến điện áp (VT)
Các thiết bị đo lường này trong trạm GIS được thiết kế dạng đúc epoxy hoặc nằm trong môi trường khí, đảm bảo độ chính xác cao và không bị ảnh hưởng bởi từ trường bên ngoài. Chúng làm nhiệm vụ chuyển đổi dòng điện và điện áp lớn xuống các giá trị tiêu chuẩn (như 1A, 5A, 100V) để cung cấp tín hiệu cho các rơ-le bảo vệ và đồng hồ đo đếm.
2.5. Các đầu nối (Terminations)
Trạm GIS cần kết nối với lưới điện bên ngoài (đường dây trên không hoặc cáp ngầm). Do đó, nó có các dạng đầu nối đặc biệt:
- Sứ xuyên (Bushings): Để kết nối với đường dây trên không (SF6-to-Air bushing).
- Đầu cáp (Cable terminations): Để kết nối với cáp ngầm cao thế (SF6-to-Cable).
- Thanh dẫn (SF6 Busduct): Kết nối trực tiếp với máy biến áp lực.
2.6. Hệ thống giám sát khí (Gas Monitoring System)

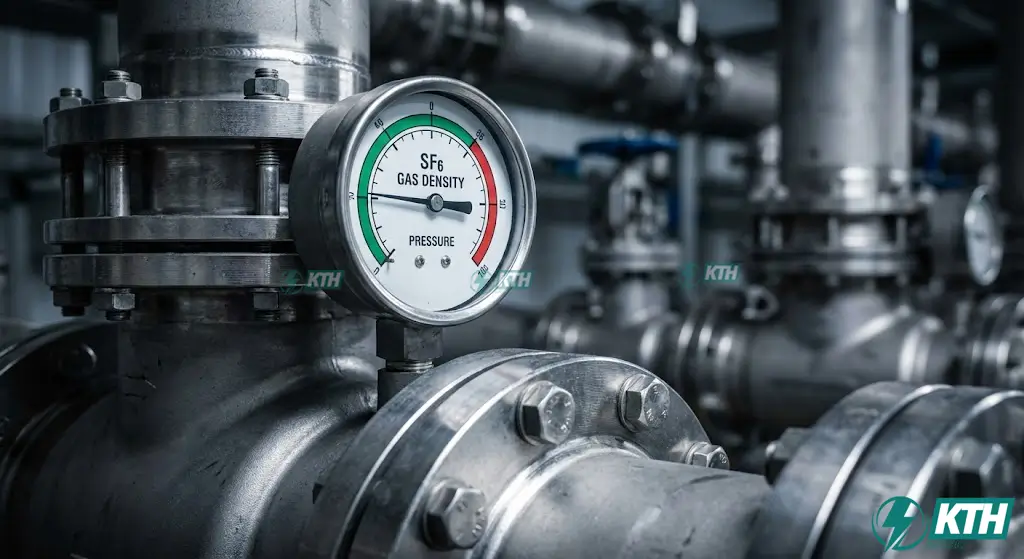

Mỗi khoang khí độc lập đều được trang bị đồng hồ giám sát mật độ khí (Density Monitor). Thiết bị này cực kỳ quan trọng, nó sẽ gửi tín hiệu cảnh báo (Alarm) hoặc khóa thao tác (Lockout) nếu áp suất khí SF6 tụt xuống dưới mức an toàn, đảm bảo trạm không vận hành trong tình trạng thiếu khí cách điện.
3. Nguyên lý hoạt động của trạm biến áp GIS
⚙️ Cơ chế dập hồ quang: Khi ngắt mạch, hồ quang sinh ra sẽ bị dòng khí SF6 (tạo ra bởi pít-tông nén hoặc giãn nở nhiệt) thổi mạnh. Tính chất âm điện của SF6 lập tức bắt giữ electron, dập tắt hồ quang trong vài phần nghìn giây.
Nguyên lý hoạt động cốt lõi của trạm GIS dựa trên đặc tính của khí SF6 trong môi trường kín. Khi hệ thống vận hành bình thường, dòng điện đi qua các thanh dẫn được cách điện hoàn toàn với vỏ (nối đất) nhờ khí SF6 nén.
Khi có lệnh thao tác đóng/cắt máy cắt (CB), các tiếp điểm động sẽ tách khỏi tiếp điểm tĩnh. Tại thời điểm này, hồ quang điện sẽ xuất hiện với nhiệt độ cực cao (có thể lên tới hàng nghìn độ C). Trong buồng cắt GIS, sự giãn nở nhiệt cực nhanh của khí SF6 kết hợp với cơ cấu nén khí của máy cắt sẽ tạo ra luồng khí thổi cực mạnh vào vùng hồ quang. Nhờ tính chất âm điện (electronegative) mạnh, SF6 nhanh chóng bắt giữ các electron tự do, làm hồ quang mất khả năng dẫn điện và bị dập tắt chỉ trong vài phần nghìn giây (ms).
Sau khi hồ quang tắt, khí SF6 có khả năng tái kết hợp lại các phân tử gần như nguyên vẹn, do đó tuổi thọ của khí trong trạm GIS là rất cao, không bị tiêu hao nhiều như dầu trong các loại máy biến áp dầu hay máy cắt dầu cũ.
4. So sánh Trạm biến áp GIS và AIS: Cuộc chiến công nghệ
📊 Tỷ số 2025: GIS thắng áp đảo về diện tích (chỉ bằng 1/10) và chi phí vận hành (OPEX). Tuy nhiên, AIS vẫn có lợi thế về chi phí đầu tư ban đầu (CAPEX) thấp hơn 50%. Chọn GIS là chọn đầu tư dài hạn cho đô thị.
Đây là phần quan trọng nhất giúp các chủ đầu tư ra quyết định. Nên chọn GIS đắt đỏ hay AIS truyền thống? Chúng ta hãy cùng đặt hai công nghệ này lên bàn cân so sánh dựa trên các tiêu chí kỹ thuật và kinh tế.
| Tiêu Chí So Sánh | Trạm Biến Áp GIS (Công nghệ khí) | Trạm Biến Áp AIS (Công nghệ hở) |
|---|---|---|
| Diện tích lắp đặt | Siêu nhỏ gọn: Chỉ chiếm 10% – 20% diện tích so với AIS. Phù hợp cho tòa nhà, đô thị, hầm ngầm. | Rất lớn: Cần khoảng cách pha-pha và pha-đất lớn trong không khí. Tương tự mô hình trạm biến áp ngoài trời truyền thống. |
| Môi trường cách điện | Khí SF6 trong vỏ kim loại kín. | Không khí tự nhiên. |
| Độ an toàn & Tin cậy | Tuyệt đối: Không tiếp xúc môi trường, không bị bụi bẩn, động vật xâm nhập, sét đánh trực tiếp. | Thấp hơn: Dễ bị ảnh hưởng bởi sương muối, bụi bẩn công nghiệp, sét và động vật. |
| Chi phí đầu tư (CAPEX) | Cao: Thường gấp 1.5 đến 2 lần so với trạm AIS cùng công suất. | Thấp: Chi phí thiết bị rẻ hơn. |
| Chi phí vận hành (OPEX) | Rất thấp: Ít phải bảo trì, chu kỳ bảo dưỡng dài (10-20 năm), không cần vệ sinh sứ thường xuyên. | Cao: Cần vệ sinh sứ, bảo dưỡng định kỳ thường xuyên, tốn nhân công vận hành. |
| Thời gian lắp đặt | Nhanh: Do thiết bị được lắp sẵn dạng module tại nhà máy, chỉ việc đấu nối tại công trường. | Lâu: Phải thi công móng trụ, lắp đặt từng thiết bị rời rạc, căn chỉnh phức tạp. |
| Tuổi thọ thiết bị | Trên 40 – 50 năm. | Khoảng 25 – 30 năm (do bị lão hóa bởi môi trường). |
Phân tích bài toán kinh tế (LCC – Life Cycle Cost)
Nhìn vào bảng trên, bạn sẽ thấy chi phí đầu tư ban đầu của GIS cao hơn hẳn. Tuy nhiên, nếu xét trên Chi phí vòng đời (Life Cycle Cost), GIS lại tỏ ra kinh tế hơn trong nhiều trường hợp. Lý do là vì GIS gần như không tốn chi phí bảo trì trong suốt 20 năm đầu, cộng thêm việc tiết kiệm được quỹ đất khổng lồ (đất đô thị có giá trị rất cao). Do đó, với các dự án tại trung tâm thành phố, GIS là lựa chọn “đắt xắt ra miếng” nhưng hiệu quả lâu dài.
5. Ưu điểm và Nhược điểm: Cái nhìn khách quan
✅ Ưu điểm chính: Tiết kiệm không gian, An toàn, Thẩm mỹ.
❌ Nhược điểm: Giá thành cao, Quy trình xử lý khí thải SF6 phức tạp.
Ưu điểm vượt trội

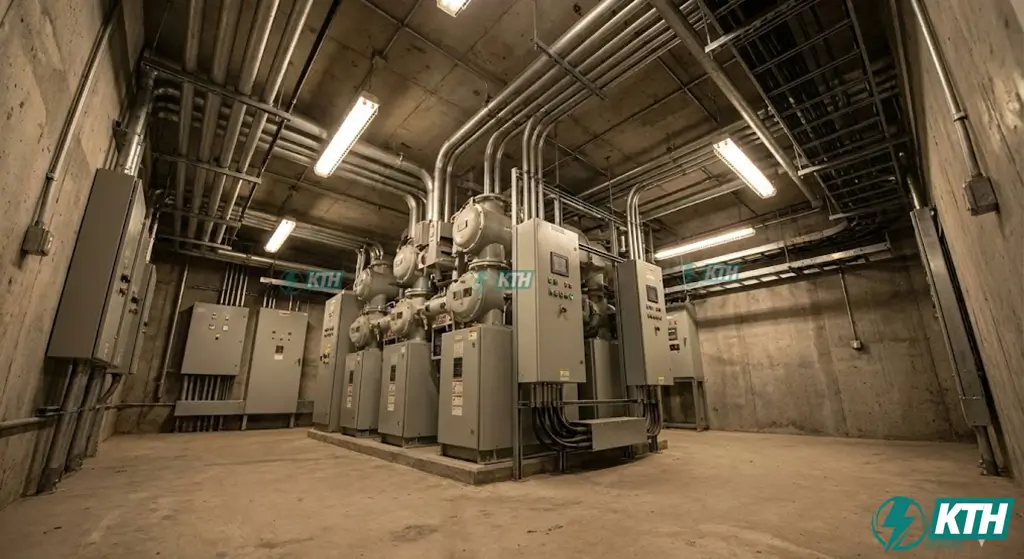

- ✔Tiết kiệm không gian tối đa: Đây là lợi thế cạnh tranh lớn nhất (Key Selling Point). Một trạm biến áp 110kV GIS có thể nằm gọn trong tầng hầm của một trung tâm thương mại, điều mà AIS không thể làm được. Điều này tương tự như sự nhỏ gọn của các trạm biến áp hợp bộ (trạm kiosk) ở lưới phân phối hạ thế.
- ✔An toàn cho con người: Vỏ thiết bị được nối đất an toàn, không có bộ phận mang điện nào lộ ra ngoài, loại bỏ hoàn toàn nguy cơ tai nạn điện giật do vô ý chạm vào.
- ✔Hoạt động bền bỉ trong môi trường khắc nghiệt: Dù bên ngoài có bão cát, sương muối (vùng ven biển), hay độ ẩm cao, các phần tử dẫn điện bên trong vẫn được bảo vệ an toàn trong môi trường khí trơ.
- ✔Thẩm mỹ cao: Trạm GIS gọn gàng, hiện đại, phù hợp với cảnh quan đô thị văn minh.
Nhược điểm cần cân nhắc
- ✖Chi phí ban đầu lớn: Rào cản lớn nhất đối với các dự án có ngân sách hạn hẹp.
- ✖Yêu cầu kỹ thuật cao: Việc lắp đặt, nạp khí SF6 và xử lý sự cố đòi hỏi đội ngũ chuyên gia được đào tạo bài bản và thiết bị chuyên dụng đắt tiền.
- ✖Vấn đề môi trường: Khí SF6 là một loại khí nhà kính mạnh. Do đó, việc quản lý rò rỉ khí và thu hồi khí SF6 khi thanh lý trạm phải tuân thủ nghiêm ngặt các quy định môi trường quốc tế.
6. Ứng dụng thực tế: Khi nào bạn nên chọn GIS?
🎯 Lựa chọn tối ưu cho: Trung tâm thành phố, Tòa nhà cao tầng, Nhà máy công nghệ cao, và các dự án Điện gió/Điện mặt trời.
Dựa trên kinh nghiệm tư vấn cho hàng trăm dự án điện, KTH Electric khuyên bạn nên ưu tiên sử dụng trạm biến áp GIS trong các trường hợp sau:
- Khu vực đô thị đất chật người đông: Các thành phố lớn, nơi giá đất cực kỳ đắt đỏ và không gian hạn chế.
- Tòa nhà cao tầng & Trung tâm thương mại: Lắp đặt trạm biến áp ngầm hoặc trong nhà để cấp điện tại chỗ.
- Khu công nghiệp công nghệ cao: Nơi yêu cầu độ tin cậy cung cấp điện liên tục, tránh sự cố do tác động môi trường. Đây là nơi thường xuyên cần thi công điện nhà xưởng tiêu chuẩn cao.
- Các dự án thủy điện, điện gió ngoài khơi: Nơi có địa hình hiểm trở, không gian thi công hẹp hoặc môi trường muối biển ăn mòn mạnh (GIS chống ăn mòn tốt hơn hẳn AIS).
7. Các thương hiệu trạm GIS uy tín tại thị trường Việt Nam
🏆 Top Brand 2025: Siemens, ABB, GE (Châu Âu); Hitachi, Toshiba, Hyosung (Á Đông); Sieyuan, Chint (Giá rẻ).
Hiện nay trên thị trường có nhiều nhà cung cấp thiết bị GIS, được phân thành các phân khúc rõ rệt:
- Phân khúc cao cấp (G7/Châu Âu): Bao gồm Siemens (Đức), ABB (Thụy Sĩ), GE (Mỹ/Pháp). Đây là những “ông lớn” với công nghệ đi đầu, độ tin cậy cực cao nhưng giá thành cũng đắt nhất. Thường được chỉ định cho các dự án trọng điểm quốc gia của EVN trong hệ thống lưới điện truyền tải Việt Nam.
- Phân khúc tầm trung (Nhật Bản/Hàn Quốc): Bao gồm Toshiba, Hitachi, Mitsubishi (Nhật) và Hyosung, LS (Hàn Quốc). Chất lượng rất tốt, giá cả cạnh tranh hơn so với nhóm G7, đang rất phổ biến tại các khu công nghiệp.
- Phân khúc giá rẻ (Trung Quốc): Bao gồm Sieyuan, Chint, Taikai. Ưu điểm là giá thành rất rẻ, phù hợp cho các dự án tư nhân nhỏ, tuy nhiên cần xem xét kỹ về chế độ hậu mãi và độ bền lâu dài.
8. Những lưu ý quan trọng khi vận hành & bảo dưỡng trạm GIS
⚠️ Checklist an toàn: 1. Giám sát áp suất khí 24/7. 2. Đo phóng điện cục bộ (PD) định kỳ. 3. Tuyệt đối tuân thủ khóa liên động (Interlock) khi thao tác.
Dù được mệnh danh là “Maintenance-free” (Miễn bảo trì), nhưng để trạm GIS hoạt động ổn định trên 30 năm, đơn vị vận hành cần lưu ý sử dụng các dịch vụ bảo trì trạm biến áp chuyên nghiệp:
- Giám sát áp lực khí SF6: Đây là nhiệm vụ sống còn. Phải thường xuyên kiểm tra đồng hồ mật độ khí và hệ thống cảnh báo rò rỉ.
- Kiểm tra phóng điện cục bộ (PD – Partial Discharge): Sử dụng các dịch vụ đo phóng điện cục bộ Online hoặc offline để phát hiện sớm các hư hỏng cách điện bên trong trước khi xảy ra sự cố nổ.
- Tuân thủ quy trình thao tác: Đặc biệt là quy trình đóng tiếp địa và mở dao cách ly, cần tuân thủ nghiêm ngặt hệ thống khóa liên động (Interlock) để tránh thao tác nhầm. Ngoài ra, việc bảo trì thí nghiệm điện định kỳ cũng cần được thực hiện bởi các đơn vị có năng lực.
Kết luận
Trạm biến áp GIS là minh chứng rõ ràng nhất cho sự phát triển của công nghệ điện lực: Nhỏ hơn, Mạnh hơn và An toàn hơn. Mặc dù chi phí đầu tư ban đầu cao, nhưng những giá trị mà nó mang lại về diện tích, độ tin cậy và chi phí vận hành thấp là hoàn toàn xứng đáng, đặc biệt là trong kỷ nguyên đô thị hóa hiện nay.
Việc lựa chọn trạm GIS không chỉ đơn thuần là mua một thiết bị, mà là đầu tư cho một giải pháp năng lượng bền vững trong 40-50 năm tới. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn thấu đáo và chi tiết nhất về công nghệ này.
Nếu bạn đang tìm kiếm một đơn vị tư vấn thiết kế, thi công lắp đặt trạm biến áp chuyên nghiệp, hoặc cần báo giá chi tiết về các giải pháp trạm GIS, hãy liên hệ ngay với KTH Electric. Với kinh nghiệm dày dạn và đội ngũ kỹ sư chất lượng cao, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho dự án của bạn.
