Trạm Biến Áp Truyền Tải: Cấu Tạo, Nguyên Lý & Vận Hành 2025

Trong hệ thống điện quốc gia, nếu đường dây là “mạch máu” thì Trạm biến áp truyền tải chính là những “trái tim” khổng lồ, chịu trách nhiệm bơm và điều tiết dòng năng lượng đi khắp cơ thể đất nước. Một sự cố nhỏ tại trạm truyền tải không chỉ gây mất điện cục bộ mà có thể dẫn đến rã lưới diện rộng.

Bạn là kỹ sư đang tìm kiếm tài liệu vận hành chuẩn xác? Hay chủ đầu tư cần hiểu rõ về suất vốn đầu tư và công nghệ trạm biến áp mới nhất? Bài viết này của KTH Electric sẽ là cuốn cẩm nang chuyên sâu nhất, giải phẫu chi tiết từ A-Z về trạm biến áp truyền tải.

Để đảm bảo hệ thống vận hành liên tục và hiệu quả, việc hiểu rõ tổng quan về dịch vụ bảo trì hệ thống điện là bước đệm kiến thức quan trọng trước khi đi sâu vào chi tiết kỹ thuật dưới đây.

1. Trạm Biến Áp Truyền Tải Là Gì? Phân Biệt Với Trạm Phân Phối

Trạm biến áp (Substation) là một tập hợp các thiết bị điện dùng để biến đổi điện áp (tăng áp hoặc hạ áp) và phân phối luồng công suất trong hệ thống điện.

Tuy nhiên, trong ngành điện, chúng ta cần phân biệt rạch ròi giữa Trạm truyền tải (Transmission Substation) và Trạm phân phối (Distribution Substation). Sự nhầm lẫn giữa hai khái niệm này thường dẫn đến sai lệch trong thiết kế và lựa chọn thiết bị.

• Trạm phân phối (Hạ áp/Trung áp): Thường có cấp điện áp từ 22kV, 35kV xuống 0.4kV (điện dân dụng). Đây là các trạm treo, trạm Kiosk bạn thấy ngoài phố hoặc trong các nhà máy xí nghiệp nhỏ. Nếu bạn quan tâm đến phân khúc này, đặc biệt là các hệ thống điện hạ thế, hãy tham khảo quy trình bảo trì tủ điện hạ thế mà chúng tôi đang cung cấp để đảm bảo an toàn điện cho cơ sở kinh doanh.
• Trạm truyền tải (Cao áp/Siêu cao áp): Là các trạm có cấp điện áp từ 110kV trở lên. Nhiệm vụ chính là nhận điện từ nhà máy phát hoặc lưới điện quốc gia để truyền tải đi xa hoặc cấp nguồn cho các trạm phân phối.

Tại Việt Nam, trạm biến áp truyền tải đóng vai trò then chốt trong việc liên kết hệ thống điện Bắc – Trung – Nam và giải tỏa công suất cho các nhà máy năng lượng tái tạo.

2. Phân Loại Trạm Biến Áp Truyền Tải

Để lựa chọn phương án đầu tư hoặc vận hành đúng quy trình, chúng ta cần hiểu rõ các phân loại sau:

2.1. Phân loại theo cấp điện áp (Voltage Level)

Đây là cách phân loại phổ biến nhất trong Quy hoạch điện VIII và các tiêu chuẩn của EVN:

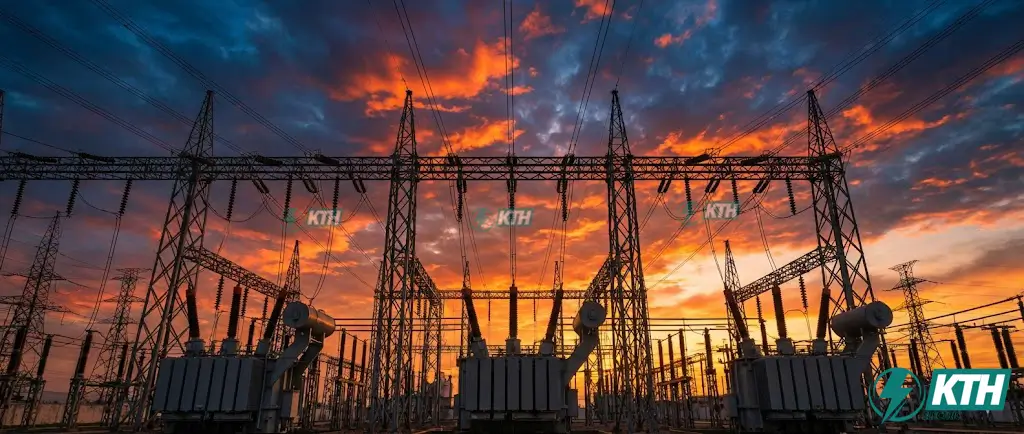

• Trạm biến áp 500kV (Siêu cao áp): Đây là xương sống của hệ thống điện quốc gia (trục 500kV Bắc Nam). Các trạm này có quy mô cực lớn, thiết bị phức tạp và yêu cầu độ tin cậy tuyệt đối. Ví dụ: Trạm 500kV Phú Lâm, Trạm 500kV Thường Tín.
• Trạm biến áp 220kV (Cao áp): Đóng vai trò nút giao thông chính trong lưới điện khu vực. Trạm 220kV thường nhận điện từ lưới 500kV để cấp xuống cho các trạm 110kV.
• Trạm biến áp 110kV (Cao áp): Đây là cấp “trung chuyển” phổ biến nhất, cấp điện trực tiếp cho các Khu công nghiệp lớn hoặc các công ty điện lực quận/huyện.

2.2. Phân loại theo công nghệ cách điện (Thiết kế lắp đặt)

Đây là yếu tố quyết định đến suất vốn đầu tư và diện tích đất sử dụng:

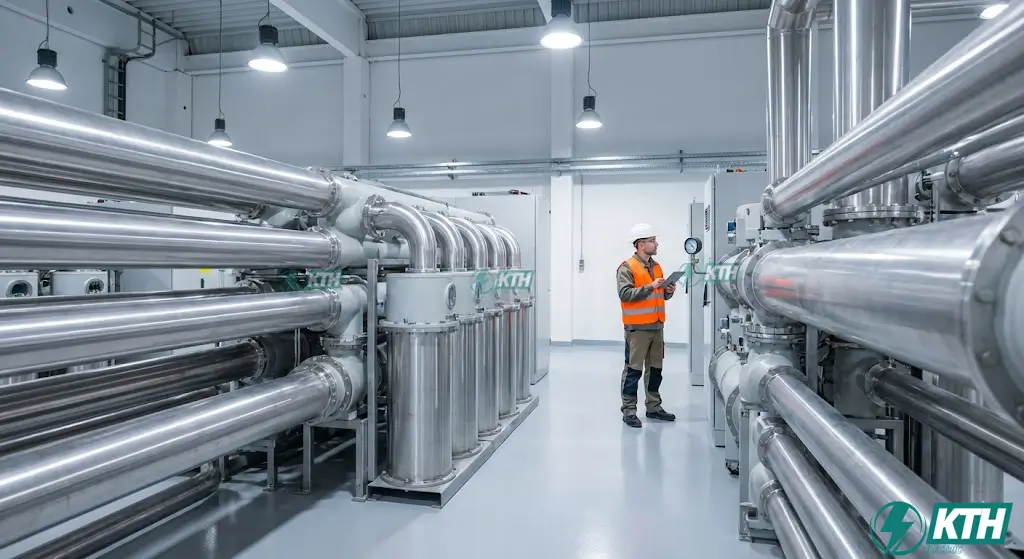

📢 Góc nhìn chuyên gia từ KTH Electric: Với xu hướng đô thị hóa hiện nay, các trạm 110kV/220kV dạng GIS hoặc trạm Kiosk hợp bộ đang dần thay thế các trạm ngoài trời truyền thống tại các thành phố lớn như TP.HCM và Hà Nội. Đối với các hệ thống trung thế trong nhà, việc thực hiện bảo trì tủ trung thế định kỳ là cực kỳ quan trọng để ngăn ngừa sự cố phóng điện trong không gian hẹp.

3. Giải Phẫu Chi Tiết & Cấu Tạo Trạm Biến Áp Truyền Tải

Một trạm biến áp truyền tải không chỉ có “cục biến áp”. Nó là một tổ hợp công nghệ phức tạp được chia thành hai hệ thống chính: Nhất thứ và Nhị thứ.

3.1. Hệ thống thiết bị Nhất thứ (Primary Equipment)

Đây là các thiết bị trực tiếp mang dòng điện cao thế.

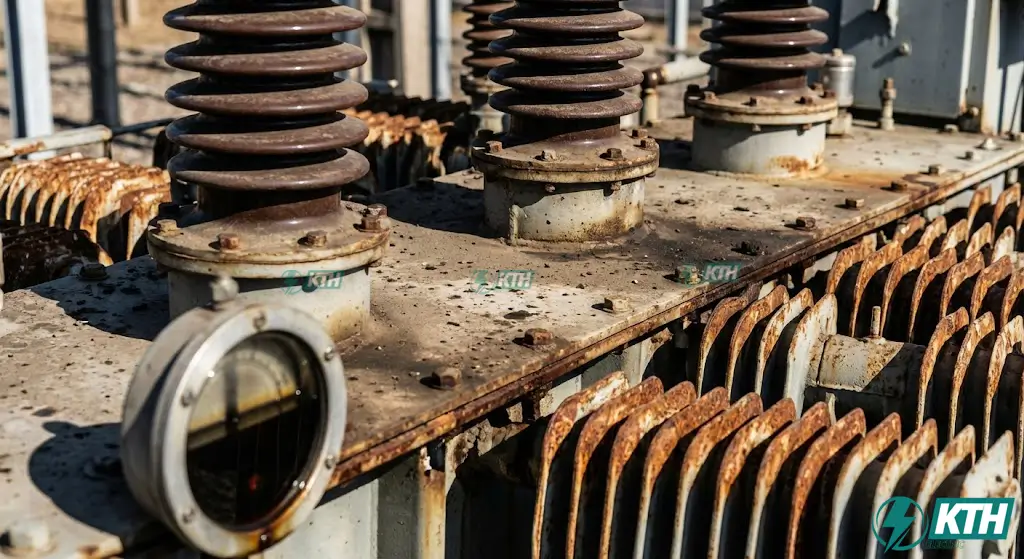

• 🔹 Máy biến áp lực (Power Transformer)
  Được ví như trái tim của trạm. Máy biến áp lực trong trạm truyền tải thường là loại ngâm dầu, có bộ điều áp dưới tải (OLTC) để ổn định điện áp đầu ra. Chất lượng dầu cách điện đóng vai trò sống còn đối với tuổi thọ máy. Do đó, quy trình dịch vụ lọc dầu máy biến áp cần được thực hiện nghiêm ngặt để loại bỏ tạp chất và hơi ẩm, tránh làm suy giảm khả năng cách điện.Cấu tạo chính: Lõi thép từ tính, cuộn dây (đồng), vỏ máy, sứ đầu vào (Bushings), bình dầu phụ và bộ tản nhiệt.
• 🔹 Máy cắt điện (Circuit Breaker – MC)
  Nếu máy biến áp là trái tim, thì máy cắt là “cơ bắp” bảo vệ. Nhiệm vụ của nó là đóng/cắt dòng điện phụ tải và quan trọng nhất là cắt dòng điện ngắn mạch (sự cố) cực lớn để bảo vệ thiết bị.Công nghệ: Máy cắt khí SF6. Ngoài ra, đối với các trạm có sử dụng Recloser, bạn có thể tham khảo thêm về dịch vụ bảo trì trạm Recloser.
• 🔹 Dao cách ly (Disconnect Switch – DCL)
  Khác biệt cốt lõi: DCL KHÔNG ĐƯỢC đóng cắt khi có tải. Nhiệm vụ là tạo khoảng hở nhìn thấy được để đảm bảo an toàn khi sửa chữa.
• 🔹 Thiết bị đo lường & Bảo vệ quá áp
  Gồm Biến dòng (CT), Biến áp (VT) và Chống sét van (LA). Một hệ thống chống sét hoạt động hiệu quả là tuyến phòng thủ đầu tiên cho toàn bộ tài sản đắt tiền của trạm.

3.2. Hệ thống thiết bị Nhị thứ & Điều khiển (Secondary System)

Đây là “bộ não” điều khiển toàn bộ trạm.

• 🔸 Hệ thống Bảo vệ Rơ le (Protection Relays)
  Các rơ le kỹ thuật số hiện đại có nhiệm vụ phát hiện sự cố và ra lệnh cho máy cắt hoạt động chỉ trong vài mili-giây. Để đảm bảo các thiết bị này hoạt động chính xác, công tác bảo trì thí nghiệm điện định kỳ là yêu cầu bắt buộc.

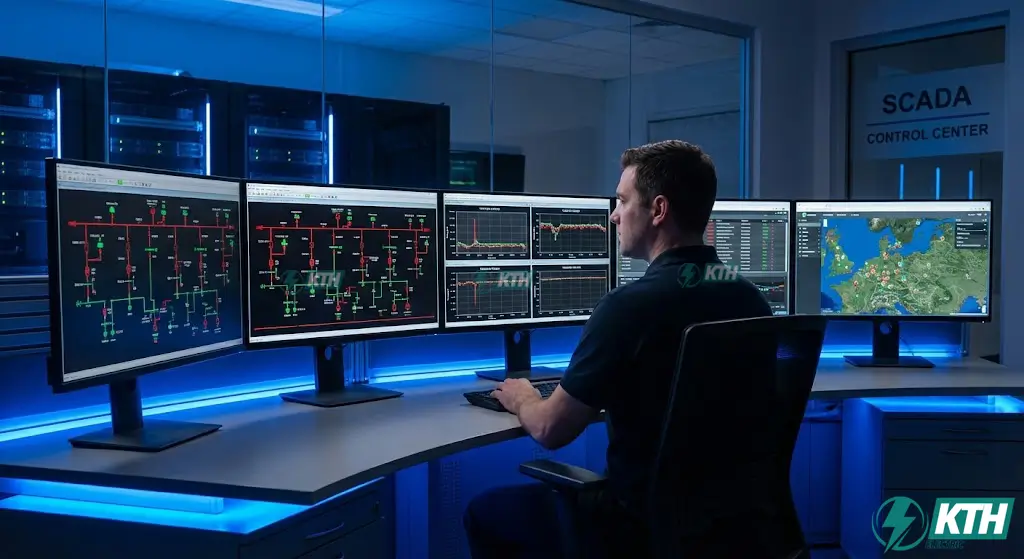

• 🔸 Hệ thống SCADA & Thông tin
  Cho phép thu thập dữ liệu và điều khiển giám sát từ xa mà không cần người thao tác tại chỗ.
• 🔸 Hệ thống nguồn tự dùng (AC/DC System)
  Hệ thống ắc quy và tủ sạc DC đảm bảo rơ le và máy cắt vẫn hoạt động khi mất lưới AC. Hệ thống này cũng quan trọng như việc thiết kế thi công hệ ATS trung thế trong việc đảm bảo tính liên tục của nguồn điện dự phòng.

4. Sơ Đồ Nối Điện Chính & Nguyên Lý Hoạt Động

[Image of Electrical substation single line diagram double busbar]

Sự tin cậy của một trạm biến áp phụ thuộc rất lớn vào sơ đồ nối điện chính (Single Line Diagram Topology). Dưới đây là 3 sơ đồ phổ biến nhất tại Việt Nam:

5. Tiêu Chuẩn Thiết Kế & An Toàn Bắt Buộc

Khi thiết kế và thi công trạm biến áp truyền tải, các đơn vị như KTH Electric luôn phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn sau:

• Quy phạm trang bị điện: Quy định khoảng cách an toàn (Pha-Đất 110kV là 1100mm, 220kV là 2100mm).
• Tiêu chuẩn IEC: IEC 61936 (Lắp đặt), IEC 60076 (Máy biến áp).
• Hệ thống nối đất: Điện trở nối đất trạm truyền tải phải cực nhỏ để đảm bảo an toàn.
• PCCC: Hệ thống phun sương tự động hoặc khí Nitơ là bắt buộc.

6. Quy Trình Vận Hành & Bảo Dưỡng Trạm Biến Áp

Với kinh nghiệm 20 năm trong nghề, tôi nhấn mạnh rằng: “Sai một ly, đi một dặm”. Vận hành trạm biến áp không cho phép sai sót. Để đảm bảo hệ thống vận hành trơn tru, dịch vụ bảo trì trạm biến áp chuyên nghiệp là yếu tố tiên quyết giúp kéo dài tuổi thọ thiết bị.

6.1. Nguyên tắc thao tác đóng cắt

Quy tắc “bất di bất dịch” để tránh hồ quang điện gây chết người:

1. Khi đóng điện: Đóng Dao cách ly trước ➔ Đóng Máy cắt sau.
2. Khi cắt điện: Cắt Máy cắt trước ➔ Cắt Dao cách ly sau.
3. Luôn kiểm tra trạng thái tại chỗ và xác nhận “Hết dòng, hết áp” trước khi làm việc.

6.2. Bảo trì & Thí nghiệm định kỳ

Thay vì đợi hỏng mới sửa, các trạm truyền tải hiện đại áp dụng bảo trì theo tình trạng vận hành (CBM):

• ✔Phân tích khí hòa tan trong dầu (DGA): Phát hiện phóng điện bên trong qua khí Acetylen.
• ✔Đo phóng điện cục bộ (Partial Discharge): Công nghệ dịch vụ đo phóng điện cục bộ Online giúp phát hiện sự cố tiềm ẩn mà không cần cắt điện.

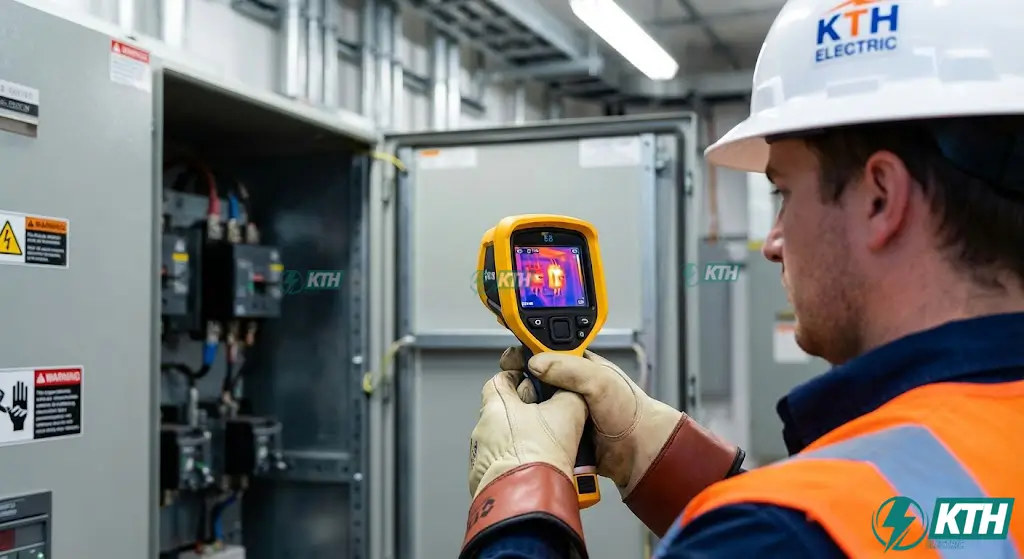

• ✔Soi phát nhiệt (Thermal Imaging): Dịch vụ Scan nhiệt tủ điện (Thermal Scan) là phương pháp hiệu quả nhất để ngăn ngừa sự cố cháy nổ do tiếp xúc kém.

7. Xu Hướng Mới: Trạm Biến Áp Kỹ Thuật Số (Digital Substation)

Thế giới đang chuyển dịch mạnh mẽ sang công nghệ số hóa theo tiêu chuẩn IEC 61850. Trong trạm biến áp kỹ thuật số, hàng tấn dây cáp đồng điều khiển nhị thứ được thay thế bằng… cáp quang. Các tín hiệu Analog được số hóa ngay tại ngoài trời bởi các bộ Merging Unit.

Lợi ích: Giảm 80% khối lượng cáp đồng, tăng độ an toàn, dữ liệu minh bạch.
