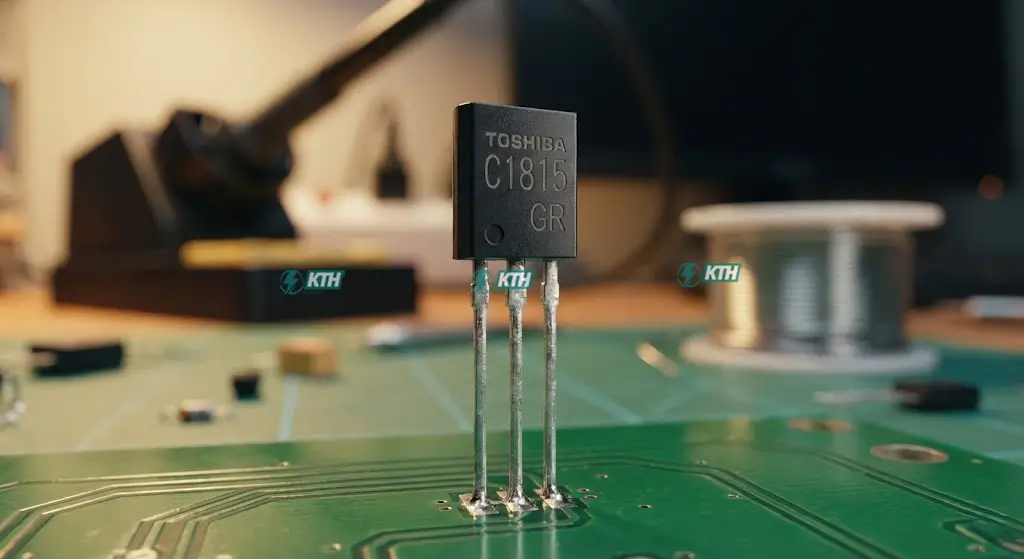

Transistor C1815 (tên đầy đủ 2SC1815) là transistor lưỡng cực NPN (Bóng ngược) phổ biến nhất, được thiết kế cho các ứng dụng khuếch đại âm thanh tần số thấp và dao động cao tần.
- Sơ đồ chân (Pinout): E-C-B (Emitter – Collector – Base).
- Thông số kỹ thuật: Điện áp
, Dòng tải
, Công suất
. - Thay thế tương đương: 2N3904, C828, BC547.
Transistor C1815 Là Gì? Datasheet, Sơ Đồ Chân & Hướng Dẫn Sử Dụng A-Z (2025)
1. Transistor C1815 Là Gì?
Transistor C1815 (2SC1815) là dòng Transistor NPN (Bóng ngược) chuyên dụng cho tần số thấp và độ ồn thấp (Low Noise). Đặc tính kỹ thuật nổi bật: Điện áp cực đại VCE = 50V, Dòng điện cực đại IC = 150mA.
Giải mã tên gọi “2SC1815”
Ý nghĩa: 2 (2 lớp tiếp giáp P-N) + S (Bán dẫn) + C (NPN tần số cao) + 1815 (Mã sản phẩm Toshiba).
- 2: Số lượng tiếp giáp P-N (ở đây là 2 tiếp giáp, đặc trưng của BJT).
- S: Semiconductor (Chất bán dẫn).
- C: Ký hiệu cho transistor NPN tần số cao (High Frequency).
- 1815: Mã số định danh của nhà sản xuất (thường là Toshiba).
2. Cấu Tạo Và Sơ Đồ Chân (Pinout)
Sơ đồ chân chuẩn: Với vỏ TO-92, khi hướng mặt phẳng có chữ về phía bạn, chân hướng xuống, thứ tự từ trái sang phải là: 1. E (Emitter) – 2. C (Collector) – 3. B (Base).
- Chân E (Emitter – Cực phát): Dòng điện đi ra khỏi transistor tại đây, thường nối xuống mass (GND) trong mạch Emitter chung.
- Chân C (Collector – Cực thu): Dòng điện đi vào transistor tại đây, thường nối với tải (Loa, Relay, LED).
- Chân B (Base – Cực gốc/nền): Chân điều khiển. Một dòng điện kích nhỏ tại đây sẽ cho phép dòng lớn chảy từ C sang E.
3. Thông Số Kỹ Thuật (Datasheet Highlights)
Thông số “vàng”: Điện áp VCE = 50V, Dòng điện IC = 150mA, Công suất P = 400mW. Hệ số khuếch đại (hFE) từ 70 – 700 tùy theo mã phân loại (O, Y, GR, BL).
| Thông số | Giá trị Max | Giải thích & Ứng dụng |
|---|---|---|
| Loại Transistor | NPN | Bóng ngược, kích dẫn bằng dòng dương vào cực B. |
| Điện áp VCE max | 50V | Nguồn cấp tối đa điện áp giữa C và E. Thường dùng an toàn ở 12V-24V. |
| Dòng điện IC max | 150mA | Dòng điện tải tối đa. Chỉ kéo được Relay nhỏ, LED, không kéo được Motor. |
| Công suất (Ptot) | 400mW | Công suất tiêu tán nhiệt. Quá mức này linh kiện sẽ nóng và chết. |
| Hệ số hFE (Gain) | 70 – 700 | Độ khuếch đại dòng điện. Phân loại: Y (120-240), GR (200-400), BL (350-700). |
| Tần số cắt (fT) | 80 MHz | Tần số làm việc tối đa (Transition Frequency). |
4. Nguyên Lý Hoạt Động
3 Chế độ hoạt động chính: Ngắt (Cut-off) khi Ib=0; Bão hòa (Saturation) khi Ib đủ lớn để mở thông C-E; và Khuếch đại (Active) khi dòng Ic tỷ lệ thuận với dòng Ib theo hệ số Beta.
- Trạng thái Ngắt (Cut-off): Khi không có điện áp kích vào chân B (hoặc VBE < 0.7V), van đóng lại. Không có dòng điện chạy từ C sang E. Mạch hở.
- Trạng thái Bão hòa (Saturation): Khi dòng điện vào chân B đủ lớn, van mở hoàn toàn. Dòng điện chạy tối đa từ C sang E. Lúc này transistor đóng vai trò như một dây dẫn (công tắc đóng). Đây là chế độ dùng để bật tắt đèn LED hoặc kích Relay.
- Trạng thái Khuếch đại (Active): Dòng điện tại chân B thay đổi nhỏ sẽ làm dòng điện tại chân C thay đổi lớn tương ứng (
). Đây là chế độ được dùng trong mạch khuếch đại tín hiệu âm thanh (Amply).
5. Ứng Dụng Thực Tế Của C1815 Trong Năm 2025
Ứng dụng phổ biến: Mạch khuếch đại tiền khuếch đại (Pre-amp Audio), Mạch kích Relay cho Vi điều khiển (Arduino/ESP32), và Mạch cảm biến ánh sáng tự động.
5.1. Mạch Khuếch Đại Âm Thanh (Audio Pre-Amp)
5.2. Điều Khiển Relay (Rơ-le)
Mẹo kỹ thuật: Dùng điện trở 1kΩ – 4.7kΩ nối vào chân B để hạn dòng khi kích bằng vi điều khiển 5V.
5.3. Mạch Cảm Biến
6. Hướng Dẫn Kiểm Tra Transistor C1815 (Sống hay Chết?)
Cách đo nhanh: Dùng đồng hồ VOM thang đo Diode/Thông mạch. Transistor TỐT khi đo thuận B-E và B-C đều lên giá trị (0.6V), đo ngược không lên. Đo C-E không được thông mạch.
- Bước 1: Chuyển đồng hồ về thang đo Diode (hoặc thang đo điện trở x1k đối với đồng hồ kim).
- Bước 2 (Đo thuận): Đặt que đỏ (Dương) vào chân B, que đen (Âm) lần lượt vào chân C và E -> Đồng hồ hiện giá trị (khoảng 0.6V – 0.7V) là TỐT.
- Bước 3 (Đo ngược): Đảo chiều que đo (Que đen vào chân B, đỏ vào C/E), đồng hồ không được lên giá trị (OL) -> TỐT.
- Bước 4 (Đo rò/chập): Đo giữa chân C và E theo hai chiều. Nếu đồng hồ báo thông mạch (kêu tít hoặc điện trở về 0) thì transistor đã bị CHẬP (HỎNG).
7. Các Lưu Ý An Toàn Khi Thiết Kế Mạch
3 Quy tắc vàng: 1. Luôn có điện trở hạn dòng cực Base. 2. Không quá dòng tải 150mA. 3. Phải mắc Diode ngược song song tải cảm để chống xung cao áp.
Tính toán điện trở hạn dòng cho cực B
![]()
trong đó
thường là 0.7V đối với transistor silicon. Ví dụ V_in = 5V, Ib cần 2mA thì Rb ≈ 2.2kΩ.
Bảo vệ quá áp (Flyback Diode)
Tản nhiệt
8. Linh Kiện Thay Thế Tương Đương
Thay thế tốt nhất: C828 (cùng chân E-C-B), 2N3904 (phổ biến, chân E-B-C), BC547 (chân C-B-E). Luôn tra datasheet để đảo lại chân cho đúng.
- C828 (2SC828): Tương đương hoàn toàn, chân E-C-B giống C1815.
- 2N3904: Rất phổ biến theo chuẩn Mỹ, là lựa chọn thay thế hàng đầu (Chân E-B-C).
- BC547 / BC548: Phổ biến chuẩn Châu Âu, độ ồn thấp (Chân C-B-E).
- 2SC945: Tương đương trực tiếp, thường dùng trong mạch dao động (Chân E-C-B hoặc E-B-C tùy hãng).
Kết Luận
