Tụ Bù 3 Pha: Hướng Dẫn A-Z Nâng Cos Phi, Giảm Tiền Điện (Cập Nhật 2025)

Hóa đơn tiền điện của doanh nghiệp bạn đang cao bất thường? Rất có thể bạn đang bị phạt vì hệ số công suất cosφ quá thấp.

Trong bối cảnh đó, tụ bù 3 pha không còn là một lựa chọn, mà là một giải pháp bắt buộc. Đây là thiết bị chuyên dụng để bù công suất phản kháng trong lưới điện 3 pha, giúp nâng cao hệ số cosφ lên mức lý tưởng (0.95 – 1.0). Việc này giúp bạn giảm tổn thất điện năng 10-20%, tối ưu hóa chi phí vận hành và tránh các khoản phạt từ điện lực.

Bài viết này, với tư cách chuyên gia, sẽ phân tích chi tiết A-Z về tụ bù 3 pha, từ nguyên lý cơ bản đến 3 phương pháp lắp đặt chuẩn kỹ thuật.

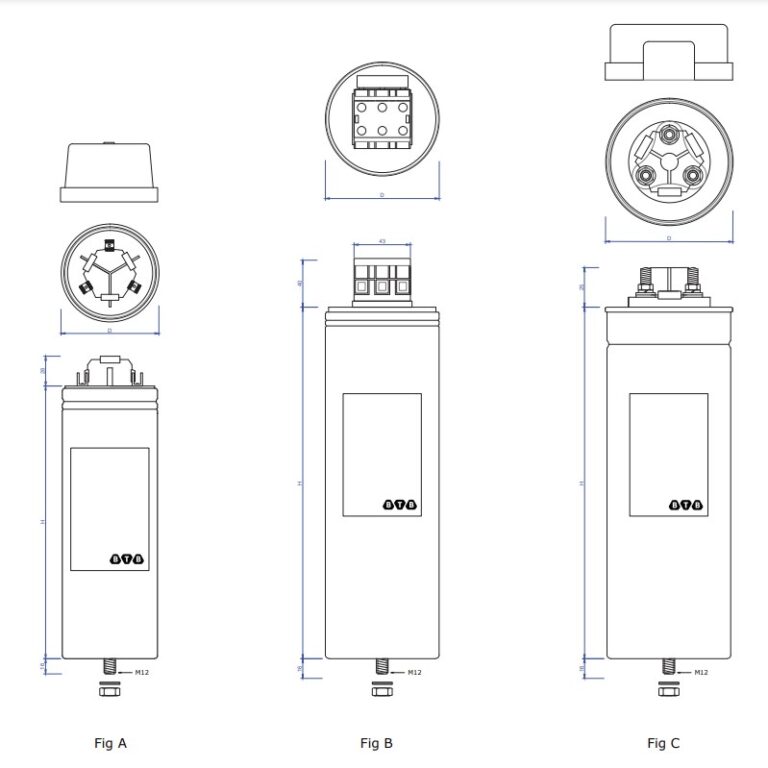

Tụ Bù 3 Pha Là Gì?

Tụ bù 3 pha là một hệ thống tụ điện chuyên dụng lắp trong lưới điện 3 pha. Nhiệm vụ chính của nó là “phát” ra công suất phản kháng (đo bằng kVAr) để cung cấp cho các tải cảm (như động cơ, máy biến áp), giúp nâng cao hệ số cosφ lên mức lý tưởng (0.95 – 1.0), qua đó giảm tổn hao điện năng và tránh bị điện lực phạt.

Tụ bù 3 pha là một hệ thống gồm các tụ điện (capacitor) được thiết kế để hoạt động trong lưới điện 3 pha. Nhiệm vụ chính của nó là “phát” ra công suất phản kháng (đơn vị kVAr) để cung cấp cho các tải có tính cảm kháng trong mạng điện.

Các tải cảm này chính là nguyên nhân gây ra cosφ thấp, phổ biến nhất là:

• Máy biến áp 3 pha
• Động cơ điện (máy bơm, quạt, máy nén)
• Các loại máy biến áp và cuộn cảm khác

Thông số kỹ thuật phổ biến 2025:

• Công suất: 10, 15, 20, 25, 30, 40, 50 kVAr (Phổ biến nhất là 20 và 25 kVAr)
• Điện áp: 415V, 440V (chuẩn lưới 3 pha hạ thế Việt Nam)
• Loại: Tụ khô (an toàn, phổ biến, chiếm 90% thị trường) và tụ dầu (chịu tải cao, độ bền cao hơn)

Chúng thường được lắp đặt bên trong vỏ tủ điện công nghiệp chuyên dụng, gọi là tủ tụ bù.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

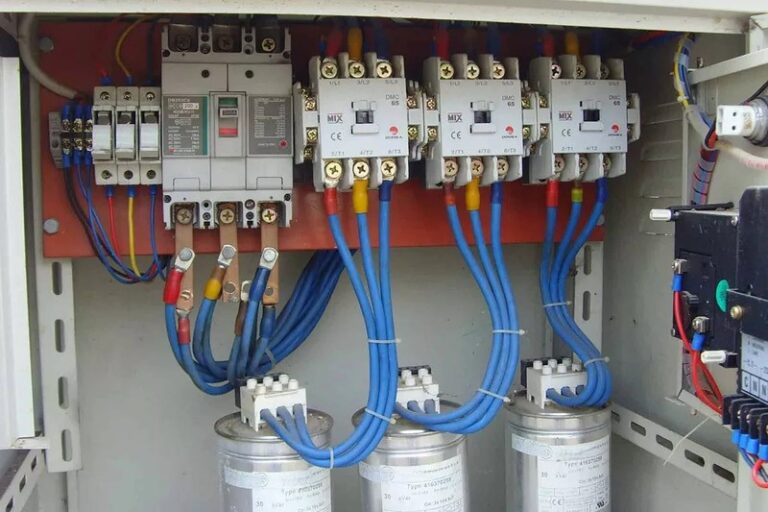

Nguyên Lý Hoạt Động: Tại Sao Tụ Bù Giảm Được Tiền Điện?

Tụ bù hoạt động bằng cách cung cấp tại chỗ công suất phản kháng (có tính dung) để bù trừ cho công suất phản kháng (có tính cảm) mà các động cơ, máy biến áp tiêu thụ. Việc này giúp giảm lượng công suất phản kháng phải “hút” từ lưới điện, làm giảm dòng điện tổng, giảm tổn thất nhiệt trên dây dẫn và quan trọng nhất là đưa hệ số cosφ về mức cho phép (>0.9) để không bị phạt.

Để hiểu nguyên lý, chúng ta cần biết về công suất. Trong điện xoay chiều AC, có 3 loại công suất:

• Công suất thực P (kW): Tạo ra công hữu ích (cơ, nhiệt, ánh sáng). Đây là công suất bạn thực sự sử dụng và muốn trả tiền.
• Công suất phản kháng Q (kVAr): Cần thiết để tạo từ trường cho động cơ, máy biến áp hoạt động. Đây là công suất “vô ích” chạy qua lại trên lưới, gây tổn hao.
• Công suất biểu kiến S (kVA): Là tổng vector của P và Q. Đây là công suất mà đường dây và máy biến áp phải chịu tải.

Hệ số cosφ = P / S. Khi Q (công suất phản kháng) tăng cao, S sẽ tăng theo, làm cho cosφ giảm.

Về bản chất, tải cảm (động cơ) “hút” công suất phản kháng (cảm kháng), làm dòng điện trễ pha so với điện áp. Tụ bù sẽ “phát” ra công suất phản kháng (có tính dung kháng), tạo ra dòng điện sớm pha 90° so với điện áp.

Khi lắp song song, sẽ bù trừ cho ngay tại chỗ. Kết quả là lưới điện chỉ cần vận chuyển công suất thực P, giúp giảm cường độ dòng điện tổng.

Công thức tính dung lượng bù (Q)

Công thức vàng để tính toán dung lượng tụ cần bù (cập nhật 2025) là:

Trong đó:

• : Công suất tụ cần bù (kVAr)
• P: Công suất thực của tải (kW) – xem trên đồng hồ đo hoặc hóa đơn.
• : Góc pha hiện tại (từ cosφ1 – hệ số công suất đo được)
• : Góc pha mục tiêu (từ cosφ2 – hệ số công suất mong muốn, thường là 0.95)

Ví dụ thực tế: Một nhà máy có tải 100kW, cosφ1 = 0.7 (tra bảng ). Mục tiêu là cosφ2 = 0.95 (tra bảng ).
.
Quyết định: Ta có thể chọn lắp đặt một tủ tụ bù 70kVAr, chia làm 3 cấp (ví dụ: 20 + 25 + 25 kVAr) để tối ưu hóa.

Lợi ích chính khi lắp tụ bù

• Tránh bị phạt: Đưa cosφ về trên 0.9, tránh bị phạt tiền công suất phản kháng (ảnh hưởng trực tiếp đến cách tính tiền điện).
• Giảm tổn hao: Giảm dòng điện chạy trên dây dẫn (giảm 10-20%), giảm sụt áp, tiết kiệm điện năng tiêu thụ tổng thể.
• Tăng hiệu suất thiết bị: Giải phóng công suất cho máy biến áp (tăng khả năng mang tải thêm 15-25%), cho phép mang tải nhiều hơn.
• Tăng tuổi thọ: Giảm nhiệt độ hoạt động của cáp và thiết bị, kéo dài tuổi thọ vận hành.

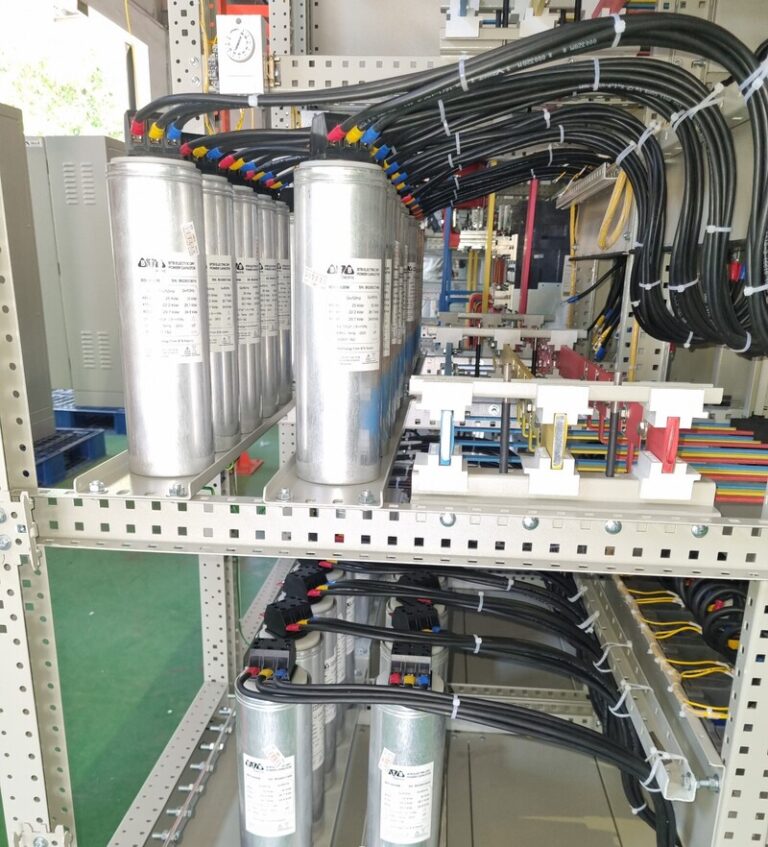

Hướng Dẫn 3 Phương Pháp Lắp Đặt Tụ Bù 3 Pha

Tùy vào đặc tính tải (ổn định hay biến thiên), có 3 phương pháp lắp đặt chính:

1. Phương Pháp Bù Tĩnh (Bù Nền)

Là phương pháp đấu nối một lượng tụ bù cố định (ví dụ 20kVAr) song song với tải tổng (thường sau CB/Aptomat tổng). Phương pháp này đơn giản, chi phí thấp, phù hợp cho các tải hoạt động ổn định, ít thay đổi, hoặc bù nền cho các tải lớn hoạt động 24/7.

Đây là phương pháp đơn giản nhất, bù một lượng công suất không đổi.

• Bước 1: Tính toán: Đo cosφ ở mức tải trung bình (hoặc xem hóa đơn điện lực) để tính Q cần bù.
• Bước 2: Chọn tụ: Thường dùng tụ khô.
• Bước 3: Đấu nối: Đấu tụ song song với tải, thường là sau Aptomat (CB) tổng của tủ phân phối hoặc CB tổng của xưởng. Tụ sẽ được đóng/cắt thủ công (hoặc đóng/cắt chung với tải chính).
• Bước 4: Kiểm tra: Dùng ampe kìm đo dòng 3 pha (phải cân bằng và dưới 1.3 lần dòng định mức của tụ).

Chi phí tham khảo 2025: Tụ 10kVAr (khô) khoảng 1 – 2 triệu VNĐ. (Chưa bao gồm tủ điện và CB/Contactor).

2. Phương Pháp Bù Động (Tự Động)

Là phương pháp thông minh, sử dụng Bộ điều khiển tụ bù tự động (APFC) kết hợp với biến dòng (CT) để đo cosφ liên tục. Bộ điều khiển sẽ tự động tính toán và đóng/cắt các cấp tụ bù khác nhau (qua Contactor chuyên dụng) để đảm bảo cosφ luôn đạt mục tiêu (0.95), bất kể tải thay đổi thế nào.

Đây là phương pháp hiệu quả và phổ biến nhất cho các nhà máy, nhà xưởng có tải thay đổi liên tục.

• Bước 1: Lắp Bộ Điều Khiển (APFC): Sử dụng Bộ điều khiển tụ bù tự động (như Mikro, SK). Tín hiệu đầu vào bắt buộc là biến dòng CT (tỷ lệ 100/5A, 500/5A…) lắp ở đầu nguồn để đo cosφ thời gian thực.
• Bước 2: Đấu nối Contactor: Mỗi cấp tụ (ví dụ 10, 20, 20 kVAr) được đấu qua một Contactor (Khởi động từ) chuyên dụng (loại AC6b).
• Bước 3: Cài đặt: Cài đặt thông số cho bộ điều khiển:
  • Cosφ mục tiêu: 0.95
  • Tỷ số C/K: Dựa trên tỷ số biến dòng (ví dụ CT 100/5A, tụ nhỏ nhất 10kVAr thì C/K = 0.08)
  • Thời gian đóng/cắt: 60s (để tụ kịp xả điện)
• Bước 4: Kiểm tra: Đóng tải, bộ điều khiển sẽ tự động đo và đóng/cắt các cấp tụ để cosφ luôn đạt ngưỡng 0.95.

3. Phương Pháp Bù Tại Động Cơ (Bù Riêng)

Là phương pháp lắp tụ bù riêng lẻ, đấu trực tiếp vào 3 cực của từng động cơ lớn (sau contactor khởi động). Tụ bù sẽ đóng/cắt cùng lúc với động cơ. Phương pháp này bù chính xác tại nguồn gây ra cosφ thấp, giúp giảm tổn hao trên dây dẫn nội bộ hiệu quả nhất, nhưng chi phí quản lý và đầu tư cao nếu có nhiều động cơ.

Phương pháp này bù trực tiếp tại từng tải cảm lớn.

• Bước 1: Tính toán: Q bù thường bằng 30-50% công suất động cơ (P). (Theo kinh nghiệm, chọn Q 40% P là tối ưu).
• Bước 2: Đấu nối: Đấu tụ trực tiếp vào 3 cực của động cơ, nhưng phải sau contactor khởi động (như trong mạch khởi động từ đơn). Tụ sẽ đóng/cắt cùng lúc với động cơ.
• Bước 3: An toàn: Cần thêm điện trở xả (100Ω/pha) để xả điện nhanh sau khi ngắt, tránh nguy hiểm.
• Bước 4: Giám sát: Đo dung lượng định kỳ bằng đồng hồ vạn năng.

So Sánh Nhanh 3 Phương Pháp Bù

Khuyến nghị chuyên gia (2025): Hơn 70% nhà máy, xưởng sản xuất có tải biến thiên nên sử dụng Phương pháp Bù Động (Tự Động) để đạt hiệu quả kinh tế cao nhất và hoàn vốn nhanh nhất (thường trong 6-12 tháng).

Lưu Ý Sống Còn Khi Lắp Đặt Và Vận Hành

Sai lầm trong lắp đặt tụ bù có thể dẫn đến cháy nổ. Hãy lưu ý 4 điểm sau:

1. Nguy Cơ Sóng Hài (Harmonics):
   KHÔNG lắp tụ bù trực tiếp vào lưới có nhiều biến tần. Sóng hài bậc cao (bậc 5, 7) từ biến tần sẽ cộng hưởng với tụ gây quá dòng, quá nhiệt, phồng và nổ tụ (giảm tuổi thọ tụ 50-70%).
   Giải pháp: Bắt buộc dùng Cuộn kháng lọc sóng hài (Detuned Reactor) mắc nối tiếp với tụ. Tùy mức độ sóng hài, dùng cuộn kháng 6-7% (lọc bậc 5) hoặc 14% (lọc bậc 3). Hoặc xem xét các giải pháp lọc sóng hài chủ động.
2. Chọn Contactor Chuẩn (AC6b):
   Sai lầm phổ biến nhất là dùng contactor (công tắc tơ) thường (loại AC3 cho động cơ) để đóng cắt tụ. Dòng khởi động (inrush current) của tụ bù có thể gấp 200 lần định mức, sẽ làm dính tiếp điểm contactor thường ngay lập tức.
   Giải pháp: BẮT BUỘC phải dùng contactor chuyên dụng cho tụ bù (loại AC6b) có tích hợp điện trở phụ để hãm dòng khởi động.
3. Chọn Aptomat (MCCB) Bảo Vệ:
   Dòng điện qua tụ có thể tăng 30% do sóng hài. Do đó, dòng định mức của CB bảo vệ tụ phải lớn hơn dòng định mức của tụ ít nhất 1.3 – 1.5 lần. (Tham khảo bảng chọn Aptomat theo công suất).
4. Bảo Trì & An Toàn:
   Kiểm tra dung lượng tụ định kỳ hàng tháng (thay thế nếu dung lượng giảm dưới 90%). LUÔN xả điện tụ 5-10 phút trước khi chạm vào sửa chữa. Nên kết hợp dịch vụ scan nhiệt tủ điện định kỳ 6 tháng/lần để phát hiện sớm các điểm tiếp xúc kém, tránh cháy nổ.

Câu Hỏi Thường Gặp (FAQ)

1. Tụ bù 3 pha dùng cho điện 1 pha được không?
Trả lời: Có, nhưng không khuyến khích và hiệu quả cực thấp. Bạn có thể đấu 2 cực bất kỳ của tụ 3 pha vào lưới 1 pha, nhưng dung lượng bù chỉ đạt 1/3 và gây mất cân bằng. Tốt nhất nên dùng tụ 1 pha chuyên dụng.

2. Làm sao để kiểm tra tụ bù hỏng?
Trả lời: Dùng đồng hồ LCR chuyên dụng hoặc Ampe kìm có chức năng đo điện dung (Farad/Microfarad) là chính xác nhất. Ngắt kết nối tụ, xả điện, và đo. Nếu dung lượng < 90% định mức trên nhãn thì nên thay. Dấu hiệu trực quan là tụ bị phồng, nứt hoặc chảy dầu.

3. Chi phí phạt nếu cosφ thấp là bao nhiêu?
Trả lời: Theo quy định của EVN (tại Việt Nam, cập nhật 2025), nếu cosφ trung bình tháng của bạn < 0.9, bạn sẽ phải trả thêm tiền mua công suất phản kháng (kVArh). Mức phạt có thể rất cao, chiếm 10-30% tổng hóa đơn tiền điện nếu cosφ quá thấp (ví dụ 0.7-0.8).

4. Nên dùng tụ khô hay tụ dầu?
Trả lời: Tụ khô là tiêu chuẩn hiện đại, an toàn (không rò dầu, tự phục hồi), gọn nhẹ, thường dùng trong nhà và các tủ điện trong nhà máy. Tụ dầu (hiện ít phổ biến hơn) rẻ hơn, chịu tải cao nhưng nặng, dễ rò rỉ và cần bảo dưỡng.
