Tụ Bù Là Gì? Cấu Tạo, Phân Loại & Hướng Dẫn Lắp Đặt 2025
Tụ bù (Power Capacitor) không chỉ là một linh kiện điện tử đơn thuần, mà được ví như “trái tim” điều hòa dòng chảy năng lượng trong các nhà máy công nghiệp. Việc hiểu đúng về tụ bù hạ thế là gì, cách tính toán và vận hành nó quyết định trực tiếp đến hóa đơn tiền điện và tuổi thọ của toàn bộ hệ thống điện.
Bài viết chuyên sâu dưới đây sẽ cung cấp góc nhìn từ thực chiến đến thiết kế, giúp các kỹ sư M&E và quản lý nhà máy tối ưu hóa hệ thống năng lượng của mình.
Tụ Bù Là Gì? Tại Sao Phải Lắp Đặt Tụ Bù?
Tụ bù là thiết bị tích và phóng điện dùng để phát công suất phản kháng tại chỗ, giúp nâng cao hệ số công suất (cosφ) > 0.9. Doanh nghiệp lắp đặt tụ bù để tránh bị phạt tiền điện lực, giảm sụt áp đường dây và tăng tuổi thọ máy biến áp.
Về mặt kỹ thuật, tụ bù là thiết bị dùng để tích và phóng điện trong mạch điện, có chức năng phát công suất phản kháng tại chỗ.
Tại sao doanh nghiệp bắt buộc phải đầu tư hệ thống này? Dưới đây là 3 lợi ích “sát sườn” nhất:
- ✓ Kinh tế (Tránh phạt tiền): Nhiệm vụ chính của tụ bù là nâng cao hệ số công suất cosφ lên trên mức 0.9. Nếu hệ số này thấp hơn quy định, doanh nghiệp sẽ phải trả thêm tiền mua công suất phản kháng cho điện lực.
- ✓ Kỹ thuật (Giảm sụt áp): Tụ bù giúp giảm dòng điện chạy trên đường dây tải, từ đó giảm tổn hao điện năng tiêu thụ và giúp ổn định điện áp tại điểm cuối nguồn.
- ✓ Tuổi thọ thiết bị: Giảm tải cho máy biến áp, giúp thiết bị này mát hơn và có thể mang tải thêm từ 15-20% công suất thiết kế.
-

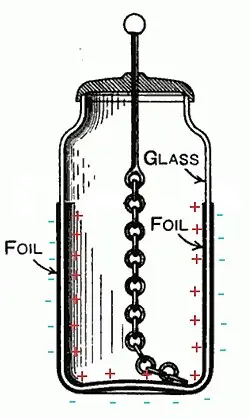

Tụ điện
Công Thức & Cách Tính Chọn Tụ Bù Chính Xác
Công thức tính dung lượng tụ bù chuẩn là: Q_bù = P × (tanφ1 – tanφ2). Trong đó P là công suất tải (kW), tanφ1 là hệ số góc phi hiện tại và tanφ2 là hệ số góc phi mục tiêu (thường là cosφ = 0.95).
Để chọn đúng thiết bị, kỹ sư không được “đoán mò” mà cần áp dụng công thức chuẩn. Bạn có thể tham khảo chi tiết tại bài viết hướng dẫn tính chọn tụ bù hoặc sử dụng công thức nhanh dưới đây:
Trong đó:
- P: Công suất tác dụng của tải (kW).
- tanφ1: Hệ số tan của góc phi hiện tại (trước khi bù).
- tanφ2: Hệ số tan của góc phi mong muốn (thường chọn mục tiêu cosφ = 0.95).
📝 Ví dụ thực tế:
Nhà máy có tải P = 100kW, Cosφ hiện tại là 0.7. Cần bù lên 0.95.
Áp dụng công thức, ta tính được: Qbù ≈ 69 kVAr.
→ Giải pháp: Chọn bộ tụ có tổng công suất 70kVAr hoặc 75kVAr.
Phân Loại Tụ Bù: Đừng Để Bị Nhầm Lẫn
Có 2 cách phân loại chính: Theo cấu tạo (Tụ Khô cho tải nhẹ, Tụ Dầu cho tải nặng/sóng hài) và Theo điện áp (Hạ thế 380V, Trung thế 24kV). Việc chọn sai loại tụ cho môi trường có biến tần sẽ gây cháy nổ.
Thị trường hiện nay có nhiều loại tụ bù, việc chọn sai loại có thể dẫn đến cháy nổ ngay khi đóng điện. Dưới đây là bảng phân loại chuẩn cho năm 2025:
Phân loại theo cấu tạo (Khô và Dầu)

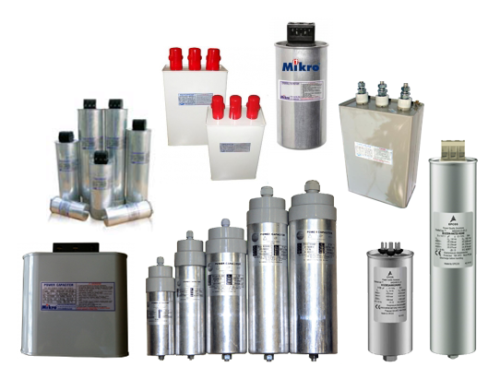

💡 So sánh nhanh: Tụ khô (tròn) rẻ, gọn, thích hợp chung cư. Tụ dầu (vuông) bền bỉ, chịu nhiệt tốt, chuyên dùng cho nhà máy công nghiệp nặng.
| Tiêu chí | Tụ Bù Khô (Dry Type) | Tụ Bù Dầu Là Gì? |
|---|---|---|
| Nhận diện | Bình tròn, dài, vỏ nhôm. Nhỏ gọn. | Bình hình chữ nhật (vuông), vỏ kim loại sơn tĩnh điện. |
| Độ bền | Trung bình. Dễ phồng nếu quá nhiệt. | Rất cao. Chịu được môi trường công nghiệp khắc nghiệt. |
| Ứng dụng | Hệ thống điện “sạch”, tải ổn định (chung cư, xưởng nhỏ). | Nhà máy lớn, công nghiệp nặng, nơi có Sóng Hài. |
Phân loại theo điện áp và pha
💡 Phân loại: Tụ 1 pha cho dân dụng (220V), Tụ 3 pha cho công nghiệp (440V) và Tụ trung thế cho lưới điện truyền tải (24kV-35kV).
- Tụ bù 1 pha: Dùng cho mạng điện dân dụng 220V.
- Tụ bù 3 pha: Phổ biến nhất trong công nghiệp (380V – 440V).
- Tụ bù trung thế: Dùng cho lưới điện phân phối cấp 22kV, 35kV.
Hướng Dẫn Lắp Đặt & Cài Đặt Bộ Điều Khiển
Để lắp đặt hiệu quả, cần phân biệt Bù Tĩnh (bù trực tiếp tại động cơ) và Bù Động (dùng tủ điều khiển tự động đóng ngắt). Quan trọng nhất là cài đặt đúng hệ số C/K trên bộ điều khiển để tránh tình trạng đóng cắt tụ loạn xạ.
Sơ đồ đấu nối hệ thống
Có hai phương pháp bù chính:
- Tụ bù nền: Đấu trực tiếp tụ vào đầu cực động cơ hoặc máy biến áp (Bù tĩnh).
- Bù tự động (Bù động): Sử dụng tủ điện chuyên dụng với bộ điều khiển để đóng cắt nhiều cấp tụ.
Các thiết bị cần thiết trong tủ tụ bù

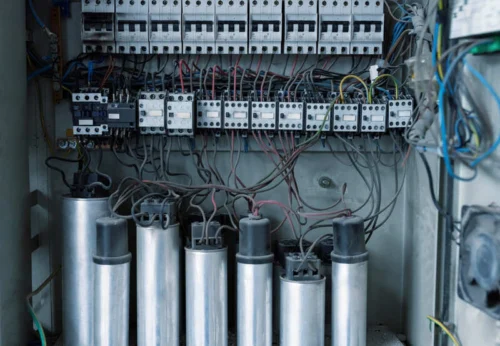

Một tủ điện công nghiệp dùng cho bù công suất phản kháng sẽ bao gồm:
- Thiết bị đóng cắt: Aptomat (MCCB) tổng và các MCB nhánh.
- Đóng cắt tụ: Sử dụng Contactor (Khởi động từ) chuyên dụng cho tụ bù (có dây điện trở phụ).
- Bộ não trung tâm: Bộ điều khiển tụ bù. Bạn cần biết cách cài đặt bộ điều khiển tụ bù Mikro để hệ thống hoạt động chính xác, đặc biệt là cài đặt hệ số C/K.
Vấn Đề Sóng Hài & Giải Pháp Bảo Vệ Tụ Bù
Sóng hài là nguyên nhân hàng đầu gây nổ tụ bù trong các nhà máy hiện đại. Giải pháp bắt buộc là lắp Cuộn Kháng lọc hài (6%, 7%, 14%) nối tiếp với tụ hoặc sử dụng bộ lọc sóng hài tích cực (APF) để triệt tiêu nguồn gây hại.
Trong các nhà máy hiện đại, sóng hài là “kẻ thù số 1” của tụ bù. Sóng hài sinh ra từ các thiết bị điện tử công suất như biến tần, lò hồ quang, làm nóng và phá hủy tụ điện rất nhanh.
Giải pháp bắt buộc:
- Lắp đặt thêm cuộn kháng lọc sóng hài nối tiếp với tụ điện.
- Hiểu rõ cuộn kháng là gì để chọn đúng tỉ lệ kháng (6%, 7% hoặc 14%) tương ứng với bậc hài của hệ thống.
- Với các hệ thống ô nhiễm sóng hài nghiêm trọng, cần cân nhắc giải pháp lọc sóng hài cho tụ bù chuyên sâu hơn như bộ lọc tích cực (APF).
Quy Trình Bảo Trì & Xả Điện An Toàn (Sống Còn)
Để tránh tai nạn chết người khi bảo trì, tuân thủ quy trình: Ngắt CB -> Chờ 5 phút cho điện trở nội xả -> Kiểm tra điện áp bằng đồng hồ -> Dùng điện trở ngoài để xả hết điện dư. Tuyệt đối không dùng tua vít chập trực tiếp 2 cực tụ.
Tụ bù có khả năng tích điện ngay cả khi đã ngắt nguồn. Việc thiếu hiểu biết khi kiểm tra tụ bù hạ thế có thể gây tai nạn nghiêm trọng.
Quy trình an toàn 4 bước:
- Ngắt Aptomat cấp nguồn.
- Chờ tối thiểu 5 phút để điện trở xả nội bộ hoạt động.
- Sử dụng đồng hồ đo để kiểm tra điện áp dư.
- Tiến hành xả điện dư bằng điện trở ngoài trước khi chạm vào cực tụ.
Nếu bạn không có đội ngũ kỹ thuật chuyên trách, hãy sử dụng dịch vụ bảo trì tủ điện hạ thế hoặc dịch vụ bảo trì hệ thống điện chuyên nghiệp để đảm bảo an toàn và hiệu quả.
Xu Hướng 2025: Tụ Bù Thông Minh & IoT
Công nghệ tụ bù 2025 tích hợp IoT giúp giám sát nhiệt độ, dòng điện thời gian thực trên smartphone, cho phép bảo trì dự đoán (Predictive Maintenance) để ngăn chặn sự cố trước khi xảy ra.
Công nghệ đang thay đổi cách chúng ta quản lý năng lượng. Các hệ thống tụ bù mới đang dần tích hợp IoT (Internet of Things), cho phép giám sát nhiệt độ, dòng điện và chất lượng tụ từ xa qua điện thoại. Điều này giúp ngăn chặn sự cố trước khi nó xảy ra.
Hành động ngay!
Kiểm tra lại hóa đơn tiền điện tháng gần nhất của bạn. Nếu thấy dòng “phạt công suất phản kháng”, hãy liên hệ ngay với KTH Electric. Chúng tôi cung cấp giải pháp toàn diện từ khảo sát, tính toán đến cung cấp thiết bị tụ bù chính hãng.
