Tụ Chống Sét Varistor (MOV): Cách Kiểm Tra, Đọc Thông Số & Thay Thế 2025

Click. Một tiếng “phựt” khô khốc vang lên, và chiếc TV màn hình lớn đắt tiền của bạn tắt ngóm. Tệ hơn, bộ máy tính chứa dữ liệu làm việc cả năm trời bỗng dưng im bặt sau một tiếng sét đánh gần nhà.

Bạn đã bao giờ rơi vào tình huống “đau ví” như vậy chưa?

Thủ phạm đằng sau những hỏng hóc đột ngột này thường là sốc điện (surge) hay quá áp đột ngột – những “cơn sóng thần” vô hình lan truyền trong đường dây điện. Chúng gây ra bởi sét đánh, việc đóng ngắt các thiết bị công suất lớn (như động cơ thang máy, máy hàn), hoặc sự cố lưới điện. Chúng diễn ra trong vài phần triệu giây (micro giây), nhưng đủ sức nung chảy mọi vi mạch nhạy cảm trên đường đi của nó.

Khi tháo thiết bị ra sửa chữa, có thể bạn đã thấy hoặc nghe thợ kỹ thuật nhắc đến một linh kiện “thần kỳ” với cái tên rất lạ, thường bị nổ đen thui: “Tụ chống sét Varistor“.

Nhưng chính xác thì nó là gì? Tại sao gọi là “tụ” mà không phải tụ? Làm thế nào một linh kiện nhỏ bé giá chỉ vài ngàn đồng lại gánh được dòng sét hàng ngàn Ampe để bảo vệ tài sản chục triệu? Và quan trọng nhất: Làm sao biết nó còn sống hay đã chết để thay thế?

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Nếu bạn đang bối rối, bài viết này dành cho bạn. Với kinh nghiệm 20 năm trong ngành điện công nghiệp, tôi sẽ cùng bạn đi từ A-Z: giải mã tên gọi, phân tích nguyên lý, hướng dẫn đọc mã 14D471K huyền thoại, và quy trình đo kiểm chuẩn kỹ sư.

“Tụ chống sét” – Hiểu đúng để không nhầm lẫn

Sự nhầm lẫn này xuất phát từ hình dáng bên ngoài: tròn, dẹt, màu xanh dương hoặc vàng cam, có 2 chân, trông hệt như một tụ gốm (Ceramic Capacitor). Tuy nhiên, công dụng của chúng trái ngược nhau:

• 🔹 Tụ điện (Capacitor): Dùng để tích trữ/phóng điện, lọc nhiễu. Bạn có thể tìm hiểu thêm về dung kháng tụ điện để hiểu rõ sự khác biệt.
• 🔸 Varistor (MOV): Là một điện trở đặc biệt. Nó chặn dòng điện ở áp thấp và dẫn điện cực mạnh ở áp cao để “cắt ngọn” sóng xung kích, đóng vai trò cốt lõi trong các hệ thống chống sét hiện đại.

Loại Varistor phổ biến nhất thế giới hiện nay là MOV (Metal Oxide Varistor), được cấu tạo từ các hạt Kẽm Oxit (ZnO) nén chặt. Vì vậy, trong bài viết này, khi tôi dùng từ “Varistor”, “MOV” hay “Tụ chống sét”, hãy hiểu chúng là một.

Nguyên lý hoạt động: “Cánh cổng xả lũ” thông minh

Để hiểu cách Varistor bảo vệ thiết bị của bạn, hãy tưởng tượng hệ thống điện như một con đập thủy điện, và Varistor là một “cửa xả lũ tự động”.

Trạng thái 1: Bình yên (Điện áp lưới ổn định 220V)

Khi điện áp hạ thế ở mức bình thường (dưới 275V), Varistor có điện trở VÔ CÙNG LỚN (hàng trăm Mega Ohm). Nó đóng chặt cửa.

• Dòng điện không thể đi qua nó.
• Nó như “vô hình” trong mạch điện.
• Toàn bộ điện năng đi vào nuôi thiết bị (Tải) hoạt động bình thường.

Trạng thái 2: Sóng thần (Sét đánh hoặc quá áp đột ngột)

Khi một cú sét đánh hoặc sự cố lưới điện đẩy điện áp tăng vọt lên 1000V, 2000V trong tíc tắc:

• Varistor nhận thấy nguy hiểm. Chỉ trong vài nano giây (phần tỷ giây), cấu trúc bán dẫn bên trong bị “đánh thủng”.
• Điện trở của nó tụt dốc không phanh từ hàng triệu Ohm xuống gần bằng 0 Ohm.
• Cửa xả lũ mở toang! Toàn bộ cường độ dòng điện khổng lồ của cú sét bị “hút” qua Varistor và xả xuống đất hoặc dây trung tính, thay vì đi vào làm cháy mạch điện tử phía sau.
• Hành động này gọi là “Ghim áp” (Clamping Voltage). Nó giữ cho điện áp ở hai đầu thiết bị luôn ở mức an toàn.

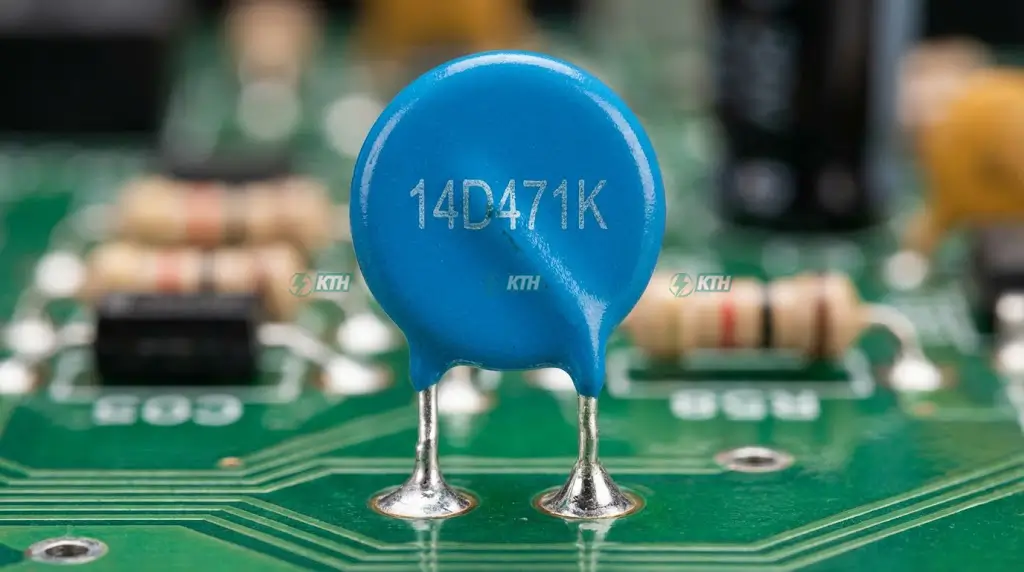

Giải mã thông số kỹ thuật: Đọc vị mã “14D471K”

Đây là phần quan trọng nhất với các bác thợ hoặc người mua hàng. Trên thân tụ chống sét thường in một dãy số, ví dụ kinh điển: 14D471K. Nếu mua sai mã này, một là nó nổ ngay khi cắm điện, hai là nó… không có tác dụng gì cả.

Các thông số “ngầm” trong Datasheet (Chuyên sâu)

Ngoài mã trên thân, khi tra cứu Datasheet, bạn cần quan tâm 3 chỉ số sống còn:

1. Max Continuous Voltage (ACrms): Điện áp làm việc liên tục tối đa. Đây là thông số quan trọng khi so sánh với các cấp điện áp lưới điện truyền tải Việt Nam.
2. Energy Absorption ( – Joules): Khả năng “nuốt” năng lượng. Chỉ số này càng cao, khả năng bảo vệ càng tốt.
3. Peak Surge Current ( – Amps): Dòng điện đỉnh chịu đựng được.

Hướng dẫn kiểm tra: Tụ chống sét Sống hay Chết?

Khi thiết bị điện tử hỏng, Varistor là “nghi phạm” đầu tiên cần kiểm tra. Nếu bạn không có chuyên môn sâu, việc sử dụng dịch vụ sửa tủ điện công nghiệp chuyên nghiệp là giải pháp an toàn.

Tuy nhiên, nếu muốn tự kiểm tra, dưới đây là quy trình chuẩn:

Bước 1: Khám nghiệm hiện trường (Visual Inspection)

80% trường hợp hỏng Varistor có thể nhận biết bằng mắt thường:

• Nứt vỡ: Lớp vỏ epoxy bị nứt, lòi phần gốm bên trong.
• Cháy đen: Có vết muội than xung quanh.
• Phồng rộp: Chân linh kiện bị nám đen.

Bước 2: Đo nguội bằng đồng hồ vạn năng (VOM)

Nếu nhìn bên ngoài vẫn “đẹp trai” nhưng nghi ngờ hỏng, hãy dùng đồng hồ VOM (lưu ý ngắt nguồn để đảm bảo an toàn điện):

1. Chuẩn bị: Hút ít nhất 1 chân Varistor ra khỏi mạch in.
2. Cài đặt: Vặn đồng hồ về thang đo Điện trở cao nhất.
3. Đọc kết quả:
   • ✅ Tụ SỐNG: Đồng hồ hiện vô cực (OL).
   • ❌ Tụ CHẾT: Đồng hồ hiện trị số thấp (ngắn mạch).

Nguyên tắc lắp đặt & Mối quan hệ “Sinh tử” với Cầu chì

Có một sai lầm chết người mà nhiều người mới vào nghề hay mắc phải: Lắp Varistor mà không có cầu chì.

Sơ đồ đấu nối chuẩn:

1. Thiết bị ngắt mạch: Bạn phải lắp cầu chì (Fuse) hoặc Aptomat (Circuit Breaker) nối tiếp với dây pha (L).
2. Varistor (MOV): Mắc SONG SONG (Parallel) sau cầu chì/Aptomat.

Trong các tủ điện công nghiệp lớn, ngoài MOV, người ta còn kết hợp với các thiết bị chuyên dụng như chống sét van hoặc thiết bị chống sét lan truyền (SPD) để bảo vệ nhiều cấp độ.

Chiến lược mua hàng: Chọn sao cho đúng?

Bạn cần thay thế con tụ chống sét trong bếp từ, nguồn PC? Hãy tuân thủ quy tắc “Điện áp phải giữ, Kích thước được tăng”.

• Về Điện áp (BẮT BUỘC): Phải chọn loại có điện áp làm việc cao hơn điện áp lưới khoảng 15-25%.👉 Lưới điện Việt Nam (220V): Chọn loại 471K (470V) hoặc 561K (560V).
• Về Kích thước (NÊN TĂNG): Nếu không gian trong vỏ tủ điện công nghiệp hoặc bo mạch cho phép, hãy thay con nhỏ bằng con to hơn (ví dụ từ 10D lên 14D). Con to hơn sẽ bền hơn.
• Về Thương hiệu: Nên chọn các hãng danh tiếng như Epcos (TDK), Panasonic, Littelfuse.

Kết luận

Varistor (MOV) tuy nhỏ bé nhưng là “người vệ sĩ” cảm tử, sẵn sàng hy sinh bản thân để bảo vệ các thiết bị điện tử đắt tiền. Việc hiểu đúng bản chất, biết cách đọc mã số và kiểm tra sẽ giúp bạn chủ động hơn trong việc bảo trì hệ thống.

Nếu bạn cần giải pháp bảo vệ điện toàn diện, từ bảo trì tủ điện tổng MSB cho đến xử lý các sự cố về chất lượng điện năng, đừng ngần ngại liên hệ với chuyên gia.
