Tụ Điện Là Gì? Hướng Dẫn Toàn Diện A-Z [Cấu Tạo & Ứng Dụng]

Trong bất kỳ mạch điện tử nào, từ bộ sạc điện thoại đến các hệ thống điện công nghiệp phức tạp, tụ điện là một linh kiện không thể thiếu. Tụ điện (tên tiếng Anh: Capacitor, ký hiệu C) là linh kiện điện tử thụ động, có cấu tạo gồm hai bản cực kim loại đặt song song và được ngăn cách bởi một lớp điện môi (chất cách điện).

Chức năng cốt lõi của tụ điện là tích trữ năng lượng dưới dạng điện trường – bạn có thể hình dung nó như một “bình chứa điện” mini.

Điểm Khác Biệt Mấu Chốt: Tụ Điện vs. Pin

Pin tạo ra electron mới qua phản ứng hóa học và phóng điện chậm (lưu trữ lâu). Tụ điện chỉ lưu trữ electron có sẵn, nạp-xả cực nhanh (lưu trữ tạm thời).

Một hiểu lầm phổ biến là nhầm lẫn tụ điện với pin/ắc quy. Đây là hai khái niệm hoàn toàn khác nhau:

• Pin/Ắc quy: Tạo ra electron mới thông qua phản ứng hóa học. Quá trình phóng điện chậm và có thể lưu trữ năng lượng lâu dài.
• Tụ điện: Chỉ lưu trữ các electron có sẵn. Quá trình nạp và xả diễn ra cực kỳ nhanh (thường tính bằng micro giây) và chỉ lưu trữ tạm thời.

Đơn vị đo của tụ điện là Farad (F). Đặc tính quan trọng nhất của nó là: cách điện một chiều (DC) nhưng cho dòng xoay chiều (AC) đi qua nhờ nguyên lý nạp-xả liên tục.

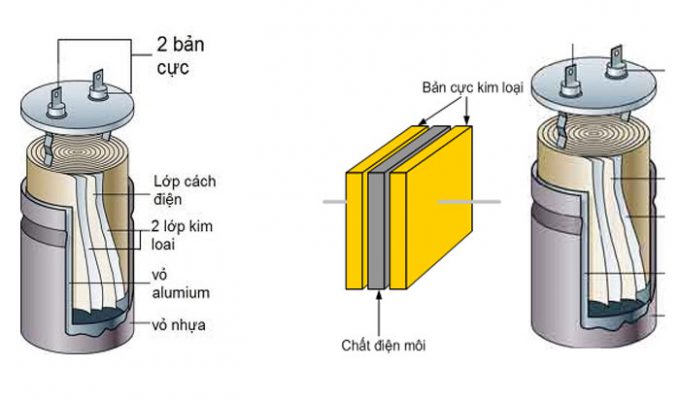

Cấu Tạo Của Tụ Điện

Tụ điện được cấu tạo từ 3 thành phần chính: Hai bản cực dẫn điện (bằng kim loại), một lớp điện môi (chất cách điện) nằm xen giữa hai bản cực, và dây dẫn (chân tụ) để kết nối vào mạch điện.

Một tụ điện cơ bản luôn bao gồm 3 thành phần chính:

1. Hai Bản Cực Dẫn Điện (Plates)

Đây là hai vật liệu dẫn điện (như nhôm, đồng) đặt song song, có thể ở dạng tấm phẳng hoặc cuộn tròn để chứa điện tích.

Thường được làm bằng kim loại (nhôm, đồng, thiếc) ở dạng tấm phẳng, lá mỏng hoặc được cuộn tròn lại. Hai bản cực được đặt song song và rất gần nhau.

2. Lớp Điện Môi (Dielectric)

Là lớp cách điện (như gốm, giấy, không khí, hóa chất) nằm giữa hai bản cực. Nó quyết định loại tụ và khả năng tích điện.

Đây là lớp cách điện nằm giữa hai bản cực, quyết định tên gọi và phần lớn tính chất của tụ:

• Không khí → Tụ không khí
• Giấy tẩm hóa chất → Tụ giấy
• Gốm (ceramic) → Tụ gốm
• Mica → Tụ mica
• Dung dịch điện phân → Tụ hóa (electrolytic)

Lớp điện môi không dẫn điện, giúp ngăn chặn dòng điện đi qua nhưng cho phép điện trường hình thành. Mỗi vật liệu có hằng số điện môi (ε) và điện trở suất khác nhau, ảnh hưởng trực tiếp đến khả năng tích điện.

3. Dây Dẫn (Chân Tụ)

Là hai chân kim loại nối từ hai bản cực ra ngoài để kết nối tụ vào mạch điện. Với tụ phân cực, chân dài là cực dương (+), chân ngắn là cực âm (-).

Hai dây dẫn được nối từ hai bản cực ra ngoài để kết nối tụ điện vào mạch.

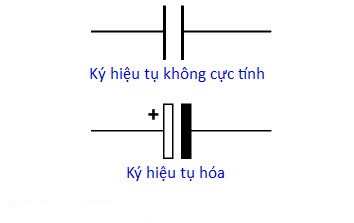

• Với tụ phân cực (tụ hóa): Chân dài là cực dương (+), chân ngắn là cực âm (-). Bắt buộc phải đấu đúng.
• Với tụ không phân cực (tụ gốm, tụ giấy): Hai chân như nhau, không cần phân biệt.

Nguyên Lý Hoạt Động Của Tụ Điện

Tụ điện hoạt động dựa trên hai nguyên lý: Phóng-Nạp (tích trữ và giải phóng năng lượng) và Phản ứng với dòng điện (chặn dòng DC nhưng cho dòng AC đi qua).

Tụ điện hoạt động dựa trên hai nguyên lý cơ bản: phóng nạp và khả năng phản ứng với các loại dòng điện khác nhau.

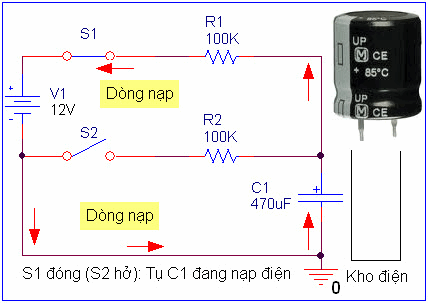

Nguyên Lý 1: Phóng Nạp (Charging & Discharging)

Nạp là quá trình electron tích tụ trên bản cực khi nối với nguồn điện, tạo ra điện trường. Xả là quá trình electron đó di chuyển qua tải (như bóng đèn) để giải phóng năng lượng khi ngắt nguồn.

• Quá trình Nạp: Khi kết nối tụ với nguồn điện (như pin), electron từ cực âm của nguồn sẽ chạy vào một bản cực của tụ, làm bản này tích điện âm. Đồng thời, electron từ bản cực còn lại bị đẩy về cực dương của nguồn, làm bản này tích điện dương. Sự chênh lệch điện tích này tạo ra một cường độ điện trường giữa hai bản. Khi tụ “đầy” (điện áp trên tụ bằng điện áp nguồn), dòng điện ngừng chảy.
• Quá trình Xả: Khi ngắt nguồn và nối hai đầu tụ với một tải (như bóng đèn), các electron bị thừa ở bản âm sẽ chạy qua tải về bản dương. Dòng electron này tạo ra dòng điện, làm bóng đèn sáng lên cho đến khi điện tích trên hai bản cân bằng trở lại (tụ hết điện).

Nguyên Lý 2: Phản Ứng Với Dòng Điện (DC vs AC)

Tụ điện hoạt động như một “công tắc mở” với dòng một chiều (DC), tức là nó nạp đầy rồi chặn dòng DC. Ngược lại, nó liên tục nạp-xả với dòng xoay chiều (AC), cho phép dòng AC đi qua.

Đây là tính chất ứng dụng nhiều nhất của tụ điện:

• Với dòng một chiều (DC): Tụ điện nạp đầy rất nhanh và sau đó “khóa” lại, hoạt động như một công tắc mở. Nó ngăn không cho dòng DC đi qua.
• Với dòng xoay chiều (AC): Vì dòng AC đổi chiều liên tục, tụ điện cũng liên tục nạp-xả. Quá trình này tạo ra cảm giác “dòng điện đi qua” tụ.

Chính nhờ đặc tính này, tụ điện là linh kiện hoàn hảo để:

• Chặn DC trong khi cho phép tín hiệu AC đi qua (dùng trong mạch ghép tín hiệu âm thanh).
• Lọc nhiễu AC khỏi nguồn DC (làm phẳng điện áp).

Các Thông Số Quan Trọng Nhất Của Tụ Điện

Ba thông số quan trọng nhất là Điện dung (Capacitance – C), đo bằng Farad (F), cho biết khả năng tích điện; Điện áp định mức (Rated Voltage – V), là điện áp tối đa tụ có thể chịu đựng an toàn; và Năng lượng tích trữ (W), đo bằng Joule (J).

Khi chọn tụ, bạn phải đọc được các thông số kỹ thuật ghi trên thân của nó.

1. Điện Dung (Capacitance) – C

Điện dung (C) là đại lượng đặc trưng cho khả năng tích trữ điện tích của tụ điện, đo bằng Farad (F). Trong thực tế, người ta thường dùng các đơn vị nhỏ hơn như microfarad (µF), nanofarad (nF) và picofarad (pF).

Là đại lượng đặc trưng cho khả năng tích điện của tụ, được tính bằng Farad (F).
Công thức cơ bản: C = Q/U

• C: Điện dung (Farad)
• Q: Điện tích (Coulomb)
• U: Hiệu điện thế (Volt)

1 Farad là giá trị rất lớn, trong thực tế thường dùng các đơn vị nhỏ hơn:

• 1 microfarad (µF) = 10⁻⁶ F
• 1 nanofarad (nF) = 10⁻⁹ F
• 1 picofarad (pF) = 10⁻¹² F

2. Điện Áp Định Mức (Rated Voltage)

Là mức điện áp tối đa mà tụ điện có thể chịu đựng được. Không bao giờ sử dụng tụ ở điện áp cao hơn giá trị này, vì sẽ gây nổ hoặc hỏng tụ. Luôn chọn tụ có điện áp định mức cao hơn điện áp mạch (thường là 20-30%).

Đây là hiệu điện thế tối đa mà tụ điện có thể chịu đựng an toàn. Thông số này cực kỳ quan trọng.

• Ví dụ: Tụ ghi 100µF 25V.
• Lưu ý: KHÔNG bao giờ dùng tụ ở điện áp cao hơn giá trị định mức. Nếu mạch của bạn chạy 12V, bạn nên chọn tụ có điện áp 16V hoặc 25V (cao hơn 20-30%) để đảm bảo an toàn. Việc sử dụng tụ điện trong các hệ thống phân biệt điện trung thế, điện hạ thế và điện cao thế đòi hỏi phải tuân thủ nghiêm ngặt điện áp định mức này.

3. Năng Lượng Tích Trữ (W)

Là lượng năng lượng (đo bằng Joule) mà tụ tích trữ được. Nó được tính bằng công thức W = (C × U²)/2, phụ thuộc vào cả điện dung (C) và bình phương điện áp (U).

Năng lượng điện trường mà tụ tích trữ được tính bằng Joule (J).
Công thức: W = (C × U²)/2

• Ví dụ: Một tụ 1000µF nạp đến 50V sẽ tích trữ năng lượng W = (1000 × 10⁻⁶ × 50²) / 2 = 1.25 J. Đây là một khái niệm liên quan đến điện năng tiêu thụ và khả năng cung cấp năng lượng tức thời của tụ.

Phân Loại Tụ Điện Phổ Biến

Tụ điện chủ yếu được phân loại thành Tụ Phân Cực (như tụ Hóa, tụ Tantalum – có cực +/- và điện dung lớn) và Tụ Không Phân Cực (như tụ Gốm, tụ Film – không phân biệt cực, điện dung nhỏ).

Có nhiều cách phân loại, nhưng phổ biến nhất là dựa trên tính phân cực và vật liệu điện môi.

1. Tụ Điện Phân Cực

Là loại tụ BẮT BUỘC phải đấu đúng cực dương (+) và cực âm (-). Nếu đấu ngược, tụ sẽ bị hỏng, phồng hoặc nổ. Loại này thường có điện dung lớn, phổ biến nhất là tụ Hóa (Electrolytic).

Loại tụ này có phân biệt cực dương (+) và cực âm (-)** và BẮT BUỘC phải đấu đúng chiều. Nếu đấu ngược, tụ sẽ nóng, phồng và có thể phát nổ.

• Tụ Hóa (Electrolytic): Phổ biến nhất, có hình trụ. Ưu điểm là điện dung rất lớn (từ 0.47µF đến hàng nghìn µF) với giá rẻ. Thường dùng trong các mạch lọc nguồn, khởi động động cơ.
• Tụ Tantalum: Nhỏ gọn hơn tụ hóa, ổn định và bền hơn nhưng đắt tiền. Thường dùng trong các mạch tín hiệu yêu cầu độ chính xác cao.

2. Tụ Điện Không Phân Cực

Là loại tụ không phân biệt cực, có thể đấu vào mạch theo bất kỳ chiều nào. Chúng thường có điện dung nhỏ, dùng cho các ứng dụng lọc nhiễu tần số cao hoặc trong mạch tín hiệu. Phổ biến là tụ Gốm (Ceramic) và tụ Film.

Loại tụ này không phân biệt cực, có thể đấu vào mạch theo bất kỳ chiều nào. Chúng thường có điện dung nhỏ (từ vài pF đến vài µF).

• Tụ Gốm (Ceramic): Rất nhỏ, rẻ, độ tự cảm thấp. Cực kỳ phổ biến trong các mạch cao tần, lọc nhiễu tín hiệu.
• Tụ Film (Polyester, Polypropylene): Độ bền cao, ổn định, dùng trong các mạch âm thanh, mạch nguồn chất lượng cao.
• Tụ Giấy, Tụ Mica: Các loại tụ cũ hơn, hiện ít dùng hơn nhưng vẫn có mặt trong các ứng dụng đặc biệt (như mạch RF cao tần).

3. Tụ Chức Năng Đặc Biệt

Bao gồm Tụ Xoay (có thể thay đổi điện dung, dùng để dò đài radio) và Siêu Tụ (Supercapacitor) có điện dung cực lớn (hàng Farad) dùng để lưu trữ năng lượng tạm thời thay pin.

• Tụ Xoay (Variable Capacitor): Có thể thay đổi giá trị điện dung (thường bằng cách xoay trục). Dùng trong radio để dò đài (điều chỉnh tần số cộng hưởng).
• Siêu Tụ (Supercapacitor): Có điện dung cực lớn (hàng Farad). Có thể lưu trữ năng lượng nhiều giờ, dùng thay pin backup cho vi xử lý, hoặc hỗ trợ năng lượng đỉnh trong xe điện.

Hướng Dẫn Cách Đọc Giá Trị Tụ Điện

Tụ Hóa thường ghi rõ giá trị (ví dụ: 1000µF 25V). Tụ Gốm và tụ Film dùng mã 3 số (ví dụ: 104), trong đó hai số đầu là giá trị, số thứ ba là số mũ của 10, đơn vị là Picofarad (pF). Ví dụ: 104 = 10 x 10⁴ pF = 100.000 pF = 0.1 µF.

1. Tụ Hóa

Giá trị được ghi thẳng trên thân, rất dễ đọc.

• Ví dụ: 1000µF 25V (Điện dung 1000 microfarad, điện áp tối đa 25V).

2. Tụ Gốm và Tụ Film (Mã 3 Số)

Thường sử dụng mã 3 chữ số, với đơn vị là Picofarad (pF).

• Hai số đầu: Giá trị.
• Số thứ ba: Số lượng số 0 thêm vào.

Ví dụ:

• 104: → 10 × 10⁴ = 100,000 pF = 100 nF = 0.1 µF (Đây là giá trị rất phổ biến)
• 223: → 22 × 10³ = 22,000 pF = 22 nF = 0.022 µF
• 473: → 47 × 10³ = 47,000 pF = 47 nF = 0.047 µF

Công Dụng Và Ứng Dụng Thực Tế Của Tụ Điện

Tụ điện có 5 ứng dụng chính: Lọc và Ổn định nguồn điện (phổ biến nhất); Khởi động động cơ (quạt, máy bơm); Truyền tín hiệu (trong ampli, mạch âm thanh); Tạo dao động (trong mạch định thời, radio); và Lưu trữ năng lượng tức thời (đèn flash).

Tụ điện có mặt ở khắp mọi nơi. Dưới đây là các ứng dụng chính:

1. Lọc và Ổn Định Nguồn Điện

Đây là ứng dụng phổ biến nhất. Tụ hóa lớn (tụ lọc nguồn) dùng để “làm phẳng” điện áp DC sau khi chỉnh lưu, biến dòng điện nhấp nhô thành dòng điện bằng phẳng. Tụ gốm nhỏ (tụ lọc nhiễu) được đặt gần IC để loại bỏ nhiễu cao tần.

Đây là ứng dụng phổ biến nhất. Trong các bộ nguồn, tụ hóa lớn (ví dụ: 1000µF – 4700µF) được dùng để “làm phẳng” điện áp sau khi chỉnh lưu từ AC sang DC. Các tụ gốm nhỏ (0.1µF) được đặt gần các IC để lọc nhiễu cao tần. Trong các hệ thống lớn, các giải pháp lọc sóng hài tiên tiến cũng sử dụng các dãy tụ điện để cải thiện chất lượng điện.

2. Khởi Động Động Cơ 1 Pha

Động cơ trong quạt, máy bơm, điều hòa… cần tụ điện để tạo ra một pha phụ (làm lệch pha dòng điện), giúp động cơ có mô-men xoắn để bắt đầu quay.

Động cơ 1 pha (trong quạt điện, máy bơm, điều hòa) cần tụ điện để tạo ra một pha phụ, giúp động cơ khởi động. Thường có hai loại: tụ khởi động (điện dung lớn, ngắt ra sau khi khởi động) và tụ vận hành (điện dung nhỏ, chạy liên tục). Các động cơ này thường được điều khiển bởi contactor (khởi động từ).

3. Truyền Tín Hiệu (Coupling)

Tụ điện được dùng để “ghép” tín hiệu (là dòng AC) giữa các tầng khuếch đại (ví dụ trong ampli) trong khi vẫn “chặn” dòng DC, giúp các tầng không ảnh hưởng đến điện áp hoạt động của nhau.

Do tụ điện chặn DC và cho AC đi qua, nó được dùng để truyền tín hiệu (là dòng AC) giữa các tầng khuếch đại trong ampli âm thanh mà không làm ảnh hưởng đến điện áp phân cực DC của mỗi tầng.

4. Tạo Dao Động và Điều Chỉnh Tần Số

Khi kết hợp tụ với cuộn cảm (mạch LC) hoặc điện trở (mạch RC), chúng có thể tạo ra các mạch chọn lọc tần số (như dò đài radio) hoặc mạch tạo xung (như mạch định thời, IC 555).

Khi kết hợp tụ điện với cuộn cảm (mạch LC) hoặc điện trở (mạch RC), chúng có thể tạo ra các mạch:

• Mạch cộng hưởng LC: Dùng để chọn lọc tần số (dò đài radio).
• Mạch dao động RC: Tạo xung clock, mạch định thời (như IC 555).

5. Lưu Trữ Năng Lượng Tạm Thời

Do khả năng xả điện cực nhanh, tụ được dùng trong đèn flash máy ảnh (tích điện chậm, phóng nhanh) hoặc siêu tụ dùng làm nguồn backup tạm thời cho RAM, đồng hồ khi mất điện.

Vì khả năng xả cực nhanh, tụ điện được dùng khi cần một nguồn năng lượng tức thời:

• Đèn flash máy ảnh: Tụ nạp điện từ từ rồi phóng tức thời để tạo ánh sáng mạnh.
• Nguồn backup: Siêu tụ giữ năng lượng vài giây để duy trì bộ nhớ RAM hoặc đồng hồ khi mất điện.
• Các ứng dụng này là một phần của việc lắp đặt hệ thống điện hạ thế và đảm bảo an toàn vận hành.

Lưu Ý An Toàn và Các Sự Cố Thường Gặp

Các sự cố phổ biến là Tụ Phồng/Nổ (do quá áp, ngược cực, quá nhiệt), Tụ Chập (do điện môi bị đánh thủng) và Tụ Khô (tụ hóa bị giảm điện dung theo thời gian). Lưu ý an toàn quan trọng nhất là tụ có thể tích điện gây giật ngay cả khi đã ngắt điện, luôn phải xả tụ trước khi sửa chữa.

Tụ điện, đặc biệt là tụ hóa lớn, có thể gây nguy hiểm nếu sử dụng sai cách.

1. Nguy Hiểm Tích Điện Tồn Dư

CẢNH BÁO: Tụ điện (đặc biệt là tụ nguồn, tụ trong máy biến áp hoặc lò vi sóng) có thể giữ điện tích trong nhiều giờ/ngày sau khi ngắt điện. Chạm vào có thể gây điện giật nghiêm trọng.

• An toàn: Luôn xả tụ bằng điện trở công suất lớn trước khi chạm vào.

2. Tụ Điện Phồng (Nổ Tụ)

Nguyên nhân là do đấu ngược cực, quá điện áp hoặc nhiệt độ quá cao. Khi thấy đỉnh tụ phồng lên hoặc rò rỉ dung dịch, phải thay thế ngay lập tức.

• Nguyên nhân: Đấu ngược cực, quá điện áp, hoặc nhiệt độ quá cao.
• Dấu hiệu: Đỉnh tụ phồng lên (có các rãnh xẻ sẵn để xả áp), hoặc rò rỉ dung dịch điện phân.
• Giải pháp: Thay thế ngay lập tức. Đây là một trong những lỗi phổ biến nhất khi bảo trì hệ thống điện.

3. Tụ Điện Bị Chập (Short)

Xảy ra khi lớp điện môi bị đánh thủng (do quá áp, sét đánh), làm hai bản cực chập vào nhau. Dấu hiệu là nổ cầu chì hoặc nhảy Aptomat.

• Nguyên nhân: Lớp điện môi bị đánh thủng hoàn toàn do quá áp hoặc phóng điện cục bộ. Các sự cố tăng áp đột ngột như sét đánh là nguyên nhân hàng đầu, đòi hỏi phải có hệ thống chống sét lan truyền.
• Dấu hiệu: Gây chập mạch, làm nổ cầu chì hoặc nhảy Aptomat.
• Giải pháp: Thay tụ mới và kiểm tra nguyên nhân gây quá áp.

4. Tụ Điện Bị Khô (Dry Out)

Đây là sự cố “lão hóa” của tụ hóa, khi dung dịch điện phân bên trong bay hơi theo thời gian, làm giảm điện dung. Dấu hiệu là thiết bị hoạt động không ổn định hoặc khó khởi động.

• Nguyên nhân: Tụ hóa làm việc lâu năm, dung dịch điện phân bên trong bay hơi.
• Dấu hiệu: Tụ giảm điện dung, làm thiết bị hoạt động không ổn định (ví dụ: tivi khó khởi động, nguồn bị nhiễu).
• Giải pháp: Thay thế tụ.

Kết Luận

Tụ điện là một linh kiện nền tảng, đóng vai trò then chốt trong gần như mọi thiết bị điện. Hiểu rõ cấu tạo, nguyên lý và các thông số kỹ thuật của tụ không chỉ giúp bạn sử dụng thiết bị an toàn mà còn là kỹ năng cơ bản trong việc thiết kế và sửa chữa mạch điện.
