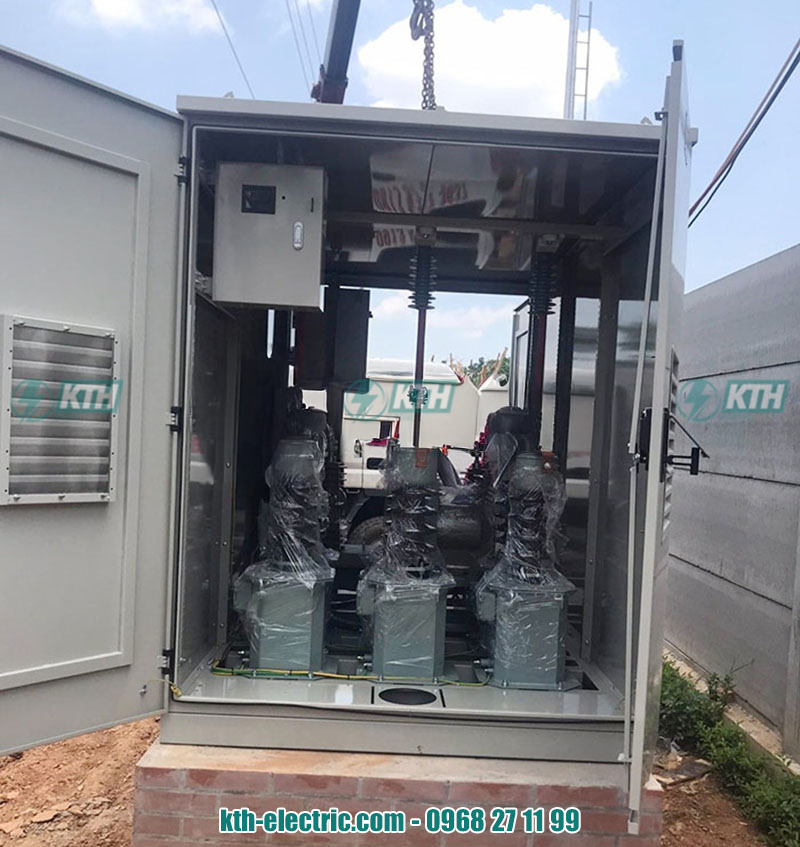

Tủ điện trung thế là gì? Tổng quan A-Z về Tủ điện trung thế

Tủ điện trung thế là một thiết bị điện cốt lõi, được thiết kế chuyên dụng để đóng ngắt, phân phối và bảo vệ các đường dây cung cấp điện ở cấp điện áp trung thế (thường từ 1kV đến 35kV).

Đây là thành phần không thể thiếu trong các trạm biến áp và hệ thống phân phối điện của các khu công nghiệp, nhà máy, tòa nhà thương mại và trạm phát điện, đảm bảo vận hành an toàn, liên tục và hiệu quả cho toàn bộ hệ thống.

Những điều cần biết về tủ điện trung thế

Tủ điện trung thế là thiết bị quan trọng dùng để đóng ngắt, bảo vệ và phân phối điện năng cho các hệ thống có cấp điện áp từ 1kV đến 35kV. Chúng đảm bảo an toàn cho thiết bị (như máy biến áp) và con người, đồng thời giúp hệ thống điện vận hành ổn định, liên tục.

Công dụng chính của tủ điện trung thế

Vai trò cốt lõi của tủ trung thế là kiểm soát (phân phối, đóng cắt) và bảo vệ (tự động cô lập sự cố) mạch điện trung áp, đồng thời tích hợp các chức năng đo lường để giám sát thông số vận hành.

Vai trò chính của tủ điện trung thế là kiểm soát và bảo vệ. Cụ thể, tủ thực hiện các nhiệm vụ sau:

• Phân phối điện năng: Nhận điện từ nguồn cao thế (đã qua máy biến áp) và phân chia đến các tải trung thế hoặc các trạm biến áp hợp bộ (trạm kiosk) nhỏ hơn.
• Đóng cắt mạch điện: Thao tác đóng, cắt (mang tải hoặc không tải) các phần của hệ thống điện để vận hành, bảo trì hoặc xử lý sự cố.
• Bảo vệ hệ thống: Tự động cô lập và ngắt mạch khi phát hiện các sự cố như ngắn mạch, quá tải, giúp bảo vệ an toàn cho các thiết bị đắt tiền như máy biến áp và đảm bảo an toàn cho con người.
• Đo lường: Tích hợp các thiết bị đo lường (như biến dòng, biến điện áp) để giám sát các thông số vận hành của lưới điện.

Cấu tạo cơ bản của tủ điện trung thế

Cấu tạo tiêu chuẩn của tủ điện trung thế bao gồm vỏ tủ (thường làm từ tôn dày, sơn tĩnh điện), hệ thống thanh cái (busbar) và các khoang chức năng được module hóa, phân chia rõ ràng: khoang thanh cái, khoang thiết bị đóng cắt, khoang đấu cáp và khoang hạ thế.

Vỏ tủ điện công nghiệp trung thế thường được làm từ tôn dày, mạ kẽm và sơn tĩnh điện để đảm bảo độ bền cơ học cao, chống gỉ sét và an toàn cách điện. Cấu tạo bên trong được module hóa và chia thành các khoang chức năng riêng biệt:

1. Khoang thanh cái (Busbar compartment): Chứa hệ thống thanh cái (busbar) chính, dùng để phân phối điện đến các khoang chức năng khác.
2. Khoang thiết bị đóng cắt (Breaker compartment): Đây là “trái tim” của tủ, chứa các thiết bị đóng cắt chính như Máy cắt chân không (VCB), Dao cắt tải (LBS), hoặc máy cắt dùng khí SF6.
3. Khoang đấu cáp (Cable compartment): Nơi đấu nối cáp điện lực đầu vào và đầu ra.
4. Khoang hạ thế (Low voltage compartment): Chứa các thiết bị điều khiển, bảo vệ và đo lường như Rơ le bảo vệ quá dòng, đồng hồ, và các Aptomat (CB) cấp nguồn cho mạch nhị thứ.

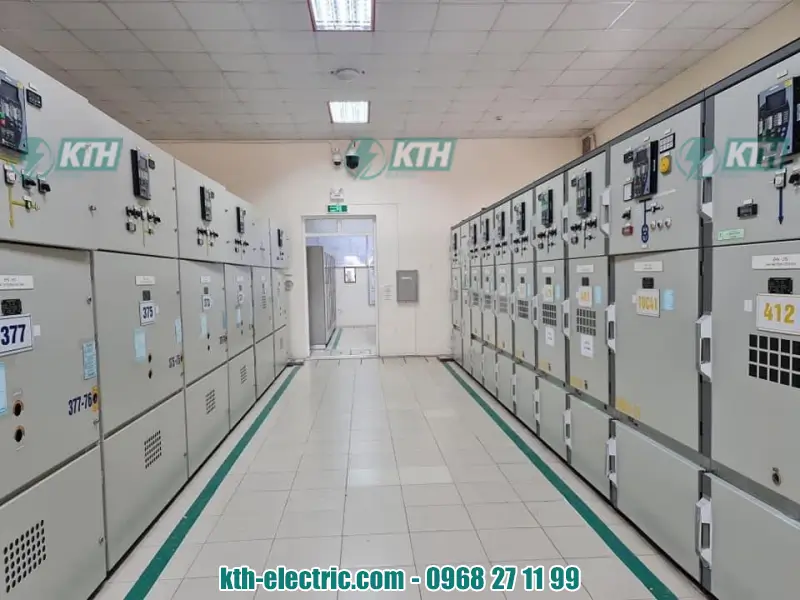

Các loại tủ điện trung thế phổ biến

Tủ điện trung thế được phân loại dựa trên chức năng, bao gồm: Tủ RMU (Tủ hợp bộ mạch vòng), Tủ ATS trung thế (Tủ chuyển nguồn tự động), Tủ máy cắt VCB (dùng cho tải lớn), Tủ LBS (dao cắt tải, thường đi kèm cầu chì) và Tủ tụ bù trung thế (cải thiện cos phi).

Tùy thuộc vào thiết kế, chức năng và ứng dụng, tủ điện trung thế được phân thành nhiều loại khác nhau:

• Tủ RMU (Ring Main Unit): Là loại tủ hợp bộ mạch vòng, thiết kế kín, nhỏ gọn và an toàn cao. Tủ RMU rất phổ biến trong các mạng điện phân phối đô thị và các trạm kiosk. Tham khảo chi tiết Tủ RMU là gì?
• Tủ ATS trung thế: Tủ chuyển nguồn tự động (Automatic Transfer Switch). Chức năng của tủ ATS là gì? Đó là tự động chuyển đổi giữa nguồn điện chính và nguồn dự phòng khi có sự cố mất điện, đảm bảo cung cấp điện liên tục.
• Tủ máy cắt VCB (Vacuum Circuit Breaker): Sử dụng máy cắt chân không để dập hồ quang, thường dùng làm tủ tổng hoặc tủ cho các phụ tải công suất lớn.
• Tủ LBS (Load Break Switch): Tủ dao cắt tải, thường kết hợp với cầu chì, dùng để đóng cắt và bảo vệ cho các máy biến áp.
• Tủ tụ bù trung thế: Dùng để bù công suất phản kháng (cải thiện hệ số công suất cos phi), giúp giảm tổn thất điện năng và tăng khả năng truyền tải của đường dây. Tham khảo thêm về Tủ tụ bù 3 pha.

Vai trò của tủ trung thế trong hệ thống điện

Tủ trung thế đóng vai trò là trạm trung chuyển, kiểm soát và bảo vệ quan trọng. Nó là điểm kết nối an toàn giữa lưới điện cao thế (sau khi hạ áp) và mạng điện hạ thế. Một hệ thống tủ trung thế chất lượng giúp đảm bảo vận hành liên tục, tăng cường an toàn và cho phép tối ưu hóa hệ thống qua giám sát từ xa.

Tủ điện trung thế đóng vai trò là trạm trung chuyển, kiểm soát và bảo vệ quan trọng. Nó là điểm kết nối an toàn giữa lưới điện cao thế (sau khi hạ áp) và mạng điện hạ thế (qua máy biến áp phân phối).

Một hệ thống tủ trung thế chất lượng giúp:

• Đảm bảo vận hành liên tục: Nhờ thiết kế module hóa, việc bảo trì hoặc sửa chữa một ngăn tủ không làm gián đoạn hoạt động của các ngăn khác.
• Tăng cường an toàn: Chỉ cho phép vận hành khi cửa tủ đã đóng kín. Các cơ cấu khóa liên động (interlock) ngăn ngừa các thao tác sai, đảm bảo an toàn tuyệt đối cho người vận hành.
• Tối ưu hóa hệ thống: Kết hợp với các giải pháp giám sát tiên tiến như IoT (Internet of Things), cho phép điều khiển và giám sát trạng thái thiết bị từ xa, tối ưu hóa việc bảo trì.

Quy trình lắp đặt tủ điện trung thế tiêu chuẩn

Quy trình lắp đặt tủ điện trung thế tiêu chuẩn đòi hỏi kỹ thuật viên tay nghề cao, tuân thủ nghiêm ngặt các bước: (1) Chuẩn bị và nghiên cứu tài liệu, (2) Lắp đặt cơ khí (định vị tủ), (3) Đấu nối cáp động lực, (4) Đấu nối tiếp địa, và (5) Kiểm tra, thí nghiệm điện chuyên sâu trước khi đóng điện.

Việc lắp đặt tủ điện trung thế đòi hỏi kỹ thuật viên có tay nghề cao và phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện. Quy trình tổng quát bao gồm các bước:

1. Tiếp nhận và chuẩn bị: Đọc kỹ tài liệu kỹ thuật từ nhà sản xuất (Thương hiệu Schneider Electric hoặc Thibidi là những ví dụ). Chuẩn bị phụ kiện như đầu nối cáp (đầu cos), cáp điện, dụng cụ chuyên dụng.
2. Lắp đặt cơ khí: Định vị và cố định tủ vào nền móng (bệ tủ) đã chuẩn bị sẵn. Đảm bảo tủ được lắp đặt cân bằng, chắc chắn.
3. Đấu nối cáp điện: Thực hiện đấu nối cáp động lực vào và ra tại khoang cáp.
4. Đấu nối tiếp địa: Kết nối hệ thống tiếp địa của tủ với bãi tiếp địa chung của trạm.
5. Kiểm tra và thí nghiệm:
   Kiểm tra thứ tự pha, độ siết của các điểm tiếp xúc.
   Thực hiện đo điện trở cách điện (Megger) cho thanh cái và cáp.
   Tiến hành dịch vụ thí nghiệm điện chuyên sâu (như thí nghiệm VLF, kiểm tra tiếp điểm) để đảm bảo tất cả thiết bị hoạt động đúng thông số.

Lưu ý quan trọng khi vận hành và bảo trì

Để tủ trung thế hoạt động bền bỉ, an toàn, phải tuân thủ quy trình vận hành và lên lịch bảo trì định kỳ. Công tác bảo trì bao gồm vệ sinh, siết lại các đầu nối, bôi trơn cơ cấu, và đặc biệt là sử dụng các phương pháp chẩn đoán hiện đại như scan nhiệt hoặc đo phóng điện cục bộ.

Để tủ điện trung thế hoạt động bền bỉ và an toàn, công tác vận hành và bảo trì định kỳ là bắt buộc.

• Vận hành: Phải tuân thủ quy trình vận hành, chỉ những người có chuyên môn mới được phép thao tác.
• Bảo trì định kỳ: Lên lịch bảo trì tủ trung thế hàng năm. Công việc bao gồm:
  • Vệ sinh công nghiệp, làm sạch bụi bẩn bên trong các khoang.
  • Kiểm tra, siết lại các đầu nối, điểm tiếp xúc.
  • Kiểm tra hoạt động của các cơ cấu cơ khí, bôi trơn nếu cần.
  • Sử dụng dịch vụ scan nhiệt tủ điện (Thermal Scan) và đo phóng điện cục bộ online để phát hiện sớm các điểm phát nhiệt bất thường (nguy cơ sự cố).
• Xử lý sự cố: Khi rơ le tác động, cần tìm hiểu rõ nguyên nhân trước khi đóng điện trở lại.

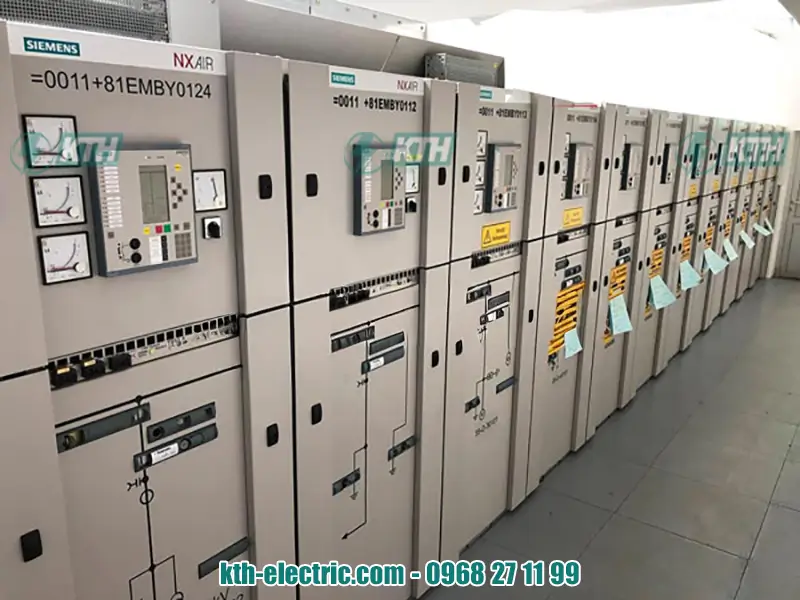

Mua tủ điện trung thế chất lượng ở đâu?
