Vật Liệu Cách Điện Trong Máy Biến Áp: Hướng Dẫn Toàn Diện A-Z

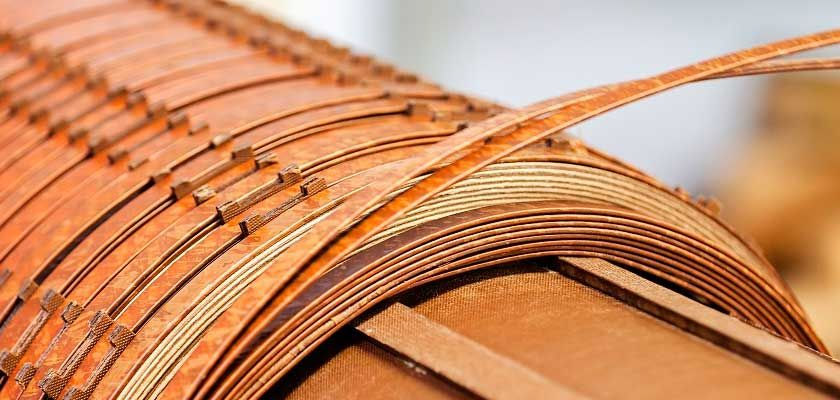

Vật liệu cách điện trong máy biến áp là thành phần then chốt quyết định độ tin cậy, tuổi thọ và an toàn của toàn bộ hệ thống. Chúng không chỉ ngăn chặn sự cố ngắn mạch giữa các cuộn dây và lõi thép mà còn hỗ trợ quá trình tản nhiệt. Hiểu rõ từng loại vật liệu và tiêu chuẩn bảo dưỡng là yêu cầu bắt buộc đối với mọi kỹ sư vận hành.

Bài viết này sẽ phân tích chi tiết 5 loại vật liệu cách điện cốt lõi dùng trong máy biến áp, cách sử dụng và các phân lớp cách nhiệt quan trọng bạn cần nắm rõ.

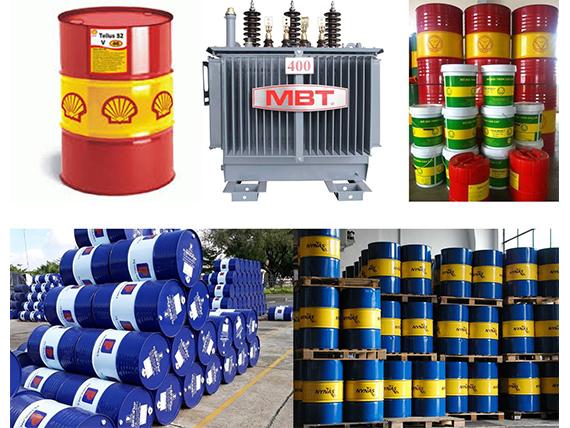

Dầu Máy Biến Áp

Dầu máy biến áp là gì và tại sao nó quan trọng?

Dầu máy biến áp là chất lỏng cách điện chính (thường là dầu khoáng) có hai chức năng sống còn: cách điện và làm mát cho máy biến áp. Nó quan trọng vì ngăn ngừa phóng điện và tản nhiệt, đảm bảo máy hoạt động an toàn và ổn định.

Dầu máy biến áp (thường là dầu khoáng hydrocarbon) là vật liệu cách điện chính ở dạng lỏng. Nó thực hiện hai chức năng sống còn:

• Cách điện: Ngăn ngừa phóng điện giữa các bộ phận mang điện.
• Làm mát: Tản nhiệt sinh ra từ cuộn dây và lõi thép ra môi trường.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Thành phần chính: Dầu chất lượng cao bao gồm parafin bão hòa, naphthenes và hàm lượng chất thơm thấp, đặc biệt là không chứa olefin (để giảm nguy cơ oxy hóa).

Hướng dẫn sử dụng và bảo dưỡng

Khi nào cần phải lọc hoặc thay dầu máy biến áp?

Cần phải lọc dầu ngay lập tức khi độ ẩm vượt quá 20 ppm hoặc độ axit lớn hơn 0.1 mg KOH/g. Dầu sẫm màu (vượt ngưỡng 0.5-1.0 ASTM D1500) cũng là dấu hiệu cho thấy cần xử lý.

• Kiểm tra màu dầu định kỳ: Dầu sẫm màu (vượt ngưỡng 0.5-1.0 theo ASTM D1500) là một trong những dấu hiệu hỏng dầu máy biến áp nghiêm trọng, chỉ thị lỗi dẫn điện hoặc xuống cấp.
• Thay dầu/Lọc dầu: Khi độ ẩm vượt quá 20 ppm hoặc độ axit > 0.1 mg KOH/g, cần phải lấy mẫu, tiến hành dịch vụ lọc dầu máy biến áp qua máy lọc chân không và bơm trở lại.
• Lưu ý: Đối với các ứng dụng yêu cầu thân thiện với môi trường, dầu ester có thể là một lựa chọn thay thế hiệu quả.

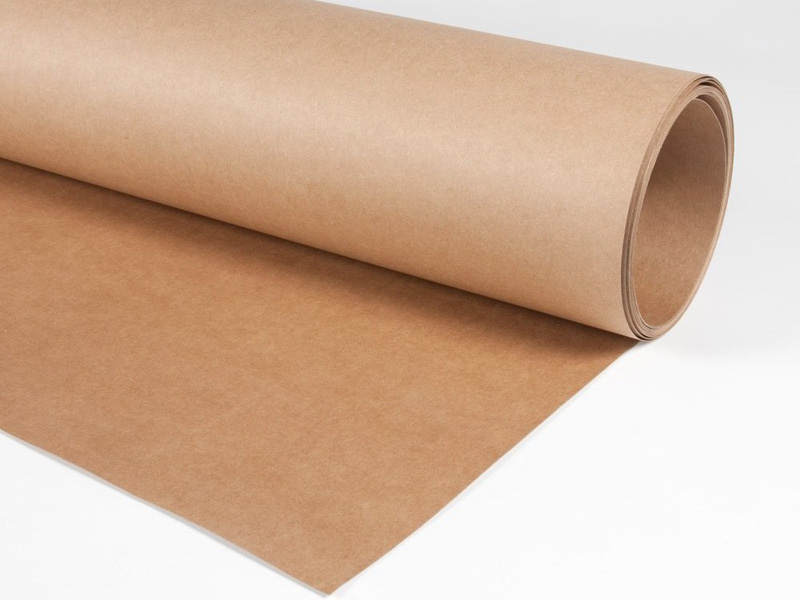

Giấy Cách Điện – Giấy Kraft

Giấy kraft dùng trong máy biến áp có gì đặc biệt?

Đây là giấy sản xuất từ bột gỗ mềm chưa tẩy trắng, có độ bền điện môi rất cao và không chứa hạt dẫn điện. Nó là vật liệu cách điện rắn cơ bản nhất để quấn dây dẫn.

Giấy kraft được sản xuất từ bột gỗ mềm chưa tẩy trắng, có độ bền điện môi cao và không chứa các hạt dẫn điện. Nó là vật liệu cách điện dạng rắn cơ bản nhất.

Ứng dụng và Hướng dẫn sử dụng

Cần lưu ý gì khi bảo dưỡng giấy cách điện?

Điều quan trọng nhất là kiểm soát độ ẩm, phải luôn < 0.5% trước khi lắp đặt. Tình trạng giấy được giám sát gián tiếp qua việc đo điện trở cách điện (IR), nếu giảm < 50% giá trị ban đầu, giấy đã bị lão hóa hoặc ẩm.

• Quấn dây dẫn: Dùng giấy kraft độ thấm cao (dày 0.05-0.1 mm), quấn 2-3 lớp quanh dây dẫn đồng hình chữ nhật.
• Ống lót lõi (Core tubes): Dùng loại giấy thoáng khí trung bình, sau đó ngâm tẩm dầu để tăng độ bền nhiệt lên lớp A (105°C).
• Bảo dưỡng: Phải kiểm tra độ ẩm của giấy trước khi lắp đặt (yêu cầu <0.5%). Trong quá trình vận hành, tình trạng của giấy được đánh giá gián tiếp thông qua việc đo điện trở cách điện của máy. Nếu giá trị này giảm <50% so với ban đầu, giấy có thể đã bị ẩm hoặc lão hóa.

Băng Cách Điện

Băng cách điện thường dùng ở đâu trong máy biến áp?

Băng cách điện (từ sợi thủy tinh, phenol…) được dùng ở những khu vực yêu cầu độ bền cơ và chịu nhiệt cao (>130°C), phổ biến nhất là để quấn lõi biến áp và cố định các bu lông.

Băng cách điện (làm từ bông, dệt thủy tinh, hoặc giấy ép phenol) được sử dụng cho các khu vực yêu cầu độ bền cơ học và khả năng chịu nhiệt cao (>130°C), như lõi biến áp và bu lông.

Ứng dụng và Hướng dẫn sử dụng

• Quấn lõi: Sử dụng băng thủy tinh (dày 0.1-0.2 mm), quấn chồng 50% mỗi lớp để đảm bảo chịu được điện áp cao, thường >10 kV/mm. Việc này rất quan trọng trong các máy biến áp trung và điện cao thế.
• Bu lông và chi tiết cơ khí: Dùng băng phenol, cắt chính xác và cố định bằng keo epoxy chịu nhiệt.
• Kiểm tra: Phải lưu trữ ở nơi khô ráo tuyệt đối để tránh ẩm.

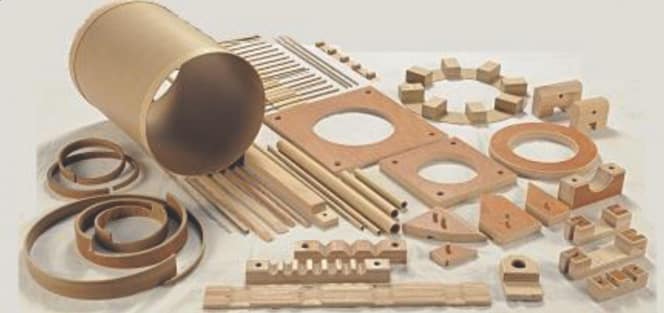

Bàn Ép (Pressboard)

Bàn ép (pressboard) khác gì giấy kraft?

Bàn ép dày hơn giấy kraft, được làm từ nhiều lớp giấy ướt ép lại. Nó được dùng làm vật liệu cấu trúc và cách điện cho các bộ phận chịu lực nén cao như miếng đệm, ách và cách điện đầu cuộn.

Bàn ép (còn gọi là bìa ép) được làm từ nhiều lớp giấy ướt ép lại, có độ dày lớn hơn giấy kraft. Chúng được dùng làm vật liệu cấu trúc và cách điện giữa các cuộn dây.

Ứng dụng và Hướng dẫn sử dụng

• Cách điện đầu cuộn (End-insulation): Dùng bàn ép ướt, cắt hình tròn (dày 1-3 mm), lắp đặt giữa các cuộn dây.
• Miếng đệm và ách (Spacers & Yokes): Dùng bàn ép lịch mềm, dễ uốn cong theo hình dạng, yêu cầu chịu lực nén >100 MPa. Đây là thành phần quan trọng trong cấu tạo của máy biến áp 3 pha cỡ lớn.
• Bảo dưỡng: Bàn ép rất nhạy cảm với độ ẩm (>2% có thể gây giảm độ bền). Cần kiểm tra nứt vỡ bằng siêu âm trong các kỳ bảo trì lớn.

Gỗ Nhiều Lớp (Laminated Wood)

Tại sao lại dùng gỗ trong máy biến áp?

Gỗ nhiều lớp (đã sấy khô và ngâm tẩm) được dùng vì nó có độ bền cơ học cực cao (chịu lực >200 MPa). Nó được dùng làm các cấu kiện chịu lực chính như vòng kẹp cuộn và giá đỡ.

Gỗ nhiều lớp được làm từ các ván mỏng gỗ tự nhiên, đã được sấy khô, ép và ngâm tẩm nhựa. Chúng được sử dụng ở những nơi cần độ bền cơ học cực cao.

Ứng dụng và Hướng dẫn sử dụng

• Vòng kẹp cuộn (Clamping rings): Dùng gỗ ép dày 10-20 mm, cắt bằng CNC và lắp đặt với bu lông để chịu lực nén cơ học >200 MPa khi máy biến áp vận hành.
• Giá đỡ (Supports): Dùng làm giá đỡ cho lõi và cuộn dây.
• Bảo dưỡng: Phải đảm bảo độ ẩm <1% trước khi lắp. Trong quá trình bảo trì máy biến áp, cần kiểm tra bằng mắt thường hoặc hình ảnh để phát hiện các vết nứt và phải sơn phủ lại nếu lớp bảo vệ bị hỏng.

Phân Loại Vật Liệu Cách Điện Theo Nhiệt Độ

Lớp cách nhiệt F và H chịu được nhiệt độ bao nhiêu?

Theo tiêu chuẩn, Lớp F có giới hạn nhiệt độ 155°C (thường là sợi thủy tinh/mica với lớp phủ nâng cao) và Lớp H có giới hạn 180°C (dùng nhựa silicon).

Việc chọn đúng lớp cách nhiệt cho vật liệu là rất quan trọng để tránh quá tải nhiệt, giảm các loại tổn thất trong máy biến áp và kéo dài tuổi thọ thiết bị.

Dưới đây là bảng phân loại tiêu chuẩn (theo IEC):

Tầm Quan Trọng Của Việc Giám Sát Và Bảo Dưỡng

Yếu tố nào nguy hiểm nhất đối với vật liệu cách điện?

Độ ẩm và nhiệt độ quá cao là hai kẻ thù lớn nhất. Độ ẩm > 2% trong giấy hoặc bàn ép có thể làm giảm đáng kể độ bền điện môi, dẫn đến hỏng hóc và phóng điện cục bộ.

Vật liệu cách điện là “trái tim” của máy biến áp. Sự xuống cấp của chúng, đặc biệt là do độ ẩm và nhiệt độ, là nguyên nhân hàng đầu gây ra hỏng hóc.

• Kiểm tra ẩm định kỳ: Phải tuân thủ quy định bảo dưỡng trạm biến áp bằng cách đo IR (Điện trở cách điện) định kỳ, đảm bảo >500 MΩ ở 500V.
• Tránh sai lầm: Để độ ẩm xâm nhập (ví dụ >2% trong giấy hoặc bàn ép) sẽ làm giảm đáng kể độ bền điện môi và gây hỏng hóc không thể phục hồi.
• Giám sát hiện đại: Các giải pháp giám sát cách điện trực tuyến (online) đang ngày càng phổ biến để phát hiện sớm các dấu hiệu suy giảm, trước khi chúng phát triển thành sự cố nghiêm trọng.

Kết luận

Việc lựa chọn, sử dụng và bảo dưỡng đúng các vật liệu cách điện trong máy biến áp là yếu tố cơ bản để đảm bảo hoạt động an toàn và hiệu quả cho toàn bộ trạm biến áp. Từ dầu, giấy kraft đến gỗ ép, mỗi vật liệu đều có một vai trò không thể thay thế.

Nếu bạn cần tư vấn chuyên sâu hoặc dịch vụ bảo trì trạm biến áp và thử nghiệm vật liệu cách điện, hãy liên hệ với các chuyên gia của chúng tôi để được hỗ trợ.
