Analog Là Gì? So Sánh Tín Hiệu Analog & Digital A-Z 2025
Trong kỷ nguyên công nghiệp 4.0 và IoT (Internet of Things), việc hiểu rõ bản chất của tín hiệu là chìa khóa để làm chủ các hệ thống điều khiển tự động. Hai khái niệm nền tảng nhất mà bất kỳ kỹ sư điện hay kỹ thuật viên nào cũng phải nắm vững chính là Analog và Digital. Vậy bản chất thực sự của chúng là gì? Làm sao để phân biệt và ứng dụng chính xác? Bài viết dưới đây sẽ giải mã chi tiết.

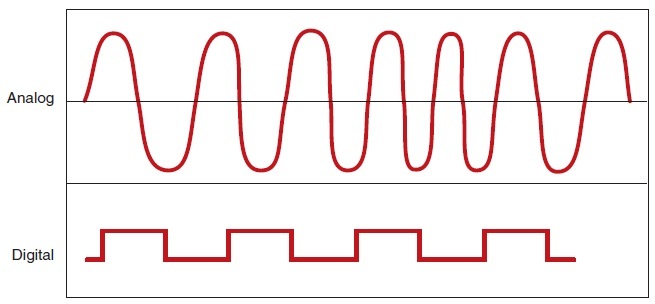

Tín hiệu Analog là gì?
Tín hiệu Analog (tín hiệu tương tự) là dạng tín hiệu liên tục, đồ thị biểu diễn của nó là một đường cong mượt mà biến đổi không ngừng theo thời gian (như hình sin). Khác với kỹ thuật số, Analog có thể biểu thị vô số giá trị trung gian trong một dải đo nhất định.
Trong công nghiệp, tín hiệu Analog thường được truyền tải dưới hai dạng chuẩn phổ biến nhất để giao tiếp giữa cảm biến và bộ điều khiển (như PLC, Biến tần):
- Dòng điện (Current): Phổ biến nhất là chuẩn 4-20mA. Đây là chuẩn “vàng” trong công nghiệp nhờ khả năng chống nhiễu tốt và truyền đi xa.
- Điện áp (Voltage): Phổ biến là chuẩn 0-10V, 0-5V. Thường dùng trong các mạch điện tử hoặc khoảng cách ngắn.
Ví dụ thực tế dễ hiểu:
Hãy tưởng tượng một chiếc cảm biến nhiệt độ lò sấy. Khi nhiệt độ tăng từ 0°C lên 100°C, tín hiệu Analog trả về sẽ tăng “mượt mà” từ 4mA lên 20mA (4.1mA, 4.2mA,… 19.9mA, 20mA) mà không bị đứt quãng. Nó phản ánh chính xác từng sự thay đổi nhỏ nhất của môi trường.
Tín hiệu Digital là gì?
Tín hiệu Digital (tín hiệu số) là tín hiệu rời rạc, không liên tục. Nó chỉ tồn tại ở hai trạng thái logic duy nhất là: ON (Mức 1) và OFF (Mức 0). Tín hiệu này là ngôn ngữ cơ bản của máy tính, vi xử lý và PLC hiện đại.
Khác với sự “uyển chuyển” của Analog, Digital rất dứt khoát. Trong hệ thống điều khiển, nó đại diện cho các lệnh đóng cắt cụ thể.
- Mức 1 (ON/High): Có điện, Động cơ chạy, Đèn sáng, Van mở.
- Mức 0 (OFF/Low): Mất điện, Động cơ dừng, Đèn tắt, Van đóng.
Ví dụ điển hình: Một chiếc nút nhấn (Push Button) chính là thiết bị Digital input (đầu vào) đơn giản nhất. Bạn chỉ có thể Nhấn (1) hoặc Nhả (0).
So sánh chi tiết tín hiệu Analog và Digital
Để lựa chọn đúng giải pháp cho hệ thống, bạn cần nắm rõ bảng so sánh kỹ thuật dưới đây:
| Đặc điểm | Tín Hiệu Analog (Tương tự) | Tín Hiệu Digital (Số) |
|---|---|---|
| Tính liên tục | Liên tục theo thời gian, biểu diễn bằng đường cong mượt mà. | Rời rạc, không liên tục, dạng sóng vuông. |
| Giá trị biểu diễn | Vô số giá trị trong dải đo (Ví dụ: 5.1V, 5.11V, 5.112V…). | Chỉ có 2 trạng thái duy nhất: 0 và 1. |
| Khả năng chống nhiễu | Thấp. Dễ bị suy hao và nhiễu tín hiệu khi truyền xa (cần dùng cáp chống nhiễu). | Cao. Ít bị ảnh hưởng bởi nhiễu do biên độ tín hiệu rõ ràng. |
| Độ chính xác | Rất cao trong đo lường thực tế (độ phân giải phụ thuộc thiết bị đọc). | Phụ thuộc vào tần số lấy mẫu và độ phân giải bit (ADC). |
| Ứng dụng chính | Cảm biến (Nhiệt độ, Áp suất, Lưu lượng), Điều khiển van tuyến tính. | Máy tính, PLC, Vi xử lý, Điều khiển Bật/Tắt (Relay, Contactor). |
Khi nào nên dùng Analog? Khi nào dùng Digital?
Hiểu lý thuyết là một chuyện, áp dụng vào thực tế lại cần kinh nghiệm. Dưới đây là tổng hợp các trường hợp sử dụng cụ thể trong nhà máy:
Ưu tiên sử dụng Tín hiệu Analog khi:
- ✓Cần giám sát các thông số biến đổi liên tục: Nhiệt độ lò nung, mực nước trong bồn, áp suất đường ống gas.
- ✓Cần điều khiển chính xác độ mở của thiết bị: Điều khiển tốc độ biến tần (0-50Hz), điều khiển góc mở van tuyến tính (0-100%).
Ưu tiên sử dụng Tín hiệu Digital khi:
- ✓Điều khiển các thiết bị chỉ có 2 trạng thái: Bật/Tắt bơm, Đóng/Mở van điện từ, Đèn báo trạng thái.
- ✓Truyền dữ liệu tốc độ cao, lưu trữ và xử lý thông tin trong máy tính, PLC.
- ✓Môi trường có nhiễu điện từ cao (Digital ít bị sai lệch hơn Analog).
Tổng kết
Việc kết hợp nhuần nhuyễn giữa Analog (để đo lường thế giới thực) và Digital (để xử lý và điều khiển) chính là nền tảng của mọi hệ thống tự động hóa hiện đại.
