Thi Công Cấp Nguồn Hạ Thế: Quy Trình Kỹ Thuật Chuẩn TCVN, An Toàn & Báo Giá 2025

1. Tại sao “Mạch máu” hạ thế lại quyết định sự sống còn của doanh nghiệp?

Bạn có biết rằng, hơn 70% các sự cố dừng máy đột ngột trong các nhà xưởng không đến từ lỗi máy móc, mà xuất phát từ chất lượng điện năng kém và hệ thống cấp nguồn hạ thế không đạt chuẩn?

Hãy tưởng tượng, bạn vừa đầu tư hàng tỷ đồng cho dây chuyền sản xuất, nhưng hệ thống cáp nguồn lại được thi công ẩu, tiết diện dây thiếu hụt gây sụt áp, hoặc các mối nối đầu cos lỏng lẻo gây phát nhiệt (hotspot). Hậu quả không chỉ là gián đoạn sản xuất, thiệt hại kinh tế mà còn là nguy cơ cháy nổ chực chờ.

Với kinh nghiệm hơn 20 năm trong nghề, tôi đã chứng kiến nhiều chủ đầu tư phải trả giá đắt chỉ vì chọn nhầm nhà thầu “giá rẻ” bỏ qua các quy chuẩn an toàn. Thi công cấp nguồn hạ thế (0.4kV) không đơn thuần là kéo dây từ điểm A đến điểm B. Đó là một quy trình kỹ thuật nghiêm ngặt đòi hỏi sự tính toán chính xác về dòng tải, sụt áp, ngắn mạch và tuân thủ tuyệt đối các tiêu chuẩn TCVN/IEC.

Tại KTH Electric, chúng tôi không chỉ bán dịch vụ thi công, chúng tôi cung cấp sự An Tâm. Bài viết này sẽ bóc tách chi tiết toàn bộ quy trình, kỹ thuật và những “góc khuất” trong thi công điện hạ thế mà ít nhà thầu nào tiết lộ cho bạn.

2. Cấu Trúc Hệ Thống Cấp Nguồn Hạ Thế 0.4kV Trong Công Nghiệp

Trước khi đi vào quy trình thi công, chúng ta cần thống nhất về mặt thuật ngữ và phạm vi công việc. Trong hệ thống điện Việt Nam, lưới điện hạ thế được quy định ở mức điện áp 380V/220V (0.4kV). Đây là cấp điện áp cuối cùng trực tiếp cung cấp năng lượng cho thiết bị tiêu thụ.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

2.1. 4 Phân Đoạn Chính Trong Thi Công Điện Hạ Thế

Khi bạn thuê một đơn vị như KTH Electric thi công cấp nguồn hạ thế, công việc thường bao gồm các phân đoạn chính sau:

• Đấu nối sau Máy biến áp (MBA): Nhận nguồn từ cực hạ thế của máy biến áp phân phối (thường là các trạm Kiosk, trạm treo hoặc trạm phòng).
• Tuyến cáp nguồn tổng (Main Feeder): Đây là “động mạch chủ”, truyền tải dòng điện lớn từ MBA về Tủ điện tổng (MSB).
• Tủ điện tổng MSB (Main Switchboard): Trung tâm điều khiển, bảo vệ và phân phối điện năng.
• Hệ thống phân phối nhánh: Từ tủ MSB đi đến các tủ phân phối khu vực (DB) hoặc máy móc động lực.

2.2. Các Thiết Bị & Vật Tư Quan Trọng Cần Lưu Ý

Để một hệ thống vận hành trơn tru, các thực thể (Entities) sau đây phải được liên kết chặt chẽ:

3. 5 Bước Thi Công Cấp Nguồn Hạ Thế Đạt Chuẩn Kỹ Thuật (Step-by-Step)

Dưới đây là quy trình thực chiến mà KTH Electric áp dụng cho hàng trăm dự án, đảm bảo tuân thủ tiêu chuẩn TCVN 7447 và TCVN 5308.

Bước 1: Khảo Sát Địa Chất, Lập Shop Drawing & Biện Pháp Thi Công

Đừng bao giờ tin tưởng một báo giá nếu nhà thầu chưa xuống khảo sát hiện trường. Đây là bước quan trọng nhất để tránh phát sinh chi phí.

• Khảo sát tuyến: Kỹ sư của chúng tôi sẽ đo đạc chiều dài thực tế, xác định các chướng ngại vật (đường ống nước, cáp ngầm hiện hữu, kết cấu bê tông).
• Đo điện trở đất sơ bộ: Kiểm tra địa chất khu vực để tính toán số lượng cọc tiếp địa cần đóng.
• Lập bản vẽ Shop Drawing: Từ bản vẽ thiết kế kỹ thuật, chúng tôi sẽ triển khai bản vẽ thi công chi tiết, thể hiện rõ cao độ, vị trí uốn cáp, chi tiết lắp đặt giá đỡ, giúp bóc tách khối lượng chính xác.
• Biện pháp thi công (Method Statement): Trình chủ đầu tư phê duyệt phương án (đào thủ công hay máy, kéo cáp bằng tời hay thủ công…).

Bước 2: Thi Công Mương Cáp Ngầm & Lắp Đặt Thang Máng Cáp Trên Cao

Giai đoạn này tạo nên “khung xương” cho hệ thống điện. Tùy thuộc vào thiết kế là cáp ngầm hay cáp nổi, phương án thi công sẽ khác nhau.

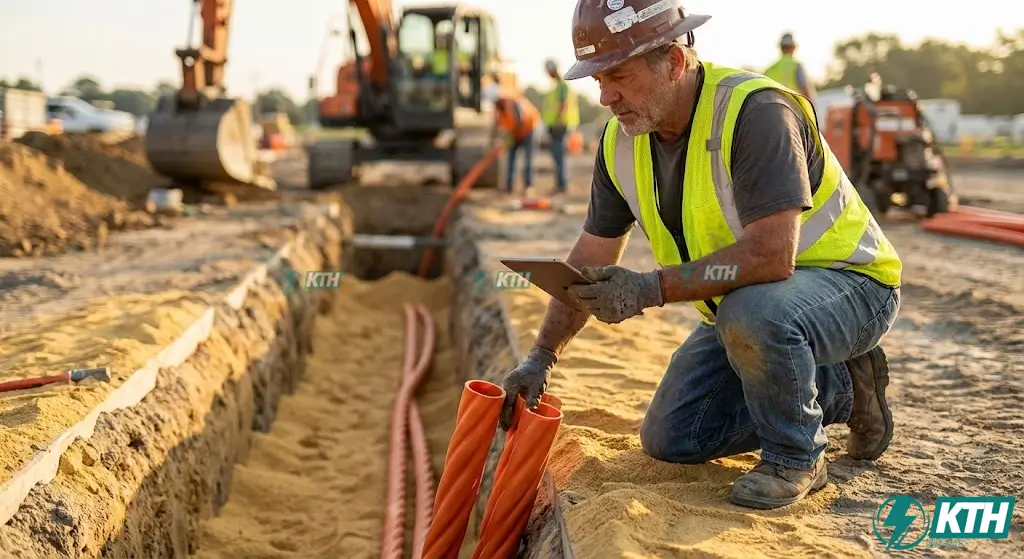

• 🔹 Đào mương cáp: Độ sâu tiêu chuẩn tối thiểu 0.7m (đất thường) và 1.0m – 1.2m (qua đường/xe tải). Chiều rộng phải đảm bảo khoảng cách tản nhiệt (100mm).
• 🔹 Rải lớp cát đệm: Phải rải cát đen/vàng mịn dày 100mm ở đáy để bảo vệ vỏ cáp khỏi đá dăm.
• 🔹 Bảo vệ cơ học: Luồn cáp trong ống nhựa xoắn HDPE/ống thép khi qua đường. Đặt gạch thẻ/bê tông bảo vệ sau khi lấp cát lần 2.
• 🔹 Cảnh báo: Rải băng báo cáp (cách mặt đất 30-40cm) để cảnh báo cho các đơn vị đào đất sau này.

•

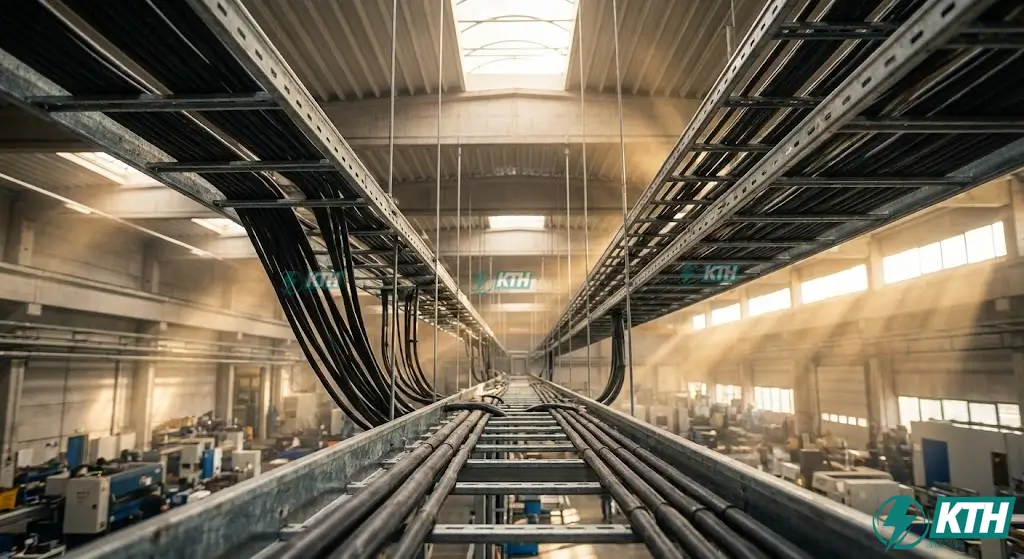

• 🔹 Định vị & Lắp đặt giá đỡ: Dùng máy cân mực laser. Lắp ty treo, giá đỡ vào trần/tường bằng tắc kê nở đạn chịu lực. Khoảng cách giá đỡ 1.5m – 2.0m để chống võng.
• 🔹 Lắp đặt thang máng cáp: Kết nối bằng nối máng, bu lông dù (đầu tròn quay vào trong). Đấu nối tiếp địa (bonding) giữa các đoạn máng để đảm bảo an toàn.

Bước 3: Kéo Rải Cáp Điện Hạ Thế (Cable Pulling Techniques)

Đây là công đoạn nặng nhọc nhất nhưng đòi hỏi sự tỉ mỉ nhất. Một vết xước nhỏ trên vỏ cáp hôm nay có thể là nguyên nhân gây phóng điện (chập mạch) sau 5 năm nữa.

• Kiểm tra cáp: Kiểm tra thông số (Model, tiết diện, loại Cu/XLPE/PVC…) và đo điện trở cách điện sơ bộ tại rulo.
• Kỹ thuật rải: Dùng con lăn (rollers) giảm ma sát. Tuyệt đối không để cáp ma sát trực tiếp xuống nền/cạnh sắc. Dùng máy tời chuyên dụng cho cáp > 95mm2 để kiểm soát lực căng.
• Sắp xếp cáp: Cáp điện đi trong máng thẳng hàng, không chồng chéo. Cố định bằng dây rút UV/kẹp cáp mỗi 1.5m – 2m. Dùng kẹp chịu lực cho đoạn đi thẳng đứng.
• Bán kính cong: Tuân thủ nghiêm ngặt bán kính cong tối thiểu (8-10 lần đường kính cáp) để không gãy lõi.

Bước 4: Làm Đầu Cáp & Đấu Nối Vào Tủ Điện (Termination & Connection)

Nếu kéo cáp là phần thô, thì đấu nối chính là phần tinh. Theo thống kê kỹ thuật, 90% sự cố cháy nổ tủ điện bắt nguồn từ các điểm đấu nối lỏng lẻo hoặc làm đầu cáp sai kỹ thuật (Bad Contact).

• Xử lý đầu cáp: Tuốt vỏ cẩn thận, không làm khứa lõi đồng. Sử dụng đầu cos (Cable Lugs) chuẩn (cos đồng mạ niken, cos đồng-nhôm).
• Bấm đầu cos (Crimping): Dùng kìm ép thủy lực với đai ép đúng cỡ. Lực ép đủ lớn để đồng biến dạng dẻo thành khối đặc chắc. Bọc ống co nhiệt phân màu (Đỏ-Vàng-Xanh-Đen-Vàng/Xanh).

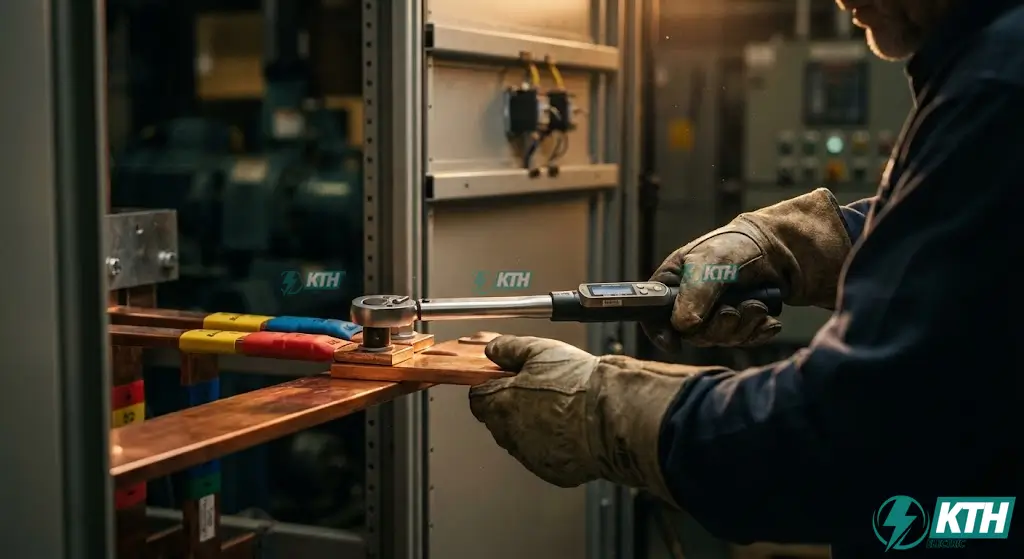

• Đấu nối và Siết lực (Torquing): Khi bắt cáp vào thanh cái (Busbar) hoặc Aptomat, dùng Cờ-lê lực (Torque Wrench). Siết đúng lực quy định (VD: M10 siết 40Nm). Đánh dấu sơn (Torque mark) để kiểm soát.

Bước 5: Thi Công Hệ Thống Tiếp Địa An Toàn & Kiểm Tra Điện Trở Đất

Hệ thống tiếp địa không trực tiếp tham gia truyền tải điện, nhưng nó là “bảo hiểm nhân thọ” cho cả nhà máy.

• Đóng cọc tiếp địa: Cọc thép mạ đồng (D16, 2.4m) đóng sâu. Khoảng cách giữa các cọc bằng 2 lần chiều dài cọc để tránh hiệu ứng màn che.
• Liên kết: Dùng hàn hóa nhiệt (Exothermic Welding) liên kết cáp đồng trần với cọc. Mối hàn bền vĩnh cửu, không ăn mòn.
• Kiểm tra: Đo điện trở đất bằng máy Teromet. Yêu cầu điện trở tiếp địa R < 4 Ohm (hệ thống chung) hoặc theo thiết kế.

4. Quy Trình Thí Nghiệm & Nghiệm Thu Đóng Điện (T&C)

Một hệ thống điện chỉ được coi là hoàn thành khi nó vượt qua các bài kiểm tra khắt khe và được đóng điện an toàn.

4.1. Các Tiêu Chuẩn Kỹ Thuật Áp Dụng (TCVN & IEC)

Mọi thao tác của KTH Electric đều tham chiếu theo:

• TCVN 7447:2004 (IEC 60364): Hệ thống lắp đặt điện của các tòa nhà.
• TCVN 5308:1991: Quy phạm kỹ thuật an toàn trong xây dựng.
• Quy định đấu nối của Tổng công ty Điện lực (EVN) khu vực.

4.2. Các Hạng Mục Thí Nghiệm Bắt Buộc

Trước khi bàn giao chìa khóa trao tay, chúng tôi thực hiện các hạng mục thí nghiệm sau (có biên bản xác nhận):

• Đo điện trở cách điện (Insulation Resistance Test): Dùng Megomet phát áp 500VDC/1000VDC. Đo Pha-Pha, Pha-Trung tính, Pha-Đất. Yêu cầu điện trở cách điện ≥ 0.5 MΩ.
• Kiểm tra thông mạch: Đảm bảo không đứt gãy ngầm.
• Kiểm tra thứ tự pha: Đảm bảo đúng A-B-C để động cơ quay đúng chiều.
• Kiểm tra siết lực: Rà soát lại toàn bộ điểm đấu nối.
• Lập hồ sơ hoàn công: Bàn giao hồ sơ hoàn công (As-built drawing) chính xác phục vụ bảo trì.

5. Cảnh Báo: 5 Sai Lầm Chết Người Khi Chọn Nhà Thầu Giá Rẻ

Trong 20 năm làm nghề, tôi đã đi “chữa cháy” cho rất nhiều công trình vì chủ đầu tư ham rẻ ban đầu. Dưới đây là 5 cái bẫy bạn cần tránh:

1. Chọn sai tiết diện dây dẫn (Undersized Cable): Dây nhỏ hơn tính toán gây nóng, sụt áp, lão hóa nhanh gây cháy. (Xem thêm: Cách chọn tiết diện dây dẫn)
2. Thi công cáp ngầm ẩu: Đào nông, không cát đệm, không gạch bảo vệ. Dễ bị đào trúng gây mất điện toàn bộ.
3. Bấm đầu cos bằng kìm cơ sơ sài: Mối nối lỏng là nguyên nhân số 1 gây hotspot, nung chảy nhựa và cháy tủ.
4. Bán kính cong quá nhỏ: Ép cáp vào góc cua hẹp làm gãy cấu trúc, giảm cách điện.
5. Bỏ qua hệ thống tiếp địa: Không có đường thoát dòng rò, gây nguy hiểm tính mạng.

6. Các Yếu Tố Ảnh Hưởng Đến Đơn Giá Thi Công Cấp Nguồn Hạ Thế

Tại sao cùng một công suất nhưng báo giá của KTH Electric lại khác với các đơn vị khác? Giá trị thực nằm ở đâu?

• Chất lượng vật tư: Cáp Cadivi/Thipha/LS Vina chính hãng giá cao hơn cáp gia công. Tủ vỏ dày, thiết bị Schneider/Mitsubishi đắt hơn hàng trôi nổi.
• Biện pháp thi công: Thi công cáp ngầm tốn nhân công hơn nhưng an toàn, thẩm mỹ. Thi công trên cao cần giàn giáo, xe nâng.
• Điều kiện mặt bằng: Thi công trong nhà máy đang hoạt động (làm đêm/cuối tuần) giá cao hơn công trình mới.
• Yêu cầu kỹ thuật: Các dự án yêu cầu thí nghiệm độc lập hoặc tiêu chuẩn phòng sạch, chống cháy nổ chi phí sẽ cao hơn.

7. Bảng Báo Giá Thi Công Cấp Nguồn Hạ Thế Tham Khảo (Cập Nhật 2025)

Lưu ý: Đây là đơn giá nhân công tham khảo. Giá trọn gói phụ thuộc vào khảo sát thực tế và giá vật tư tại thời điểm thi công.

8. Năng Lực & Cam Kết Của Nhà Thầu Cơ Điện KTH Electric

Giữa ma trận nhà thầu cơ điện, KTH Electric đứng vững hơn 20 năm qua nhờ 5 giá trị cốt lõi:

• ✅ Năng lực thực chiến: Thi công nhà máy lớn (Tôn Hoa Sen, Chung cư cao cấp…), đảm bảo tiến độ và an toàn điện.
• ✅ Minh bạch vật tư: Cam kết 100% đúng chủng loại. Phát hiện hàng nhái đền bù 200%.
• ✅ Trang thiết bị hiện đại: Máy tời cáp tự động, kìm ép thủy lực pin, máy đo Megomet Kyoritsu.
• ✅ Hỗ trợ pháp lý EVN: Am hiểu thủ tục đấu nối, nghiệm thu đóng điện nhanh.
• ✅ Bảo hành trách nhiệm: Bảo hành 12-24 tháng. Xử lý sự cố trong 2-4h.

9. Câu Hỏi Thường Gặp (FAQs) Về Thi Công Điện Hạ Thế

10. Lời kết

Hệ thống cấp nguồn hạ thế là nền móng năng lượng cho sự phát triển của doanh nghiệp bạn. Một hệ thống tốt không chỉ giúp máy móc vận hành ổn định, tiết kiệm điện năng mà còn mang lại sự an tâm tuyệt đối cho chủ đầu tư.

Đừng để những rủi ro về điện làm gián đoạn thành công của bạn. Hãy để KTH Electric – với kinh nghiệm và tâm huyết của những người thợ điện lành nghề – kiến tạo nên hệ thống nguồn điện vững chắc nhất cho công trình của bạn.
