1. Tổng Quan Về Máy Biến Điện Áp (VT) Esitas: Tại Sao Kỹ Sư Cơ Điện Tin Dùng?

💡 Tóm tắt chuyên gia: Esitas là lựa chọn hàng đầu nhờ sự cân bằng giữa Chất lượng chuẩn Châu Âu (EU) và Chi phí hợp lý. Sản phẩm tuân thủ IEC 61869-3, nhập khẩu từ Thổ Nhĩ Kỳ với quy trình QC nghiêm ngặt, đảm bảo độ ổn định cao cho hệ thống lưới điện.

Trong suốt 20 năm làm nghề tư vấn và thi công trạm biến áp, tôi đã tiếp xúc với vô số thương hiệu thiết bị đo đếm từ Á sang Âu. Tuy nhiên, khi nói đến sự cân bằng hoàn hảo giữa Chất lượng Châu Âu (EU Quality) và Chi phí hợp lý, cái tên Esitas luôn nằm trong Top recommendation (đề xuất) của tôi dành cho các chủ đầu tư.

Vậy thực chất Esitas là ai và tại sao thiết bị của họ lại có mặt trong lưới điện của hơn 50 quốc gia?

Xuất Xứ Thương Hiệu và Vị Thế Trên Bản Đồ Năng Lượng

Esitas là nhà sản xuất thiết bị đo lường trung thế và cao thế (Medium & High Voltage Instrument Transformers) hàng đầu tại Thổ Nhĩ Kỳ. Không giống như các thương hiệu OEM (gia công) trôi nổi, Esitas sở hữu nhà máy với quy trình kiểm soát chất lượng khép kín (QC) cực kỳ nghiêm ngặt.

Đối với một kỹ sư điện, “xuất xứ” không chỉ là cái mác in trên bao bì. Với VT Esitas, xuất xứ Thổ Nhĩ Kỳ đồng nghĩa với việc sản phẩm phải vượt qua các rào cản kỹ thuật khắt khe để thâm nhập thị trường Châu Âu. Điều này mang lại sự an tâm tuyệt đối về độ ổn định khi vận hành lâu dài – yếu tố sống còn của hệ thống điện.

Tiêu Chuẩn Kỹ Thuật: IEC 61869-3 (Sự Nâng Cấp Từ IEC 60044)

Rất nhiều tài liệu cũ vẫn trích dẫn tiêu chuẩn IEC 60044-2 cho máy biến điện áp. Tuy nhiên, là một người làm kỹ thuật, bạn cần cập nhật ngay: Biến điện áp Esitas hiện nay đều được thiết kế và thử nghiệm theo tiêu chuẩn mới nhất là IEC 61869-3.

Sự thay đổi này có ý nghĩa gì?

• ✓An toàn hơn: Quy định khắt khe hơn về khả năng chịu đựng quá điện áp và an toàn cháy nổ.
• ✓Chính xác hơn: Yêu cầu cao hơn về sai số góc và sai số tỷ số trong các điều kiện phụ tải khác nhau.

Khi bạn cầm trên tay bộ hồ sơ kỹ thuật (Catalogue) của Esitas, bạn sẽ thấy sự tuân thủ chi tiết các thông số này, đảm bảo thiết bị dễ dàng vượt qua các vòng thí nghiệm (Testing & Commissioning) của các đơn vị kiểm định độc lập tại Việt Nam như QUATEST hay ETC.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

2. Giải Mã Công Nghệ: “Trái Tim” Của TU Trung Thế Esitas

💡 Tóm tắt chuyên gia: Bí quyết độ bền của Esitas nằm ở Công nghệ đúc Epoxy chân không. Quy trình này loại bỏ bọt khí siêu nhỏ, ngăn chặn phóng điện cục bộ (PD), giúp thiết bị chịu được môi trường nhiệt đới ẩm tại Việt Nam.

Tại sao cùng là biến điện áp đúc Epoxy, nhưng có loại dùng 1-2 năm đã bị nứt, phóng điện (Partial Discharge), còn Esitas lại bền bỉ cả chục năm? Câu trả lời nằm ở Vật liệu và Công nghệ chế tạo.

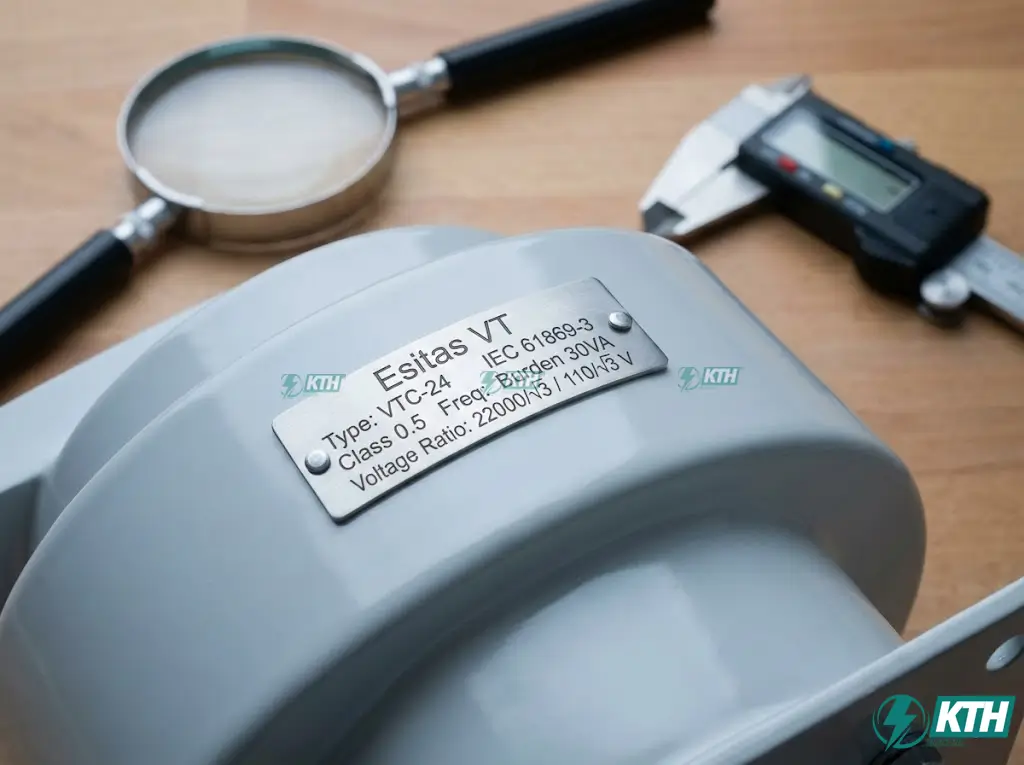

Công Nghệ Đúc Epoxy Chân Không (Vacuum Casting Technology)

Đây là “vũ khí bí mật” của Esitas. Quá trình đúc nhựa Epoxy được thực hiện trong môi trường chân không tuyệt đối.

• Nguyên lý: Việc loại bỏ hoàn toàn không khí giúp ngăn chặn sự hình thành các bọt khí siêu nhỏ (micro-voids) bên trong khối cách điện.
• Hệ quả kỹ thuật: Trong môi trường điện trường cao áp (24kV – 35kV), các bọt khí này chính là điểm khởi phát của hiện tượng phóng điện cục bộ (Partial Discharge). Lâu ngày, nó sẽ ăn mòn lớp cách điện, dẫn đến nổ TU.
• Ưu điểm của Esitas: Nhờ công nghệ này, VT Esitas có chỉ số PD (Partial Discharge) cực thấp, đảm bảo tuổi thọ vận hành cao ngay cả trong điều kiện khí hậu nóng ẩm tại Việt Nam.

Cấu Tạo Chi Tiết

1. Lõi từ (Magnetic Core): Được làm từ tôn Silic định hướng (Grain-oriented silicon steel) chất lượng cao, giúp giảm tổn hao sắt từ và đảm bảo độ chính xác của tỷ số biến ngay cả khi điện áp lưới dao động.

2. Cuộn dây (Windings):

– Cuộn sơ cấp: Dây đồng điện phân tinh khiết, được bọc cách điện nhiều lớp, chịu được xung sét (BIL) lên tới 125kV hoặc 170kV tùy model.

– Cuộn thứ cấp: Thiết kế để cung cấp điện áp chuẩn (thường là 100V hoặc 110V) cho đồng hồ đo đếm hoặc rơ le bảo vệ.

3. Vỏ đúc (Body): Toàn bộ các bộ phận trên được đúc liền khối trong nhựa Epoxy cycloaliphatic. Loại nhựa này có khả năng chống tia cực tím (UV), chống nấm mốc và không bắt lửa (Self-extinguishing).

3. Phân Loại Các Dòng Biến Điện Áp Esitas Phổ Biến Tại Việt Nam

💡 Tóm tắt chuyên gia: VT Esitas được chia thành 2 dòng chính: Trong nhà (VXZ, VRZ) cho tủ RMU/Kiosk và Ngoài trời (VSZ) với thiết kế váy sứ lớn chịu UV. Phân loại theo chức năng gồm Cuộn đo lường (Class 0.5/0.2) và Cuộn bảo vệ (Class 3P/6P).

Để lựa chọn đúng thiết bị cho dự án, bạn cần hiểu rõ sự phân loại của Esitas. Dựa trên kinh nghiệm cung cấp cho hàng trăm tủ RMU và trạm Kiosk, tôi phân loại chúng thành các nhóm chính sau:

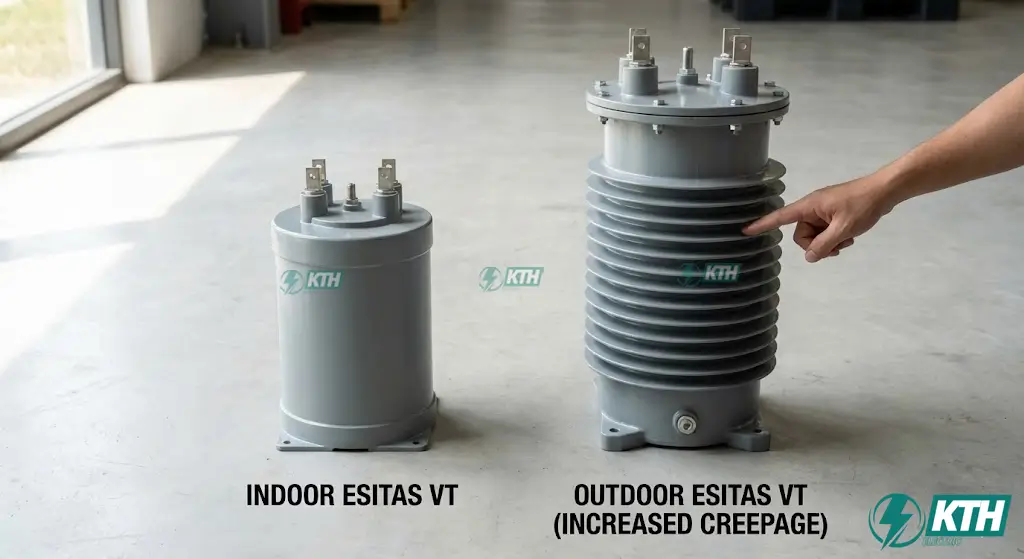

3.1. Phân Loại Theo Môi Trường Lắp Đặt (Entity: Environment)

3.2. Phân Loại Theo Chức Năng (Entity: Function)

Một sai lầm “chết người” của dân mua hàng không chuyên là nhầm lẫn giữa TU đo lường và TU bảo vệ.

• A. Cuộn Đo Lường (Metering Winding):
  – Mục đích: Cung cấp tín hiệu điện áp chính xác cho công tơ điện (Meter) để tính tiền điện.
  – Cấp chính xác: Thường là 0.5 (thương mại) hoặc 0.2 (ranh giới đầu nguồn).
  – Yêu cầu: Duy trì độ chính xác trong dải điện áp làm việc từ 80% đến 120% định mức.
• B. Cuộn Bảo Vệ (Protection Winding):
  – Mục đích: Cung cấp tín hiệu cho Rơ le (Relay) để phát hiện sự cố và cắt máy cắt (VCB/LBS).
  – Cấp chính xác: Thường là 3P hoặc 6P.
  – Yêu cầu: Phản ánh trung thực sự thay đổi điện áp đột ngột khi có sự cố.

4. Thông Số Kỹ Thuật Quan Trọng

💡 Tóm tắt chuyên gia: Các thông số then chốt cần quan tâm: Điện áp định mức (24kV/35kV), Tần số (50Hz), Tỷ số biến, Dung lượng (10VA-30VA), Cấp chính xác và đặc biệt là Hệ số điện áp (1.9 Un) cho lưới trung tính cách ly.

Là kỹ sư, chúng ta nói chuyện bằng con số. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng Biến điện áp trung thế Esitas (Dòng phổ biến 24kV) mà bạn cần nắm vững để đưa vào hồ sơ thầu hoặc thiết kế:

Lưu ý quan trọng: Khi chọn dung lượng (Burden), đừng tham chọn dung lượng quá lớn (ví dụ 100VA) nếu bạn chỉ đấu vào 1 cái đồng hồ điện tử tiêu thụ chưa đến 2VA. Dung lượng thực tế quá thấp so với dung lượng định mức có thể làm tăng sai số của TU.

5. Tại Sao Nên Chọn VT Esitas Thay Vì Các Thương Hiệu Khác?

💡 Tóm tắt chuyên gia: So với Emic, Esitas vượt trội về độ bền vật liệu và công nghệ đúc, ít sai số theo thời gian. So với ABB/Schneider, Esitas có chất lượng tương đương nhưng giá tốt hơn và thời gian giao hàng nhanh hơn nhờ kho hàng có sẵn tại KTH Electric.

Trong các cuộc họp giao ban kỹ thuật (Site meeting) tại công trường, câu hỏi tôi thường xuyên nhận được từ chủ đầu tư là: “Tại sao lại đề xuất Esitas? Sao không dùng Emic cho rẻ hoặc ABB cho sang hẳn?”. Đây là một câu hỏi rất thực tế. Dưới góc độ một người làm kỹ thuật và quản lý chi phí dự án, tôi sẽ đặt lên bàn cân so sánh để bạn thấy rõ bức tranh toàn cảnh:

Yếu Tố “Trust” – Giấy Chứng Nhận & Type Test

Một thiết bị điện muốn vào được lưới của EVN hay các khu công nghiệp lớn (VSIP, Amata…) bắt buộc phải có “giấy thông hành”. VT Esitas ghi điểm tuyệt đối ở hạng mục này:

1. Type Test (Thử nghiệm điển hình): Sở hữu biên bản từ phòng thí nghiệm quốc tế (KEMA, CESI, IPH…).
2. CO/CQ (Certificate of Origin/Quality): Hàng nhập khẩu chính ngạch Thổ Nhĩ Kỳ.
3. Test Report: Mỗi quả VT đều có biên bản thử nghiệm riêng biệt khi đập hộp.

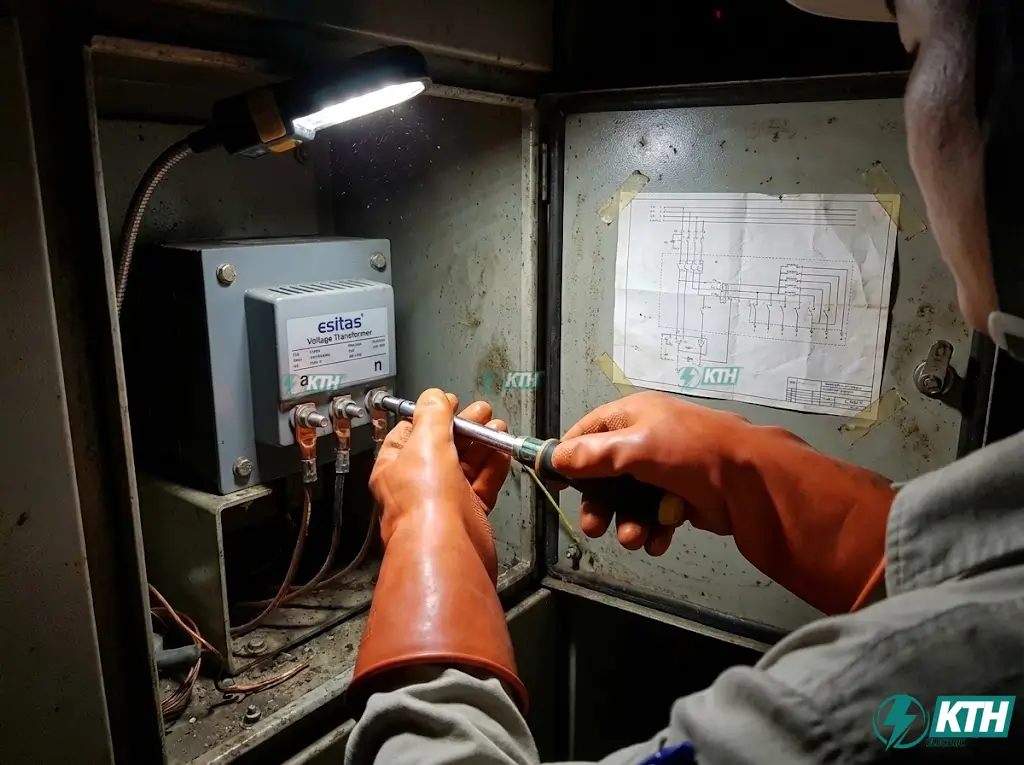

6. Hướng Dẫn Lắp Đặt & Đấu Nối Biến Điện Áp Esitas

💡 Tóm tắt chuyên gia: Quy trình an toàn gồm 3 bước: (1) Kiểm tra trực quan (vết nứt, cực đấu dây); (2) Đấu nối đúng sơ đồ (Sao-Sao cho đo lường, Tam giác hở cho bảo vệ chạm đất); (3) Tiếp địa an toàn cho vỏ đế và điểm trung tính sơ cấp.

Dù bạn mua thiết bị tốt đến đâu, nhưng nếu thi công sai quy trình, hậu quả vẫn là cháy nổ. Với kinh nghiệm xử lý sự cố cho nhiều trạm biến áp, tôi xin chia sẻ quy trình lắp đặt chuẩn cho VT Esitas để đảm bảo an toàn điện tuyệt đối.

Bước 1: Kiểm Tra Trực Quan (Visual Inspection) – Đừng Bỏ Qua!

• Bề mặt Epoxy: Soi kỹ xem có vết nứt (crack) không.
• Cực đấu dây: Kiểm tra bu lông, đai ốc có gỉ sét hay lỏng lẻo không.
• Vệ sinh: Lau sạch bụi bẩn trên thân sứ để tránh phóng điện.

Bước 2: Sơ Đồ Đấu Nối (Wiring Diagram)

Tùy vào mục đích sử dụng, chúng ta sẽ có các sơ đồ đấu nối khác nhau cho lưới 3 pha trung thế:

• A. Đấu nối Sao – Sao (Star – Star / Y-Y):
  Dùng cho VT 1 pha. Sơ cấp (HV): 3 đầu A nối pha, 3 đầu N nối đất. Thứ cấp (LV): 3 đầu a ra áp pha, 3 đầu n nối trung tính. Mục đích: Lấy điện áp cho đồng hồ.
• B. Đấu nối Tam Giác Hở (Open Delta):
  Dùng để phát hiện chạm đất 1 pha. Cuộn thứ cấp thứ 2 mắc nối tiếp hình tam giác hở. Khi chạm đất, điện áp 2 đầu hở tăng vọt, kích hoạt rơ le bảo vệ.

Bước 3: Tiếp Địa An Toàn (Grounding)

Vỏ đế của VT Esitas luôn có 1 bu lông tiếp địa. Bắt buộc phải nối dây đồng trần xuống thanh cái tiếp địa. Điểm trung tính (N) của cuộn sơ cấp cũng phải được nối đất chắc chắn.

7. Các Lỗi Thường Gặp & Cách Khắc Phục (Troubleshooting)

💡 Tóm tắt chuyên gia: Các lỗi phổ biến gồm: Nổ chì/Nhảy Aptomat (do ngắn mạch nhị thứ), Điện áp ra thấp (do sụt áp dây dẫn hoặc tiếp xúc kém), và Tiếng kêu lạ (do lỏng gông từ hoặc cộng hưởng).

8. Báo Giá Biến Điện Áp Trung Thế Esitas [Cập Nhật 2026]

💡 Tóm tắt chuyên gia: Giá TU Esitas phụ thuộc vào: Tỷ số biến (tỷ số đặc biệt giá cao hơn), Số cuộn dây thứ cấp (2-3 cuộn giá cao hơn 15-20%), Dung lượng & Cấp chính xác (yêu cầu càng cao giá càng tăng), và Môi trường (Ngoài trời đắt hơn Trong nhà).

Là người làm thầu, tôi hiểu rằng bên cạnh kỹ thuật, Giá cả (Price) là yếu tố quyết định việc chốt đơn hàng. Giá thành của một quả TU Esitas phụ thuộc chặt chẽ vào cấu hình kỹ thuật bạn yêu cầu. Dưới đây là các yếu tố chính ảnh hưởng trực tiếp đến giá:

1. Tỷ số biến (Ratio): Các tỷ số thông dụng như 22000/110V hay 24000/100V thường có sẵn và giá tốt. Các tỷ số đặc biệt (ví dụ cho lưới 6.6kV hoặc 15kV) có thể phải đặt hàng (order) và giá cao hơn.
2. Số cuộn dây thứ cấp:– Loại 1 cuộn dây: Giá rẻ nhất.

   – Loại 2 cuộn dây: Giá cao hơn khoảng 15-20%.

   – Loại 3 cuộn dây: Dùng cho trạm biến áp 110kV, giá cao nhất.

3. Dung lượng & Cấp chính xác: Yêu cầu dung lượng “khủng” (50VA, 100VA) và chính xác cao (0.2) sẽ làm giá tăng mạnh do tốn vật liệu.
4. Môi trường: TU ngoài trời (Outdoor) luôn đắt hơn TU trong nhà (Indoor) do vỏ cách điện chuyên dụng.

9. Câu Hỏi Thường Gặp (FAQs) – Giải Đáp Thắc Mắc Kỹ Thuật

💡 Tóm tắt chuyên gia: VT Esitas có đầy đủ CO/CQ từ Thổ Nhĩ Kỳ, đạt chuẩn thí nghiệm QUATEST/ETC, có thể dùng thay thế (Retrofit) cho Emic/ABB và được bảo hành 12-18 tháng chính hãng 1 đổi 1.

10. Kết Luận: Mua Biến Điện Áp Esitas Chính Hãng Ở Đâu?

Giữa một “ma trận” các nhà cung cấp thiết bị điện hiện nay, việc tìm được một đơn vị vừa có Tâm (tư vấn trung thực) vừa có Tầm (kỹ thuật sâu) là không dễ.

Tại sao bạn nên chọn KTH Electric?

• Chuyên Sâu Kỹ Thuật: Chúng tôi là kỹ sư, không chỉ là người bán hàng.

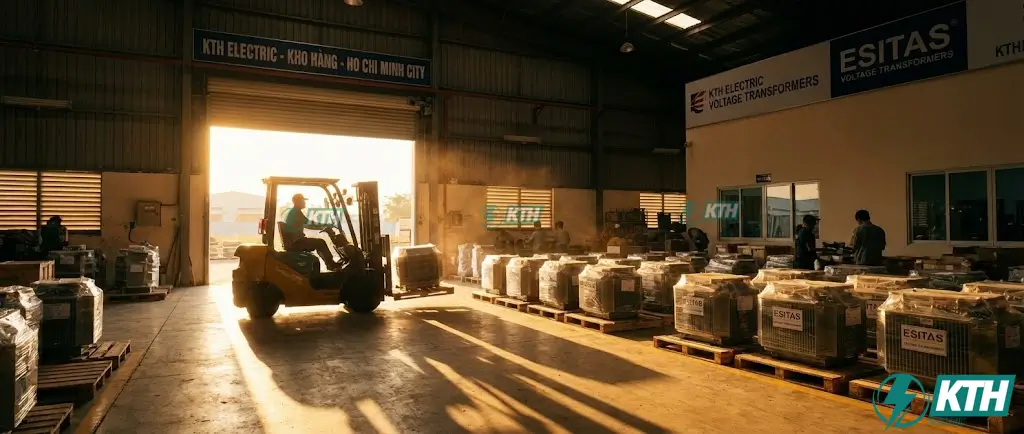

• Hàng Sẵn Kho (Stock Available): Các mã hàng 24kV luôn có sẵn tại TP.HCM.
• Giá Cạnh Tranh Nhất: Đơn vị nhập khẩu trực tiếp, cam kết giá tốt nhất.

Nếu bạn đang cần một giải pháp đo lường trung thế An Toàn – Chính Xác – Bền Bỉ với chi phí tối ưu, Biến điện áp Esitas chính là câu trả lời.
