Cầu chì là gì? Cấu tạo, Nguyên lý & Cách chọn [KÈM GIÁ 2025]

Cầu chì là một thiết bị bảo vệ mạch điện không thể thiếu, hoạt động bằng cách tự động ngắt mạch khi phát hiện dòng điện vượt quá mức an toàn (quá tải hoặc ngắn mạch). Chức năng chính của nó là ngăn chặn hư hỏng thiết bị và giảm thiểu nguy cơ cháy nổ.

Thiết bị này là một phần cốt lõi trong hệ thống điện hạ thế gia đình và điện công nghiệp. Cầu chì có nhiều loại với dòng điện định mức đa dạng, từ 1A cho các thiết bị điện tử đến 1000A cho các hệ thống công nghiệp, và hoạt động ở điện áp phổ biến 220V-600V.

Cấu Tạo Của Cầu Chì

Cầu chì gồm 4 phần chính: Dây chảy (tim của cầu chì, làm từ chì hoặc thiếc), vỏ cách điện (bằng sứ, thủy tinh, nhựa), tiếp điểm (bằng đồng hoặc bạc) và vật liệu dập hồ quang (thường là cát thạch anh).

Một cầu chì tiêu chuẩn thường bao gồm 4 bộ phận chính:

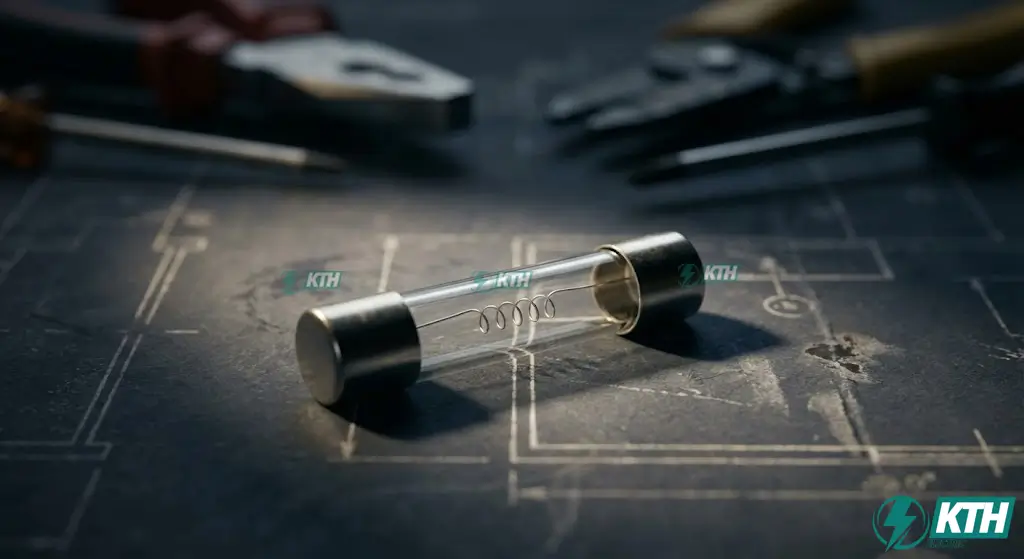

1. Dây chảy: Đây là “trái tim” của cầu chì, thường làm từ chì, thiếc, hoặc hợp kim có nhiệt độ nóng chảy thấp. Nó được thiết kế để nóng chảy và đứt ra khi dòng điện vượt ngưỡng.
2. Vỏ cách điện: Thường làm bằng sứ, thủy tinh hoặc nhựa chịu nhiệt, có nhiệm vụ bao bọc dây chảy và các tiếp điểm, đảm bảo an toàn và cách điện.
3. Tiếp điểm: Thường làm bằng đồng hoặc bạc, dùng để kết nối cầu chì với mạch điện cần bảo vệ.
4. Vật liệu dập hồ quang: (Thường là cát thạch anh) được lấp đầy bên trong vỏ để hấp thụ năng lượng và dập tắt hồ quang điện phát sinh khi dây chảy đứt.

Nguyên Lý Hoạt Động Của Cầu Chì

Cầu chì hoạt động dựa trên hiệu ứng Joule-Lenz. Khi quá tải (dòng tăng nhẹ) hoặc ngắn mạch (dòng tăng đột biến), dây chảy sẽ nóng lên, đạt tới nhiệt độ nóng chảy và đứt ra, làm hở mạch điện. Hồ quang điện phát sinh sẽ bị cát thạch anh dập tắt ngay lập tức.

Nguyên lý hoạt động của cầu chì dựa trên hiệu ứng Joule-Lenz: khi dòng điện chạy qua, dây chảy sẽ nóng lên.

• Khi hoạt động bình thường: Dòng điện ở mức định mức, dây chảy chỉ hơi nóng lên và dẫn điện bình thường.
• Khi quá tải: Dòng điện tăng nhẹ (ví dụ, gấp 1.5 – 2 lần định mức). Dây chảy sẽ nóng lên từ từ và chảy đứt sau một khoảng thời gian nhất định (thường từ 1 đến 5 giây).
• Khi ngắn mạch: Dòng điện tăng đột biến (gấp 5 – 10 lần định mức trở lên). Dây chảy nóng chảy và đứt ngay lập tức (thường dưới 0.01 giây), ngắt mạch một cách nhanh chóng để bảo vệ thiết bị.

Khi dây chảy đứt, hồ quang điện xuất hiện. Cát thạch anh bên trong sẽ lập tức lấp vào khoảng trống, làm nguội và dập tắt hồ quang, ngăn không cho dòng điện tiếp tục chạy qua.

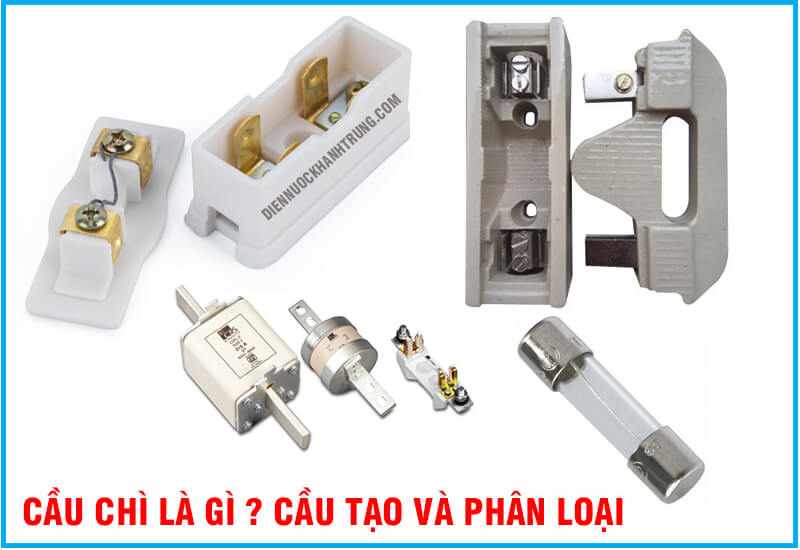

Phân Loại Cầu Chì Phổ Biến

4 loại cầu chì phổ biến nhất là Cầu chì sứ (dùng trong gia đình), Cầu chì ống (dùng trong công nghiệp, dòng cao), Cầu chì tự rơi (FCO) (dùng ngoài trời, lưới điện trung thế) và Cầu chì cartridge (dùng trong các bo mạch điện tử).

Trên thị trường có 4 loại cầu chì thông dụng nhất:

1. Cầu chì sứ (Cầu chì hộp): Loại phổ biến nhất trong gia đình, dùng cho các bảng điện tổng cũ. Vỏ bằng sứ, dây chảy có thể thay thế. Thường dùng bảo vệ quá tải, dòng điện 5A – 30A.
2. Cầu chì ống (Cầu chì công nghiệp): Vỏ bằng gốm hoặc thủy tinh, chịu được dòng điện cao (100A – 1000A) và khả năng cắt dòng ngắn mạch lớn. Thường được lắp đặt trong tủ điện tổng của các xưởng sản xuất, khu thi công điện nhà xưởng.
3. Cầu chì tự rơi (FCO): Sử dụng cho các mạng điện trung thế ngoài trời. Khi cầu chì cháy, nó sẽ tự động “rơi” xuống để tạo ra một khoảng hở cách điện rõ ràng, giúp nhân viên vận hành dễ dàng nhận biết. Dòng định mức 10A – 200A.
4. Cầu chì cartridge (Cầu chì mini): Loại nhỏ gọn, thường dùng trong các linh kiện, bo mạch điện tử để bảo vệ các linh kiện nhạy cảm. Dòng điện thấp, thường từ 1A – 20A.

Hướng Dẫn Cách Chọn Cầu Chì Phù Hợp

Câu trả lời ngắn: Để chọn cầu chì, bạn cần thực hiện 5 bước: (1) Tính công suất tải (A), (2) Chọn dòng định mức (A) của cầu chì cao hơn tải 20-50%, (3) Chọn loại cầu chì (sứ, ống, FCO) theo môi trường, (4) Ưu tiên thương hiệu/tiêu chuẩn uy tín, (5) Chọn điện áp (V) định mức của cầu chì lớn hơn điện áp lưới.

Việc chọn sai cầu chì có thể khiến thiết bị không được bảo vệ hoặc gây ngắt điện không mong muốn. Hãy tuân thủ 5 bước sau:

Bước 1: Tính toán tải điện

Xác định tổng công suất (W) của tất cả thiết bị. Lấy tổng công suất chia cho điện áp (220V) để tìm ra dòng điện (A) của tải.

Bước 2: Chọn dòng định mức (Ampe)

 Luôn chọn dòng định mức (Ampe) của cầu chì cao hơn dòng tải thực tế từ 20-50%.

*Ví dụ: Tải của bạn là 20A, bạn nên chọn cầu chì 25A hoặc 30A. Điều này giúp cầu chì không bị cháy khi khởi động thiết bị (dòng khởi động thường cao hơn), đặc biệt khi dùng với các contactor (khởi động từ) cho động cơ.

Bước 3: Chọn loại cầu chì theo môi trường

Sử dụng cầu chì sứ cho bảng điện gia đình, cầu chì ống cho tủ điện nhà xưởng/công nghiệp, và cầu chì tự rơi cho đường dây ngoài trời.

Bước 4: Kiểm tra tiêu chuẩn và thương hiệu

Ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế (như IEC 60269) và từ các thương hiệu uy tín như Bussmann, Ferraz Shawmut để đảm bảo độ chính xác và an toàn.

Bước 5: Chọn điện áp định mức (Volt)

Điện áp định mức của cầu chì phải luôn lớn hơn hoặc bằng điện áp của lưới điện. Ví dụ: Lưới điện 220V, cần chọn cầu chì có điện áp định mức 250V.

Hướng Dẫn Lắp Đặt Cầu Chì An Toàn

Quy trình lắp đặt an toàn: (1) Ngắt aptomat hoặc cầu dao tổng và kiểm tra bằng bút thử điện, (2) Cố định đế cầu chì, (3) Luôn đấu cầu chì vào dây pha (dây nóng), (4) Siết chặt ốc vít, (5) Lắp cầu chì và bật nguồn thử tải.

Cảnh báo: Việc lắp đặt điện phải được thực hiện bởi người có chuyên môn. Nếu không chắc chắn, hãy gọi thợ điện.

Bước 1: Ngắt nguồn điện

Tắt aptomat tổng hoặc cầu dao nguồn. Sau đó, dùng bút thử điện kiểm tra lại tại vị trí lắp đặt để chắc chắn 100% đã ngắt điện an toàn.

Bước 2: Cố định đế cầu chì

Lắp đế cầu chì vào vị trí trên bảng điện, hộp cầu chì, hoặc thanh ray (DIN rail) trong tủ điện và vặn vít cố định thật chắc chắn.

Bước 3: Đấu dây điện

Luôn luôn lắp cầu chì trên dây pha (dây nóng), không bao giờ lắp trên dây trung tính (dây nguội). Nối dây nguồn (pha) vào tiếp điểm phía trên và dây tải (đi đến thiết bị) vào tiếp điểm phía dưới.

Bước 4: Siết chặt ốc và kiểm tra

Siết chặt các ốc vít tiếp điểm (đảm bảo momen siết 1-2Nm) để tránh move, lỏng lẻo. Tiếp xúc kém sẽ phát nhiệt và là nguyên nhân hàng đầu gây cháy nổ.

Bước 5: Lắp cầu chì và kiểm tra

Lắp cầu chì vào đế. Bật lại nguồn tổng và sử dụng một tải thử an toàn (như bóng đèn) để kiểm tra xem mạch đã hoạt động đúng chưa.

Bảng So Sánh Nhanh Các Loại Cầu Chì

Câu trả lời ngắn: Cầu chì sứ rẻ (20k-50k) nhưng ngắt chậm (1-5s), dùng cho gia đình. Cầu chì ống đắt hơn (100k-500k) nhưng ngắt cực nhanh (<0.01s), dùng cho công nghiệp. Cầu chì tự rơi dùng ngoài trời (200k-400k).

Ưu điểm: Cầu chì sứ rẻ, dễ thay. Cầu chì ống có khả năng cắt ngắn mạch cực nhanh.
Nhược điểm: Cầu chì sứ phản ứng chậm. Cầu chì ống đắt tiền và phải thay thế đúng loại.

5 Lưu Ý Quan Trọng Khi Sử Dụng

5 lưu ý hàng đầu: (1) Thay ngay nếu cháy thường xuyên (và phải tìm nguyên nhân), (2) Tuyệt đối không “chế” dây chảy (không dùng dây đồng thay thế), (3) Kiểm tra định kỳ 3 tháng/lần, (4) Tránh lắp nơi ẩm ướt, (5) Kiểm tra kỹ mạch điện sau khi có sự cố ngắn mạch.

1. Thay thế ngay nếu cháy thường xuyên: Nếu cầu chì liên tục cháy, đó là dấu hiệu của quá tải nghiêm trọng (dùng quá nhiều thiết bị) hoặc ngắn mạch. Cần kiểm tra lại tải và đường dây.
2. Không “chế” dây chảy: Tuyệt đối không dùng dây đồng hoặc dây kim loại khác lớn hơn định mức để thay thế dây chảy. Điều này sẽ làm cầu chì mất tác dụng bảo vệ và có thể gây cháy nổ.
3. Kiểm tra định kỳ: Kiểm tra định kỳ 3 tháng/lần. Sử dụng dịch vụ quét nhiệt (thermal scan) chuyên nghiệp có thể phát hiện sớm các điểm tiếp xúc lỏng, phát nhiệt cao trước khi xảy ra sự cố. Đây là một phần quan trọng của dịch vụ bảo trì hệ thống điện.
4. Môi trường lắp đặt: Tránh lắp cầu chì ở nơi ẩm ướt. Nếu lắp ngoài trời, phải dùng hộp bảo vệ kín (tiêu chuẩn IP54 trở lên).
5. An toàn sau sự cố: Nếu cầu chì cháy do ngắn mạch (nổ, phát ra tia lửa), cần kiểm tra toàn bộ mạch điện, kể cả hệ thống chống sét nếu có, trước khi bật lại.

Câu Hỏi Thường Gặp (FAQ)

Các câu hỏi thường gặp giải đáp về lý do cầu chì cháy (quá tải, ngắn mạch, sai loại), so sánh cầu chì (dùng 1 lần, rẻ) với aptomat (tái sử dụng, tiện lợi), và cách bảo trì, đảm bảo an toàn cho trẻ em.

Tại sao cầu chì của tôi cháy liên tục?

Có 3 lý do chính: Quá tải (cắm thêm thiết bị nặng điện), ngắn mạch (dây điện bị chập), hoặc chọn sai loại cầu chì (Ampe quá thấp so với tải). Cần giảm tải, sửa dây hoặc thay cầu chì đúng thông số.

Có 3 lý do chính:

• Quá tải: Bạn cắm thêm thiết bị mới (như máy lạnh, bếp từ) vào mạch điện cũ.
• Ngắn mạch: Hai dây điện (nóng và nguội) chập vào nhau do vỏ cách điện bị hỏng, chuột cắn, hoặc do thiết bị hỏng.
• Sai loại cầu chì: Dùng cầu chì có dòng định mức quá thấp so với tải.

Giải pháp: Giảm tải, tìm và sửa chỗ chập, thay cầu chì đúng thông số.

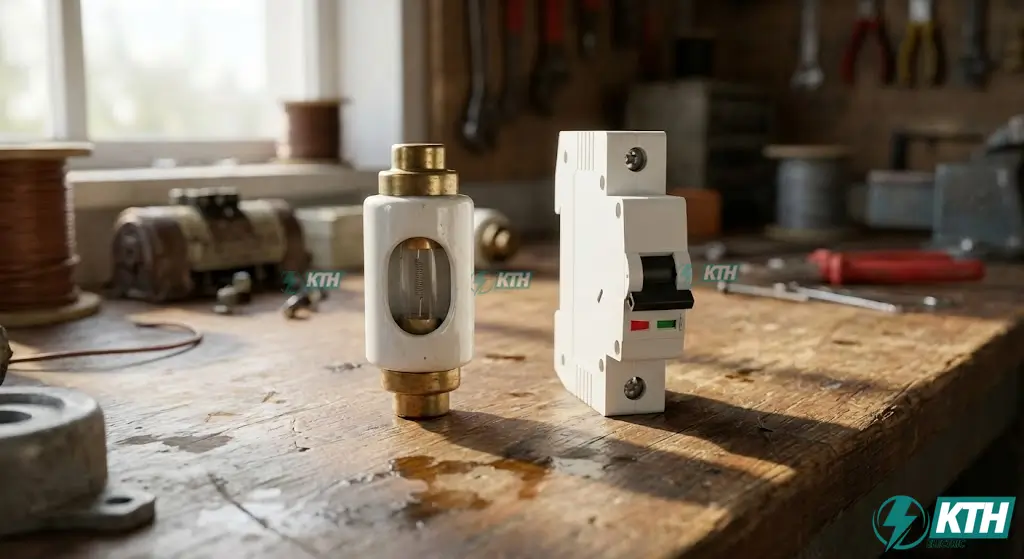

Nên chọn cầu chì hay aptomat?

Nên dùng Aptomat (MCB) cho gia đình vì có thể tái sử dụng (gạt lại), an toàn và tiện lợi. Cầu chì rẻ hơn và bảo vệ ngắn mạch nhanh hơn, nên vẫn rất tốt cho các thiết bị công nghiệp hoặc điện tử nhạy cảm.

Cả hai đều là thiết bị bảo vệ.

• Cầu chì: Rẻ tiền, bảo vệ ngắn mạch cực nhanh (đặc biệt là cầu chì ống). Rất tốt cho thiết bị điện tử, công nghiệp.
• Aptomat (MCB) (hay CB): Có thể tái sử dụng (chỉ cần gạt lại), tích hợp cả bảo vệ quá tải và ngắn mạch, tiện lợi hơn cho gia đình.

Cầu chì khác Aptomat và Cầu dao thế nào?

Khác biệt lớn nhất: Cầu chì là thiết bị dùng một lần (phải thay thế khi đứt). Aptomat có thể tái sử dụng (gạt lại). Còn Cầu dao chỉ dùng để đóng/ngắt mạch bằng tay, không có khả năng tự động bảo vệ.

• Khác biệt lớn nhất: Cầu chì là thiết bị dùng một lần (phải thay dây chảy hoặc thay mới). Trong khi aptomat (như Aptomat tép MCB SH200L) chỉ cần gạt lại (reset) để hoạt động tiếp.
• So với cầu dao: Cầu chì cũng khác cầu dao, vì cầu dao chỉ dùng để đóng ngắt mạch bằng tay, không có khả năng tự động bảo vệ khi có sự cố.

4. Bảo trì cầu chì như thế nào?

Kiểm tra định kỳ các đầu nối ốc vít xem có bị lỏng lẻo, phát nhiệt không (dùng quét nhiệt là tốt nhất). Thay thế ngay nếu thấy vỏ sứ bị nứt vỡ hoặc các tiếp điểm bị mòn, rỉ sét.

Kiểm tra các đầu nối xem có bị lỏng, phát nhiệt không (quét nhiệt là tốt nhất). Thay thế nếu vỏ sứ bị nứt vỡ hoặc các tiếp điểm bị mòn, rỉ sét.

5. Cầu chì có an toàn cho trẻ em không?

Không. Cầu chì sứ kiểu cũ có các bộ phận mang điện hở, rất nguy hiểm. Luôn luôn lắp chúng trong hộp điện có nắp che hoặc có khóa, và đặt ở vị trí ngoài tầm với của trẻ em.

Không. Cầu chì (đặc biệt là cầu chì sứ kiểu cũ) có các bộ phận mang điện lộ ra ngoài. Luôn lắp chúng trong hộp điện có khóa hoặc nắp che an toàn, đặt ở vị trí ngoài tầm với của trẻ em.
