Đo điện trở tiếp xúc, hay còn gọi bằng thuật ngữ chuyên ngành là “Đo Ductor” (Ductor Test) hoặc “Micro-ohmmeter Test”, là phép thử quan trọng nhất để đánh giá “sức khỏe” của các mối nối điện trong hệ thống.
Nó khác hoàn toàn với đo cách điện (Đo Megger). Trong khi Megger kiểm tra khả năng *rò rỉ* của lớp cách điện, thì Ductor kiểm tra khả năng *dẫn điện* của các điểm tiếp xúc.
Tại Sao Phải Đo Điện Trở Tiếp Xúc? (Từ Scan Nhiệt Đến Ductor)
Chẩn đoán: Bạn vừa Scan nhiệt tủ điện và phát hiện một điểm nóng (Hot Spot)? Đó là *triệu chứng*. Đo điện trở tiếp xúc chính là *nguyên nhân*. Phép thử Ductor là cách duy nhất để xác nhận một mối nối lỏng (loose connection) hoặc tiếp xúc kém (poor contact).
Theo định luật Joule-Lenz (
), nhiệt lượng (P) sinh ra tỷ lệ với điện trở (R).
- Khi một mối nối bị lỏng hoặc oxy hóa (oxidation), điện trở tiếp xúc (R) tại điểm đó tăng vọt.
- Dòng điện (I) chạy qua sẽ sinh nhiệt lớn (
), gây phát nhiệt, làm chảy cách điện và dẫn đến nguy cơ cháy nổ hoặc hồ quang điện (Arc Flash). - Đo điện trở tiếp xúc là phép thử Bảo trì dự đoán (PdM), giúp phát hiện tăng điện trở tiếp xúc này trước khi nó trở nên nguy hiểm.
Phân Biệt Đo Cách Điện (Megger) và Đo Tiếp Xúc (Ductor)
Đây là hai phép thử cơ bản nhất trong bảo trì thí nghiệm điện, nhưng thường bị nhầm lẫn.
| Tiêu chí | Đo Cách Điện (Megger Test) | Đo Tiếp Xúc (Ductor Test) |
|---|---|---|
| Mục tiêu | Kiểm tra chất lượng lớp vỏ cách điện (Chống rò rỉ). | Kiểm tra chất lượng mối nối dẫn điện (Dẫn tốt). |
| Nguyên lý | Bơm Điện áp cao (V) (500V – 5000V) / Dòng rất nhỏ. | Bơm Dòng điện cao (A) (10A, 100A, 200A) / Áp rất nhỏ. |
| Đo ở đâu? | Đo GIỮA các pha (Pha-Pha) hoặc GIỮA pha và đất (Pha-Đất). | Đo TRÊN CÙNG một pha (qua 1 điểm nối, tiếp điểm). |
| Đơn vị đo | Mega-ohm (MΩ) / Giga-ohm (GΩ). | Micro-ohm ( ). |
| Kết quả mong muốn | Càng CAO càng tốt (Vô cực). | Càng THẤP càng tốt (Gần bằng 0). |
Quy Trình & Phương Pháp Đo Điện Trở Tiếp Xúc (SOP)
Về lý thuyết, có 3 phương pháp đo. Tuy nhiên, trong bảo trì công nghiệp, chỉ có phương pháp 1 là được áp dụng rộng rãi vì tính chính xác và an toàn.

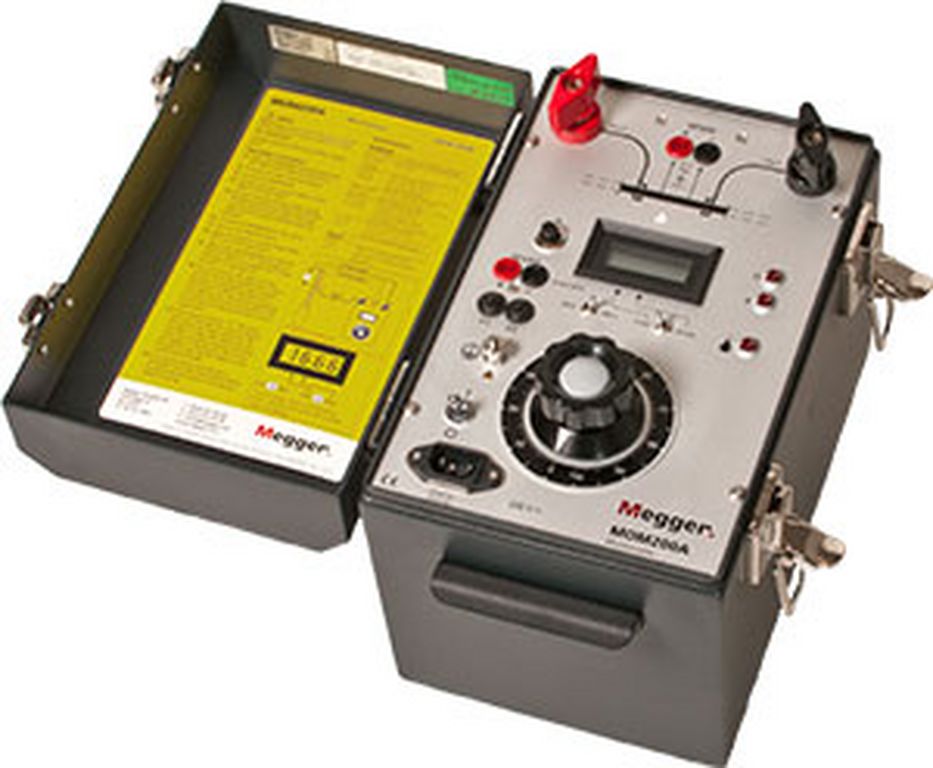

Phương Pháp 1: Đo Trực Tiếp Bằng Micro-ohmmeter (Chuẩn NETA)
Mục lục
Đây là phương pháp chuẩn, sử dụng máy đo điện trở tiếp xúc (Micro-ohmmeter) chuyên dụng. Nó sử dụng phương pháp 4 dây (Four-wire measurement) hay còn gọi là phương pháp Kelvin để loại bỏ hoàn toàn điện trở của dây đo, cho kết quả chính xác đến mức micro-ohm ().
Quy trình 5 bước đo Ductor (SOP):
- Bước 1: Cô lập & An toàn (LOTO): Phép thử này bắt buộc phải CẮT ĐIỆN. Cô lập, khóa LOTO và làm tiếp địa an toàn.
- Bước 2: Vệ sinh bề mặt: Làm sạch bề mặt tiếp điểm/mối nối.
- Bước 3: Kết nối 4 dây (Kelvin): Kẹp 2 que dòng (C1, C2) ở 2 bên điểm cần đo và 2 que áp (P1, P2) ở bên trong 2 que dòng.
- Bước 4: Bơm dòng & Đọc kết quả: Cài đặt máy Ductor tester (ví dụ: bơm dòng 100A) và tiến hành đo. Máy sẽ tự động tính toán
và hiển thị kết quả bằng micro-ohm. - Bước 5: So sánh & Đánh giá: So sánh kết quả đo với các pha còn lại và với tiêu chuẩn NETA.
Phương Pháp 2 & 3: Gián tiếp (V-A) và Cầu Đo (Wheatstone)
Các phương pháp này (đo gián tiếp bằng Ampe/Volt kế, hoặc dùng cầu đo Wheatstone) mang tính học thuật hoặc dùng trong phòng thí nghiệm. Chúng phức tạp, chậm và dễ sai số do nhiễu, nên không được ưu tiên trong bảo trì công nghiệp hiện trường so với phương pháp đo 4 dây trực tiếp.
Tiêu Chuẩn Điện Trở Tiếp Xúc Cho Phép Là Bao Nhiêu?
Không có một con số cố định. Tiêu chuẩn NETA MTS quy định: Giá trị đo được không được chênh lệch quá 50% so với giá trị của các pha bên cạnh hoặc so với giá trị đo lần trước. Tuy nhiên, theo kinh nghiệm, điện trở tiếp xúc của máy cắt (ACB) hoặc điểm nối Busway tốt phải dưới 100 micro-ohm (
Dưới đây là bảng giá trị tham khảo (dựa trên kinh nghiệm của KTH Electric):
| Thiết Bị Được Kiểm Tra | Giá Trị Tốt (Khuyến nghị) | Hành Động (Nếu vượt ngưỡng) |
|---|---|---|
| Máy cắt không khí (ACB) (Tiếp điểm chính) | < 100 (tùy hãng) |
Nếu điện trở tiếp xúc máy cắt cao, cần bảo trì, làm sạch, hoặc thay thế tiếp điểm. |
| Điểm nối Busway (Busway Joint) | < 50 |
Nếu mối nối busbar bị nóng (điện trở cao), cần tháo, làm sạch bề mặt, siết lại lực. |
| Dao cách ly (Disconnector) | < 150 |
Cần làm sạch, bôi mỡ chuyên dụng. |
Báo Giá Dịch Vụ & Thiết Bị Đo Điện Trở Tiếp Xúc
Chi phí đo điện trở tiếp xúc phụ thuộc vào số lượng điểm đo. Đây là một dịch vụ thí nghiệm điện chuyên sâu, đòi hỏi thiết bị đắt tiền và quy trình cắt điện an toàn.
Kỹ sư của KTH Electric sử dụng các máy đo điện trở tiếp xúc (Micro-ohmmeter) hàng đầu như Megger MOM200A, Omicron CPC 100 (với CP CB2), Ponovo AUTO-OHM… để đảm bảo độ chính xác cao nhất khi bơm dòng 100A (hoặc cao hơn).
KTH Electric: Công Ty Thí Nghiệm Điện (Đo Ductor) Uy Tín
Bạn cần cách xử lý điểm nóng (hot spot) triệt để? Bạn cần dịch vụ đo tiếp xúc máy cắt ACB hoặc dịch vụ đo tiếp xúc Busway?
KTH Electric là công ty thí nghiệm điện (Đo Ductor) chuyên nghiệp. Chúng tôi cung cấp trọn gói:
- Dịch vụ đo Ductor (100A): Xác nhận chính xác tình trạng mối nối.
- Dịch vụ Sửa chữa & Bảo trì: Siết lại lực bằng cờ lê (Torque), làm sạch, bôi mỡ chuyên dụng.
- Báo giá trọn gói: Cung cấp báo giá dịch vụ đo điện trở tiếp xúc minh bạch theo số lượng điểm đo.
- Cho thuê thiết bị: Cung cấp dịch vụ thuê máy đo điện trở tiếp xúc (Micro-ohmmeter) cho các nhà thầu.
