Máy Thử Cao Áp HVT 70/50: Giải Pháp Thử Nghiệm AC/DC & Hướng Dẫn Vận Hành Chi Tiết 2025

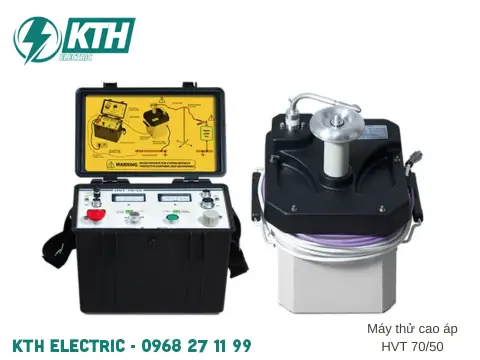

Máy thử cao áp HVT 70/50 (hay còn gọi là máy Hipot, AC/DC Dielectric Test Set) là thiết bị thí nghiệm điện di động không thể thiếu trong các trạm biến áp và nhà máy công nghiệp. Thiết bị này được thiết kế chuyên biệt để thực hiện các bài kiểm tra độ bền cách điện (Dielectric Withstand Test), giúp phát hiện sớm các nguy cơ rò rỉ hoặc đánh thủng cách điện trong thiết bị trung – cao thế.

Nếu bạn đang tìm kiếm một giải pháp đa năng cho dịch vụ bảo trì thí nghiệm điện, HVT 70/50 chính là lựa chọn tối ưu với khả năng cung cấp cả hai nguồn:

• 70kV DC: Dành cho thử nghiệm cáp ngầm, thí nghiệm điện áp một chiều.
• 50kV AC: Dành cho thử nghiệm máy cắt, thanh cái, sứ cách điện ở tần số công nghiệp (50/60Hz).

⚙️ Tại Sao Lại Là Thông Số “70/50”? (Góc Nhìn Kỹ Thuật)

Tỷ lệ 70/50 xuất phát từ đặc tính vật lý: vật liệu cách điện thường chịu được điện áp DC cao hơn AC. Máy sử dụng biến áp 50kV AC và mạch chỉnh lưu để tạo ra 70kV DC (xấp xỉ √2 lần), giúp thiết bị nhỏ gọn nhưng đa năng.

Nhiều kỹ sư thường thắc mắc về tỷ lệ này. Trong vật lý, khả năng chịu đựng điện áp một chiều (DC) của vật liệu cách điện thường cao hơn điện áp xoay chiều (AC).

Một bộ thí nghiệm cao áp di động như HVT 70/50 sử dụng biến áp tăng áp để tạo ra 50kV AC. Sau đó, thông qua mạch chỉnh lưu (Rectification) bằng diode và tụ điện, nó tạo ra mức điện áp DC cao hơn (xấp xỉ √2 lần điện áp hiệu dụng AC), đạt mức 70kV. Điều này cho phép một thiết bị nhỏ gọn phục vụ được cả hai mục đích thí nghiệm theo tiêu chuẩn IEC 60060-1.

Cấu Tạo Chính Của Hệ Thống

• Bộ điều khiển (Control Unit): “Bộ não” của hệ thống, nơi cài đặt điện áp thử, giới hạn dòng rò (Trip level) và hiển thị kết quả đo (kV/mA).
• Khối cao áp (HV Unit): Chứa biến áp cao áp ngâm dầu (hoặc khí SF6), bộ chỉnh lưu và điện trở hạn dòng để bảo vệ mẫu thử khi xảy ra phóng điện.
• Hệ thống an toàn: Tích hợp mạch bảo vệ chống quá áp, quá dòng và khóa liên động khởi động từ 0 (Zero-start interlock).

🏭 3 Ứng Dụng Thực Tế & Lưu Ý Của Chuyên Gia

HVT 70/50 chủ yếu dùng để: (1) Thử cáp lực (đặc biệt là cáp dầu/cáp cũ) bằng DC 70kV, (2) Thử máy cắt chân không/thanh cái bằng AC 50kV, và (3) Kiểm tra cách điện máy biến áp/động cơ. Lưu ý hạn chế dùng DC cao áp cho cáp XLPE mới.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

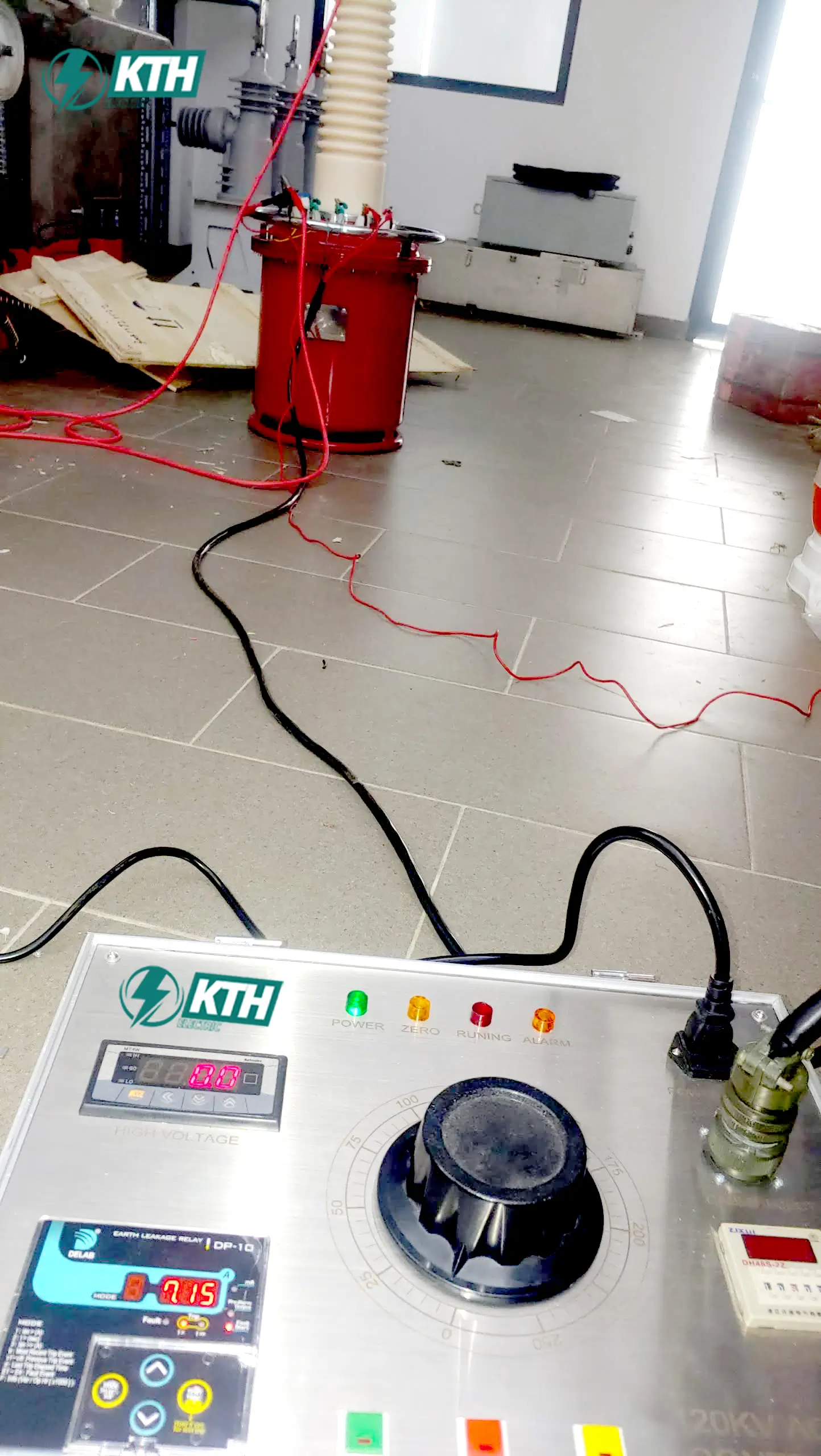

Dưới đây là các ứng dụng phổ biến nhất của máy thử cao áp HVT 70/50 trong thí nghiệm hiện trường (Field Test):

1. Thí Nghiệm Cáp Lực (Power Cables)

• Ứng dụng: Sử dụng chế độ DC 70kV để kiểm tra dòng rò và độ bền điện của cáp ngầm trung thế. Đặc biệt hiệu quả với cáp giấy tẩm dầu (PILC) hoặc cáp cũ.
• Lưu ý chuyên môn (Cực quan trọng): Với cáp XLPE, tiêu chuẩn hiện đại (IEEE 400.2) khuyến cáo hạn chế dùng thử nghiệm DC điện áp cao vì nguy cơ tạo ra “điện tích không gian” (Space Charge) làm giảm tuổi thọ cáp. Thay vào đó, nên cân nhắc công nghệ VLF. Tuy nhiên, HVT 70/50 vẫn hữu ích để kiểm tra nhanh sự cố ngắn mạch trước khi thi công cáp động lực hoặc nghiệm thu sơ bộ.

2. Thí Nghiệm Máy Cắt Chân Không & Thiết Bị Đóng Cắt

• Ứng dụng: Bắt buộc sử dụng chế độ AC 50kV.
• Mục đích: Kiểm tra độ chân không của buồng cắt (Vacuum Bottle) trong các thiết bị đóng cắt. Nếu buồng cắt bị mất chân không (rò khí), nó sẽ bị phóng điện bề mặt hoặc đánh thủng ngay lập tức dưới điện áp thử nghiệm AC.
• Ngoài ra, máy còn dùng để thử nghiệm cách điện cho thanh cái (busway) để đảm bảo không có sự cố phóng điện trước khi đóng điện.

3. Máy Biến Áp & Động Cơ Điện

• Kiểm tra cách điện cuộn dây với vỏ (Winding to Ground) và giữa các pha cho máy biến áp.
• Thí nghiệm điện áp tăng cao tần số công nghiệp cho các vật liệu cách điện như sứ bushing.
• Kiểm tra độ bền điện cho cuộn dây stator của động cơ điện (Motor) sau khi quấn lại hoặc bảo dưỡng.

🛠️ Hướng Dẫn Vận Hành Chi Tiết: 3 Phương Pháp Thử Nghiệm

Tùy đối tượng, bạn có thể chọn 1 trong 3 phương pháp: (1) Thử AC kỹ thuật số (cho máy cắt/thanh cái), (2) Thử DC kim đồng hồ (cho cáp cũ/rò rỉ), hoặc (3) Thử kết hợp AC/DC (cho ứng dụng chuyên sâu).

Tùy thuộc vào cấu hình máy (Kỹ thuật số hay Analog) và đối tượng thử nghiệm, bạn có thể áp dụng 3 phương pháp vận hành chuẩn dưới đây:

Phương Pháp 1: Thử Điện Áp Cao AC Với Unit Điều Khiển Kỹ Thuật Số (HVTS-70/50)

Đây là phương pháp phổ biến nhất cho thử nghiệm nghiệm thu máy cắt và thanh cái.

1. Chuẩn bị: Kiểm tra nguồn 220V ±10% 50Hz, ngắt điện hoàn toàn thiết bị thử, phóng điện dư bằng que phóng. Kết nối cáp HV từ unit cao áp đến vật thử.
2. Kết nối: Nối ground (tiếp địa) chắc chắn vào hệ thống đo điện trở tiếp địa, chọn cực tính AC, đặt giới hạn dòng rò (thường 1-44mA tùy tải).
3. Thiết lập: Bật máy, chọn chế độ AC, nhập điện dung vật thử (thấp/trung bình), đặt điện áp mục tiêu (ví dụ: 50kV max).
4. Thực hiện: Tăng điện áp từ 0 dần lên mức quy định trong 1-5 phút. Giữ áp từ 1-10 phút theo tiêu chuẩn IEC. Theo dõi dòng rò trên màn hình LCD.
5. Kết quả: Nếu dòng rò ổn định và <1mA (hoặc theo quy định của nhà sản xuất thiết bị), cách điện ĐẠT.

Phương Pháp 2: Thử Điện Áp Cao DC Với Hiển Thị Kim Đồng Hồ (HVT-70/50)

Thường dùng cho cáp điện lực cũ hoặc kiểm tra rò rỉ sơ bộ.

1. Chuẩn bị: Kiểm tra dầu cách điện trong biến áp HV. Đảm bảo sạc pin nếu dùng bộ di động.
2. Kết nối: Nối cực dương/âm đúng cực tính, ground vật thử, đặt giới hạn dòng rò nhạy hơn (thường 0.5-14mA).
3. Thiết lập: Chọn chế độ DC, điều chỉnh phạm vi đo từ 2kV đến 70kV, bật bảo vệ quá áp/quá dòng.
4. Thực hiện: Tăng điện áp rất chậm (khoảng 2kV/giây) từ 0 đến 70kV. Giữ áp 5-15 phút. Đọc kim đồng hồ cho điện áp/dòng rò. Nên đo 3 lần lấy trung bình để giảm sai số đọc.
5. Kết quả: Nếu dòng rò ổn định <0.5mA, cách điện ĐẠT; nếu kim vọt lên đột ngột, vật thử bị lỗi.

Phương Pháp 3: Thử Kết Hợp AC/DC Thủ Công Với Biến Áp Dầu (HVT-50/70D)

Dùng cho các ứng dụng đặc biệt cần linh hoạt chuyển đổi hoặc kiểm tra sâu.

1. Chuẩn bị: Sử dụng cho thiết bị đóng cắt/busbar. Kiểm tra biến áp dầu không rò rỉ.
2. Kết nối: Kết hợp hai unit, nối serial cho DC cao hơn, ground kép an toàn.
3. Thực hiện: Bắt đầu AC 50kV trong 1 phút để kiểm tra phóng điện bề mặt, sau đó chuyển sang DC 70kV giữ 5 phút để đo dòng rò.
4. Giám sát: Theo dõi qua đồng hồ analog. Điều chỉnh tay ngay nếu dòng rò biến động bất thường.

⚖️ So Sánh Nhanh 3 Phương Pháp

📋 Quy Trình An Toàn Sống Còn (Safety Protocols)

Tuân thủ tuyệt đối 3 bước: (1) Thiết lập vùng an toàn & cảnh giới, (2) Nối đất trước khi bật máy (Grounding First), và (3) Xả điện bằng sào chuyên dụng (Discharging) ngay sau khi tắt máy.

Vận hành thiết bị thử độ bền điện tiềm ẩn nguy cơ tử vong cao. Hãy tuân thủ tuyệt đối quy trình an toàn sau, tương tự như quy trình nghiêm ngặt tại Dịch vụ thử nghiệm điện KTH:

Bước 1: Thiết Lập Vùng An Toàn

Khoanh vùng khu vực thử nghiệm bằng rào chắn mềm và biển báo “CẤM LẠI GẦN – ĐIỆN CAO ÁP”. Bố trí người cảnh giới, đảm bảo khoảng cách không khí an toàn.

Bước 2: Kết Nối & Tiếp Địa (Quan Trọng Nhất)

Nguyên tắc: “Tiếp địa trước – Tháo sau”. Kết nối cọc tiếp địa của Bộ điều khiển và Khối cao áp vào hệ thống nối đất của trạm. Tuyệt đối không bật máy nếu chưa tiếp địa.

Tránh sai lầm phổ biến: Kết nối ground lỏng (gây nguy hiểm chết người) hoặc thử khi độ ẩm môi trường >85% (gây phóng điện bề mặt giả).

Bước 3: Xả Điện An Toàn (Discharging)

Sau khi thử nghiệm xong (đặc biệt là DC):

1. Vặn núm điều chỉnh về 0. Nhấn nút “HV OFF”. Tắt nguồn.
2. Xả điện: Sử dụng sào xả điện chuyên dụng tiếp cận đầu cao áp qua điện trở hạn dòng. Thời gian phóng nên >5 phút đối với vật mẫu có điện dung cao (như cáp dài).
3. Sau khi xả hết điện tích dư, treo dây tiếp địa trực tiếp lên đối tượng thử trước khi tháo dây nối.

⚠️ Xử Lý Sự Cố: Tại Sao Máy Bị “Trip”?

Máy bị ngắt (Trip) thường do: Dòng rò quá lớn (chạm đất), cài đặt Trip Level quá thấp, hoặc quên tháo tiếp địa an toàn. Ngoài ra, bề mặt sứ bẩn cũng gây dòng rò ảo.

Trong quá trình cung cấp dịch vụ sửa chữa tủ điện công nghiệp và vận hành máy HVT, chúng tôi thường gặp các lỗi sau:

Để đảm bảo hệ thống điện vận hành an toàn và hiệu quả, ngoài việc thử nghiệm cao áp, bạn cũng nên quan tâm đến việc giám sát sức khỏe hệ thống điện định kỳ và bảo dưỡng máy đo (kiểm tra dầu cách điện 6 tháng/lần, hiệu chuẩn hàng năm).

Nếu quý khách hàng cần báo giá máy thử cao áp HVT 70/50 chính hãng hoặc cần tư vấn về dịch vụ thí nghiệm máy biến áp, hãy liên hệ ngay với đội ngũ kỹ thuật của KTH Electric qua trang Liên hệ để được hỗ trợ giải pháp tối ưu nhất.
