PLC Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế (Update 2025)

Nếu ví một nhà máy sản xuất hiện đại giống như cơ thể con người, thì hệ thống điện động lực là cơ bắp, các cảm biến (sensors) đóng vai trò là giác quan, còn PLC chính là bộ não chỉ huy toàn bộ hoạt động đó.

Trong kỷ nguyên Công nghiệp 4.0, khi thuật ngữ tự động hóa (Automation) và IoT (Internet vạn vật) trở thành tiêu chuẩn sống còn của sản xuất, việc hiểu rõ PLC là gì không chỉ dành riêng cho các kỹ sư điện mà còn là kiến thức bắt buộc đối với bộ phận thu mua, quản lý kỹ thuật và chủ doanh nghiệp.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Bài viết này sẽ không đi theo lối mòn của những định nghĩa sách giáo khoa khô khan. Tôi sẽ đưa bạn đi từ khái niệm cơ bản nhất đến những kiến thức chuyên sâu về vòng quét (Scan Cycle) thứ mà 90% các bài viết trên mạng đang bỏ qua, giúp bạn có cái nhìn toàn diện để lựa chọn giải pháp điều khiển tối ưu cho hệ thống điện công nghiệp của mình.

PLC Là Gì?

PLC là viết tắt của cụm từ tiếng Anh Programmable Logic Controller. Dịch sang tiếng Việt theo chuẩn kỹ thuật, nó có nghĩa là Bộ điều khiển logic khả trình.

Nghe có vẻ hơi hàn lâm và trừu tượng, phải không? Hãy để tôi giải thích theo ngôn ngữ ngành cho dễ hình dung:

Trước đây, để điều khiển một dây chuyền băng tải đơn giản gồm quy trình: Chạy động cơ -> Đếm sản phẩm -> Dừng -> Đóng gói, các cụ kỹ sư ngày xưa phải đấu nối hàng trăm cái Relay (Rơ-le) trung gian và Rơ-le thời gian (Timer) với nhau. Kết quả là tạo ra một rừng dây điện chằng chịt trong tủ điều khiển.

Vấn đề nảy sinh khi muốn thay đổi quy trình: Ví dụ muốn đổi thời gian dừng từ 5 giây sang 10 giây, hoặc thêm một bước kiểm tra lỗi. Lúc này, người thợ điện phải tháo tung tủ điện ra, dò từng sợi dây và đấu nối lại từ đầu. Đây thực sự là một cơn ác mộng về bảo trì và chi phí.

PLC ra đời để giải quyết triệt để bài toán đó. Nó là một thiết bị điện tử bán dẫn, cho phép bạn lập trình các thuật toán điều khiển vào bên trong nó bằng phần mềm trên máy tính. Thay vì phải đấu dây lại (Hard-wired), bạn chỉ cần viết lại code và nạp xuống (Soft-wired).

• Khả trình (Programmable): Nghĩa là có thể thay đổi chương trình linh hoạt, tùy biến theo nhu cầu sản xuất mà không cần thay đổi phần cứng.
• Logic: Xử lý các tín hiệu theo thuật toán đúng/sai (ON/OFF), logic tuần tự hoặc các phép toán phức tạp hơn.
• Controller: Điều khiển các thiết bị ngoại vi như Motor (Động cơ), van khí nén, đèn báo, còi hú…

Ngày nay, PLC không chỉ đơn thuần xử lý Logic 0 và 1 (Digital). Các dòng PLC hiện đại như Siemens S7-1200, S7-1500 hay các dòng cao cấp của Schneider Electric còn được tích hợp khả năng xử lý tín hiệu Analog, điều khiển vị trí (Motion Control) chính xác cao và giao tiếp mạnh mẽ qua các giao thức mạng công nghiệp như Modbus, Profinet, EtherCAT.

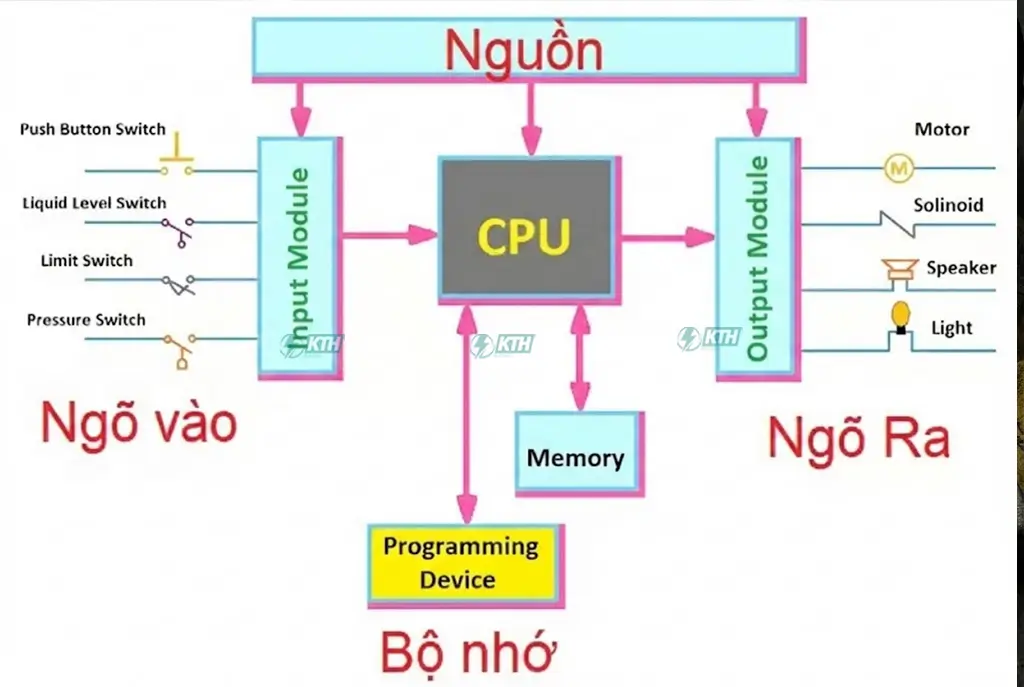

Cấu Tạo Của Một Bộ PLC

Nhiều người nhìn vào cục PLC chỉ thấy một khối nhựa đen sì với hàng tá ốc vít và đèn nhấp nháy. Nhưng với kinh nghiệm 20 năm mổ xẻ đủ loại PLC từ dòng FX đời tống của Mitsubishi đến dòng Modicon cao cấp, tôi sẽ chỉ cho bạn thấy nội thất bên trong nó tinh vi như thế nào.

Một hệ thống PLC hoàn chỉnh, dù là loại Compact (nguyên khối) hay Modular (ghép module), đều luôn bao gồm 4 thành phần cốt lõi sau:

 Bộ Xử Lý Trung Tâm (CPU – Central Processing Unit)

Đây là trái tim và bộ não của PLC. CPU có nhiệm vụ thu thập các tín hiệu từ bên ngoài thông qua ngõ vào, thực hiện các phép toán logic, số học, điều khiển bộ đếm (Counter), bộ định thời dựa trên chương trình người dùng đã nạp, và cuối cùng là ra lệnh điều khiển tới ngõ ra.

Tốc độ xử lý của CPU (thường tính bằng micro giây/lệnh) quyết định độ nhạy của hệ thống. Trong các máy cắt bao bì tốc độ cao hay các hệ thống điện nhẹ yêu cầu độ trễ thấp, nếu chọn CPU đời cũ xử lý chậm thì coi như vứt, vì nó sẽ không kịp phản ứng khi dao cắt đi qua, dẫn đến sai số sản phẩm.

Bộ Nhớ (Memory)

Bộ nhớ của PLC được ví như kho chứa dữ liệu, được chia làm các vùng chức năng riêng biệt, giống như máy tính của bạn vậy:

• RAM (Random Access Memory): Dùng để chứa các biến số, trạng thái I/O, bộ đếm, timer đang hoạt động. Nhược điểm là mất điện sẽ mất dữ liệu (trừ các vùng nhớ Retentive có pin nuôi).
• ROM/EEPROM: Nơi lưu trữ chất xám của bạn tức là chương trình điều khiển và hệ điều hành (Firmware) của PLC. Dữ liệu ở đây là bất biến, mất điện cũng không sao.

Module Nguồn (Power Supply)

Đa số các linh kiện điện tử trong CPU hoạt động ở mức điện áp thấp (thường là 5VDC). Tuy nhiên, điện lưới nhà máy lại là điện 3 pha 380V, 220VAC hoặc nguồn tủ điều khiển là 24VDC.

Module nguồn có nhiệm vụ chuyển đổi điện áp đầu vào từ nguồn điện chính thành mức điện áp chuẩn để nuôi CPU và các module nội bộ. Chất lượng của bộ nguồn quyết định độ ổn định của PLC. Nếu nguồn chập chờn, PLC sẽ báo lỗi hoặc reset liên tục.

Lưu ý xương máu: Rất nhiều anh em kỹ sư mới vào nghề chủ quan, đấu nhầm nguồn 220V vào chân nguồn 24V của PLC. Kết quả là Bùm bay mất vài triệu đến vài chục triệu đồng trong tích tắc. Hãy luôn nhìn kỹ nhãn (Label) trên thiết bị và kiểm tra bằng đồng hồ đo trước khi cấp điện!

Module Vào/Ra (Input/Output – I/O)

Đây là cánh tay và giác quan giúp PLC giao tiếp với thế giới bên ngoài.

Ngõ vào (Input):

• Digital Input (DI): Nhận tín hiệu ON/OFF (0 hoặc 1) từ nút nhấn, công tắc hành trình, cảm biến tiệm cận.
• Analog Input (AI): Nhận tín hiệu biến thiên liên tục (0-10V, 4-20mA) từ cảm biến nhiệt độ, áp suất, độ ẩm. Để hiểu rõ hơn về sự khác biệt này, bạn có thể tham khảo bài viết so sánh tín hiệu Analog và Digital.

Ngõ ra (Output):

• Relay Output: Dạng tiếp điểm cơ khí. Ưu điểm là chịu dòng tải lớn (đến 2A-5A), đóng cắt được cả AC và DC, thường dùng để điều khiển Contactor (Khởi động từ). Nhược điểm là tần số đóng cắt thấp (chậm), tuổi thọ có hạn.
• Transistor Output: Dạng bán dẫn. Ưu điểm là đóng cắt siêu nhanh (dùng để phát xung điều khiển Servo/Stepper), tuổi thọ cực cao. Nhược điểm là chỉ chịu dòng nhỏ và chỉ dùng cho nguồn DC.
• Triac Output: Dùng cho tải xoay chiều (AC), ít phổ biến hơn hai loại trên.

Ngoài ra, các hệ thống lớn còn có thêm các Module mở rộng (Extension Modules) và Module truyền thông (Communication) để kết nối RS485, Ethernet, giúp PLC kết nối với màn hình HMI, biến tần hoặc hệ thống SCADA giám sát từ xa.

Nguyên Lý Hoạt Động: Bí Mật Của Chu Trình Quét (Scan Cycle)

Đây là phần kiến thức phân loại đẳng cấp của người làm tự động hóa. Tại sao PLC lại an toàn và chính xác hơn các mạch vi điều khiển giá rẻ (như Arduino)? Câu trả lời nằm ở Chu trình quét (Scan Cycle).

Khác với các mạch điện thông thường có tín hiệu là chạy ngay, PLC hoạt động theo một vòng tuần hoàn khép kín, lặp đi lặp lại liên tục hàng nghìn lần mỗi giây. Một vòng quét tiêu chuẩn bao gồm 4 bước:

1. Input Scan (Quét ngõ vào): Đầu tiên, CPU sẽ chụp ảnh toàn bộ trạng thái của các ngõ vào (Input) tại thời điểm đó và lưu vào bộ nhớ đệm (Process Image Input). Dù trong quá trình xử lý sau đó, tín hiệu bên ngoài có thay đổi (do nhiễu hoặc rung động) thì CPU cũng không quan tâm cho đến vòng quét tiếp theo. Điều này giúp hệ thống ổn định, tránh nhiễu chập chờn thường gặp trong môi trường điện công nghiệp.
2. Program Execution (Thực hiện chương trình): CPU bắt đầu đọc chương trình của bạn từ dòng lệnh đầu tiên (Network 1) đến dòng lệnh cuối cùng. Nó xử lý logic dựa trên dữ liệu đã lưu ở bước 1.
3. Output Scan (Cập nhật ngõ ra): Sau khi tính toán xong toàn bộ chương trình, CPU sẽ lấy kết quả cuối cùng để xuất lệnh ra các module Output, kích hoạt Relay hoặc Transistor để điều khiển máy móc (ví dụ: kích hút Contactor để chạy động cơ).
4. Housekeeping (Quản lý nội bộ): PLC tự kiểm tra sức khỏe của chính mình (Memory check), xử lý các yêu cầu truyền thông với máy tính hoặc màn hình HMI.

Thời gian vòng quét (Scan Time) thường tính bằng mili-giây (ms). Một con PLC xịn sẽ có Scan Time cực ngắn, giúp nó phản ứng tức thời với các sự cố trong dây chuyền. Nếu Scan Time quá lớn, hệ thống sẽ bị lag, gây nguy hiểm trong các ứng dụng cần độ chính xác cao.

Tại Sao PLC Thay Thế Được Relay Truyền Thống?

Nhiều chủ doanh nghiệp khi đầu tư thường thắc mắc: “Tại sao phải tốn tiền mua PLC trong khi thợ điện của tôi có thể đấu mạch rơ-le rẻ hơn?”.

Để giúp bạn dễ dàng ra quyết định đầu tư hoặc làm báo cáo, tôi đã lập bảng so sánh chi tiết này dựa trên thực tế vận hành và bảo trì hệ thống điện tại các nhà máy:

Bảng này cho thấy rõ ràng: Đầu tư cho PLC có thể đắt hơn một chút ở chi phí thiết bị ban đầu, nhưng về lâu dài (vận hành, bảo trì, nâng cấp), nó rẻ hơn và hiệu quả hơn gấp hàng chục lần.

Phân Loại & Các Thương Hiệu PLC Phổ Biến Tại Việt Nam

Thị trường PLC hiện nay là một ma trận. Nếu bạn là người mới đi mua hàng, rất dễ bị loạn. Dưới đây là các cái tên máu mặt nhất mà bạn cần biết để tránh mua phải hàng không phù hợp.

Phân loại theo hình thức

• PLC dạng khối (Compact PLC): Tất cả trong một (Nguồn, CPU, I/O tích hợp sẵn). Loại này rẻ, gọn, phù hợp cho các máy nhỏ, ứng dụng đơn giản. Ví dụ: Siemens S7-1200, Mitsubishi FX3U.
• PLC dạng module (Modular PLC): Tách rời từng phần. Bạn cần mua CPU riêng, Nguồn riêng, Module I/O riêng rồi ghép lại trên thanh Rack. Loại này đắt, nhưng cực mạnh, dùng cho các dây chuyền lớn, phức tạp. Ví dụ: Siemens S7-1500, Mitsubishi Q Series.

Các ông lớn trong ngành

• Siemens (Đức): Số 1 thế giới và Việt Nam. Nổi tiếng với độ bền nồi đồng cối đá, phần mềm TIA Portal mạnh mẽ nhưng hơi nặng. Các dòng phổ biến: Logo!, S7-1200, S7-300, S7-1500.
• Mitsubishi (Nhật Bản): Vua của các dòng máy công cụ, máy Nhật bãi. Ưu điểm là dễ học, phần mềm nhẹ, giá cả phải chăng. Phổ biến: FX series, Q series, L series.
• Schneider Electric (Pháp): Nổi tiếng với các dòng Modicon, tích hợp mạnh mẽ với các thiết bị đóng cắt như Aptomat (MCB/MCCB) và biến tần của hãng.
• INVT / Delta (Trung Quốc/Đài Loan): Giải pháp kinh tế. Mấy năm gần đây INVT đang nổi lên rất mạnh nhờ giá thành rẻ bằng 1/2 các hãng lớn nhưng tính năng vẫn ngon lành, phù hợp cho các đơn vị chế tạo máy (OEM) cần tối ưu chi phí.

Ưu & Nhược Điểm: Cái Nhìn Khách Quan

Không có thiết bị nào là hoàn hảo. Là một người làm kỹ thuật, tôi phải thẳng thắn với bạn về cả hai mặt của vấn đề để bạn có sự chuẩn bị tốt nhất.

Ưu điểm:

• Chống nhiễu tuyệt vời: Môi trường nhà máy đầy bụi bặm, rung lắc, nhiễu điện từ do động cơ và biến tần gây ra. PLC sinh ra là để chịu đựng những thứ đó (điều mà bo mạch vi điều khiển như Arduino khó làm được).
• Ngôn ngữ lập trình dễ học: Ngôn ngữ Ladder (LAD) dạng bậc thang nhìn y hệt sơ đồ mạch điện, giúp các bác thợ điện già cũng có thể học được sau một khóa đào tạo ngắn.
• Giao tiếp 4.0: Dễ dàng kết nối với máy tính công nghiệp, Servo, Robot tạo thành hệ sinh thái tự động hoàn chỉnh.

Nhược điểm:

• Giá thành: Vẫn còn cao đối với các ứng dụng dân dụng đơn lẻ.
• Yêu cầu chuyên môn: Bạn không thể cầm tuốc-nơ-vít đấu là chạy. Bạn bắt buộc phải có kiến thức về lập trình PLC và tư duy logic. Nếu đấu sai dây Input/Output, việc cháy nổ thiết bị điện là điều hoàn toàn có thể xảy ra.

Ứng Dụng Thực Tế Của PLC

Bạn có thể bắt gặp PLC ở khắp mọi nơi, từ những cỗ máy đơn giản đến những hệ thống siêu phức tạp:

1. Hệ thống xử lý nước thải: PLC điều khiển bơm chạy luân phiên, giám sát nồng độ pH, mức nước bể chứa. Trong hệ thống này, PLC thường kết hợp với biến tần để điều khiển tốc độ bơm, tiết kiệm điện năng.
2. Dây chuyền đóng gói thực phẩm: Điều khiển tay gắp Robot, băng tải phân loại sản phẩm, máy chiết rót định lượng chính xác từng mililit.
3. Hệ thống HVAC tòa nhà: Điều khiển nhiệt độ, độ ẩm, quạt thông gió cho các tòa nhà chọc trời. Đây là một phần quan trọng trong thi công điện tòa nhà (M&E).
4. Máy công cụ CNC: Điều khiển chính xác vị trí dao cắt với độ sai số phần nghìn milimet.
5. Nông nghiệp công nghệ cao: Tự động tưới nước, châm phân, điều chỉnh ánh sáng nhà màng dựa trên cảm biến môi trường.

Kinh Nghiệm Chọn Mua PLC: Đừng Để Mất Tiền Oan

Để chọn được bộ PLC đúng nhu cầu, bạn cần trả lời 5 câu hỏi sau trước khi nhấc máy gọi nhà cung cấp hoặc các đơn vị tư vấn thi công cơ điện:

1. Số lượng I/O cần dùng là bao nhiêu? (Đếm xem có bao nhiêu cảm biến, bao nhiêu cái van/động cơ (motor) cần điều khiển. Nhớ chừa dư ra 20% để dự phòng mở rộng sau này).
2. Loại ngõ ra (Output) là gì? Nếu cần điều khiển nhiệt hay đóng ngắt nhanh thì chọn Transistor. Nếu chỉ đóng mở Contactor thì chọn Relay.
3. Nguồn cấp bao nhiêu? Tủ điện có nguồn 24VDC chưa hay muốn cắm trực tiếp 220VAC?
4. Có cần truyền thông không? Bạn có cần kết nối PLC với màn hình cảm ứng (HMI) hay đưa dữ liệu lên Web không? Nếu có, hãy chọn dòng có cổng Ethernet.
5. Ngân sách? Nếu tiền không là vấn đề, cứ Siemens/Rockwell mà dùng để đảm bảo đồng bộ. Nếu cần tiết kiệm chi phí, INVT hay Delta là lựa chọn thông minh.

Câu Hỏi Thường Gặp (FAQ)

Tôi muốn tự học PLC thì nên bắt đầu từ đâu?

PLC có khác gì vi điều khiển (như Arduino) không?

Lương kỹ sư lập trình PLC có cao không?

Khá hấp dẫn. Một kỹ sư mới ra trường có thể khởi điểm từ 10-15 triệu. Với những người có kinh nghiệm làm dự án lớn (SCADA, DCS), mức lương 1000 là chuyện bình thường.

Kết Luận

PLC không chỉ là một thiết bị, nó là nền tảng của cả một nền công nghiệp hiện đại. Hiểu rõ PLC là gì và cách vận dụng nó sẽ giúp doanh nghiệp của bạn tối ưu hóa quy trình sản xuất, giảm thiểu chi phí nhân công và nâng cao chất lượng sản phẩm.

Tuy nhiên, việc lựa chọn, lập trình và lắp đặt tủ điện chứa PLC đòi hỏi sự am hiểu kỹ thuật sâu sắc. Một sai sót nhỏ trong đấu nối hay lập trình cũng có thể gây dừng máy, thậm chí gây chập cháy, thiệt hại lớn về kinh tế.
