QUY PHẠM TRANG BỊ ĐIỆN 11TCN: TỔNG HỢP 4 PHẦN & HƯỚNG DẪN ÁP DỤNG MỚI NHẤT 2026
Tại sao bạn cần phải hiểu rõ “Quy phạm trang bị điện”?
💡 TÓM TẮT CHUYÊN GIA:
Quy phạm trang bị điện (11TCN) là tài liệu kỹ thuật nền tảng, chi tiết nhất cho kỹ sư điện. Dù tính pháp lý bắt buộc đã chuyển sang QCVN, nhưng 11TCN vẫn là “kim chỉ nam” cho việc tính toán kỹ thuật, thi công và xử lý sự cố thực tế.
Nếu bạn hỏi tôi: “Tài liệu nào quan trọng nhất đối với một kỹ sư thiết kế hay thi công hệ thống điện?”, tôi sẽ không ngần ngại nhắc đến Quy phạm trang bị điện (Bộ tiêu chuẩn ngành 11TCN).
Trong suốt 20 năm làm nghề, từ những ngày đầu chập chững cầm bản vẽ đi thi công đường dây trung thế cho đến khi ngồi ghế thẩm tra các trạm biến áp hàng nghìn kVA, tôi nhận thấy một thực tế đáng buồn: Rất nhiều kỹ sư trẻ, thậm chí cả những nhà thầu cơ điện thi công lâu năm, vẫn đang “loạn” giữa các khái niệm. Họ không phân biệt được đâu là Quy phạm (11TCN), đâu là Quy chuẩn (QCVN) hay Tiêu chuẩn (TCVN).
Sự nhầm lẫn này không chỉ dẫn đến việc tranh cãi nảy lửa trên bàn họp nghiệm thu mà nguy hiểm hơn, nó dẫn đến những sai sót chết người về khoảng cách an toàn, hệ thống nối đất hay lựa chọn thiết bị bảo vệ sai công suất.
Bài viết này của KTH Electric không chỉ đơn thuần là cung cấp link tải tài liệu. Chúng tôi sẽ giúp bạn:
- ✅ Hiểu đúng bản chất pháp lý hiện tại của bộ Quy phạm 11TCN-2006.
- ✅ Nắm vững các thông số kỹ thuật “xương sống” để áp dụng vào thực tế.
- ✅ Tránh những sai lầm tỷ đô khi thiết kế và thi công hệ thống điện.
Hãy cùng đi sâu vào chi tiết ngay dưới đây.
Quy phạm trang bị điện 11TCN còn hiệu lực pháp lý không?
Đây là câu hỏi dạng Boolean (Có/Không) mà tôi nhận được nhiều nhất trên các diễn đàn kỹ thuật và từ chính khách hàng của KTH Electric. Câu trả lời không đơn giản là “Có” hoặc “Không”, mà cần phải hiểu theo bối cảnh áp dụng.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
1. Tình trạng hiệu lực thực tế của bộ tiêu chuẩn 11TCN-2006
Về mặt văn bản hành chính nhà nước, Bộ Quy phạm trang bị điện (ban hành kèm theo Quyết định số 19/2006/QĐ-BCN ngày 11/07/2006 của Bộ trưởng Bộ Công nghiệp – nay là Bộ Công Thương) đã có nhiều phần bị thay thế hoặc hết hiệu lực bởi hệ thống Quy chuẩn kỹ thuật quốc gia (QCVN) và Luật Tiêu chuẩn, Quy chuẩn kỹ thuật.
Cụ thể, các Quy chuẩn QCVN (ví dụ: QCVN QTĐ 5:2009/BCT, QCVN 01:2008/BCT…) khi ra đời có tính pháp lý cao hơn và bắt buộc áp dụng. Về nguyên tắc luật, văn bản mới ban hành sẽ thay thế văn bản cũ nếu có cùng phạm vi điều chỉnh.
2. Khi nào vẫn phải áp dụng Quy phạm trang bị điện 11TCN? (Key Insight)
Tuy nhiên – và đây là chữ “tuy nhiên” rất lớn – tại sao các kỹ sư lão làng vẫn “ôm khư khư” bộ 11TCN này?
Lý do là các Quy chuẩn QCVN mới thường viết rất cô đọng, tập trung vào các yêu cầu an toàn tối thiểu mang tính pháp lý (Safety Requirements), trong khi đó Quy phạm trang bị điện 11TCN lại giống như một cuốn “giáo khoa kỹ thuật” cực kỳ chi tiết. Nó hướng dẫn tỉ mỉ từng cách chọn dây, từng công thức tính toán, từng sơ đồ lắp đặt mà các QCVN mới không đề cập chi tiết bằng.
Do đó, trong thực tế thi công và thiết kế tại Việt Nam năm 2026:
⚖️ Về pháp lý bắt buộc
Phải tuân thủ QCVN mới nhất.
🛠️ Về kỹ thuật chi tiết
Vẫn sử dụng 11TCN để tham chiếu các hạng mục mà QCVN chưa quy định rõ, hoặc dùng làm cơ sở tính toán thiết kế chi tiết (miễn là không trái với QCVN).
📝 Trong hợp đồng
Nếu chủ đầu tư và nhà thầu thỏa thuận áp dụng tiêu chuẩn 11TCN trong hợp đồng kinh tế, thì nó vẫn là căn cứ pháp lý để nghiệm thu giữa hai bên A-B.
Lời khuyên từ KTH Electric: Đừng vứt bỏ bộ 11TCN. Hãy coi nó là tài liệu gối đầu giường để tra cứu kỹ thuật, nhưng khi làm hồ sơ trình duyệt pháp lý (PCCC, Sở Công Thương), hãy trích dẫn các QCVN tương ứng để đảm bảo tính hợp quy.
III. Cấu trúc chi tiết 4 phần của bộ Quy phạm trang bị điện
Phân loại nhanh
Bộ quy phạm bao gồm 4 phần chính tương ứng với 4 thực thể: (1) Quy định chung, (2) Đường dây, (3) Trạm biến áp, (4) Bảo vệ & Tự động.
Để giúp các bạn dễ dàng tra cứu (Grouping Question), tôi sẽ phân rã cấu trúc của bộ quy phạm này. Nó không phải là một cuốn sách liền mạch mà được chia thành 4 phần riêng biệt, tương ứng với 4 thực thể (Entities) chính trong hệ thống điện nhà máy.
Phần I: Quy định chung & Định nghĩa (11TCN-18-2006)
Đây là phần nền tảng (Root Attributes). Nếu bạn không đọc phần này, bạn sẽ không hiểu được các thuật ngữ viết tắt ở các phần sau.
- Phạm vi điều chỉnh: Nguyên tắc chung cho điện áp đến 500kV.
- Định nghĩa quan trọng: Điện cao áp (>1000V), Điện hạ áp (dưới 1000V), Trung tính nối đất.
Phần II: Hệ thống đường dây dẫn điện (11TCN-19-2006)
Dành riêng cho kỹ sư thiết kế đường dây tải điện. Chứa đựng các “Unique Attributes” về thi công.
- Đường dây trên không: Cột điện, xà, sứ, độ võng, khoảng cách pha-pha/đất.
- Đường dây cáp lực: Quy định đặt cáp ngầm, cát đệm, gạch báo hiệu.
Phần III: Trang bị phân phối & Trạm biến áp (11TCN-20-2006)
Phần quan trọng nhất đối với KTH Electric và các đơn vị thi công.
- Vị trí: Trong nhà, ngoài trời, trạm kios.
- Thiết bị: Máy biến áp lực, Máy cắt, Dao cách ly (DS).
- Thanh cái: Khoảng cách an toàn busbar, quy định màu sơn.
Phần IV: Bảo vệ và Tự động (11TCN-21-2006)
Đi sâu vào “bộ não” của hệ thống điện.
- Đo lường: Cấp chính xác biến dòng (CT), biến áp (PT).
- Rơ le bảo vệ: Chức năng tối thiểu (50/51, 50N/51N, 87…).
- Tự động hóa: Tự động đóng lại (F79), ATS.
PHẦN 2: HƯỚNG DẪN CHI TIẾT
IV. Các tiêu chuẩn kỹ thuật cốt lõi cần nhớ (Dành cho Kỹ sư)
🔎 SỐ LIỆU “VÀNG”:
Lưới trung thế (22kV): Khoảng cách pha-pha ≥ 0.6m.
Nối đất làm việc: R ≤ 4 Ohm.
Nối đất lặp lại: R ≤ 10 Ohm.
Ở phần này, tôi sẽ trích xuất các Entities và Attributes quan trọng nhất mà bạn thường xuyên phải tra cứu. Thay vì đọc hàng trăm trang tài liệu, hãy lưu ý những thông số “vàng” dưới đây.

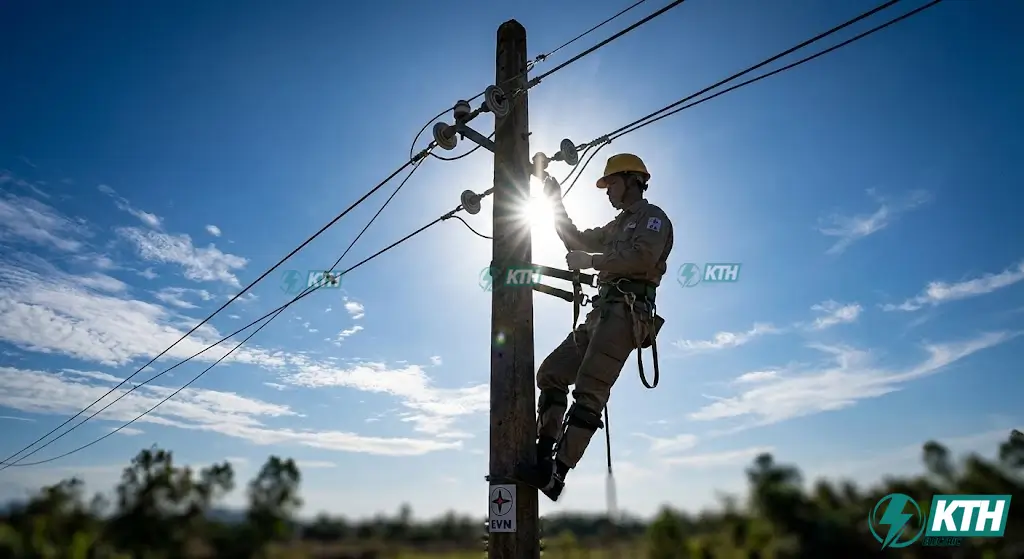

1. Khoảng cách an toàn phóng điện (Safety Clearance)
An toàn điện là số 1. Mọi tai nạn điện giật thường đến từ việc vi phạm khoảng cách này. Quy phạm quy định rất rõ khoảng cách tối thiểu từ dây dẫn mang điện đến các phần không mang điện (đất, tường, cột…).
- Đối với lưới hạ thế (0.4kV): Khoảng cách tối thiểu từ dây trần đến tường nhà phải đảm bảo an toàn, tránh va quệt khi gió bão.
- Đối với lưới trung thế (22kV – 35kV):
- Khoảng cách lệch pha (pha – pha) trong không khí tối thiểu: 0.6m – 0.8m (tùy vị trí trong nhà hay ngoài trời).
- Hành lang bảo vệ an toàn đường dây trên không: Tính từ pha ngoài cùng ra mỗi bên là 2.0m (đối với dây bọc) và 3.0m (đối với dây trần) – Lưu ý: Cần đối chiếu thêm với Nghị định 14/2014/NĐ-CP.
2. Tiêu chuẩn kỹ thuật hệ thống nối đất (Grounding System)
Hệ thống nối đất là “bùa hộ mệnh” cho cả thiết bị và con người. Quy phạm trang bị điện đưa ra các giá trị Value cụ thể mà khi đo điện trở tiếp địa (bằng máy đo Tera hoặc kẹp dòng) bạn bắt buộc phải đạt được:
- Nối đất làm việc (Rlv): Giá trị điện trở phải ≤ 4 Ohm (đối với trạm biến áp phân phối thông thường).
- Nối đất lặp lại: Tại các điểm cuối đường dây hoặc phân đoạn đường dây hạ thế, phải có nối đất lặp lại với R ≤ 10 Ohm.
- Nối đất chống sét (Rcs): Đối với các hệ thống thu lôi độc lập, điện trở nối đất xung kích thường yêu cầu ≤ 10 Ohm.
Kinh nghiệm thực chiến: Tại các vùng đất đồi núi đá (điện trở suất đất cao), việc đóng cọc tiếp địa thông thường (cọc đồng mạ V63) rất khó đạt trị số < 4 Ohm. Lúc này, Quy phạm cho phép sử dụng hóa chất làm giảm điện trở đất (GEM) hoặc thiết kế hệ thống lưới địa hình tia, hình vòng kết hợp khoan giếng thả cọc sâu. Đừng cố “làm khống” biên bản nghiệm thu, vì khi sự cố xảy ra, hậu quả là khôn lường.
3. Yêu cầu về lựa chọn dây dẫn và tiết diện
Trong Quy phạm 11TCN-19-2006, việc chọn dây dẫn điện không chỉ đơn thuần là “dây to thì tốt”. Đây là sai lầm kinh tế sơ đẳng. Quy phạm yêu cầu bạn phải tính toán dựa trên 3 điều kiện tiên quyết:
- Điều kiện phát nóng: Dòng làm việc cực đại (
) không được vượt quá dòng cho phép (
) của dây dẫn (tra bảng catalogue nhà sản xuất hoặc bảng tra công suất chịu tải dây điện trong quy phạm). - Điều kiện tổn thất điện áp (
): Đảm bảo điện áp cuối nguồn không bị sụt quá mức quy định (thường là
đối với chiếu sáng và
đối với động cơ). Tham khảo thêm các giải pháp giảm thiểu sụt áp. - Điều kiện bền cơ học: Đặc biệt với đường dây trên không, tiết diện dây phải đủ lớn để chịu được lực căng, sức gió bão và trọng lượng bản thân nó. Ví dụ, dây nhôm lõi thép (ACSR) cho đường dây trung thế vượt đường giao thông thường yêu cầu tiết diện tối thiểu từ 50mm² trở lên.
) không được vượt quá dòng cho phép (
) của dây dẫn (tra bảng catalogue nhà sản xuất hoặc
): Đảm bảo điện áp cuối nguồn không bị sụt quá mức quy định (thường là
đối với chiếu sáng và
đối với động cơ). Tham khảo thêm các So sánh Quy phạm trang bị điện (11TCN) và Quy chuẩn kỹ thuật điện (QCVN)
“Nhiều kỹ sư trẻ thường hỏi tôi: ‘Anh ơi, giờ có QCVN rồi thì vứt bộ 11TCN đi à?’. Câu trả lời là KHÔNG. Để trở thành một chuyên gia thực thụ, bạn phải biết cách phối hợp cả hai.”
Dưới đây là bảng so sánh “xương máu” để bạn hiểu rõ bản chất vấn đề.
1. Sự khác biệt về bản chất và phạm vi áp dụng
| Tiêu chí so sánh | Quy phạm trang bị điện (11TCN-2006) | Quy chuẩn kỹ thuật điện (QCVN) |
|---|---|---|
| Tính chất pháp lý | Là Tiêu chuẩn ngành. Hiện tại mang tính chất Khuyến khích áp dụng hoặc bắt buộc nếu có trong hợp đồng. | Là Văn bản quy phạm pháp luật. Mang tính chất Bắt buộc áp dụng trên toàn lãnh thổ Việt Nam. |
| Độ chi tiết | Cực kỳ chi tiết (Micro-level). Hướng dẫn cụ thể từng khoảng cách, từng cách nối dây, sơ đồ đấu nối. | Tổng quan (Macro-level). Quy định các mức giới hạn an toàn tối thiểu (Safety limits) mà doanh nghiệp không được vi phạm. |
| Mục đích sử dụng | Dùng làm tài liệu thiết kế, thi công và tra cứu thông số kỹ thuật hàng ngày. | Dùng làm căn cứ pháp lý, thẩm duyệt PCCC, Sở Công Thương và xử phạt vi phạm. |
2. Ưu và nhược điểm khi vận dụng
- Quy phạm 11TCN:
- Ưu điểm: Là kho tàng kiến thức thực chiến. Hầu hết các bản vẽ thiết kế mẫu của Điện lực (EVN) hiện nay vẫn dựa trên nền tảng của các quy định trong 11TCN.
- Nhược điểm: Một số thông số về vật liệu mới (như cáp ngầm XLPE, thiết bị đóng cắt GIS) có thể chưa được cập nhật kịp thời so với công nghệ 2026.
- Quy chuẩn QCVN:
- Ưu điểm: Cập nhật, phù hợp với tiêu chuẩn quốc tế (IEC), ngắn gọn.
- Nhược điểm: Quá chung chung. Nếu chỉ đọc QCVN, một kỹ sư mới ra trường sẽ rất khó để vẽ được một bản vẽ thi công (Shop Drawing) hoàn chỉnh.
Kết luận của chuyên gia: Hãy dùng QCVN để làm “khung pháp lý” bảo vệ mình trước pháp luật, và dùng 11TCN để làm “công cụ kỹ thuật” giải quyết bài toán thi công.
Hướng dẫn an toàn & 5 Sai lầm “chết người” khi áp dụng quy phạm
Trong quá trình thẩm định và xử lý sự cố cho hàng trăm công trình tại TP.HCM và các tỉnh lân cận, đội ngũ kỹ thuật của KTH Electric đã chứng kiến những sai lầm mà giá phải trả không chỉ là tiền bạc mà còn là uy tín, thậm chí là tính mạng.
⚠️ Sai lầm 1: Chọn sai thiết bị đóng cắt (Không đảm bảo tính chọn lọc)
Quy phạm phần IV (11TCN-21-2006) yêu cầu hệ thống bảo vệ phải có tính chọn lọc (Selectivity).
- Lỗi thường gặp: Khi xảy ra ngắn mạch ở thiết bị cuối cùng (ví dụ: cái bóng đèn), Aptomat tổng (MCCB/ACB) nhảy trước Aptomat nhánh (MCB).
- Hậu quả: Mất điện toàn bộ nhà máy hoặc tòa nhà chỉ vì một sự cố nhỏ.
- Giải pháp: Phải tính toán dòng ngắn mạch và phối hợp đường cong đặc tuyến (Time-Current Curves). Tham khảo thêm: Phân biệt MCB, MCCB, ELCB, RCBO.
⚠️ Sai lầm 2: Coi thường hệ thống thông gió trạm biến áp
- Lỗi thường gặp: Xây phòng trạm quá kín, cửa chớp thông gió quá nhỏ hoặc đặt sai hướng gió.
- Hậu quả: Máy biến áp bị quá nhiệt (Overheat), dầu giãn nở gây xì dầu, giảm tuổi thọ máy nghiêm trọng, thậm chí gây nổ.
- Bài học: Thiết kế cửa lấy gió (dưới thấp) và cửa thoát gió (trên cao) phải đối lưu, diện tích cửa phải tính theo công suất nhiệt tỏa ra.
⚠️ Sai lầm 3: Nối đất sai quy cách
Lỗi: Dùng cọc sắt xây dựng thay cho cọc tiếp địa chuyên dụng, hoặc mối hàn giữa dây và cọc không ngấu (dùng hàn hơi thay vì hàn hóa nhiệt). Hậu quả: Sau 1-2 năm, mối nối bị rỉ sét, điện trở đất tăng vọt > 10 Ohm.
⚠️ Sai lầm 4: Vi phạm hành lang an toàn lưới điện
Đây là lỗi phổ biến nhất ở các công trình dân dụng. Xây nhà lấn chiếm khoảng không, khi trời mưa bão hoặc độ ẩm cao, hiện tượng phóng điện lan truyền gây tai nạn thương tâm.
⚠️ Sai lầm 5: Bỏ qua chế độ bảo dưỡng định kỳ

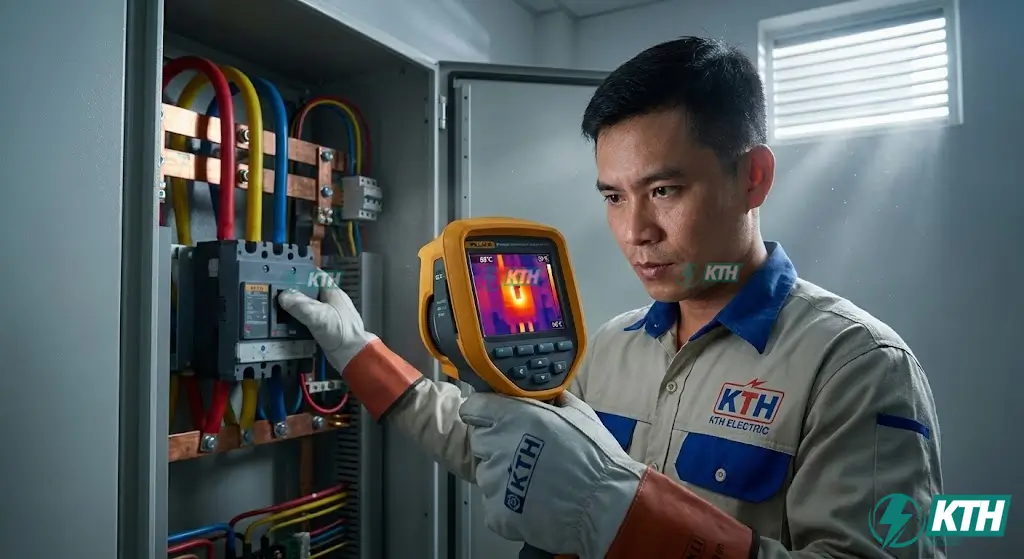

Quy phạm có quy định về chế độ vận hành và kiểm tra. Nhiều chủ đầu tư lắp xong là “quên” luôn. Việc bảo trì hệ thống điện đúng hạn là bắt buộc.
VII. Tải về trọn bộ tài liệu Quy phạm trang bị điện (PDF)
Để hỗ trợ cộng đồng kỹ sư và khách hàng, KTH Electric đã tổng hợp và scan lại bản đẹp nhất của bộ quy phạm này. Bạn không cần tìm kiếm rải rác nữa.
⬇️ TẢI TRỌN BỘ PDF (GOOGLE DRIVE)
Bao gồm:
- 11TCN-18-2006: Quy định chung.
- 11TCN-19-2006: Hệ thống đường dây.
- 11TCN-20-2006: Phân phối & Trạm biến áp.
- 11TCN-21-2006: Bảo vệ & Tự động.
(Lưu ý: Tài liệu chỉ mang tính chất tham khảo kỹ thuật. Khi áp dụng vào hồ sơ pháp lý, vui lòng cập nhật thêm các QCVN mới nhất tại thời điểm hiện hành).
Câu hỏi thường gặp (FAQ)
Dưới đây là tổng hợp các câu hỏi (Question Type) mà tôi thường xuyên giải đáp cho khách hàng:
❓ Quy phạm trang bị điện 11TCN-2006 hiện nay đã bị hủy bỏ hoàn toàn chưa?Trả lời: Chưa bị hủy bỏ hoàn toàn, nhưng hiệu lực pháp lý bắt buộc đã được chuyển sang các Quy chuẩn kỹ thuật quốc gia (QCVN). Tuy nhiên, 11TCN vẫn là tài liệu tham chiếu kỹ thuật quan trọng nhất.
❓ Khoảng cách an toàn đường dây 22kV theo quy phạm là bao nhiêu?Trả lời: Theo quy phạm và Nghị định 14 (bổ sung), khoảng cách an toàn phóng điện trong không khí (pha – đất) tối thiểu là 0.3m (đối với dây bọc) và hành lang an toàn chiều rộng là 2.0m (về mỗi bên) đối với dây bọc.
❓ Tôi muốn lắp trạm biến áp 560kVA cho nhà xưởng, cần diện tích đất bao nhiêu?Trả lời: Tùy thuộc vào loại trạm. Thông thường, một thi công trạm biến áp trọn gói dạng kios hợp bộ cần diện tích khoảng 3m x 2.5m là đủ tiêu chuẩn.
❓ Tại sao Aptomat của tôi nhảy liên tục dù đo dòng điện vẫn thấp hơn định mức?Trả lời: Có thể do 3 nguyên nhân: (1) Aptomat kém chất lượng/lão hóa; (2) Nhiệt độ môi trường cao (Derating); (3) Tiếp xúc tại đầu cốt kém gây phát nhiệt.
IX. Kết luận
Hệ thống điện là mạch máu của mọi công trình. Việc am hiểu và tuân thủ Quy phạm trang bị điện không chỉ giúp bạn tạo ra những hệ thống vận hành ổn định, hiệu suất cao mà còn là đạo đức nghề nghiệp của người kỹ sư để bảo vệ an toàn cho cộng đồng.
Dù công nghệ có thay đổi, những nguyên lý cốt lõi trong bộ 11TCN vẫn còn nguyên giá trị. Hãy là một người làm nghề thông thái: Nắm vững Luật (QCVN) – Giỏi Kỹ thuật (11TCN/TCVN) – Và Thực tế (Kinh nghiệm hiện trường).
Hãy để lại bình luận bên dưới nếu bạn cần giải đáp thêm bất kỳ thông số nào trong quy phạm, tôi sẽ trực tiếp trả lời bạn!
