Thi Công Điện MEP 2025: Hướng Dẫn Toàn Diện (BIM, IoT & Báo Giá)
🎯 ATTENTION: Bạn Đang Đối Mặt Với Bài Toán “Sinh Tử” Của Công Trình?
Trong hơn 20 năm làm nghề, tôi đã chứng kiến những công trình trăm tỷ phải dừng thi công vì xung đột giữa ống gió và dầm thép. Tôi thấy những tòa nhà hạng A có hóa đơn điện “cắt cổ” vì hệ thống BMS lỗi thời. Và đau lòng nhất là những chủ đầu tư chọn nhầm nhà thầu “giá rẻ” – những người thợ làm theo thói quen, mù tịt về BIM Coordination.
Thi công điện MEP (Mechanical – Electrical – Plumbing) không chỉ là “kéo dây, lắp ống”. Nó chiếm tới 40-60% giá trị gói thầu và quyết định “sự sống” của tòa nhà. Bài viết này là kết tinh kinh nghiệm thực chiến của KTH Electric, giúp bạn hiểu sâu về quy trình chuẩn quốc tế 2025.
📋 4 TRỤ CỘT CÔNG NGHỆ:
🛠️ QUY TRÌNH 5 BƯỚC THỰC CHIẾN 2025:

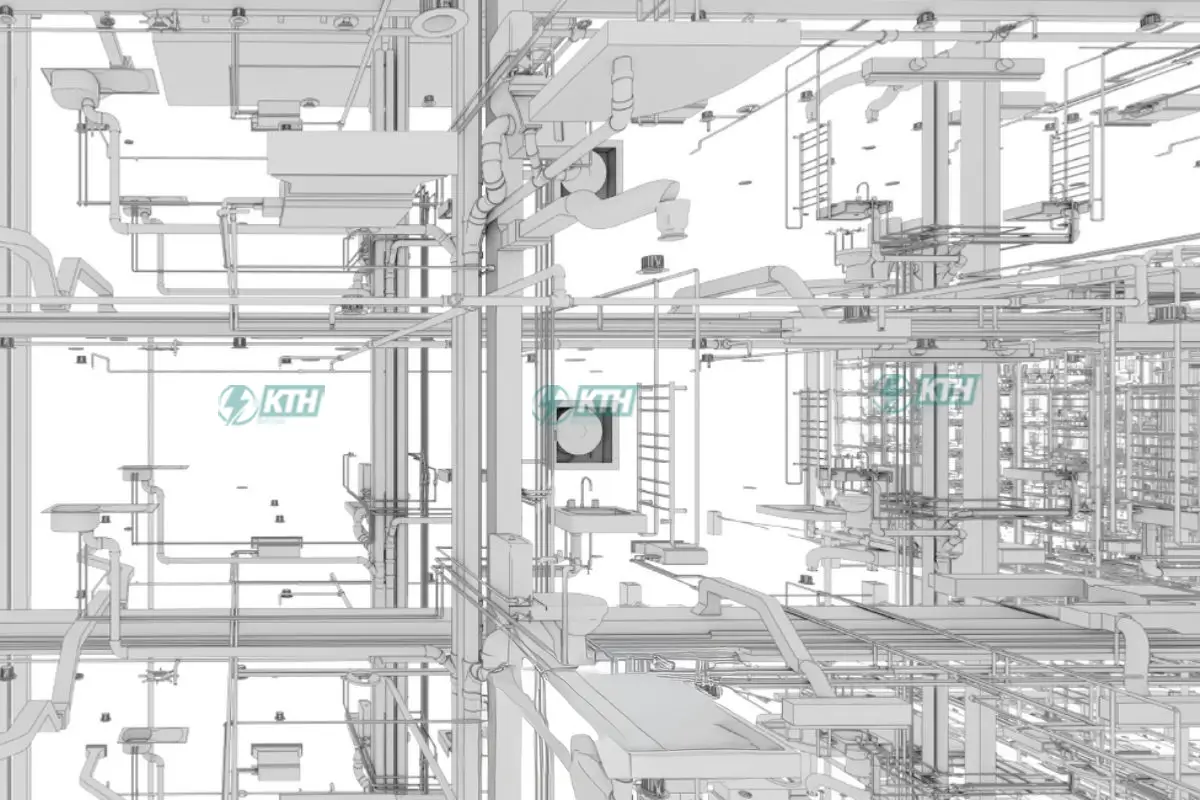

- 1. BIM Coordination: Dựng mô hình 3D, xử lý xung đột (Clash Detection) trên máy tính.
- 2. Rough-in (Thi công thô): Định vị và lắp ống âm sàn/tường chính xác từng ly.
- 3. Support System: Lắp thang máng cáp và hệ giá đỡ chịu lực.
- 4. Wiring & Termination: Kéo dây, kiểm tra Megger và đấu nối tủ điện.
- 5. T&C (Testing & Commissioning): Chạy thử liên động toàn hệ thống.
0968.27.11.99
Ms. Thanh Tâm
Chat Zalo Ngay
Mục lục
Hệ Thống MEP Là Gì? Giải Mã “Mạch Máu” & “Bộ Não” Của Tòa Nhà
MEP không chỉ là ba chữ cái viết tắt của Mechanical (Cơ khí), Electrical (Điện) và Plumbing (Cấp thoát nước). Trong kỷ nguyên 4.0, nó là sự tích hợp của công nghệ IoT và Smart Building. Mục đích cốt lõi không chỉ là “có điện, có nước” mà là tạo ra môi trường sống: AN TOÀN – TIỆN NGHI – TIẾT KIỆM NĂNG LƯỢNG.
Nhiều người, thậm chí cả kiến trúc sư trẻ, thường đánh đồng “MEP” với “Điện nước dân dụng”. Đây là sai lầm chết người. Một hệ thống MEP chuẩn mực quyết định đến chứng chỉ xanh (LEED, Lotus) và chi phí vận hành (OPEX) trong suốt 50 năm vòng đời tòa nhà. Để hiểu sâu hơn, bạn nên đọc bài phân tích chuyên sâu về hệ thống M&E là gì của chúng tôi.
HỆ THỐNG ĐIỆN MẠNH
Trạm biến áp 22kV, Tủ MSB, Busway, Máy phát dự phòng, UPS.
HỆ THỐNG ĐIỆN NHẸ (ELV)
Camera AI, LAN/Tel tốc độ cao, Âm thanh PA, Access Control.
BMS & IoT
Bộ não quản lý tòa nhà, cảm biến thông minh, tiết kiệm năng lượng.
HVAC (ĐIỀU HÒA)
VRV/VRF, Chiller, Thông gió, Tăng áp cầu thang thoát hiểm.
PCCC
Báo cháy địa chỉ, Chữa cháy Sprinkler/Vách tường/Khí FM200.
PLUMBING
Cấp nước sạch, Bơm tăng áp, Xử lý nước thải đạt chuẩn môi trường.
1. Hệ Thống Cơ Khí (Mechanical) & Điều Hòa Thông Gió
Chiếm khối lượng lớn nhất và không gian trần nhiều nhất. Kỹ sư MEP phải giải quyết bài toán: Làm sao để ống gió to như cái tủ lạnh đi chung với dầm bê tông mà không phải hạ trần?
- ✔ Hệ thống HVAC: “Lá phổi” của tòa nhà. Kiểm soát nhiệt độ, độ ẩm và quan trọng nhất là nồng độ CO2 để đảm bảo sức khỏe.
- ✔ PCCC (Fire Protection): Hệ thống “ngủ đông” nhưng phải thức giấc chính xác 100% khi có sự cố.
2. Hệ Thống Điện (Electrical): “Trái Tim” & “Hệ Thần Kinh”
Đây là trọng tâm của bài viết này. Một hệ thống điện đạt chuẩn 2025 phải đảm bảo 3 yếu tố: Đủ công suất (Dự phòng 20%) – Ổn định (Không sụt áp) – An toàn tuyệt đối.
A. Hệ thống Điện Nặng (Power System)
- Trạm biến áp & Tủ trung thế: Cửa ngõ năng lượng. Với tòa nhà cao tầng, chúng tôi khuyến nghị dùng máy biến áp khô để chống cháy nổ tuyệt đối.
- Tủ điện MSB & Tụ bù: “Bộ não” phân phối. Cần tính toán kỹ hệ số công suất cos phi để không bị phạt tiền điện vô công.
- Busway: Xu hướng thay thế cáp động lực cho tải lớn (>1000A). Ưu điểm: Chịu tải cao, an toàn cháy nổ, thẩm mỹ và dễ dàng mở rộng.
B. Hệ thống Điện Nhẹ (ELV) & Smart Building
Điện nhẹ chỉ chiếm 10-15% giá trị nhưng quyết định sự tiện nghi.
- Camera AI: Nhận diện khuôn mặt, cảnh báo xâm nhập.
- Mạng LAN/Tel: Sử dụng cáp Cat6A hoặc Fiber Optic cho tốc độ 10Gbps.
- BMS: Hệ thống quản lý tòa nhà thông minh, giúp tiết kiệm 20-30% năng lượng.
3. Vai Trò & Mục Đích Cốt Lõi Của Thi Công Cơ Điện
Hệ thống MEP không hoạt động riêng lẻ. Hãy hình dung sự phối hợp của chúng qua mô hình trực quan dưới đây:
Quy Trình Thi Công Điện MEP Chuẩn 5 Bước (Expert Guide)
Làm sai quy trình giống như xây nhà từ nóc. Hậu quả là đục phá bê tông, cắt nối dây chắp vá, gây mất an toàn vĩnh viễn. Quy trình 5 bước dưới đây của KTH Electric được đúc kết từ 500+ dự án, áp dụng cho cả thi công điện nhà xưởng và tòa nhà cao tầng.

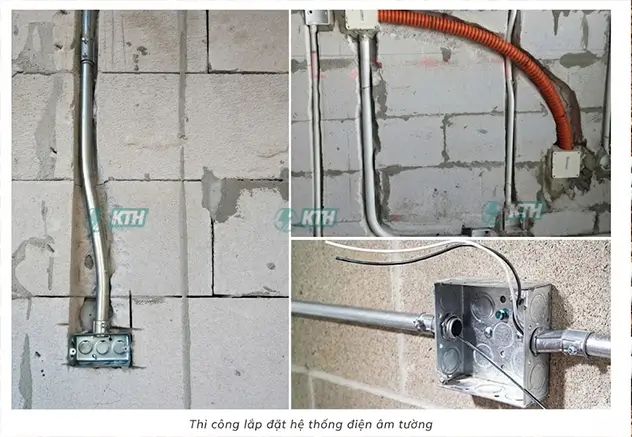

Bước 1: Rough-in – Thi Công Ống Điện Âm Sàn & Tường
Giai đoạn này diễn ra song song với phần thô (kết cấu). Đây là lúc kỹ sư MEP phải “chạy đua” với đội đổ bê tông.
- Định vị (Marking): Sử dụng máy cân bằng laser và bản vẽ Shop Drawing đã được duyệt để đánh dấu vị trí hộp chờ (box). Nguyên tắc: Sai số cho phép < 5mm.
- Lắp đặt ống (Conduit):
- Sử dụng ống nhựa PVC cứng chịu lực (High impact) cho sàn bê tông.
- Sử dụng ống thép luồn dây (EMT/IMC) cho các khu vực yêu cầu chống cháy nổ cao.
- Tìm hiểu thêm: Kỹ thuật đi dây điện âm tường không đục phá.
- ❗ CẢNH BÁO KỸ THUẬT: Ống đi trong sàn phải được cố định chặt vào lớp thép. Lớp bê tông bảo vệ ống (Concrete cover) phải dày tối thiểu 20mm để tránh nứt sàn sau này. Đầu ống phải được bịt kín 100% để tránh hồ vữa chảy vào gây tắc nghẽn vĩnh viễn.
Bước 2: Support System – Lắp Đặt Thang Máng Cáp & Trục Kỹ Thuật
Sau khi tháo cốp pha, tiến hành lắp đặt hệ thống “xương sống” đỡ cáp. Đây là phần lộ thiên nên yêu cầu thẩm mỹ rất cao.
- Ty treo & Giá đỡ: Khoảng cách ty treo tiêu chuẩn 1.5m – 2m. Sử dụng nở đạn (Drop-in anchor) đóng trần bê tông chịu tải trọng cao.
- Tiếp địa an toàn (Earthing): Bắt buộc phải kết nối đẳng thế (Bonding) bằng dây đồng trần hoặc dây tiếp địa chuyên dụng cho toàn bộ hệ thống thang máng cáp kim loại để chống rò điện. Chi tiết tại hướng dẫn lắp đặt thang máng cáp.
Bước 3: Wiring – Kéo Dây & Kiểm Tra Cách Điện
Chất lượng dây dẫn và kỹ thuật kéo quyết định 70% độ bền hệ thống điện.
- Vệ sinh ống: Thổi sạch nước, vữa, bụi bẩn trong ống bằng máy nén khí trước khi luồn dây mồi.
- Kỹ thuật bôi trơn: Với cáp tiết diện lớn, dùng mỡ bôi trơn chuyên dụng (như Yellow 77). TUYỆT ĐỐI KHÔNG dùng dầu rửa bát hay xà phòng vì tính kiềm sẽ ăn mòn vỏ cách điện theo thời gian.
- Megger Test (Quan trọng): Bắt buộc đo điện trở cách điện ngay sau khi kéo dây. Thông số phải > 0.5 MΩ (Theo TCVN 7447). Nếu thấp hơn, dây đã bị xước vỏ hoặc ngấm nước -> Phải thay thế ngay.

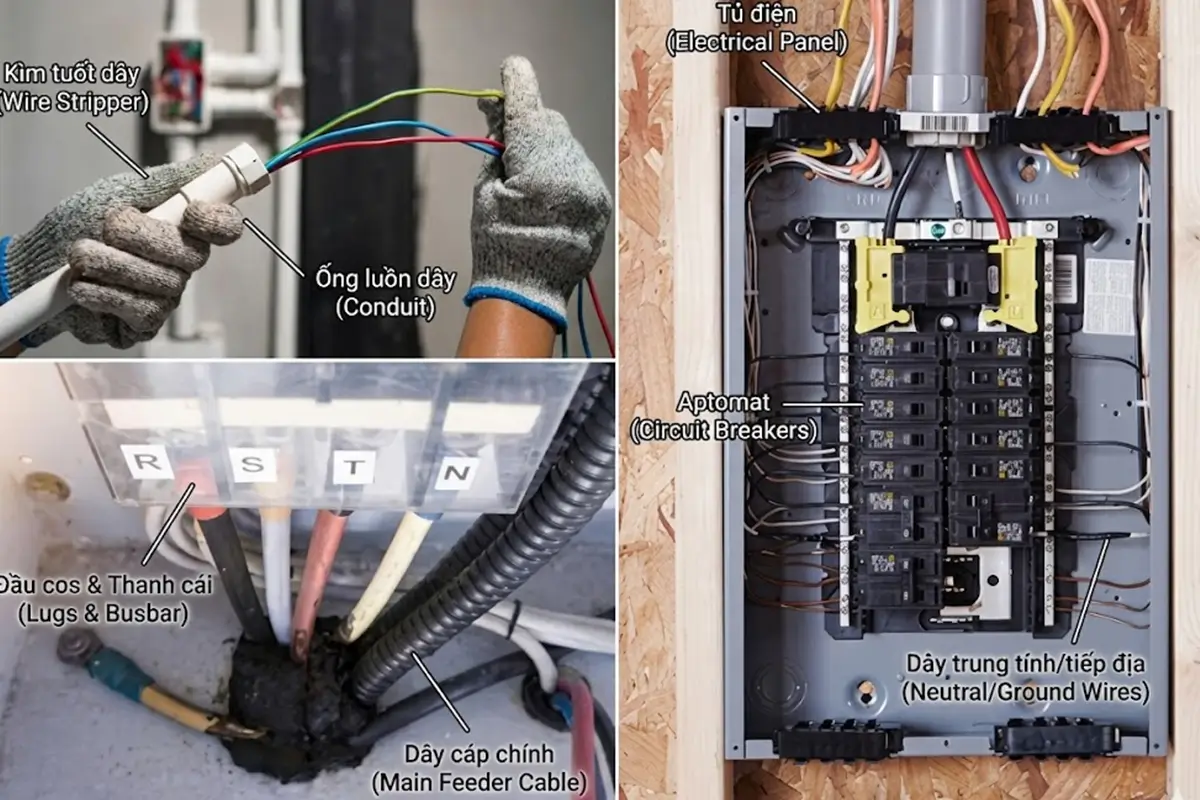

Bước 4: Termination – Đấu Nối Tủ Điện & Thiết Bị
Giai đoạn này thể hiện đẳng cấp của nhà thầu. Một tủ điện đẹp là tủ điện có dây đi vuông góc, gọn gàng và được đánh số rõ ràng.
- Bấm đầu cos (Crimping): Sử dụng kìm thủy lực đủ lực ép. Đầu cos lỏng là nguyên nhân số 1 gây mô-ve và cháy tủ điện.
- Siết lực (Torquing): Sử dụng Cờ lê lực (Torque wrench) để siết ốc theo đúng lực quy định của nhà sản xuất thiết bị. Sau khi siết, phải đánh dấu sơn (Torque mark) để kiểm soát.
Bước 5: T&C – Nghiệm Thu & Chạy Thử Hệ Thống
Bước “chốt hạ” để bàn giao. Không có biên bản T&C, công trình coi như chưa hoàn thành.
- Đo điện trở tiếp địa: Đảm bảo R < 10 Ohm (chống sét) và R < 4 Ohm (an toàn điện).
- Cân bằng pha: Đo dòng điện thực tế để cân chỉnh tải, tránh lệch pha gây nóng dây trung tính.
- Thermal Scan (Công nghệ mới): Sử dụng Camera nhiệt để quét toàn bộ tủ điện, phát hiện sớm các điểm nóng (Hotspot) do đấu nối lỏng.

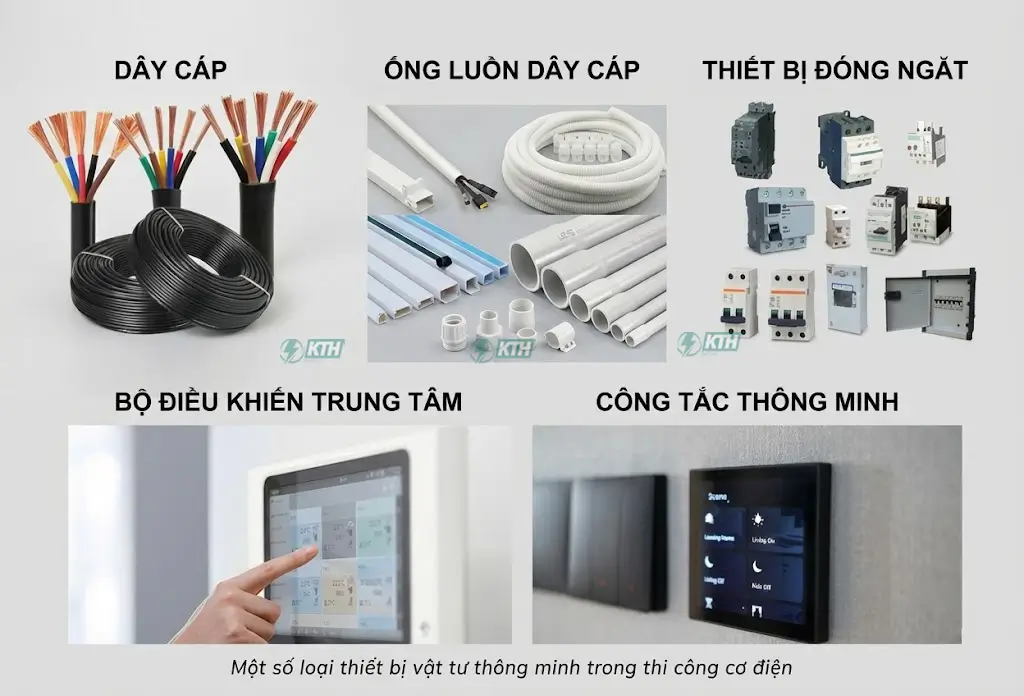

Danh Mục Vật Tư & Thiết Bị Thi Công MEP Tiêu Chuẩn 2025
Chất lượng công trình phụ thuộc 50% vào tay nghề và 50% vào vật tư. Tại KTH Electric, chúng tôi nói KHÔNG với vật tư kém chất lượng.
1. Vật Tư Chính (Key Materials)
- Dây cáp điện: Cadivi, LS Vina, Taya (Hàng chính hãng, đầy đủ CO/CQ).
- Ống luồn dây: Ống thép Panasonic, Ống nhựa Tiền Phong/Vanlock Class 1.
- Thiết bị đóng cắt: Aptomat (MCB, MCCB) của Schneider, Mitsubishi hoặc Panasonic.
2. Thiết Bị Thi Công (Professional Tools)
- Đo đạc: Máy cân bằng Laser Bosch, Ampe kìm Fluke, Máy đo điện trở đất Kyoritsu.
- Thi công: Máy khoan rút lõi bê tông (tránh đục phá), Máy cắt rãnh tường có hút bụi, Kìm ép cốt thủy lực 12 tấn.
Báo Giá Thi Công Điện MEP 2025 (Cập Nhật Mới Nhất)
“Giá thi công cơ điện bao nhiêu một m2?” – Đây là câu hỏi tôi nhận được mỗi ngày. Thực tế, không có một con số cố định cho mọi công trình. Giá thành là tổng hòa của 4 yếu tố: Quy mô + Độ khó kỹ thuật + Thương hiệu vật tư + Tiêu chuẩn nghiệm thu.
1. Loại Hình Công Trình
Nhà xưởng (đi nổi, thang máng cáp) có đơn giá khác hoàn toàn với Khách sạn 5 sao (đi âm, yêu cầu thẩm mỹ cao, Smarthome).
2. Phân Khúc Vật Tư
– Phổ thông: Dây Cadivi, Ống PVC Vanlock, Thiết bị Sino/Panasonic.
– Cao cấp: Dây LS Vina/Taya, Ống thép luồn dây, Thiết bị Schneider Electric/Legrand.
📊 Bảng Đơn Giá Tham Khảo (Chưa VAT):
| HẠNG MỤC | ĐƠN GIÁ (VNĐ/m2) | GHI CHÚ KỸ THUẬT |
|---|---|---|
| Nhân công (Lắp đặt) | 150.000 – 350.000 | Tùy độ khó (Căn hộ vs Biệt thự/Văn phòng). |
| Trọn gói (Gói Phổ Thông) | 450.000 – 650.000 | Vật tư Sino/Vanlock + Dây Cadivi + Đèn LED thường. |
| Trọn gói (Gói Cao Cấp) | 1.000.000 – 2.500.000+ | Vật tư Schneider + Ống thép + Smarthome + Cáp mạng Cat6. |
* Đối với hệ thống điện trung thế, trạm biến áp, vui lòng liên hệ trực tiếp để nhận báo giá cầu chì FCO và bảng giá LBS chi tiết theo công suất.
5 Rủi Ro “Chết Người” Trong Thi Công MEP & Giải Pháp
Nếu không có kinh nghiệm quản lý, chủ đầu tư rất dễ rơi vào các “bẫy” kỹ thuật sau đây:
| ⚠️ RỦI RO | 🔍 NGUYÊN NHÂN GỐC RỄ | ✅ GIẢI PHÁP CỦA KTH ELECTRIC |
|---|---|---|
| Chập cháy âm tường | Nối dây trong ống ngầm (cấm kỵ), dây kém chất lượng bị lão hóa. | Tuyệt đối không nối dây trong ống. Đo Megger Test 100% các line dây trước khi đấu nối. |
| Tai nạn điện giật | Hệ thống tiếp địa (Earthing) sơ sài, R > 10 Ohm. Không lắp ELCB. | Thi công bãi tiếp địa chuẩn (R < 4 Ohm). Bắt buộc lắp Aptomat chống giật cho các line ổ cắm. |
| Xung đột hệ thống | Ống nước đi qua tủ điện, dầm đâm ống gió do thiết kế 2D chồng chéo. | Sử dụng công nghệ BIM 3D Coordination để xử lý 100% xung đột trên máy tính. |
| Vật tư giả/kém | Nhà thầu tráo đổi vật tư để tăng lợi nhuận. | Cam kết CO/CQ chính hãng. Phạt 200% hợp đồng nếu phát hiện vật tư giả. |
🚀 Quy Trình Triển Khai Dịch Vụ 6 Bước (Workflow)
Minh bạch – Chuyên nghiệp – Đúng tiến độ
Câu Hỏi Thường Gặp (FAQ)
Thời gian bảo hành hệ thống MEP tại KTH Electric là bao lâu?
Chúng tôi cam kết bảo hành tiêu chuẩn 12-24 tháng cho toàn bộ hệ thống. Với các thiết bị chính hãng (như máy biến áp, tủ điện), thời gian bảo hành theo quy định của nhà sản xuất. Đặc biệt, KTH Electric có dịch vụ bảo trì hệ thống điện 24/7 trọn đời công trình.
Làm sao để kiểm tra chất lượng thi công điện âm tường?
Bạn cần yêu cầu nhà thầu thực hiện nghiệm thu đường ống trước khi trát tường. Sau khi kéo dây, BẮT BUỘC phải yêu cầu đo điện trở cách điện (Megger Test) và chụp ảnh/quay phim lưu lại làm hồ sơ hoàn công.
KTH Electric có nhận thi công các tỉnh xa không?
Có. KTH Electric có đội ngũ kỹ sư và năng lực triển khai các dự án MEP trên toàn quốc, đặc biệt là các khu công nghiệp và dự án nghỉ dưỡng.
LỜI KẾT
Thi công điện MEP là sự kết hợp giữa khoa học chính xác, kỷ luật thép và lương tâm nghề nghiệp. Một hệ thống tốt là hệ thống hoạt động âm thầm, bền bỉ và an toàn đến mức bạn “quên” đi sự tồn tại của nó. Đừng vì ham rẻ trước mắt mà đánh đổi sự an toàn của cả công trình. Hãy đầu tư xứng đáng cho “trái tim” của ngôi nhà bạn.
BẠN CẦN TƯ VẤN GIẢI PHÁP MEP TỐI ƯU NHẤT?
Đội ngũ kỹ sư 20 năm kinh nghiệm của KTH Electric sẵn sàng hỗ trợ bóc tách khối lượng, tư vấn giải pháp BIM và tối ưu chi phí cho dự án của bạn ngay hôm nay.
