Quy Trình Lắp Đặt Điện Nhà Xưởng Chuẩn Kỹ Thuật Gồm 3 Giai Đoạn Cốt Lõi

Khác với điện dân dụng, hệ thống điện công nghiệp yêu cầu sự chính xác tuyệt đối trong tính toán và thi công. Hệ thống thường hoạt động ở điện áp 3 pha 380V-415V, thậm chí là điện trung thế 22kV, với công suất lớn từ vài trăm kVA đến hàng nghìn kVA.

Hệ thống điện đạt chuẩn quốc tế phải giải quyết được bài toán “Tam giác cân” trong kỹ thuật điện:

• ✔Đủ tải và Dự phòng (Capacity): Hệ thống không chỉ đủ công suất cho máy móc hiện tại mà phải có hệ số dự phòng (thường là 20-30%). Điều này giúp bạn dễ dàng mở rộng dây chuyền sản xuất trong tương lai mà không cần đục phá hạ tầng để đi lại dây. Chúng tôi thường sử dụng các phần mềm mô phỏng như ETAP để tính toán dòng tải (Load flow) chính xác.
• ✔Chất lượng điện năng (Power Quality): Đây là yếu tố ít chủ đầu tư để ý nhưng cực kỳ quan trọng. Hệ thống phải đảm bảo cân bằng pha, xử lý sóng hài (harmonics) sinh ra từ các biến tần để tránh làm nóng cáp và gây nổ tụ bù. Đặc biệt, hệ số công suất cosφ phải luôn > 0.9 để doanh nghiệp không bị phạt tiền mua công suất phản kháng từ điện lực.
• ✔An toàn & Chọn lọc (Selectivity): Khi có sự cố ngắn mạch ở một máy con, chỉ Aptomat nhánh đó nhảy, tuyệt đối không được làm nhảy Aptomat tổng (MCCB/ACB) gây mất điện toàn nhà máy (Blackout). Đây là kỹ thuật phối hợp bảo vệ (Coordination study) mà chỉ các kỹ sư kinh nghiệm mới tính toán chuẩn xác.

Tại Sao Thi Công Hệ Thống Điện Công Nghiệp Khác Hoàn Toàn Điện Dân Dụng?

Nhiều chủ đầu tư mắc sai lầm khi nghĩ rằng thi công điện công nghiệp chỉ là phóng to quy mô của điện dân dụng. Thực tế, đây là hai lĩnh vực hoàn toàn khác biệt về bản chất kỹ thuật và yêu cầu chuyên môn.

Trong hệ thống điện nhà xưởng, chúng ta làm việc với máy biến áp công suất lớn từ 250kVA đến 2000kVA, nguồn điện trung thế 22kV cần được hạ xuống 380V/220V qua trạm biến áp riêng. Điều này đòi hỏi kỹ sư phải nắm vững kiến thức về điện trung thế, các thiết bị bảo vệ như tủ RMU (Ring Main Unit) và tính toán ngắn mạch chính xác để chọn CB có khả năng cắt dòng (Icu) phù hợp.

Một ví dụ điển hình: Khi thiết kế điện xưởng sản xuất cho nhà máy gia công nhựa, chúng tôi phải tính toán cả dòng hài bậc 3 từ máy ép phun (sử dụng biến tần VFD). Dòng hài này cộng dồn vào dây trung tính N, có thể làm dây nóng lên nguy hiểm dù dòng pha vẫn bình thường. Đây là kiến thức chuyên sâu mà thợ điện dân dụng không bao giờ gặp phải trong thực tế.

Các Hạng Mục Chính Của Hệ Thống Điện Động Lực Công Nghiệp

Hệ thống cơ điện (M&E) nhà xưởng là một cấu trúc phức tạp gồm nhiều phân hệ đan xen. Dưới đây là bóc tách kỹ thuật chi tiết các hạng mục cốt lõi mà nhà thầu thi công hệ thống tủ điện công nghiệp uy tín phải thực hiện:

Dịch Vụ Lắp Đặt Điện Động Lực Cho Nhà Máy Sản Xuất – Giải Pháp Toàn Diện

Với hơn 20 năm kinh nghiệm triển khai các dự án M&E tại Bình Dương, Đồng Nai, Long An và các tỉnh thành lớn, KTH Electric tự hào là nhà thầu thi công hệ thống tủ điện công nghiệp uy tín được nhiều tập đoàn FDI (Samsung, LG, Canon, Panasonic) tin tưởng lựa chọn.

Quy Trình Thi Công Cáp Nguồn Tổng & Hệ Thống Điện Nhẹ

Khác với chỉ thi công điện động lực đơn thuần, chúng tôi cung cấp giải pháp tích hợp đồng bộ cả hệ thống điện nhẹ bao gồm: mạng LAN/Data, camera an ninh IP, hệ thống báo cháy theo TCVN 5738 và kiểm soát ra vào (Access Control). Việc phối hợp thiết kế đồng bộ giữa các hệ thống này ngay từ giai đoạn đầu giúp tối ưu chi phí lắp đặt, tránh xung đột không gian và đảm bảo tính thẩm mỹ cao cho toàn bộ công trình.

Lắp Đặt Hệ Thống Điện Chiếu Sáng Công Nghiệp Chuẩn Lux

Lắp đặt hệ thống điện chiếu sáng công nghiệp không chỉ đơn giản là gắn đèn cho sáng. Theo TCVN 7114:2013, mỗi loại công việc và khu vực trong nhà xưởng yêu cầu độ rọi (Lux) khác nhau để đảm bảo năng suất lao động và an toàn mắt cho công nhân:

• Khu vực lắp ráp chính xác, kiểm tra QC: 750-1000 Lux
• Dây chuyền sản xuất chính, đóng gói: 300-500 Lux
• Kho hàng, khu vực chứa nguyên liệu: 150-200 Lux
• Lối đi, hành lang an toàn, cầu thang: 75-100 Lux

Đội ngũ kỹ sư KTH Electric sử dụng phần mềm chuyên dụng DIALux evo 10.0 để mô phỏng chiếu sáng 3D toàn bộ không gian nhà xưởng trước khi thi công, đảm bảo độ đồng đều ánh sáng (Uniformity Ratio) đạt chuẩn > 0.7 và chỉ số hoàn màu CRI > 80 phù hợp cho công việc cần phân biệt màu sắc chính xác. Đèn LED Highbay công suất 100W-240W với tuổi thọ L70 đạt 50,000 giờ giúp tiết kiệm 60-70% điện năng so với đèn cao áp thủy ngân (Metal Halide) cũ.

Quy Trình Thi Công Điện Nhà Xưởng 7 Bước Chuẩn TCVN

Tại KTH Electric, chúng tôi không bao giờ làm việc theo kinh nghiệm cảm tính. Mọi công đoạn từ khảo sát, thiết kế đến thi công và nghiệm thu đều tuân thủ quy trình kiểm soát chất lượng (QA/QC) nghiêm ngặt theo tiêu chuẩn ISO 9001:2015:

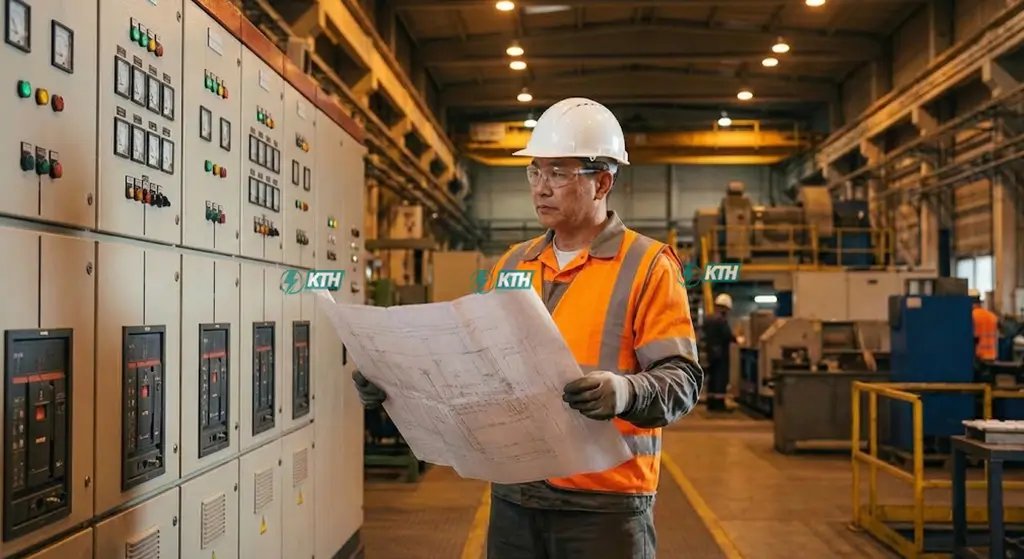

1. Khảo sát hiện trạng & Lập bản vẽ thiết kế:
   Kỹ sư của chúng tôi đến hiện trường đo đạc, lập sơ đồ đơn tuyến (Single Line Diagram) dựa trên công suất máy móc thực tế, tính toán phụ tải tương lai. Đây là bước tư vấn thi công cơ điện quan trọng nhất, quyết định 70% thành công của dự án.

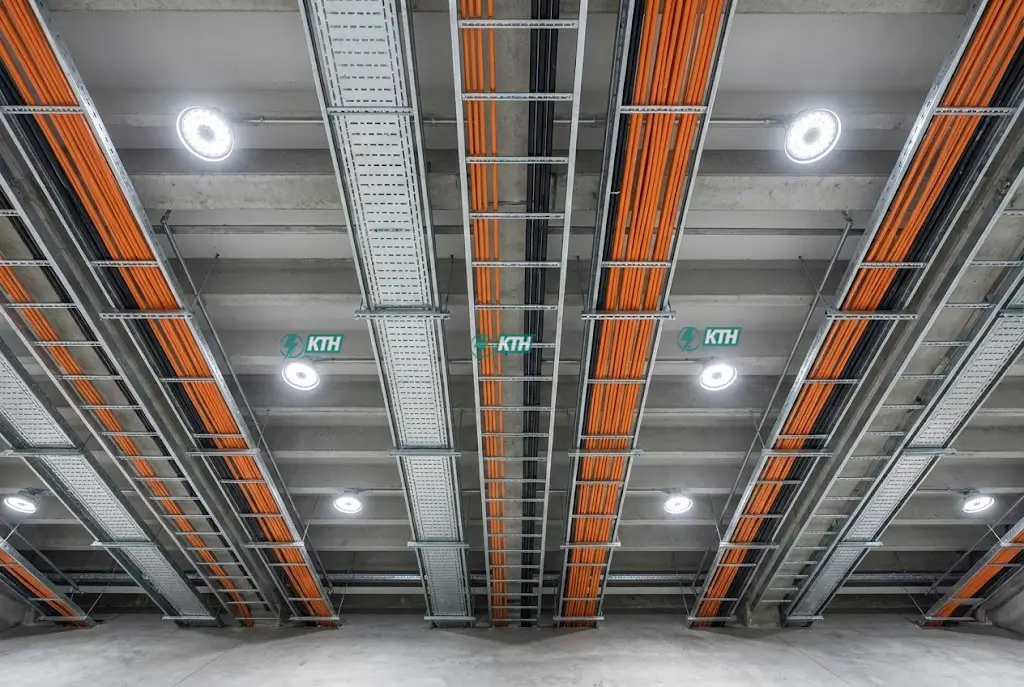

2. Thi công giá đỡ & Lắp Đặt Thang Máng Cáp:
   Định vị chính xác vị trí lắp giá đỡ bằng máy laser Leica, đảm bảo độ thẳng hàng ±5mm. Bắt buộc phải nối đất an toàn cho toàn bộ hệ thống thang máng cáp bằng dây đồng 16mm² theo TCVN 7447:2013.
3. Kéo rải cáp điện (Cable Pulling):
   Sử dụng ròng rọc hoặc máy tời điện chuyên dụng. Kỹ thuật viên phải phân biệt rõ đặc tính cáp CVV và CXV để chọn phương pháp kéo phù hợp, đảm bảo lực căng không vượt quá 50N/mm² tiết diện để tránh làm hỏng lõi đồng và vỏ cách điện.

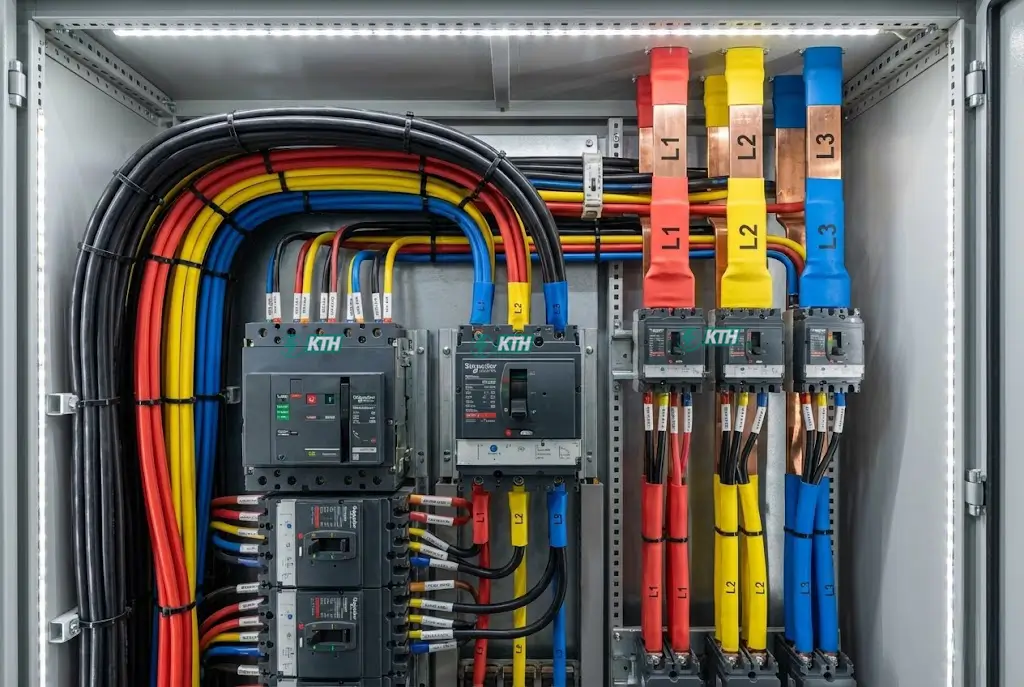

4. Đấu nối tủ điện (Cable Termination):
   Bấm đầu cos (cable lug) bằng kìm thủy lực 6-70 tấn, đảm bảo áp lực bấm đồng đều. Siết bu lông đấu nối thanh cái bằng cờ-lê lực (Torque wrench) theo moment siết chuẩn của nhà sản xuất (thường 20-60 N.m tùy kích cỡ), sau đó đánh dấu sơn niêm phong để kiểm tra định kỳ.
5. Thi Công Hệ Thống Tiếp Địa & Chống Sét:
   Thực hiện thi công tiếp địa bằng cọc đồng hoặc thép mạ đồng, hàn nối bằng phương pháp hàn hóa nhiệt (Exothermic Welding) để đảm bảo độ bền 30+ năm. Lắp đặt thiết bị chống sét lan truyền SPD (Surge Protective Device) tại tủ điện tổng và các tủ phân phối quan trọng.
6. Test Commissioning & Chạy thử hệ thống:
   Đo điện trở cách điện bằng Megger 1000V (kết quả phải ≥1MΩ), đo điện trở tiếp địa bằng Earth Tester Fluke 1625 (R < 4 Ohm theo TCVN 7447). Chạy thử tải 72 giờ liên tục, đo nhiệt độ các điểm nóng bằng Camera nhiệt Fluke Ti400 để phát hiện điểm yếu trước khi bàn giao.
7. Nghiệm thu & Bàn giao hồ sơ hoàn công:
   Bàn giao đầy đủ bản vẽ hoàn công (As-built drawing) bằng file CAD + PDF, CO/CQ (Certificate of Origin) vật tư chính hãng, biên bản đo kiểm và hướng dẫn vận hành bảo dưỡng phục vụ kiểm định PCCC.

Bảng Báo Giá Thi Công Điện Nhà Xưởng 2025 – 2026

Lưu ý: Đơn giá thi công điện nhà xưởng năm 2025 phụ thuộc vào thương hiệu thiết bị (Schneider Electric, LS, ABB, Chint), độ phức tạp công trình và điều kiện thi công tại hiện trường.

Đơn Giá Thi Công Điện Nhà Xưởng Năm 2025 – Phân Tích Chi Tiết

Để giúp chủ đầu tư có cái nhìn rõ ràng và minh bạch hơn, đây là bảng báo giá thiết kế thi công hệ thống điện chiếu sáng nhà xưởng cụ thể cho từng hạng mục công việc với các yếu tố ảnh hưởng:

⚠️ Lưu ý quan trọng: Nếu bạn nhận được báo giá thấp hơn 30-40% so với mức trung bình thị trường được nêu trên, hãy CỰC KỲ CẨN THẬN! Nhà thầu có thể đang cắt giảm chất lượng vật tư (ví dụ: chào cáp 50mm² nhưng thực tế dùng cáp thiếu ly chỉ còn 35mm² tiết diện thực, hoặc dùng CB/MCCB nhái không có khả năng cắt dòng ngắn mạch thực sự). Điều này rất nguy hiểm và có thể gây cháy nổ nghiêm trọng trong quá trình vận hành.

⚠️ Tránh Những Sai Lầm Kỹ Thuật “Chết Người” Gây Cháy Nổ

Trong hơn 20 năm đi sửa tủ điện công nghiệp và khắc phục sự cố cho hàng trăm nhà máy, đội ngũ kỹ sư KTH Electric thường xuyên gặp các lỗi nghiêm trọng sau đây – những sai lầm có thể dẫn đến hậu quả thảm khốc:

1. Chọn sai tiết diện dây trung tính (N) do sóng hài:Đây là lỗi phổ biến nhất trong các nhà máy có nhiều thiết bị điện tử công suất như biến tần, nguồn switching, đèn LED. Dòng điện sóng hài bậc 3 (150Hz) có tính chất đặc biệt là KHÔNG triệt tiêu nhau mà cộng dồn vào dây trung tính N, khiến dây N có thể nóng hơn cả dây pha dù thiết bị hoạt động cân bằng. Nhiều trường hợp dây N cháy đen trong khi dây pha vẫn bình thường.👉 Giải pháp chuyên sâu: Chọn dây trung tính N có tiết diện tiết diện dây pha (thậm chí 120-150% trong trường hợp nặng) nếu hệ thống có nhiều biến tần/đèn LED. Sử dụng bộ lọc hài (Harmonic Filter) hoặc máy biến áp cách ly (Isolation Transformer) để giảm sóng hài trước khi vào tủ điện tổng.

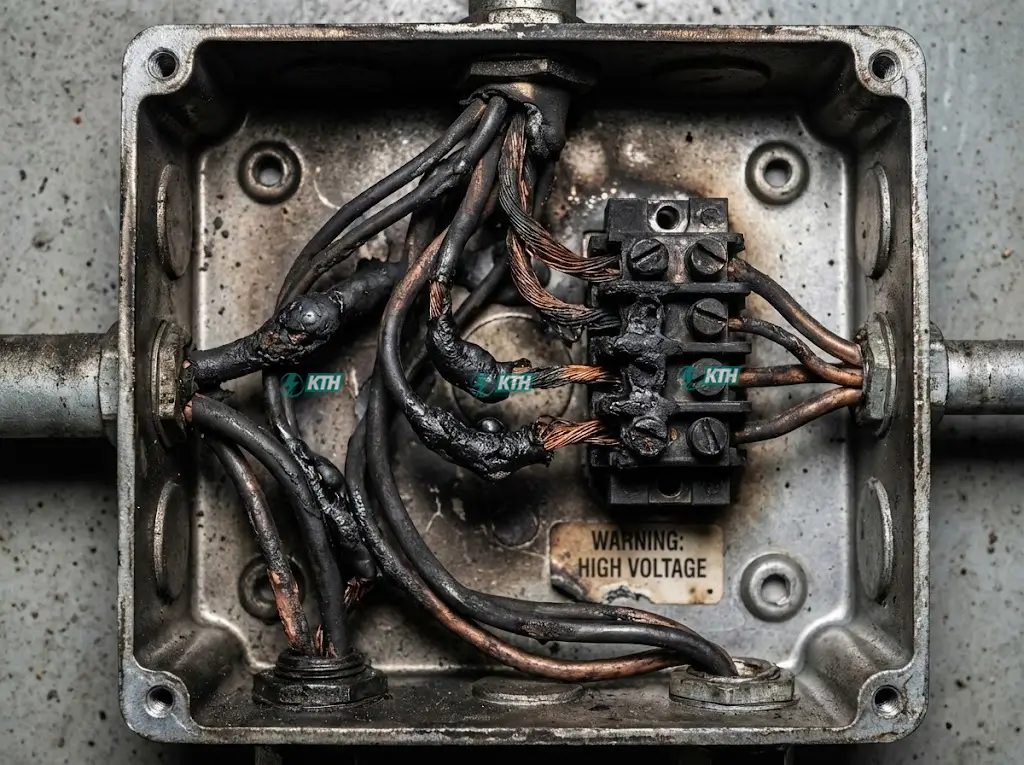

2. Mối nối lỏng lẻo (Loose Connection):Đây là nguyên nhân số 1 gây cháy tủ điện tổng MSB trong nhà máy. Khi bu lông đấu nối không được siết đủ moment lực hoặc bị lỏng theo thời gian do rung động máy móc, điện trở tiếp xúc tăng cao gây phát nhiệt cục bộ (theo định luật Joule: ). Nhiệt độ có thể lên đến 200-300°C làm chảy cách điện và gây cháy.



   👉 Giải pháp KTH Electric: Sử dụng cờ-lê lực (Torque Wrench) hiệu chuẩn định kỳ để siết bu lông theo đúng moment khuyến cáo của nhà sản xuất (thường 20-60 N.m tùy kích cỡ). Sau khi siết, đánh dấu sơn niêm phong để dễ phát hiện nếu bu lông bị lỏng. Kiểm tra định kỳ 6 tháng/lần bằng Camera nhiệt (Thermal Imaging) để phát hiện điểm nóng bất thường trước khi xảy ra sự cố.

3. Làm ẩu hệ thống tiếp địa – Thiếu trách nhiệm với tính mạng:Nhiều nhà thầu “chém gió” đóng cọc tiếp địa qua loa, không đo kiểm điện trở đất hoặc giả mạo biên bản. Khi điện trở tiếp địa cao (>10 Ohm), dòng rò điện không đủ lớn để kích hoạt aptomat chống giật (ELCB/RCCB), khiến vỏ thiết bị mang điện 220V mà không ai biết. Chạm vào = tử vong!👉 Giải pháp chuẩn KTH Electric: Thi công tiếp địa bằng cọc đồng hoặc thép mạ đồng chất lượng cao, đóng sâu 2.5-3m và hàn nối bằng phương pháp hàn hóa nhiệt (Exothermic Welding) chứ không hàn que thường. Đo kiểm bằng máy Earth Tester Fluke 1625 chuẩn xác, đảm bảo R < 4 Ohm theo TCVN 7447. Bàn giao biên bản đo có dấu kỹ sư và ảnh chụp hiện trường.
4. Không tích hợp hệ thống báo cháy và camera an ninh đồng bộ:Nhiều dự án tách rời việc thi công điện động lực và hệ thống điện nhẹ (báo cháy, camera), dẫn đến xung đột không gian lắp đặt, nhiễu điện từ ảnh hưởng tín hiệu và tốn chi phí sửa chữa sau này. Trong trường hợp cháy nổ, nếu hệ thống báo cháy không phát hiện kịp thời hoặc camera không ghi lại được nguyên nhân, thiệt hại sẽ rất lớn cả về tài sản lẫn con người.👉 Giải pháp tích hợp: Ngay từ giai đoạn thiết kế, KTH Electric phối hợp đồng bộ hệ thống điện động lực với camera an ninh IP PoE và hệ thống báo cháy địa chỉ (Addressable) theo TCVN 5738. Sử dụng thang máng riêng biệt hoặc ngăn cách chuẩn IEC 61537 để tránh nhiễu, đảm bảo toàn bộ hệ thống hoạt động ổn định và đồng bộ.

[KINH NGHIỆM] 5 Tiêu Chí Chọn Nhà Thầu Thi Công Hệ Thống Tủ Điện Công Nghiệp Uy Tín

Sau 20 năm làm việc trong ngành M&E, KTH Electric thấy rằng việc chọn nhà thầu điện công nghiệp uy tín quan trọng hơn nhiều so với giá thầu thấp nhất. Dưới đây là 5 tiêu chí BẮT BUỘC mà bạn cần đánh giá kỹ lưỡng khi chọn đối tác:

• 1. Năng lực thiết kế kỹ thuật chuyên sâu:

  Nhà thầu phải có đội ngũ kỹ sư điện có bằng cấp chuyên môn, biết tính toán sụt áp (Voltage Drop), phối hợp bảo vệ (Selectivity Study), tính toán dòng ngắn mạch (Short Circuit Analysis) và lựa chọn CB có Icu phù hợp. Yêu cầu xem bản vẽ mẫu (Single Line Diagram) của các dự án đã làm để đánh giá năng lực thực tế. Hỏi xem họ có sử dụng phần mềm tính toán chuyên nghiệp như ETAP, DIgSILENT hay không.

• 2. Nguồn gốc vật tư minh bạch, có CO/CQ đầy đủ:

  Yêu cầu cam kết bằng văn bản về thương hiệu và xuất xứ thiết bị (Schneider Electric, LS, ABB, Siemens…). Nhà thầu phải cung cấp được CO (Certificate of Origin – Giấy chứng nhận xuất xứ) và CQ (Certificate of Quality – Chứng nhận chất lượng) của nhà sản xuất cho TỪNG thiết bị quan trọng. TUYỆT ĐỐI không chấp nhận vật tư “tương đương” hoặc “hàng zin Trung Quốc” không rõ nguồn gốc.

• 3. Quy trình thi công an toàn và chứng chỉ hành nghề:

  Kiểm tra Giấy phép hoạt động xây dựng hạng 3 trở lên, Chứng chỉ an toàn điện do Bộ Công Thương cấp cho kỹ sư trưởng. Đội thi công phải được huấn luyện an toàn lao động (có chứng chỉ), trang bị đầy đủ thiết bị bảo hộ cá nhân (PPE) và tuân thủ QCVN 01:2020/BCT về an toàn lao động trong hoạt động xây dựng.

• 4. Pháp lý hoàn công và hồ sơ As-built đầy đủ:

  Nhà thầu phải cam kết cung cấp hồ sơ hoàn công (As-built Drawing) bằng file CAD + PDF, biên bản đo kiểm điện trở cách điện, biên bản đo điện trở tiếp địa, biên bản chạy thử tải có xác nhận của chủ đầu tư. Hồ sơ này CỰC KỲ QUAN TRỌNG để làm thủ tục nghiệm thu PCCC (Phòng Cháy Chữa Cháy) với Cảnh sát PCCC và phục vụ bảo trì sau này.

• 5. Chế độ bảo hành và hậu mãi dài hạn:

  Tối thiểu 12-24 tháng bảo hành cho toàn bộ hệ thống, không giới hạn số lần gọi bảo hành. Quan trọng hơn là phải có đội ngũ kỹ thuật phản ứng nhanh 24/7 (response time < 4 giờ) để xử lý sự cố khẩn cấp. Nên ký hợp đồng bảo trì định kỳ (6 tháng/lần) để phát hiện sớm tiềm ẩn rủi ro trước khi trở thành sự cố nghiêm trọng.

Tại Sao 500+ Doanh Nghiệp Và Nhà Máy Sản Xuất Chọn KTH Electric?

Trong hơn 2 thập kỷ hoạt động, KTH Electric tự hào là đối tác thi công hệ thống điện nhà xưởng tin cậy của hàng trăm doanh nghiệp từ SME đến tập đoàn đa quốc gia tại Việt Nam. Sự tin tưởng đó đến từ những cam kết và giá trị cốt lõi mà chúng tôi mang lại:

• ★

  Vật tư chính hãng 100%, không nhập hàng kém chất lượng:

  KTH Electric là đối tác phân phối và đại lý ủy quyền của các thương hiệu hàng đầu thế giới: Schneider Electric (Pháp), LS Electric (Hàn Quốc), ABB (Thụy Sĩ-Thụy Điển), Cadivi (Việt Nam). Chúng tôi cam kết cung cấp CO/CQ đầy đủ cho TỪNG sản phẩm, có thể tra cứu mã vạch/serial number trực tiếp trên website nhà sản xuất để xác minh tính xác thực.

• ★

  Quy trình an toàn tuân thủ nghiêm ngặt theo chuẩn quốc tế:

  100% kỹ sư và công nhân thi công của KTH Electric được đào tạo chuyên sâu và cấp chứng chỉ an toàn lao động. Chúng tôi áp dụng quy trình giám sát an toàn điện 5S tại công trường, sử dụng thiết bị bảo hộ cá nhân (PPE) đạt chuẩn EN, và tuân thủ QCVN 01:2020/BCT. Tỷ lệ tai nạn lao động = 0% trong suốt 10 năm qua.

• ★

  Hỗ trợ bảo trì và hậu mãi 24/7 trọn đời công trình:

  Không chỉ thi công xong là xong, KTH Electric cung cấp dịch vụ bảo trì định kỳ chuyên nghiệp và đội ngũ kỹ thuật ứng cứu khẩn cấp 24/7/365. Khi bạn gọi hotline, kỹ sư của chúng tôi sẽ có mặt trong vòng 4 giờ (nội thành) hoặc 8 giờ (ngoại thành) để xử lý sự cố. Chúng tôi cam kết đồng hành cùng doanh nghiệp trong suốt vòng đời vận hành của hệ thống điện.

• ★

  Dịch vụ tư vấn cải tạo, nâng cấp hệ thống điện cũ chuyên nghiệp:

  Nhiều nhà xưởng hoạt động 10-15 năm cần nâng cấp công suất hoặc cải tạo do hệ thống cũ xuống cấp. KTH Electric chuyên cung cấp dịch vụ tư vấn cải tạo nâng cấp hệ thống điện cũ trong nhà xưởng bằng phương pháp “hot-swap” – thay thế từng phần mà không cần dừng toàn bộ sản xuất, thi công vào ca đêm hoặc cuối tuần để không ảnh hưởng đến hoạt động kinh doanh.

• ★

  Cam kết tiến độ và bồi thường chậm tiến độ:

  Chúng tôi hiểu rằng thời gian là tiền bạc trong kinh doanh. KTH Electric cam kết bàn giao đúng tiến độ cam kết trong hợp đồng. Nếu chậm tiến độ do lỗi của chúng tôi, KTH sẵn sàng bồi thường phạt chậm tiến độ 0.1%/ngày trên tổng giá trị hợp đồng.
