Thiết Bị Chụp Ảnh Nhiệt Hồng Ngoại A-Z: Cách Chọn & So Sánh (2025)

Thiết bị chụp ảnh nhiệt hồng ngoại—hay còn gọi là camera nhiệt hoặc máy ảnh nhiệt—là một công cụ đo lường không tiếp xúc, có khả năng “nhìn thấy” bức xạ hồng ngoại vô hình mà mắt người không thể thấy. Nó chuyển đổi năng lượng này thành một hình ảnh trực quan (gọi là ảnh nhiệt hoặc thermogram), hiển thị sự phân bố nhiệt độ chi tiết trên bề mặt vật thể.

Trong lĩnh vực của tôi, đây là công cụ không thể thiếu trong bảo trì dự đoán. Nó cho phép phát hiện các điểm bất thường (như một máy biến áp bị quá nhiệt hoặc quá lạnh) trước khi chúng gây ra hỏng hóc hoặc cháy nổ.

Nếu bạn đang tìm kiếm máy ảnh nhiệt tốt nhất, ba thiết bị hàng đầu hiện nay cho các phân khúc khác nhau là FLIR C5 (nhỏ gọn, kiểm tra nhanh), Fluke Ti480 PRO (chuyên nghiệp, công nghiệp nặng) và Guide PC210 (hiệu năng/giá tốt nhất).

Nguyên Lý Hoạt Động Của Camera Tầm Nhiệt (Dành Cho Kỹ Sư)

Máy ảnh nhiệt hoạt động bằng cách thu nhận bức xạ hồng ngoại qua ống kính, chuyển đổi nó thành tín hiệu điện bằng cảm biến vi bolometer, sau đó xử lý và hiển thị tín hiệu đó thành một bản đồ nhiệt (ảnh nhiệt) trên màn hình.

Để biết cách sử dụng máy ảnh nhiệt hiệu quả, bạn phải hiểu nguyên lý cốt lõi của nó. Quá trình đo nhiệt không tiếp xúc này diễn ra gần như tức thì trong 4 bước:

• Thu nhận: Ống kính chuyên dụng (thường làm bằng Germanium) hội tụ bức xạ hồng ngoại từ vật thể vào cảm biến.
• Chuyển đổi: Cảm biến (thường là mảng cảm biến vi bolometer – microbolometer) đo lường năng lượng này. Mỗi pixel trên cảm biến thay đổi điện trở khi nhiệt độ thay đổi, tạo ra tín hiệu điện.
• Xử lý: Bộ xử lý lấy tín hiệu từ hàng chục ngàn pixel và tính toán giá trị nhiệt độ cho từng điểm.
• Hiển thị: Máy ảnh gán màu sắc cụ thể cho các dải nhiệt độ khác nhau (thông qua bảng màu – palette) và hiển thị thành ảnh nhiệt bạn thấy trên màn hình.

5 Thông Số Kỹ Thuật Quyết Định Khi Chọn Mua Máy Ảnh Nhiệt

5 thông số kỹ thuật quan trọng nhất quyết định chất lượng máy ảnh nhiệt là: (1) Độ Phân Giải Cảm Biến, (2) Độ Nhạy Nhiệt (NETD), (3) Dải Đo Nhiệt Độ, (4) Tính Năng Lồng Ghép Ảnh (MSX/IR-Fusion), và (5) Trường Nhìn (FOV).

Khi tìm kiếm nên mua máy ảnh nhiệt loại nào, hãy bỏ qua marketing và tập trung vào 5 thông số cốt lõi này.

Độ Phân Giải Cảm Biến (Resolution)

Độ phân giải là thông số quan trọng nhất, quyết định độ chi tiết của ảnh nhiệt. Độ phân giải càng cao (ví dụ: 640×480), bạn càng thấy rõ các vấn đề nhỏ từ khoảng cách xa hơn.

• Giải thích: Nhiều pixel hơn (ví dụ: 640×480) cho phép bạn thấy rõ các vấn đề nhỏ hơn (như một con ốc lỏng) từ khoảng cách xa hơn.
• Khuyến nghị của Kỹ sư:
  • 160×120 (FLIR C5): Tốt cho kiểm tra tủ điện (DB) ở cự ly gần, kiểm tra xây dựng cơ bản.
  • 256×192 (Guide PC210): Mức hiệu năng/giá tuyệt vời, đủ chi tiết cho hầu hết các tác vụ bảo trì trong nhà máy.
  • 640×480 (Fluke Ti480 PRO): Tiêu chuẩn vàng. Bắt buộc để kiểm tra an toàn các trạm biến áp, đường dây truyền tải điện trên cao.

Độ Nhạy Nhiệt (NETD – Noise Equivalent Temperature Difference)

Độ nhạy nhiệt (NETD) là khả năng phân biệt các chênh lệch nhiệt độ rất nhỏ. NETD càng thấp (ví dụ: < 50mK), hình ảnh càng mịn và càng phát hiện được các vấn đề tinh vi.

• Giải thích: NETD càng thấp, máy ảnh càng nhạy và hình ảnh càng “mịn”, ít nhiễu.
• Khuyến nghị của Kỹ sư:
  • NETD < 100mK: Tiêu chuẩn cho bảo trì điện (nơi chênh lệch nhiệt thường lớn, dễ thấy).
  • NETD < 50mK: Cần thiết cho các ứng dụng tinh tế như kiểm tra xây dựng để tìm lỗi cách nhiệt, phát hiện ẩm mốc hoặc rò rỉ nước, nơi chênh lệch nhiệt độ chỉ 1-2 độ.

Dải Đo Nhiệt Độ (Temperature Range)

Đây là khoảng nhiệt độ mà máy có thể đo chính xác (ví dụ: -20°C đến 650°C). Bạn phải chọn máy có dải đo phù hợp với ứng dụng của mình (ví dụ: không thể dùng máy 150°C để đo lò nung 500°C).

• Giải thích: Dùng máy có dải đo 150°C để đo lò nung 500°C sẽ không cho kết quả và có thể làm hỏng cảm biến.
• Khuyến nghị của Kỹ sư: Hầu hết các ứng dụng điện/cơ khí đều nằm trong dải -20°C đến 650°C.

Tính Năng Lồng Ghép Ảnh (MSX / IR-Fusion)

Đây là tính năng bắt buộc, lồng ghép chi tiết ảnh thật lên ảnh nhiệt (như MSX hoặc IR-Fusion). Nó giúp người dùng xác định chính xác vị trí của điểm nóng/lạnh trên thiết bị.

• Giải thích: Tính năng này lồng ghép các chi tiết từ ảnh thật (ảnh kỹ thuật số) lên trên ảnh nhiệt.
• Khuyến nghị của Kỹ sư: MSX (của FLIR) hoặc IR-Fusion (của Fluke) cho phép bạn nhìn thấy chính xác con ốc, nhãn mác, hoặc dây cáp đang gặp sự cố, giúp định vị và sửa chữa chính xác.

Trường Nhìn (FOV – Field of View)

FOV là góc nhìn của ống kính. Ống kính góc rộng (FOV lớn) dùng để quét nhanh khu vực lớn, trong khi ống kính tele (FOV hẹp) dùng để kiểm tra các mục tiêu nhỏ hoặc ở xa.

• Giải thích: Ống kính góc rộng (FOV lớn) cho phép quét nhanh các khu vực lớn (tường nhà). Ống kính tele (FOV hẹp) dùng để kiểm tra các mục tiêu nhỏ ở rất xa (mối nối trên đường dây cao thế).

Ứng Dụng Của Camera Nhiệt Trong Bảo Trì & Giám Sát

Camera nhiệt được dùng chủ yếu trong 4 lĩnh vực: (1) Bảo trì dự đoán & Kiểm tra điện (phát hiện quá nhiệt), (2) Kiểm tra cơ khí (phát hiện ma sát), (3) Kiểm tra tòa nhà & HVAC (phát hiện rò rỉ nhiệt, ẩm mốc), và (4) An ninh – giám sát ban đêm.

Đây là các ứng dụng thực tế mà tôi xử lý hàng ngày:

• Bảo Trì Dự Đoán & Kiểm Tra Điện: Đây là ứng dụng quan trọng nhất. Phát hiện sớm các điểm quá nhiệt do tiếp xúc lỏng, mất cân bằng pha, hoặc cầu dao quá tải trong tủ điện trước khi chúng gây cháy nổ.
• Kiểm Tra Cơ Khí: Phát hiện các vấn đề như ma sát quá mức trên động cơ, vòng bi nóng bất thường, hoặc các vấn đề trong hộp số và máy bơm.
• Kiểm Tra Tòa Nhà & Hệ Thống HVAC: Tìm kiếm rò rỉ nhiệt (mất năng lượng), lỗi cách nhiệt trong tường, và phát hiện độ ẩm hoặc rò rỉ nước tiềm ẩn có thể gây ẩm mốc. Bạn có thể tìm hiểu thêm về HVAC là gì tại đây.
• An Ninh & Giám Sát: Camera tầm nhiệt hoạt động trong bóng tối tuyệt đối, lý tưởng để phát hiện người hoặc vật thể trong điều kiện thiếu sáng.

Bạn Không Cần Mua Máy? Hãy Sử Dụng Dịch Vụ Của Chuyên Gia

Việc sở hữu máy không làm bạn thành chuyên gia. Để tránh chẩn đoán sai, bạn có thể sử dụng Dịch Vụ Scan Nhiệt Tủ Điện chuyên nghiệp để các kỹ sư được đào tạo thực hiện và cung cấp báo cáo chính xác.

Trước khi đi sâu vào việc so sánh các thiết bị đắt tiền, hãy xem xét điều này: sở hữu một chiếc máy ảnh nhiệt không làm bạn trở thành một chuyên gia. Việc phân tích và chẩn đoán sai lầm có thể còn nguy hiểm hơn là không kiểm tra.

Tại KTH Electric, chúng tôi cung cấp Dịch Vụ Scan Nhiệt Tủ Điện (Thermal Scan) chuyên nghiệp. Đội ngũ kỹ sư của chúng tôi được đào tạo bài bản, sử dụng các thiết bị cao cấp (như Fluke) và có kinh nghiệm để phát hiện chính xác các vấn đề mà bạn có thể bỏ lỡ, đi kèm với báo cáo và khuyến nghị khắc phục chi tiết.

Top 3 Thiết Bị Chụp Ảnh Nhiệt Tốt Nhất (Nếu Bạn Vẫn Muốn Tự Làm)

Ba thiết bị tốt nhất cho từng phân khúc là: FLIR C5 (nhỏ gọn, cơ bản), Fluke Ti480 PRO (chuyên nghiệp, công nghiệp nặng), và Guide PC210 (hiệu năng/giá tốt nhất).

Nếu bạn đã quyết tâm tự trang bị, đây là 3 lựa chọn hàng đầu, là câu trả lời cho câu hỏi “nên mua máy ảnh nhiệt loại nào” cho từng nhu cầu cụ thể.

FLIR C5 (Nhỏ Gọn & Di Động)

FLIR C5 là thiết bị “bỏ túi” hoàn hảo, tốt nhất cho kiểm tra nhanh tủ điện phân phối, hệ thống HVAC và xây dựng cơ bản nhờ tính năng MSX và kết nối WiFi.

• Thông số chính: 160×120 pixels, -20°C đến 400°C, FOV 54°x42°.
• Phân tích của Kỹ sư: Đây là thiết bị “bỏ túi” hoàn hảo, một máy ảnh nhiệt chuyên dụng cho xây dựng (cơ bản) và kiểm tra hệ thống HVAC. Tính năng MSX và kết nối WiFi (tải ảnh lên FLIR Ignite) làm cho nó cực kỳ hiệu quả để kiểm tra nhanh và lập hồ sơ tại chỗ.
• Sử dụng cơ bản: Bật máy, chọn chế độ MSX, điều chỉnh Emissivity, ngắm và chụp.

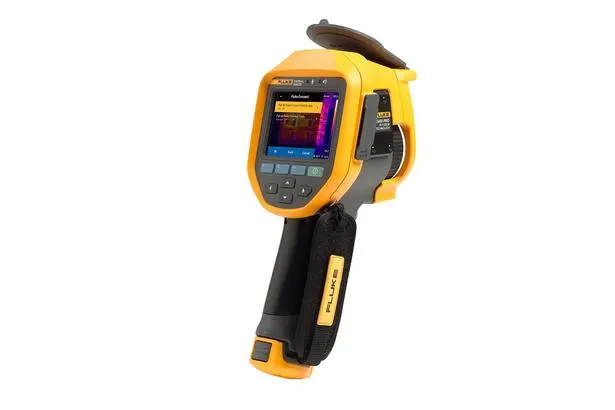

Fluke Ti480 PRO (Chuyên Nghiệp & Công Nghiệp Nặng)

Fluke Ti480 PRO là “tiêu chuẩn vàng” công nghiệp. Nó vượt trội nhờ độ phân giải 640×480 và tính năng LaserSharp Auto Focus, giúp loại bỏ lỗi đo do lấy nét sai.

• Thông số chính: 640×480 pixels, -20°C đến 1000°C, FOV 34°x24°.
• Phân tích của Kỹ sư: Khi so sánh máy ảnh nhiệt FLIR và Fluke ở phân khúc cao cấp, Fluke Ti480 PRO là “tiêu chuẩn vàng” công nghiệp. Độ phân giải 640×480 là tuyệt vời. Tính năng đắt giá nhất là LaserSharp Auto Focus; nó dùng laser để lấy nét chính xác, loại bỏ lỗi đo do lấy nét sai.
• Sử dụng cơ bản: Bật nguồn, dùng tia laser nhắm vào mục tiêu, máy tự động lấy nét. Chụp và quản lý trên phần mềm phân tích ảnh nhiệt Fluke Connect.

Guide PC210 (Hiệu Năng/Giá Tốt Nhất)

Guide PC210 là lựa chọn có hiệu năng/giá tốt nhất. Nó cung cấp độ phân giải 256×192 và độ nhạy 45mK, vượt trội so với các máy khác trong cùng tầm giá cho đội bảo trì nhà máy.

• Thông số chính: 256×192 pixels, -20°C đến 550°C, FOV 56°x48°.
• Phân tích của Kỹ sư: Nếu bạn cần một camera nhiệt giá rẻ dưới 20 triệu (hoặc nhỉnh hơn một chút) mà vẫn hiệu quả, hãy xem xét mã này. Đánh giá camera nhiệt Guide PC210 cho thấy nó vượt trội trong tầm giá về chất lượng ảnh nhiệt lõi (phân giải 256×192, nhạy 45mK), rất tốt cho các đội bảo trì nhà máy.
• Sử dụng cơ bản: Khởi động nhanh, chọn bảng màu, điều chỉnh Emissivity và chụp.

Bảng So Sánh Nhanh 3 Thiết Bị (Giá Tham Khảo 2025)

FLIR C5 (10-15 triệu) cho kiểm tra cơ bản. Guide PC210 (20-30 triệu) cho đội bảo trì nhà máy. Fluke Ti480 PRO (50-70 triệu) cho các ứng dụng công nghiệp nặng, chuyên nghiệp.

Thiết Bị	Độ Phân Giải (Specs)	Ưu Điểm	Nhược Điểm	Giá Tham Khảo (VND)	Ứng Dụng Chính (Ai nên mua?)
FLIR C5	160×120, -20-400°C	Nhỏ gọn, WiFi, MSX	Độ phân giải thấp	10 – 15 triệu	Kỹ sư giám sát, thợ HVAC, kiểm tra xây dựng cơ bản.
Fluke Ti480 PRO	640×480, -20-1000°C	SuperResolution, Laser Focus	Nặng, đắt	50 – 70 triệu	Máy ảnh nhiệt tốt nhất cho thợ điện công nghiệp, trạm biến áp.
Guide PC210	256×192, -20-550°C	Giá rẻ, phân giải tốt	Ít tính năng cao cấp	20 – 30 triệu	Đội bảo trì nhà máy, xưởng cơ khí cần hiệu năng/giá.

2 Sai Lầm Chết Người Dẫn Đến Đo Sai (Kinh Nghiệm 20 Năm)

Hai sai lầm nghiêm trọng nhất dẫn đến đo sai là: (1) Bỏ qua Độ Phát Xạ (Emissivity), đo sai trên vật liệu bóng, và (2) Nhầm lẫn với Phản Xạ Nhiệt, đọc nhầm nhiệt ảo từ vật thể khác.

80% kết quả đo sai là do người vận hành không hiểu hai khái niệm cốt lõi sau. Đây là hướng dẫn đọc ảnh nhiệt chính xác mà tôi luôn đào tạo cho kỹ sư mới.

Sai Lầm 1: Bỏ Qua Độ Phát Xạ (Emissivity)

Độ phát xạ (Emissivity) là khả năng phát ra nhiệt của vật liệu (0-1). Cài đặt sai (ví dụ: để 0.95 đo đồng bóng 0.1) sẽ cho kết quả nhiệt độ sai lệch hoàn toàn, có thể dẫn đến cháy nổ.

• Vấn đề là gì: Độ phát xạ của vật liệu là gì? Đó là khả năng của vật liệu phát ra nhiệt (từ 0 đến 1). Vật liệu mờ, sần sùi (sơn, băng keo điện) có E cao (E ~0.95). Vật liệu bóng (nhôm, đồng) có E rất thấp (E ~0.1 – 0.3).
• Tình huống thực tế (Chết người): Bạn để Emissivity mặc định (0.95) và chĩa vào thanh cái đồng (busbar) đang bóng loáng (có E thật là 0.1). Máy báo 40°C (an toàn), nhưng thực tế nó có thể đang là 150°C (sắp gây sự cố).
• Giải Pháp (Cách cài đặt độ phát xạ cho máy ảnh nhiệt):
  1. Luôn tra bảng độ phát xạ và điều chỉnh cài đặt “E” trên máy cho đúng vật liệu.
  2. Cách Tốt Nhất (Actionable): Ngắt điện an toàn, dán một miếng băng keo điện đen (E = 0.95) lên điểm cần đo. Chờ 30 phút cho ổn định nhiệt. Đo trên miếng băng keo đó.

Sai Lầm 2: Nhầm Lẫn Với Phản Xạ Nhiệt (Reflection)

Máy ảnh nhiệt đọc cả nhiệt phát ra (thật) và nhiệt phản xạ (ảo). Bề mặt bóng có thể phản chiếu nhiệt từ vật khác (như cơ thể bạn), tạo ra một điểm nóng ảo. Luôn thay đổi góc nhìn để kiểm tra.

• Vấn đề là gì: Một bề mặt bóng (cửa tủ điện inox) sẽ hoạt động như một cái gương nhiệt, phản chiếu nhiệt độ từ vật khác (như cơ thể bạn hoặc bóng đèn).
• Tình huống thực tế: Bạn thấy “điểm nóng” 90°C trên cửa tủ, nhưng thực tế đó chỉ là sự phản xạ của bóng đèn trên trần nhà.
• Giải Pháp (Actionable): Luôn thay đổi góc nhìn. Di chuyển máy ảnh qua trái/phải.
  • Nếu điểm nóng vẫn ở yên tại vị trí đó, đó là nhiệt thật.
  • Nếu điểm nóng di chuyển theo góc nhìn của bạn, đó 100% là nhiệt phản xạ.

Câu Hỏi Thường Gặp (FAQ)

Không, máy ảnh nhiệt không thể nhìn xuyên tường hay kính. Chúng hoạt động tốt trong bóng tối. Và để tránh đo sai, hãy luôn kiểm tra Emissivity, Phản xạ và Lấy nét.

Phân biệt súng bắn nhiệt (Pyrometer) và máy ảnh nhiệt?

Súng bắn nhiệt (pyrometer) chỉ đo nhiệt độ của một điểm duy nhất. Máy ảnh nhiệt (như FLIR C5) đo nhiệt độ của hàng ngàn điểm (ví dụ: 19,200 điểm) cùng lúc và hiển thị nó dưới dạng hình ảnh, giúp bạn thấy được bối cảnh và phát hiện vấn đề mà súng bắn nhiệt sẽ bỏ lỡ.

Máy ảnh nhiệt có nhìn xuyên tường được không?

Không. Nó chỉ đo nhiệt độ bề mặt của tường. Tuy nhiên, nó có thể phát hiện các dấu hiệu nhiệt trên tường do các vật thể trong tường gây ra (ví dụ: ống nước nóng, rò rỉ ẩm).

Máy ảnh nhiệt có hoạt động trong bóng tối không?

Có. Chúng hoạt động hoàn hảo trong bóng tối, vì chúng đo nhiệt chứ không đo ánh sáng. Đây là lý do chúng được dùng cho an ninh – giám sát.

Báo giá thiết bị chụp ảnh nhiệt hồng ngoại ở đâu?

Bạn nên liên hệ trực tiếp với các nhà phân phối ủy quyền của FLIR, Fluke, hoặc Guide tại Việt Nam để nhận báo giá và tư vấn kỹ thuật chính xác. Tránh mua hàng xách tay không rõ nguồn gốc vì sẽ không được hỗ trợ hiệu chuẩn (calibration) định kỳ.

Làm sao để tránh đo sai?

Luôn điều chỉnh Emissivity. (2) Luôn kiểm tra Phản xạ. (3) Luôn Lấy Nét (Focus) chính xác—hình ảnh mờ sẽ cho kết quả đo sai.

Disclaimer: Thông tin này được tổng hợp từ kinh nghiệm chuyên môn. Luôn tuân thủ các quy trình an toàn điện (như đeo bảo hộ PPE) khi thực hiện đo lường. Hãy tham khảo ý kiến của kỹ sư được chứng nhận khi thực hiện các đánh giá quan trọng. Để tìm hiểu thêm các kiến thức chuyên ngành, hãy truy cập mục của chúng tôi.
