THIẾT BỊ ĐÓNG CẮT (SWITCHGEAR):
CẨM NANG TOÀN TẬP TỪ NGUYÊN LÝ ĐẾN THỰC CHIẾN CHỌN MUA 2025
Kiểm duyệt: Chuyên gia Kỹ thuật điện (20 năm kinh nghiệm)

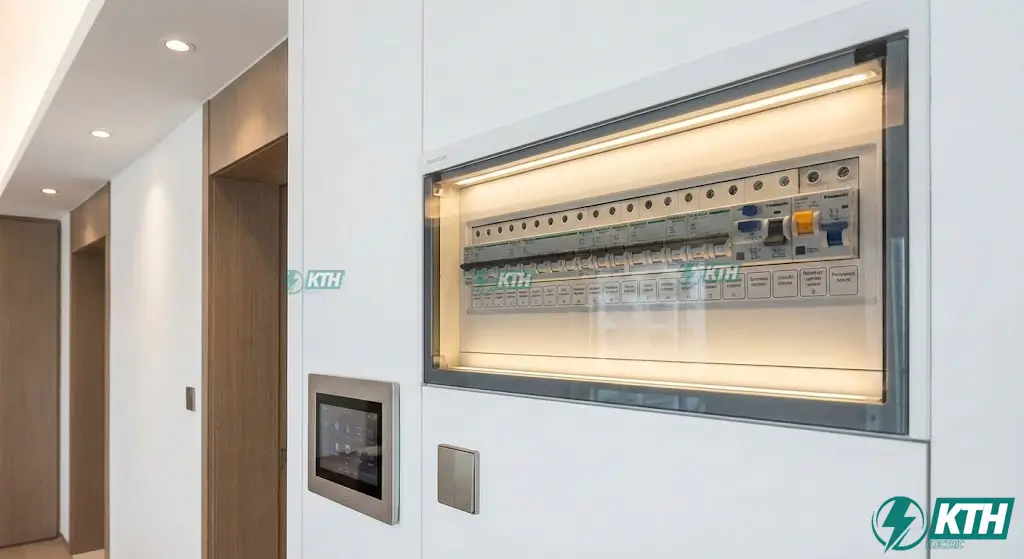

Hệ thống thiết bị đóng cắt đạt chuẩn là “trái tim” bảo vệ an toàn điện cho ngôi nhà của bạn. (Nguồn: KTH Electric)
🚨 CẢNH BÁO THỰC TẾ: Trong suốt hai thập kỷ làm nghề với hàng nghìn dự án cơ điện (M&E), tôi nhận thấy một thực tế đáng báo động: Hơn 60% các sự cố cháy nổ điện bắt nguồn từ việc lựa chọn và lắp đặt thiết bị đóng cắt sai kỹ thuật.
Bạn có thể chi hàng tỷ đồng cho nội thất, máy móc, nhưng nếu hệ thống bảo vệ mạch điện – “trái tim” của sự an toàn – bị xem nhẹ, rủi ro là không thể lường trước. Vậy thực chất thiết bị đóng cắt là gì? Tại sao MCB lại khác MCCB? Làm thế nào để chọn đúng thiết bị cho nhà xưởng hay gia đình để không bị “tiền mất tật mang”?
Bài viết này, được biên soạn bởi KTH Electric, sẽ không chỉ là lý thuyết suông. Đây là đúc kết kinh nghiệm thực chiến, giúp bạn từ một người mơ hồ trở thành người am hiểu tường tận về hệ thống bảo vệ điện.
I. Tổng quan về Thiết bị đóng cắt (Switchgear) – Hiểu đúng để dùng đúng
1. Thiết bị đóng cắt là gì?
Câu trả lời nhanh
“Thiết bị đóng cắt (Switchgear) là tổ hợp các khí cụ điện có chức năng đóng, ngắt, điều khiển, bảo vệ và cách ly mạch điện. Nó đóng vai trò như ‘người gác cổng’ tự động cắt nguồn điện khi xảy ra sự cố quá tải, ngắn mạch hoặc rò điện để bảo vệ con người và thiết bị.”
Nhiều người thường gọi chung là “cầu dao” hay “aptomat”, nhưng trong ngôn ngữ kỹ thuật chuyên ngành, thuật ngữ chính xác là Switchgear (Thiết bị đóng cắt).
Theo định nghĩa chuẩn nhất (tham chiếu tiêu chuẩn IEC), thiết bị này hoạt động như một hệ thống giám sát dòng điện 24/7. Nếu dòng điện hoạt động bình thường, nó cho phép dòng điện đi qua. Nhưng ngay khi xảy ra sự cố (quá tải điện, ngắn mạch, rò điện), nó phải lập tức can thiệp – cắt nguồn điện trong phần nghìn giây.
2. Ba chức năng cốt lõi không thể tách rời
💡 Tóm tắt: 3 chức năng vàng (Nguyên tắc 3C) là Control (Điều khiển) – Protection (Bảo vệ) – Isolation (Cách ly).
1. Điều khiển (Control)
Cho phép người vận hành chủ động đóng hoặc ngắt dòng điện khi cần bảo trì, sửa chữa hoặc thay đổi cấu hình hệ thống. Ví dụ: Bạn gạt aptomat để thay bóng đèn.
2. Bảo vệ (Protection)
Chức năng quan trọng nhất (tự động 100%):
- Quá tải: Dùng quá nhiều thiết bị cùng lúc.
- Ngắn mạch: Chập cháy dây pha (ổ điện chập).
- Dòng rò: Rò điện ra vỏ hoặc qua người.
3. Cách ly (Isolation)
Tạo khoảng hở vật lý an toàn sau khi ngắt. Đảm bảo không có phóng điện hồ quang, giúp kỹ thuật viên an toàn tuyệt đối khi thao tác phía sau thiết bị.

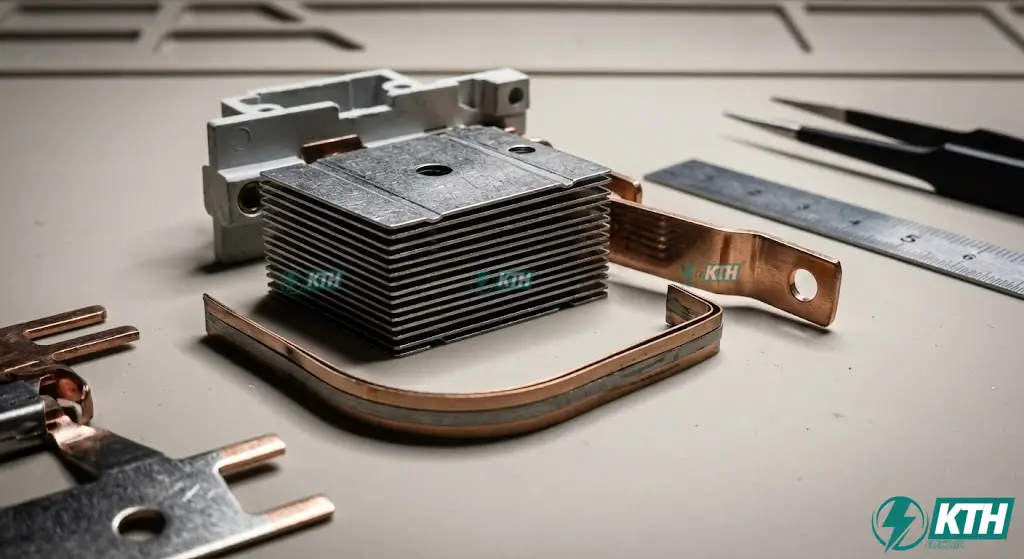

3. Cấu tạo chung – Bên trong “lớp vỏ nhựa” có gì?
Dù là một chiếc MCB nhỏ bé hay một máy cắt VCB khổng lồ trong trạm biến áp, chúng đều chia sẻ những thành phần cơ bản sau:[Image of switchgear components diagram]
II. Phân loại Thiết bị đóng cắt (Deep Dive Classification)
Để lựa chọn đúng, bạn cần biết thị trường đang có những loại nào. Chúng ta sẽ phân loại theo hai tiêu chí chính: Cấp điện áp và Cấu tạo/Môi trường dập hồ quang.
1. Phân loại theo cấp điện áp (Voltage Level)
[Image of low medium high voltage switchgear comparison]⚡ Có 3 cấp chính: Hạ thế (< 1kV – Dân dụng), Trung thế (1kV-52kV – Phân phối), và Cao thế (> 52kV – Truyền tải).
a. Thiết bị Hạ thế (LV Switchgear)
- Phạm vi: < 1000V xoay chiều. (Điện hạ thế là gì)
- Ứng dụng: Phổ biến nhất (Gia đình, văn phòng, nhà máy).
- Đại diện: MCB, MCCB, ACB, Contactor.
b. Thiết bị Trung thế (MV Switchgear)
- Phạm vi: 1kV đến 52kV. (Điện trung thế là gì)
- Ứng dụng: Trạm biến áp, khu công nghiệp, tòa nhà cao tầng.
- Đại diện: VCB, Máy cắt SF6, LBS.
c. Thiết bị Cao thế (HV Switchgear)
- Phạm vi: > 52kV (110kV, 220kV, 500kV). (Điện cao thế là gì)
- Ứng dụng: Truyền tải điện quốc gia.
- Đặc điểm: Hệ thống cực phức tạp, dùng khí SF6/Dầu.
2. Phân loại theo cấu tạo & Chức năng (Chi tiết nhất)
Đây là phần quan trọng nhất đối với người dùng và kỹ sư M&E khi thiết kế tủ điện phân phối.
a. MCB (Miniature Circuit Breaker) – Aptomat dạng tép
Chiến sĩ tiền trạm trong tủ điện dân dụng.
- Dòng định mức (In): Nhỏ, max 125A (Phổ biến: 6A, 10A, 16A…).
- Dòng cắt (Icu): Thấp (4.5kA, 6kA).
- Ứng dụng: Bảo vệ mạch nhánh (chiếu sáng, ổ cắm).
b. MCCB (Molded Case Circuit Breaker) – Aptomat dạng khối
Lựa chọn bắt buộc cho dòng điện lớn. Xem chi tiết: MCCB là gì.
- Dòng định mức (In): Rộng (10A – 1600A).
- Dòng cắt (Icu): Cao (10kA – 100kA).
- Ứng dụng: Aptomat tổng, bảo vệ động cơ.
c. ACB (Air Circuit Breaker) – Máy cắt không khí
“Trùm cuối” điện hạ thế. Dùng khí nén dập hồ quang. Xem thêm: ACB là gì.
- Dòng định mức: Cực lớn (630A – 6300A).
- Ứng dụng: Máy cắt tổng sau máy biến áp.
- Lưu ý: Dễ dàng bảo trì ACB nhờ thiết kế Draw-out.
d. Thiết bị chống dòng rò (RCCB, RCBO, ELCB)
An toàn điện chống giật (Ngưỡng an toàn 30mA).
- RCCB: Chỉ chống giật (Chi tiết RCCB).
- RCBO: 2 trong 1 (Chống giật + Quá tải) (Chi tiết RCBO).
- ELCB: Dạng khối, có bảo vệ rò đất (Chi tiết ELCB).
III. Nguyên lý hoạt động & Tiêu chuẩn kỹ thuật (Technical Depth)
Để trở thành người tiêu dùng thông thái hoặc một kỹ sư giỏi, bạn cần hiểu điều gì diễn ra bên trong thiết bị khi có sự cố. Tại sao nó lại biết lúc nào cần ngắt?
[Image of thermal magnetic circuit breaker diagram]🔥 Bảo vệ Nhiệt (Thermal)
Chuyên trị: Quá tải (Overload)
Cấu tạo: Sử dụng thanh lưỡng kim (Bimetal).
Nguyên lý: Khi dòng điện quá tải chạy qua lâu, thanh kim loại nóng lên, cong lại và tác động vào lẫy ngắt mạch.
*Đặc điểm: Có độ trễ (ngắt chậm) để tránh ngắt nhầm khi khởi động động cơ.
🧲 Bảo vệ Từ (Magnetic)
Chuyên trị: Ngắn mạch (Short Circuit)
Cấu tạo: Cuộn dây nam châm điện (Solenoid).
Nguyên lý: Dòng ngắn mạch tăng vọt tạo từ trường cực mạnh, hút lõi thép dứt khoát để ngắt mạch tức thì (phần nghìn giây).
Tiêu chuẩn quốc tế – Thước đo chất lượng
Đừng bao giờ mua thiết bị không đạt chuẩn. Tại KTH Electric, chúng tôi chỉ phân phối sản phẩm đạt chứng chỉ:
- ✅ IEC 60947-2 (Công nghiệp)
- ✅ IEC 60898-1 (Dân dụng)
- ✅ Tiêu chuẩn IP (Chống bụi/nước)
IV. So sánh các thiết bị đóng cắt phổ biến (Quyết định mua)
🤔 Bạn đang phân vân? Xem ngay bài viết chuyên sâu: Phân biệt MCB, MCCB, ELCB và RCBO

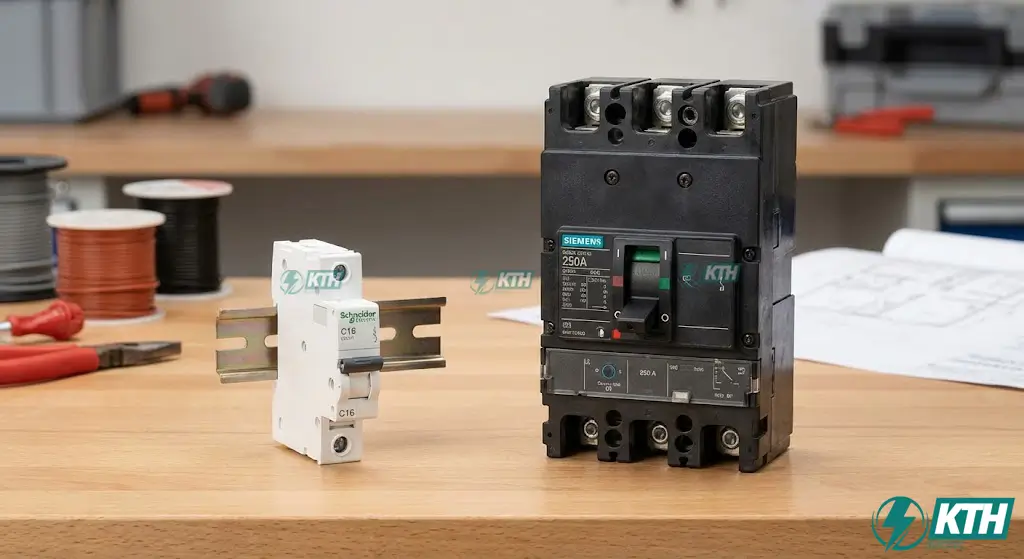

1. Đại chiến MCB vs MCCB: Khi nào dùng cái nào?
| Tiêu chí | MCB (Dạng tép) | MCCB (Dạng khối) |
|---|---|---|
| Dòng định mức (In) | Thấp (Max 125A) | Rất rộng (10A – 1600A) |
| Dòng cắt (Icu) | Thấp (4.5kA – 10kA) | Cao (10kA – 150kA) |
| Ứng dụng tối ưu | Mạch nhánh gia đình | Aptomat tổng, điện nhà xưởng |
| Giá thành | Rẻ | Đắt hơn |
🏡 Lời khuyên cho Gia đình
Dùng MCCB (30A-60A) làm Cầu dao tổng. Dùng MCB cho các phòng, máy lạnh, bếp từ.
🏭 Lời khuyên cho Nhà xưởng
Bắt buộc dùng MCCB cho các tủ điện MSB và động cơ. MCB chỉ dùng cho chiếu sáng văn phòng.
2. RCBO vs Combo (MCB + RCCB)
🔵 RCBO (Tất cả trong 1)
Ưu điểm: Gọn nhẹ, thẩm mỹ, tiết kiệm diện tích tủ điện vì tích hợp cả chống giật và quá tải trong 1 thiết bị.
Nhược điểm: Giá thành cao. Khi aptomat nhảy, khó biết chính xác do quá tải hay do rò điện để xử lý.
🟣 Combo (MCB + RCCB riêng biệt)
Ưu điểm: Giá thành thường rẻ hơn. Dễ chẩn đoán “bệnh”: Nếu MCB nhảy -> Quá tải/Ngắn mạch. Nếu RCCB nhảy -> Rò điện.
Nhược điểm: Tốn diện tích lắp đặt (chiếm nhiều module hơn).
3. ACB (Máy cắt không khí) vs VCB (Máy cắt chân không)
V. Top 5 Thương hiệu Thiết bị đóng cắt uy tín 2025
Dựa trên kinh nghiệm thay thế hàng nghìn thiết bị, đây là bảng xếp hạng từ KTH Electric:
1. Schneider Electric
(Pháp) – “Ông vua” phân khúc cao cấp.
Ưu điểm: Bền bỉ, dập hồ quang siêu nhanh. Xem sản phẩm Schneider.
2. Panasonic
(Nhật Bản) – Chuẩn mực gia đình.
Ưu điểm: Phổ biến, nhạy, RCBO rất tốt.
3. Mitsubishi Electric
(Nhật Bản) – “Nồi đồng cối đá”.
Ưu điểm: Chịu môi trường khắc nghiệt, mạnh về công nghiệp.
Các lựa chọn kinh tế:
- LS Electric (Hàn Quốc): Tốt nhất tầm giá trung.
- Sino / Vanlock (VN): Giá rẻ nhất, dễ mua.
VI. Hướng dẫn chọn mua Thiết bị đóng cắt chuẩn kỹ thuật
Tính toán dòng điện tiêu thụ (I làm việc)
Áp dụng công thức: I = P / U
Ví dụ: Bình nóng lạnh 2500W. Dòng điện I = 2500 / 220 ≈ 11.36 A. (Xem thêm: Cách tính công suất 3 pha).
Chọn Dòng định mức (In)
Quy tắc vàng: I tiêu thụ < I aptomat < I chịu tải dây dẫn.
Chọn lớn hơn 20-30%. Ví dụ trên (11.36A) -> Chọn MCB 16A hoặc 20A. Cần tham khảo bảng chọn dây dẫn.
Chọn Dòng cắt ngắn mạch (kA)
Dân dụng: Chọn tối thiểu 4.5kA hoặc 6kA.
Công nghiệp: Bắt buộc từ 10kA trở lên.
Kiểm tra hàng chính hãng
Quét mã QR, kiểm tra tem chống giả. Mua tại nhà phân phối uy tín như KTH Electric.
VII. Các lỗi thường gặp và Bảo trì
1. Aptomat nhảy liên tục
- Quá tải: Tắt bớt thiết bị.
- Ngắn mạch: Nổ “bụp”? -> STOP! Gọi thợ ngay.
- Xem chi tiết: Nguyên nhân CB nhảy liên tục.
2. Nóng hoặc kêu “rè rè”
Dấu hiệu tiếp xúc kém (Move điện). Cần siết lại ốc vít ngay để tránh cháy dây điện.
3. Bảo trì định kỳ
Nhà máy: Dùng camera nhiệt 3 tháng/lần.
Gia đình: Nhấn nút “Test” trên RCBO mỗi tháng.
Đừng Đánh Cược Với An Toàn Điện!
Đầu tư thiết bị đóng cắt chất lượng là mua “bảo hiểm” cho tính mạng gia đình bạn.
CÔNG TY TNHH KTH ELECTRIC
📍 Địa chỉ: 251 Phạm Văn Chiêu, Phường An Hội Tây, TP Hồ Chí Minh
☎️ Hotline Kỹ thuật: 0968.27.11.99
📧 Email: kthelectric.com@gmail.com
Câu Hỏi Thường Gặp (FAQs)
1. Aptomat chống giật có thay thế được aptomat thường không?
2. Nên lắp aptomat tổng cho gia đình bao nhiêu Ampe?
3. Tại sao aptomat chống giật hay nhảy khi trời nồm?
4. Aptomat 1 cực (1P) và 2 cực (2P) khác nhau thế nào?
• 1P: Chỉ cắt dây lửa (L). Nếu đấu nhầm, tắt CB vẫn còn điện ở thiết bị -> Rất nguy hiểm.
• 2P: Cắt đồng thời cả dây lửa (L) và dây trung tính (N) -> An toàn tuyệt đối. Khuyên dùng cho aptomat tổng và bình nóng lạnh. Xem chi tiết: Aptomat 1 pha 2 cực là gì.
5. Tuổi thọ của thiết bị đóng cắt là bao lâu?
