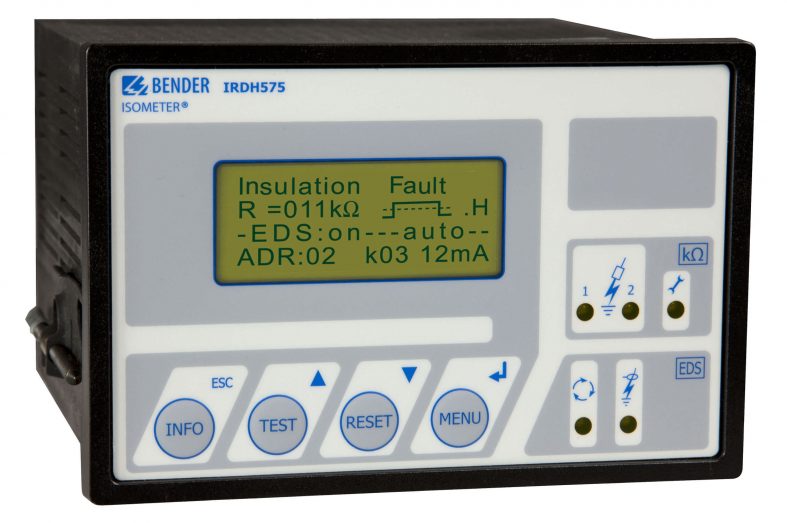

Thiết Bị Giám Sát Cách Điện IMD (A-Z): Nguyên Lý, Ứng Dụng & Cách Chọn Model

Thiết bị giám sát điện trở cách điện (IMD – Insulation Monitoring Device), hay Relay giám sát cách điện, là một thiết bị an toàn cốt lõi trong giải pháp giám sát cách điện cho các hệ thống điện trọng yếu. Nó thực hiện giám sát cách điện online (liên tục) để phát hiện sớm các sự cố chạm đất (Ground Fault) hoặc lỗi cách điện tiềm ẩn.

Đây là yếu tố then chốt giúp ngăn ngừa nguy cơ điện giật, nguy cơ cháy nổ và duy trì hoạt động ổn định (Downtime) mà không cần ngắt điện.

Nhưng IMD là gì? Tại sao nó bắt buộc phải có trong bệnh viện, phòng mổ và trung tâm dữ liệu (Data Center)? Làm thế nào để chọn đúng model (như Bender IRDH375 hay Schneider IMD-IM400) cho hệ thống AC/DC, y tế hay trạm sạc xe điện (EV)? Bài viết này sẽ giải đáp toàn bộ.

“Nỗi Đau”: Tại Sao CB Chống Giật (RCD) “Vô Dụng” Trong Phòng Mổ?

Hiểu lầm tai hại: Nhiều người nghĩ CB chống giật 30mA (RCCB/RCBO) có thể bảo vệ mọi hệ thống. Điều này SAI HOÀN TOÀN với hệ thống y tế. RCD sẽ KHÔNG THẤY và KHÔNG NHẢY khi có lỗi cách điện đầu tiên trong hệ thống IT.

• Nguy cơ Gián Đoạn (Downtime): Trong hệ thống TT/TN thông thường, lỗi chạm đất sẽ làm CB nhảy, gây mất điện. Điều này là thảm họa nếu xảy ra khi máy trợ thở đang hoạt động.
• Nguy cơ Điện Giật (Microshock): Bệnh nhân trong phòng mổ (đặc biệt khi phẫu thuật tim) cực kỳ nhạy cảm. Một dòng rò (Leakage Current) siêu nhỏ, chỉ từ 10 micro-ampe (µA) đi thẳng vào tim có thể gây rung tâm thất (gọi là Microshock). Trong khi đó, RCD chỉ tác động ở 30 mili-ampe (mA) – gấp 3.000 lần.

Kết luận: Hệ thống điện thường quá nguy hiểm và không đủ tin cậy cho các khu vực y tế trọng yếu (Nhóm 2).

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Giải Pháp Toàn Diện: Hệ Thống Nối Đất IT + Thiết Bị IMD

Để giải quyết cả 2 vấn đề (An toàn & Liên tục), tiêu chuẩn IEC 60364-7-710 (và TCVN 7447) bắt buộc các khu vực y tế Nhóm 2 (phòng mổ, ICU) phải sử dụng một hệ thống giám sát cách điện kết hợp:

• Biến áp cách ly (Isolation Transformer): Tạo ra Hệ thống nối đất IT (IT Network) – nguồn điện được cách ly hoàn toàn khỏi đất.
• Thiết bị IMD: “Người lính gác” cho hệ thống IT.

Hệ Thống Nối Đất IT Là Gì?

Hệ thống nối đất IT là gì? Khác với hệ thống TT, TN, hệ thống IT (Isolated Terra) là hệ thống mà nguồn điện (thứ cấp của biến áp cách ly) được cách ly hoàn toàn khỏi đất.

Ưu điểm: Khi lỗi chạm đất đầu tiên xảy ra (dây pha chạm vỏ máy), dòng sự cố là CỰC KỲ NHỎ (chỉ vài mA) vì không có mạch kín về nguồn. Dòng này quá nhỏ để làm nhảy CB và không đủ gây Microshock.

Kết quả: Hệ thống vẫn TIẾP TỤC VẬN HÀNH BÌNH THƯỜNG. Ca mổ không bị gián đoạn, bệnh nhân an toàn.

Nguyên Lý Hoạt Động Của IMD (Insulation Monitoring Device)

Vì hệ thống không tự động ngắt, chúng ta cần IMD để cảnh báo. Nguyên lý hoạt động của hệ thống giám sát cách điện là:

1. Bơm tín hiệu: IMD (tuân thủ IEC 61557-8) liên tục “bơm” một tín hiệu đo (DC hoặc xung) vào hệ thống.
2. Đo điện trở: Thiết bị đo dòng tín hiệu rò rỉ và tính toán ra tổng điện trở cách điện (R_iso) của toàn hệ thống theo thời gian thực (đơn vị: kΩ hoặc MΩ).
3. Cảnh báo (Không cắt): Khi điện trở cách điện thấp (ví dụ: < 50 kΩ), IMD sẽ KÍCH HOẠT CẢNH BÁO (đèn, còi), báo “Hệ thống điện bị báo lỗi chạm đất đầu tiên”. Kỹ sư sẽ sửa lỗi này *sau khi* ca mổ kết thúc.

Ứng Dụng & Cách Chọn Model IMD Chuyên Dụng

Mỗi hệ thống có một yêu cầu khác nhau. Việc so sánh các phương pháp giám sát cách điện và chọn đúng model IMD là rất quan trọng.

Ứng Dụng 1: Y Tế (Bệnh viện, Phòng mổ) – Yêu Cầu Cao Nhất

• Yêu cầu: Bắt buộc tuân thủ IEC 60364-7-710. Cần giám sát cách điện cho phòng mổ với độ chính xác cao và ngưỡng cảnh báo thấp (thường là 50 kΩ).
• Tính năng cần có: Giám sát quá tải và nhiệt độ của biến áp cách ly. Phải có hệ thống cảnh báo từ xa.
• Model tiêu biểu: Schneider Vigilohm (IMD-IM400 series) hoặc các dòng của Bender, được thiết kế chuyên biệt cho y tế.

Ứng Dụng 2: Công nghiệp Nặng & Tàu Biển (Hệ thống AC/DC)

• Yêu cầu: Giám sát cách điện ngành dầu khí, nhà máy điện, tàu thủy, nơi có hệ thống IT phức tạp (nguồn AC, nguồn DC, và biến tần).
• Tính năng cần có: Khả năng thích ứng với điện áp và tần số khác nhau. Tích hợp Modbus/RS485 để kết nối với hệ thống SCADA.
• Model tiêu biểu: Bender IRDH375 là model linh hoạt, giám sát cả mạng AC và DC.

Ứng Dụng 3: Trung Tâm Dữ Liệu & Trạm Sạc Xe Điện (EV)

• Yêu cầu: Cần giám sát cách điện cho Data Center để đảm bảo Uptime tuyệt đối. Cần giám sát cách điện cho hệ thống trạm sạc xe điện (nguồn sạc DC điện áp cao 0-1000V DC).
• Tính năng cần có: Chuyên dụng cho dải điện áp DC rộng, đáp ứng nhanh, tích hợp IoT để cảnh báo từ xa (Xu hướng 2025).
• Model tiêu biểu: Các dòng chuyên dụng cho sạc DC (như Blue Jay JY1000-EV) hoặc các dòng cao cấp cho Data Center.

So Sánh Nhanh 3 Ứng Dụng IMD

Hướng Dẫn Chọn Mua & Báo Giá Hệ Thống IMD

Lưu Ý Quan Trọng Khi Lựa Chọn

Khi tìm đơn vị cung cấp giải pháp giám sát cách điện, hãy hỏi rõ 4 yếu tố sau:

1. Hệ thống của bạn là gì? AC, DC, hay cả hai? Điện áp là bao nhiêu?
2. Tiêu chuẩn tuân thủ: Có bắt buộc tuân thủ tiêu chuẩn giám sát cách điện cho phòng mổ (IEC 60364-7-710) không?
3. Khả năng kết nối: Bạn có cần kết nối với BMS/SCADA không? (Cần Modbus/Ethernet).
4. Hiệu chuẩn (Calibration): Thiết bị IMD cần được kiểm tra định kỳ (hàng năm) để đảm bảo độ chính xác.

Báo Giá Hệ Thống Giám Sát Cách Điện

Một báo giá hệ thống giám sát cách điện hoàn chỉnh cho 1 khu vực (ví dụ: 1 phòng mổ) thường bao gồm 3 phần:

• 1. Biến áp cách ly y tế (Isolation Transformer): Chi phí phụ thuộc vào công suất (kVA).
• 2. Giá thiết bị giám sát điện trở cách điện (IMD): Chi phí cho bộ IMD trung tâm (như Schneider IMD-IM400).
• 3. Tủ điện & Phụ kiện: Bao gồm tủ điện, bộ cảnh báo từ xa, chi phí lắp đặt và bảo trì.
