Tiêu Chuẩn IEEE 519 Là Gì? Hướng Dẫn Tuân Thủ Giới Hạn Sóng Hài Mới Nhất (2025)
Trong kỷ nguyên công nghiệp 4.0, khi hệ thống biến tần (VFD), bộ khởi động mềm, và các nguồn năng lượng tái tạo như hệ thống điện năng lượng mặt trời (Solar) trở thành “trái tim” vận hành của mọi nhà máy, thì một vấn đề kỹ thuật nghiêm trọng đang âm thầm diễn ra: Sóng hài (Harmonics).
Ví sóng hài như “cholesterol” trong mạch máu hệ thống điện không hề sai. Nó âm thầm phá hủy thiết bị, gây nóng đường dây và tạo ra sự lãng phí năng lượng khổng lồ mà doanh nghiệp phải trả tiền hàng tháng. Để kiểm soát “căn bệnh” này, Viện Kỹ sư Điện và Điện tử (IEEE) đã ban hành bộ tiêu chuẩn IEEE 519: “Recommended Practice and Requirements for Harmonic Control in Electric Power Systems”.
“Đơn giản mà nói: Tiêu chuẩn IEEE 519 chính là ‘luật chơi’ công bằng giữa Điện lực (Utility) và Khách hàng (User), quy định mức độ ô nhiễm chất lượng điện năng tối đa mà nhà máy của bạn được phép ‘xả’ ra lưới điện công cộng.”

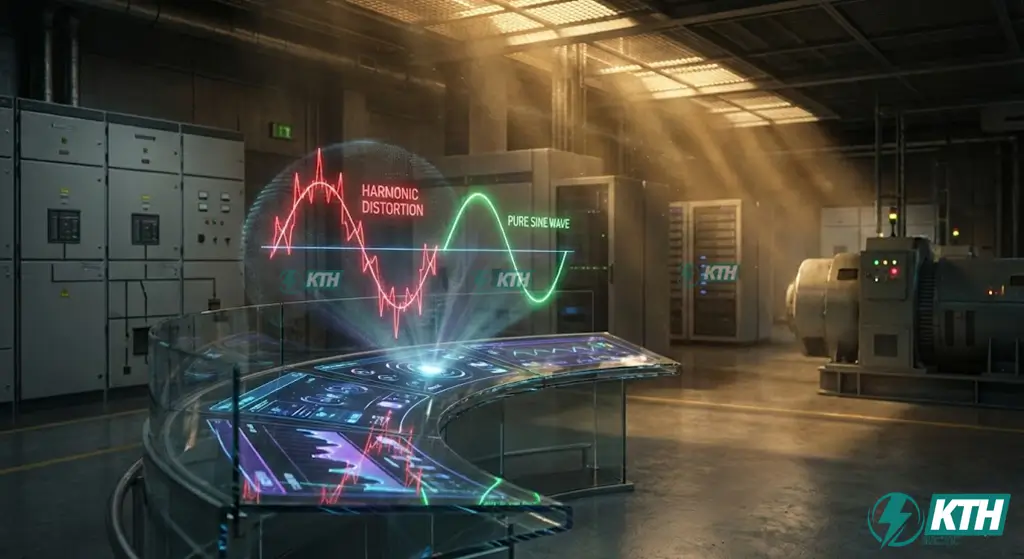

Sự khác biệt giữa nguồn điện sạch (xanh) và nguồn điện bị ô nhiễm sóng hài (đỏ) gây hư hỏng thiết bị.
1. Tại Sao Kỹ Sư Điện Phải “Nằm Lòng” Tiêu Chuẩn IEEE 519?
🎯 Câu trả lời nhanh:
Việc tuân thủ IEEE 519 không chỉ để tránh bị EVN phạt hay từ chối đấu nối, mà còn là giải pháp cốt lõi để bảo vệ thiết bị (tránh nổ tụ bù, nóng máy biến áp) và tiết kiệm chi phí điện năng thực tế. Đây là nền tảng của các Thông tư 39/2015/TT-BCT tại Việt Nam.
Nhiều kỹ sư M&E hoặc quản lý bảo trì thường có suy nghĩ chủ quan: “IEEE 519 là tiêu chuẩn của Mỹ, mình ở Việt Nam thì quan tâm làm gì?”. Đây là một sai lầm tai hại có thể khiến doanh nghiệp trả giá đắt.
Thực tế, Thông tư 39/2015/TT-BCT và Thông tư 30/2019/TT-BCT quy định về hệ thống điện phân phối của Bộ Công Thương Việt Nam được xây dựng dựa trên tham chiếu cốt lõi từ chính IEEE 519. Nếu bạn không hiểu tường tận IEEE 519, bạn sẽ không bao giờ hiểu cách để hệ thống của mình đạt chuẩn quy định của EVN (Tập đoàn Điện lực Việt Nam).
Việc tuân thủ nghiêm ngặt tiêu chuẩn này mang lại 3 giá trị sống còn cho doanh nghiệp:
EVN ngày càng siết chặt công tác kiểm tra. Các nhà máy có độ méo sóng hài cao vượt ngưỡng sẽ bị yêu cầu lắp đặt bộ lọc hoặc từ chối đấu nối, gây gián đoạn sản xuất.
Sóng hài là nguyên nhân số 1 gây quá nhiệt máy biến áp, nổ tụ bù và sai lệch tín hiệu PLC. Tuân thủ chuẩn giúp bảo trì hệ thống điện hiệu quả hơn.
Giảm sóng hài đồng nghĩa với giảm dòng điện RMS tổng, từ đó giảm tổn thất nhiệt vô ích trên dây dẫn (tổn thất I²R), giúp giảm hóa đơn tiền điện thực tế.
🆕 Cập Nhật Mới Nhất: IEEE 519-2022 Có Gì Khác Biệt?
Đa số tài liệu kỹ thuật trôi nổi trên mạng hiện nay vẫn chỉ đề cập đến bản IEEE 519-2014. Tuy nhiên, với tư cách là chuyên gia tư vấn kỹ thuật, tôi cần cập nhật ngay cho bạn về bản IEEE 519-2022 vừa được ban hành với những thay đổi mang tính chiến lược:
- ✔Nới lỏng giới hạn cho sóng hài bậc chẵn: Trước đây giới hạn này rất khắt khe (chỉ bằng 25% của bậc lẻ), nay đã được nới lỏng hơn vì các nghiên cứu thực tế cho thấy chúng ít gây hại hơn dự kiến ban đầu.
- ✔Quy định rõ về nguồn năng lượng phân tán (DERs): Điều này đặc biệt quan trọng cho các nhà máy có lắp đặt Điện mặt trời mái nhà (Rooftop Solar). Các bộ Inverter cũng là một nguồn phát sinh sóng hài tần số cao cần được kiểm soát.
2. Ba Khái Niệm Cốt Lõi “Sống Còn” Trong IEEE 519
Để đọc hiểu và áp dụng đúng bảng thông số của IEEE 519, bạn không thể chỉ nhìn vào con số một cách máy móc. Bạn phải hiểu “ngôn ngữ” kỹ thuật của nó. Dưới đây là 3 khái niệm mà nếu hiểu sai, bạn sẽ lãng phí hàng tỷ đồng đầu tư thiết bị lọc không cần thiết hoặc đầu tư xong vẫn bị phạt vì không đạt chuẩn.
2.1. PCC (Point of Common Coupling) – Điểm Đấu Nối Chung
⚠️ Lưu ý quan trọng:
IEEE 519 KHÔNG áp dụng cho từng thiết bị đơn lẻ. Nó chỉ áp dụng tại PCC – điểm giao nhận điện giữa Điện lực và Nhà máy.
Hãy khắc cốt ghi tâm điều này. Nếu bạn đo sóng hài ngay đầu ra của một chiếc biến tần và thấy méo hài dòng điện (THDi) lên tới 30-40%, đừng vội hoảng sợ. Điều đó chưa chắc đã là vi phạm IEEE 519.
- ●PCC là gì? Là điểm giao nhận điện năng giữa Điện lực (Bên bán) và Nhà máy (Bên mua). Vị trí này thường nằm tại điểm đo đếm (metering point) hoặc phía sơ cấp/thứ cấp của máy biến áp tổng, tùy thuộc vào việc ai là người sở hữu máy biến áp đó.
- ●Tại sao quan trọng? Sóng hài sinh ra từ các thiết bị nội bộ sẽ bị suy giảm và triệt tiêu bớt khi hòa vào hệ thống điện chung của nhà máy trước khi đi ra đến PCC. Bạn chỉ chịu trách nhiệm pháp lý về “chất lượng điện” tại hàng rào nhà máy của mình (PCC) mà thôi.
2.2. “Cạm Bẫy” Giữa THD và TDD (Crucial Distinction)
Đây là lỗi sơ đẳng nhưng phổ biến nhất trong giới kỹ thuật. Rất nhiều kỹ sư dùng máy đo cầm tay, thấy chỉ số THD báo cao và vội vàng kết luận hệ thống bị lỗi nghiêm trọng.
Vấn đề của THD: Khi nhà máy chạy non tải (ví dụ chỉ 10% công suất), dòng cơ bản rất nhỏ. Lúc này dù lượng dòng hài tuyệt đối không đổi, nhưng khi chia cho dòng cơ bản nhỏ, tỷ lệ % THD sẽ tăng vọt lên rất cao (có thể 100-200%). Nhưng con số này là “ảo”, vì dòng điện thực tế rất bé, không gây hại đáng kể cho lưới điện.
Khi chúng tôi thực hiện dịch vụ đo kiểm chất lượng điện năng tại một nhà máy dệt ở Bình Dương, lúc dây chuyền chỉ chạy 20% tải, đồng hồ báo THDi = 45%. Chủ đầu tư rất lo lắng và muốn lắp bộ lọc ngay. Tuy nhiên, khi chúng tôi tính toán quy đổi ra TDD, con số thực tế chỉ là 4.5%. Kết quả: Hệ thống hoàn toàn ĐẠT chuẩn IEEE 519.
Bài học: Nếu không phân biệt được THD và TDD, bạn sẽ dễ dàng bị các đơn vị bán thiết bị thiếu tâm dẫn dắt và phải mua bộ lọc sóng hài oan uổng.
2.3. SCR (Short Circuit Ratio) – Tỷ Số Ngắn Mạch
Lưới điện cũng giống như một con đường giao thông. Đường càng rộng (lưới khỏe) thì càng chịu được nhiều xe cộ (sóng hài) mà không bị tắc nghẽn. Chỉ số đo “độ khỏe” của lưới điện chính là SCR.
(Trong đó: ISC là Dòng ngắn mạch tại PCC; IL là Dòng tải cực đại)
- SCR cao (> 50, > 100): Lưới điện khỏe (gần trạm biến áp nguồn). IEEE 519 cho phép bạn “xả” nhiều sóng hài hơn (giới hạn TDD được nới lỏng).
- SCR thấp (< 20): Lưới điện yếu (xa nguồn, đường dây dài). IEEE 519 siết rất chặt (giới hạn TDD thấp) vì lúc này sóng hài rất dễ gây sụt áp và nhiễu loạn cho các thiết bị điện tử lân cận.
3. Bảng Tra Cứu Giới Hạn Sóng Hài IEEE 519 (Cập Nhật 2025)
Sau khi đã xác định được PCC và chỉ số SCR, bạn cần đối chiếu với các bảng dưới đây để biết hệ thống của mình có đang “vượt rào” hay không. IEEE 519 chia giới hạn làm hai phần riêng biệt: Điện áp (Trách nhiệm của nhà cung cấp điện) và Dòng điện (Trách nhiệm của khách hàng).
3.1. Giới Hạn Méo Dạng Điện Áp (Voltage Distortion Limits)
🎯 Quy tắc ngón tay cái:
Với lưới điện hạ thế thông thường (< 1kV), tổng độ biến dạng sóng hài điện áp (THDv) không được vượt quá 8.0%. Tuy nhiên, với các tải nhạy cảm như Bệnh viện hay Sân bay, con số này bị siết chặt xuống 3.0%.
| Cấp Điện Áp Tại PCC (V) | Sóng Hài Riêng Lẻ (%) | Tổng Biến Dạng (THDv %) |
|---|---|---|
| V ≤ 1.0 kV (Hạ thế) | 5.0% | 8.0% |
| 1 kV < V ≤ 69 kV (Trung thế) | 3.0% | 5.0% |
| 69 kV < V ≤ 161 kV | 1.5% | 2.5% |
| V > 161 kV (Cao thế) | 1.0% | 1.5% |
*Bảng 1: Trích xuất từ IEEE 519-2022. Lưu ý các hệ thống đặc biệt sẽ có quy định riêng.
3.2. Giới Hạn Méo Dạng Dòng Điện (Current Distortion Limits)
Đây là phần quan trọng nhất đối với các Nhà máy sử dụng nhiều biến tần. Giới hạn này phụ thuộc hoàn toàn vào tỷ số ngắn mạch SCR (ISC/IL).
| SCR (ISC/IL) | h < 11 | 11 ≤ h < 17 | 17 ≤ h < 23 | 23 ≤ h < 35 | 35 ≤ h | TDD (%) |
|---|---|---|---|---|---|---|
| < 20 (Lưới yếu) | 4.0 | 2.0 | 1.5 | 0.6 | 0.3 | 5.0% |
| 20 < 50 | 7.0 | 3.5 | 2.5 | 1.0 | 0.5 | 8.0% |
| 50 < 100 | 10.0 | 4.5 | 4.0 | 1.5 | 0.7 | 12.0% |
| 100 < 1000 | 12.0 | 5.5 | 5.0 | 2.0 | 1.0 | 15.0% |
| > 1000 | 15.0 | 7.0 | 6.0 | 2.5 | 1.4 | 20.0% |
*Bảng 2: Áp dụng cho lưới điện từ 120V đến 69kV. Các giá trị sóng hài bậc chẵn được giới hạn ở mức 25% của bảng trên.
4. IEEE 519 và Quy Định Tại Việt Nam (Thông tư 39 & 30)
Nhiều khách hàng hỏi tôi: “Anh Tuấn ơi, tôi làm theo chuẩn Việt Nam hay chuẩn Mỹ?”. Câu trả lời là: Chuẩn Việt Nam đang được xây dựng dựa trên nền tảng của chuẩn Mỹ.
Tại Việt Nam, văn bản pháp lý cao nhất điều chỉnh vấn đề này là Thông tư 39/2015/TT-BCT (Quy định hệ thống điện phân phối) và bản sửa đổi Thông tư 30/2019/TT-BCT.
- Về Điện áp (THDv): Thông tư 39 quy định tổng độ méo tại điểm đấu nối ≤ 6.5%. (Mức này nới lỏng hơn nhẹ so với 5.0% của IEEE 519, tạo điều kiện thuận lợi hơn cho doanh nghiệp Việt Nam).
- Về Dòng điện: Yêu cầu tuân thủ các giới hạn phát thải tương tự như cách tính toán TDD của IEEE 519.
Nếu hệ thống đo đếm của Điện lực phát hiện vi phạm, họ có quyền:
- Yêu cầu ngắt các thiết bị gây nhiễu ra khỏi lưới ngay lập tức.
- Từ chối nghiệm thu đóng điện (đặc biệt với dự án Solar Farm).
- Phạt vi phạm hợp đồng mua bán điện.

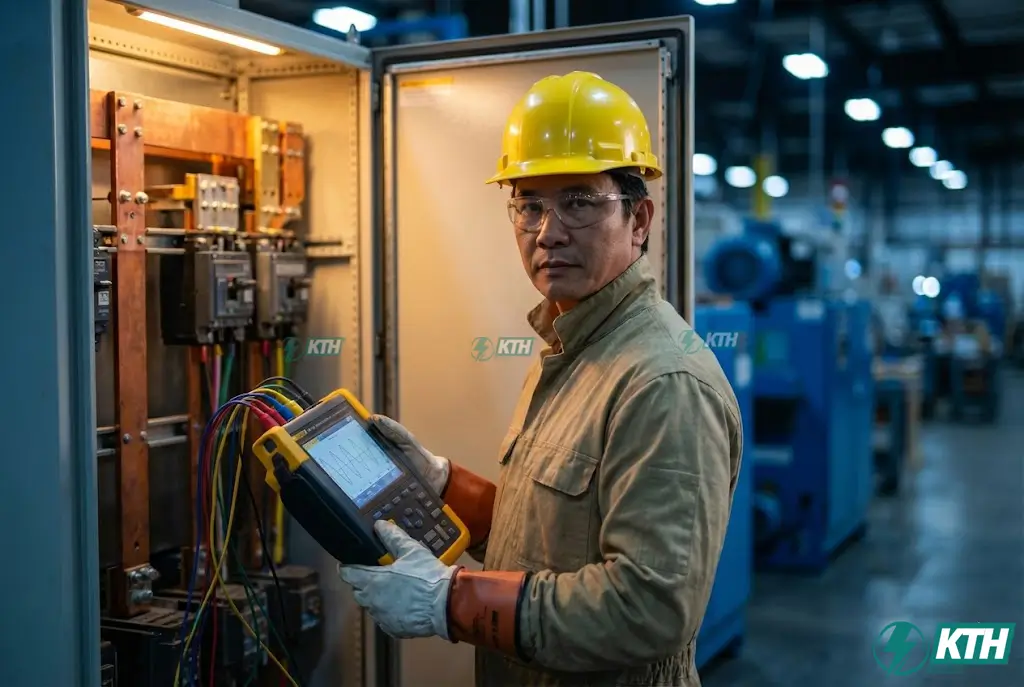

Kỹ sư KTH Electric thực hiện đo đạc phân tích phổ sóng hài (FFT) bằng thiết bị chuyên dụng Class A.
5. Quy Trình Đo Đạc & Đánh Giá Tuân Thủ (KTH Standard)
Để kết luận một nhà máy “Đạt” hay “Không Đạt”, không thể chỉ dùng một chiếc ampe kìm chuyên dụng đo trong 5 phút. IEEE 519 quy định quy trình đo đạc rất khắt khe mà chúng tôi luôn tuân thủ tuyệt đối khi cung cấp dịch vụ đo kiểm chất lượng điện năng:
Thiết Bị Đo (Class A)
Bắt buộc dùng máy phân tích đạt chuẩn IEC 61000-4-30 Class A (như Fluke 435-II, Hioki PW3198) để đảm bảo tính pháp lý khi tranh chấp.
Thời Gian Đo (7 Ngày)
Chu kỳ chuẩn là 07 ngày liên tục. Điều này giúp bao quát hết chu kỳ sản xuất (ca ngày, ca đêm, cuối tuần) và các biến động tải.
Quy Tắc “Phân Vị 95%”
IEEE 519 cho phép 5% số mẫu đo vượt ngưỡng (gai nhiễu tức thời). Nếu 95% dữ liệu còn lại nằm trong giới hạn ➔ ĐẠT.

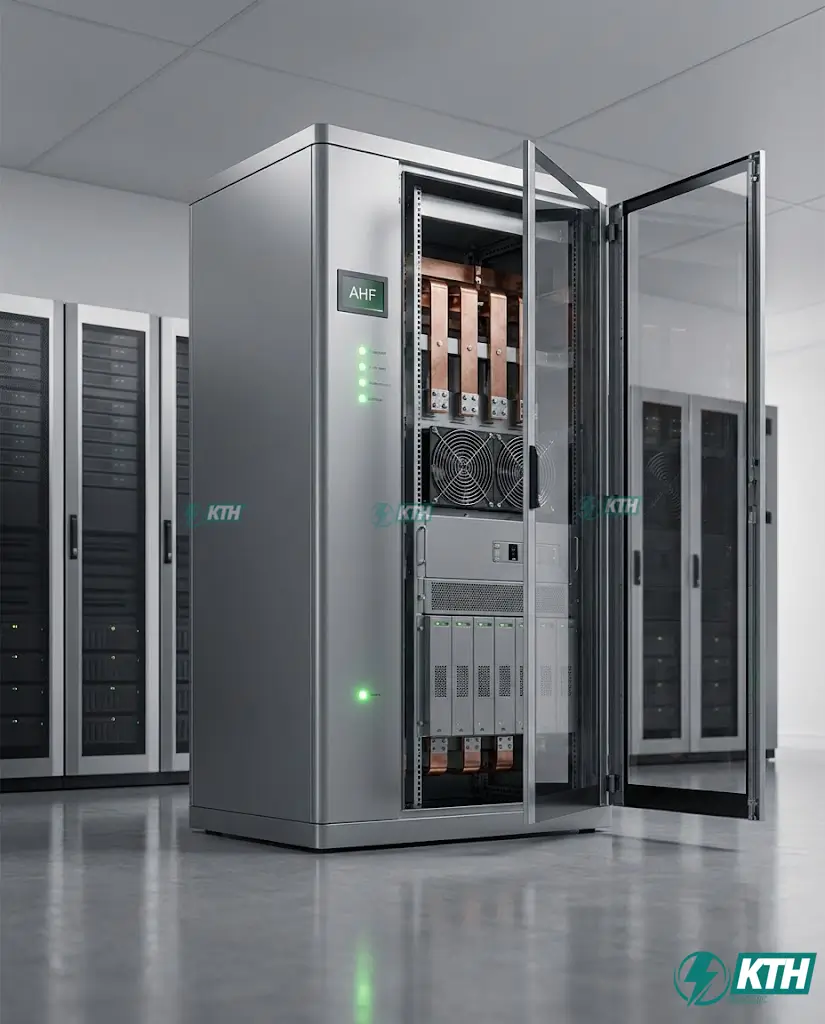

6. Giải Pháp Xử Lý Khi Không Đạt Chuẩn IEEE 519
Khi kết quả đo đạc cho thấy nhà máy của bạn đang “đỏ lòm” (vượt ngưỡng IEEE 519/Thông tư 39), bạn cần áp dụng ngay các giải pháp lọc sóng hài phù hợp. Đừng vội mua thiết bị đắt tiền nhất, hãy mua thiết bị hiệu quả nhất theo 3 cấp độ sau:

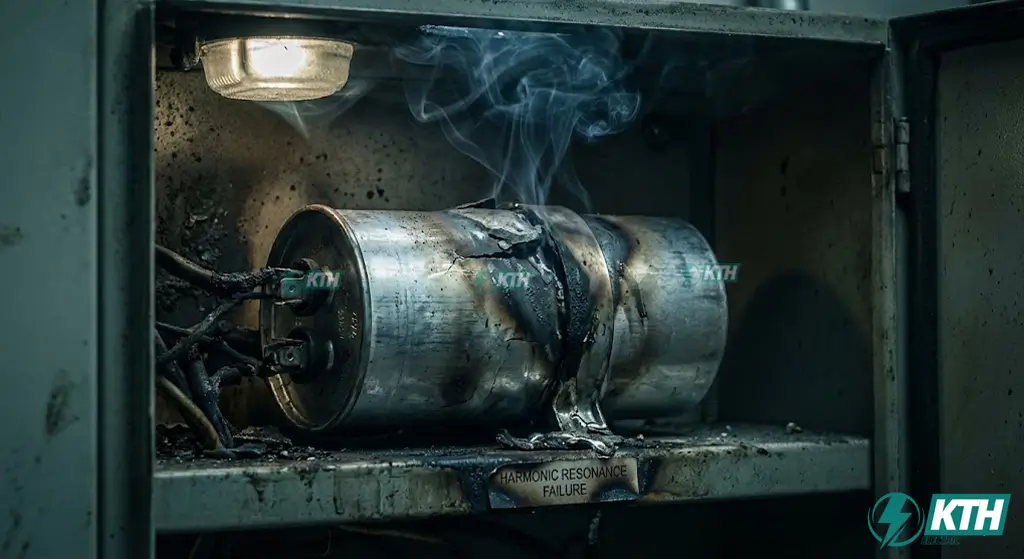

Hậu quả điển hình: Tụ bù bị phồng nổ do cộng hưởng sóng hài khi không có cuộn kháng bảo vệ.
