Đóng Điện Kháng Bù Ngang 500kV Thanh Hóa: Bước Tiến An Toàn Lưới Điện

Vào đúng 23h30 ngày 05/12/2026, tại xã Thiệu Hóa, tỉnh Thanh Hóa, Công ty Truyền tải điện 1 (PTC1) dưới sự chỉ đạo trực tiếp của Tổng công ty Truyền tải điện Quốc gia (EVNNPT) đã chính thức đóng điện thành công công trình lắp đặt kháng bù ngang (Shunt Reactor) đấu nối thanh cái tại Trạm biến áp (TBA) 500kV Thanh Hóa.

Sự kiện này đánh dấu việc hoàn thành một dự án cấp bách chỉ sau 30 ngày thi công thần tốc (06/11/2026 – 05/12/2026), kịp thời giải quyết bài toán kiểm soát điện áp cho trục truyền tải 500kV Bắc – Trung trong giai đoạn cao điểm cuối năm.

PHÂN TÍCH BỐI CẢNH KỸ THUẬT & GIẢI PHÁP CHUYÊN SÂU

Để hiểu tầm quan trọng của công trình này, chúng ta cần nhìn nhận dưới góc độ kỹ thuật điện chuyên sâu về sự ổn định của hệ thống điện cao thế 500kV và các hiện tượng vật lý trên đường dây dài.

Bài toán “Thừa công suất phản kháng” trên lưới 500kV

Các đường dây truyền tải điện 500kV mạch dài thường có đặc tính điện dung rất lớn. Theo nguyên lý Ferranti, khi đường dây vận hành ở chế độ thấp tải (thường xảy ra vào ban đêm hoặc các dịp lễ tết khi phụ tải công nghiệp giảm), dòng điện dung sẽ sinh ra một lượng lớn công suất phản kháng (Q), gây ra hiện tượng dâng điện áp cuối đường dây.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Tại TBA 500kV Thanh Hóa, một nút nút quan trọng trong hệ thống điện miền Bắc, nguy cơ quá áp (Over-voltage) xuất hiện rõ rệt khi:

• ⚠️ Hệ thống vận hành trong khung giờ thấp điểm đêm.
• ⚠️ Hai máy biến áp lực AT1 và AT2 vận hành non tải.

Nếu không được kiểm soát, điện áp tăng cao vượt ngưỡng cho phép (trên 525kV hoặc 550kV tùy tiêu chuẩn vận hành) sẽ gây ra những hậu quả nghiêm trọng cho hạ tầng cơ điện:

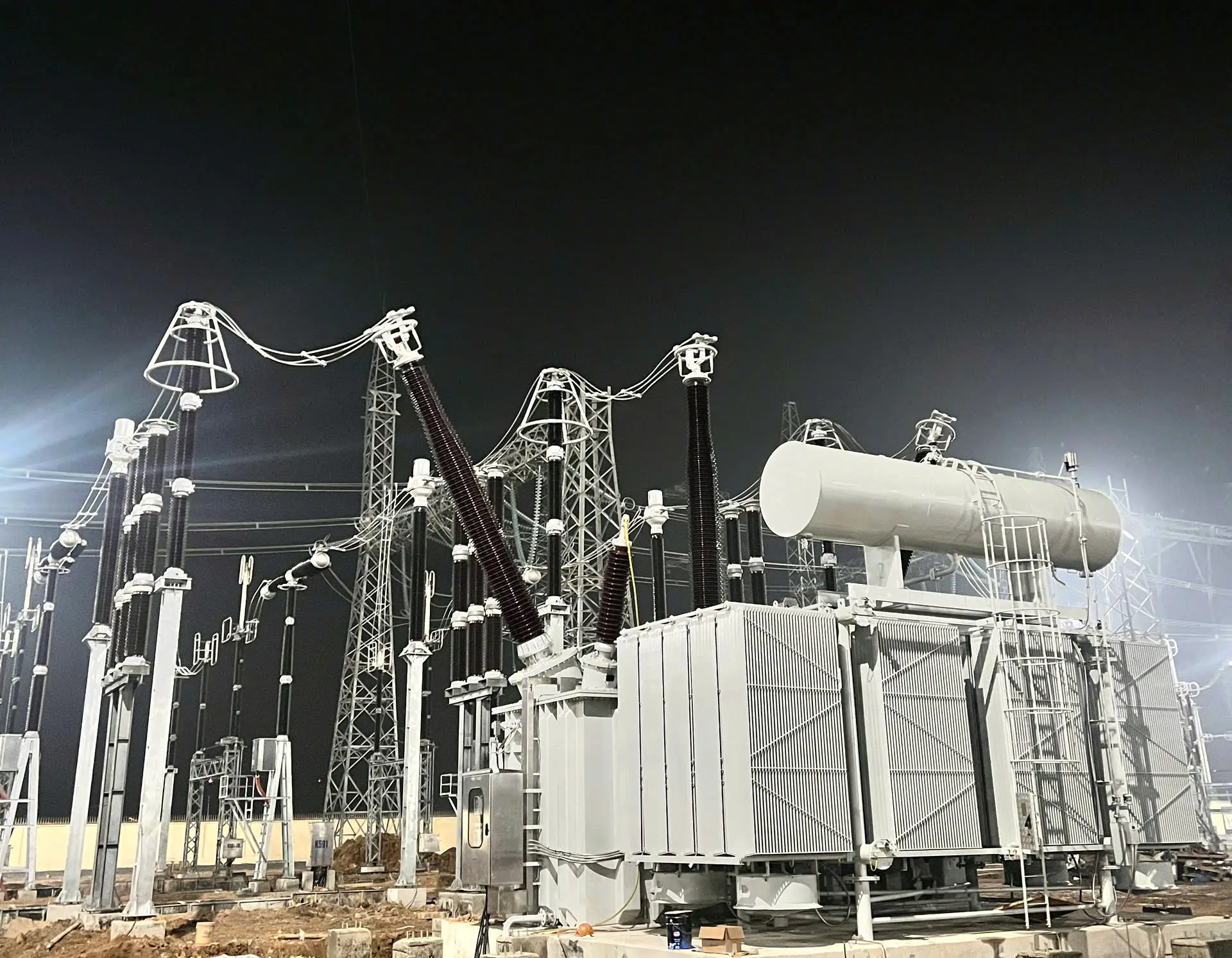

Giải pháp kỹ thuật: Kháng điện 120MVAr đấu nối thanh cái

Việc lắp đặt kháng bù ngang (Shunt Reactor) chính là giải pháp kỹ thuật bắt buộc để “hấp thụ” lượng công suất phản kháng dư thừa này. Cấu hình chi tiết của dự án bao gồm:

• 🔹 Thiết bị chính: Lắp mới 01 cuộn kháng 500kV với dung lượng 120MVAr.
• 🔹 Vị trí lắp đặt: Đấu nối trực tiếp vào thanh cái (Busbar) C51 của trạm.
• 🔹 Cơ chế vận hành: Thiết bị đóng vai trò như một tải cảm, tiêu thụ công suất phản kháng sinh ra bởi đường dây, từ đó ghìm điện áp tại thanh cái xuống mức vận hành an toàn. Điều này tuân thủ nghiêm ngặt các quy định về hệ thống điện truyền tải.

CHIẾN LƯỢC QUẢN TRỊ VẬT TƯ & TỐI ƯU HÓA NGUỒN LỰC

Trong bối cảnh chuỗi cung ứng thiết bị điện siêu cao áp toàn cầu thường xuyên bị gián đoạn và thời gian đặt hàng (lead time) cho các thiết bị nhất thứ 500kV thường kéo dài từ 9-12 tháng, PTC1 đã thực hiện một chiến lược quản trị vật tư cực kỳ linh hoạt để đáp ứng tiến độ 30 ngày thần tốc.

Tái cấu trúc và điều động thiết bị Nhất thứ (Primary Equipment)

Thay vì chờ đợi quy trình mua sắm mới (có thể kéo dài dự án sang năm 2026), PTC1 đã thực hiện phương án điều động nội bộ và tái sử dụng thông minh các tài sản hiện có. Cụ thể:

• Các thiết bị quan trọng như máy cắt (Circuit Breaker), biến dòng điện (Current Transformer), van chống sét (Surge Arrester), và tụ TRV không được mua mới.
• Nguồn điều động: Từ TBA 500kV Nho Quan và TBA 500kV Sơn La. Đây là các thiết bị dự phòng hoặc chưa sử dụng hết công suất tại các trạm nguồn, được huy động về “điểm nóng” Thanh Hóa.

Đồng bộ hóa hệ thống Nhị thứ (Secondary Equipment)

Thách thức lớn nhất của việc dùng thiết bị từ nhiều nguồn khác nhau là sự tương thích về giao thức và đấu nối. Đội ngũ kỹ sư PTC1 đã phải tính toán lại hệ thống đo lường, điều khiển và bảo vệ để đảm bảo:

1. Các thiết bị từ Nho Quan, Sơn La hoạt động đồng bộ (“bắt tay” được với nhau).
2. Tích hợp trơn tru vào sơ đồ hiện hữu của trạm Thanh Hóa, bao gồm cả việc cấu hình lại hệ thống SCADA và hệ thống giám sát trạm biến áp.

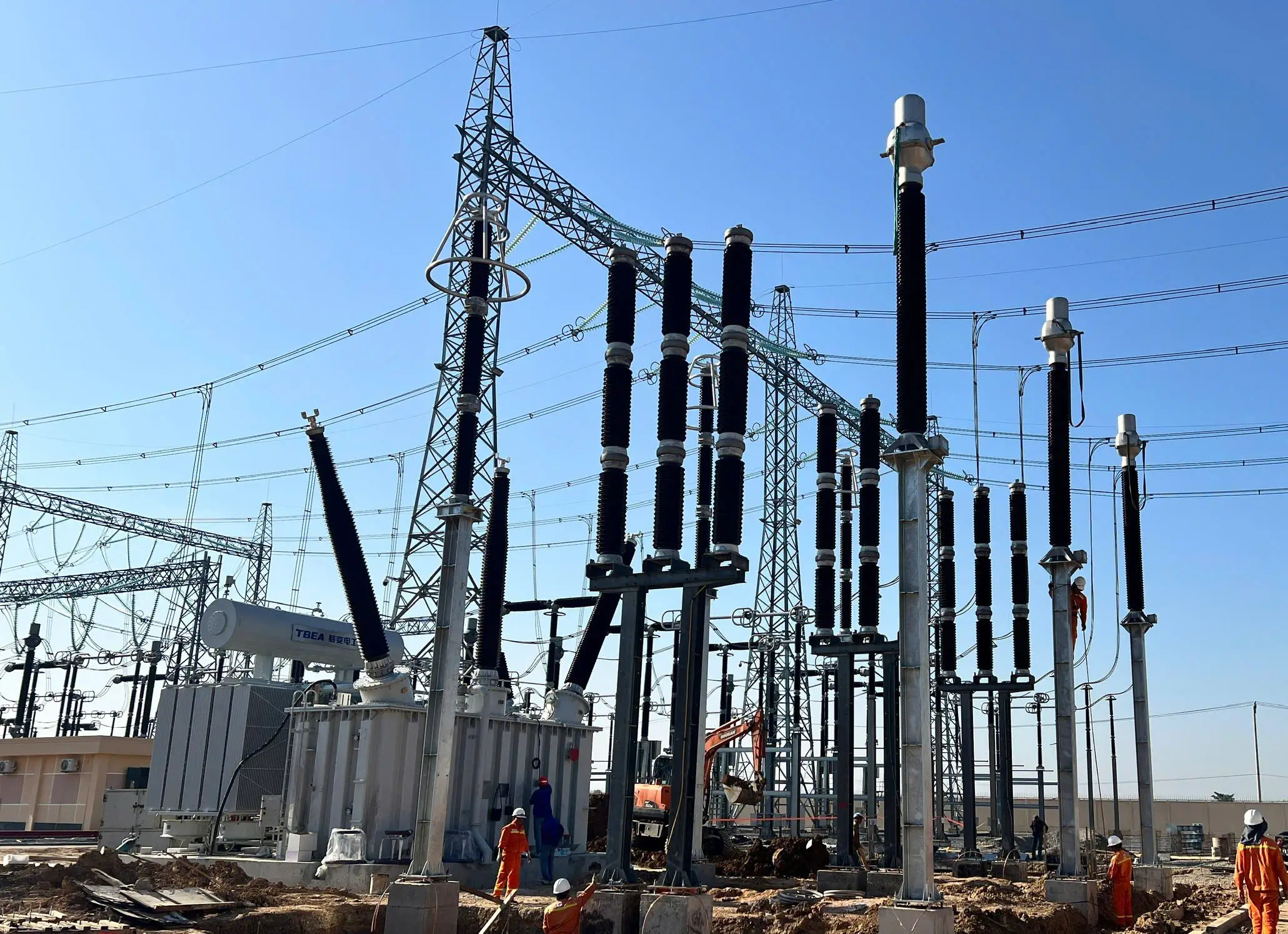

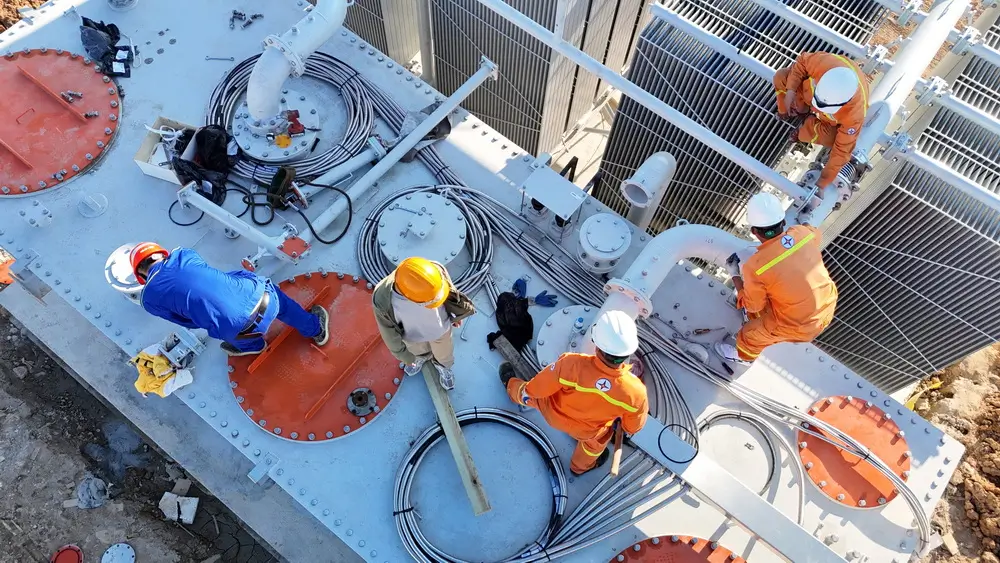

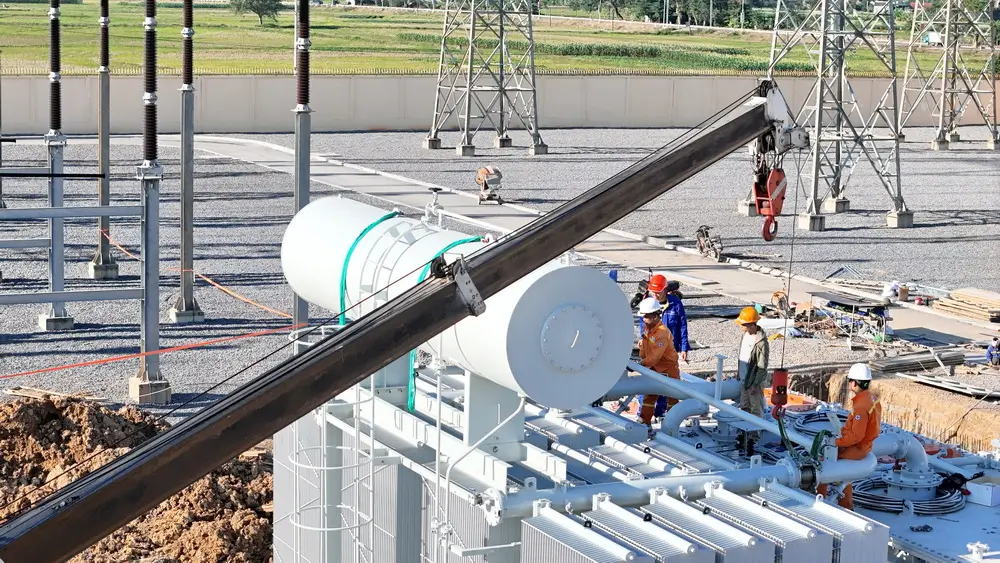

Một số hình ảnh thi công

KỶ LUẬT THÉP TRONG THI CÔNG TRÊN “LƯỚI LỬA”

Khác với việc xây dựng trạm biến áp mới trên nền đất trống, việc thi công mở rộng ngăn lộ và lắp đặt thiết bị tại một trạm 500kV đang vận hành (Live Substation) mang đến những rủi ro an toàn ở mức độ cao nhất.

Thách thức môi trường thi công High-Voltage

Khu vực thi công nằm ngay sát các thiết bị đang mang điện áp 500.000V. Khoảng cách an toàn phóng điện chỉ được tính bằng mét. Bất kỳ sơ suất nhỏ nào trong việc cẩu lắp thiết bị, vi phạm khoảng cách an toàn của phương tiện cơ giới, hay sai sót của nhân sự đều có thể dẫn đến sự cố phóng điện quang (Arc Flash), gây nguy hiểm tính mạng và sự cố rã lưới quốc gia.

Mô hình giám sát an toàn “3 Lớp”

Để giải bài toán này trong 30 ngày đêm liên tục, PTC1 đã áp dụng mô hình quản lý “Bám sát – Kiểm soát – Đôn đốc”, tuân thủ nghiêm ngặt các quy chuẩn về giám sát an toàn điện:

KẾT LUẬN
