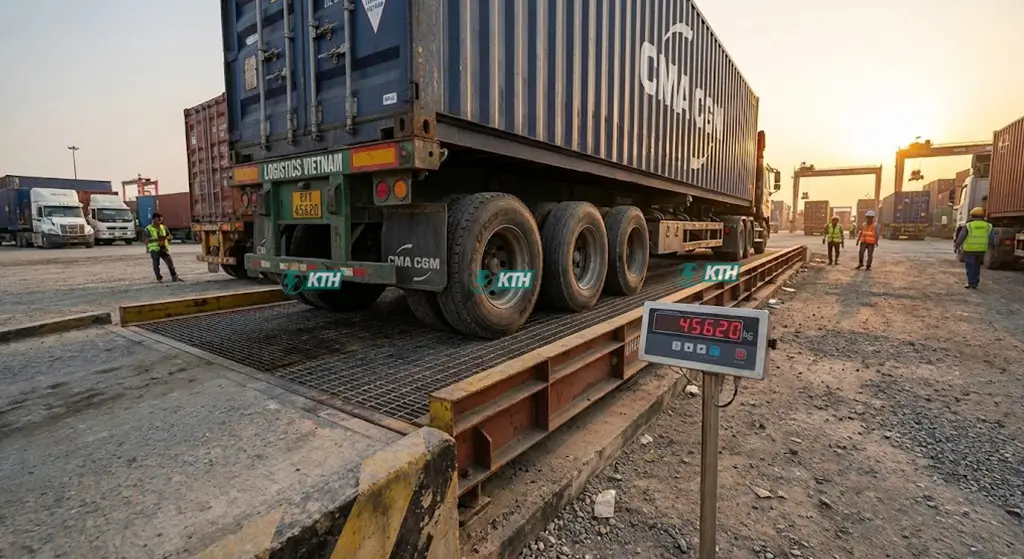

Tất Tần Tật Về Trạm Cân Xe Tải: Cấu Tạo, Phân Loại & Báo Giá 2025
Trạm cân xe tải không chỉ là thiết bị đo lường, mà là “chốt chặn” quan trọng giúp doanh nghiệp kiểm soát thất thoát hàng hóa và tuân thủ quy định tải trọng (Nghị định 100/2019/NĐ-CP). Hệ thống này hoạt động dựa trên sự phối hợp đồng bộ giữa bàn cân chịu lực, móng cân vững chắc và cảm biến lực (Loadcell) kỹ thuật số độ chính xác cao. Dù bạn đang tìm kiếm giải pháp cân nổi (Pitless) dễ thoát nước hay cân chìm (Pit) tiết kiệm diện tích với tải trọng từ 60 đến 120 tấn, việc hiểu rõ cấu tạo và nguyên lý hoạt động là bước đầu tiên để đầu tư thông minh. Bài viết dưới đây của KTH Electric sẽ cung cấp cái nhìn toàn diện nhất.
Tất Tần Tật Về Trạm Cân Xe Tải: Cấu Tạo, Phân Loại & Nguyên Lý Hoạt Động (Cập Nhật 2025)
Trong bối cảnh nền kinh tế logistics và vận tải tại Việt Nam đang phát triển bùng nổ, áp lực cạnh tranh buộc các chủ doanh nghiệp phải tối ưu hóa từng đồng chi phí. Việc kiểm soát tải trọng lúc này không chỉ đơn thuần là yêu cầu pháp lý bắt buộc để tránh các án phạt nặng nề, mà còn là bài toán sống còn về lợi nhuận của doanh nghiệp.
Bạn là chủ doanh nghiệp vận tải, quản lý kho bãi hay một nhà thầu xây dựng đang tìm kiếm giải pháp đo lường chính xác? Bạn đang lạc vào “ma trận” giữa hàng trăm báo giá và thông số kỹ thuật mơ hồ trên mạng?
Bài viết này chính là cẩm nang chuyên sâu nhất, được đúc kết từ kinh nghiệm thực chiến 20 năm trong ngành điện công nghiệp và giải pháp đo lường, giúp bạn hiểu rõ từ “chân tơ kẽ tóc” về trạm cân xe tải (hay còn gọi là cầu cân ô tô). Chúng ta sẽ không nói những lý thuyết sáo rỗng. Chúng ta sẽ nói về kỹ thuật chuyên sâu, về hiệu quả kinh tế thực tế và những “cạm bẫy” kỹ thuật cần tránh khi đầu tư hàng trăm triệu đồng vào hệ thống này.
1. Tại Sao Doanh Nghiệp Cần Lắp Đặt Trạm Cân Xe Tải Ngay Hôm Nay?
“Doanh nghiệp cần lắp đặt trạm cân xe tải riêng để kiểm soát 100% tải trọng, ngăn chặn thất thoát hàng hóa từ 1-2%, tránh các khoản phạt nặng theo Nghị định 100/2019/NĐ-CP và bảo vệ hạ tầng đường nội bộ, kho bãi khỏi sự tàn phá của xe quá tải.”
Trước khi chúng ta đi sâu vào mổ xẻ các vấn đề kỹ thuật phức tạp, hãy thẳng thắn nhìn nhận vào bài toán kinh tế: Tại sao bạn cần bỏ ra một khoản ngân sách lớn (CAPEX) để lắp đặt trạm cân riêng thay vì sử dụng các dịch vụ cân thuê bên ngoài?
Dựa trên dữ liệu thị trường và phản hồi từ hơn 500 khách hàng doanh nghiệp mà KTH Electric đã từng thi công và hệ thống điện nhà máy, dưới đây là 4 “nỗi đau” và lợi ích cốt lõi mà một hệ thống trạm cân chuẩn mực giải quyết được:
1.1. Kiểm Soát Thất Thoát Hàng Hóa – “Lỗ Hổng” Gian Lận Thương Mại
Trong giao nhận hàng hóa số lượng lớn (hàng xá, hàng rời) như than, đá, nông sản, sắt thép hay phế liệu… chỉ cần chênh lệch 1-2% khối lượng mỗi chuyến xe cũng có thể khiến doanh nghiệp “bốc hơi” hàng tỷ đồng lợi nhuận ròng mỗi năm. Các thủ thuật gian lận ngày càng tinh vi như: xe chở nước, kích loadcell, hay tác động vào phiếu cân.
Trạm cân xe tải nội bộ giúp bạn loại bỏ hoàn toàn sự phụ thuộc vào bên thứ ba (Third-party verification). Bạn nắm quyền kiểm soát tuyệt đối đầu vào (Inbound) và đầu ra (Outbound). Với độ chính xác cấp III theo tiêu chuẩn OIML (Tổ chức Đo lường Hợp pháp Quốc tế), sai số cho phép cực nhỏ giúp minh bạch hóa mọi giao dịch, ngăn chặn thất thoát ngay từ cổng nhà máy.
1.2. Tuân Thủ Pháp Luật & Tránh “Án Phạt” Nghị Định 100
Kể từ khi Nghị định 100/2019/NĐ-CP được áp dụng siết chặt, mức phạt cho hành vi chở quá tải trọng đã tăng lên rất cao, có thể lên tới hàng chục, thậm chí hàng trăm triệu đồng áp dụng cho cả lái xe và chủ xe/chủ doanh nghiệp. Đây là rủi ro pháp lý mà không doanh nghiệp nào muốn đối mặt.
Việc sở hữu trạm cân giúp bạn kiểm soát tải trọng chính xác 100% trước khi xe lăn bánh ra khỏi cổng nhà máy. Đây là tấm khiên bảo vệ pháp lý vững chắc nhất, giúp doanh nghiệp vận tải “kê cao gối ngủ”, tránh được những rắc rối không đáng có với Thanh tra giao thông hay Cảnh sát giao thông, đồng thời bảo vệ uy tín thương hiệu trên thị trường.
1.3. Bảo Vệ Hạ Tầng Nội Bộ
Bạn có biết một chiếc xe quá tải có sức tàn phá mặt đường gấp 10 lần xe đúng tải theo cấp số nhân? Nếu không kiểm soát tải trọng xe ra vào, hệ thống đường nội bộ, sân bãi và nền nhà xưởng của bạn sẽ xuống cấp, sụt lún nhanh chóng.
Chi phí để duy tu, sửa chữa hạ tầng này thường lớn hơn rất nhiều so với chi phí đầu tư một trạm cân ban đầu. Hơn nữa, việc bảo vệ hạ tầng cũng liên quan mật thiết đến an toàn của hệ thống quy trình thi công cáp điện ngầm và các công trình ngầm khác bên dưới mặt đường nhà máy.
1.4. Tối Ưu Hóa Vận Hành Logistics
Thời gian là tiền bạc (Time is Money). Việc phải di chuyển xe đến các trạm cân dịch vụ bên ngoài, xếp hàng chờ đợi, rồi quay lại kho lấy thêm hàng hoặc hạ tải… gây lãng phí nhiên liệu và tạo ra thời gian chết (Downtime) vô cùng lớn trong chuỗi cung ứng. Trạm cân tại chỗ giúp quy trình lưu thông khép kín, nhanh gọn, giúp bộ phận điều độ chủ động hoàn toàn trong kế hoạch xuất nhập hàng.
2. Giải Phẫu Kỹ Thuật: Cấu Tạo Chi Tiết Của Một Trạm Cân Xe Tải
“Một trạm cân xe tải hoàn chỉnh bao gồm 3 thành phần chính: (1) Móng cân (bê tông cốt thép chịu lực), (2) Bàn cân (sàn thép I đúc hoặc bê tông), và (3) Thiết bị điện tử (Loadcell, Hộp nối, Đầu cân, Bảng LED). Hệ thống hoạt động đồng bộ như một cơ thể thống nhất.”
Rất nhiều khách hàng lầm tưởng trạm cân chỉ là một bàn sắt đơn giản đặt lên mặt đất. Thực tế, đây là một hệ thống cơ-điện tử (Mechatronics) đồng bộ phức tạp, kết hợp giữa Cơ khí chính xác, Điện tử công nghệ cao và Xây dựng nền móng. Một trạm cân tiêu chuẩn bao gồm 3 thành phần không thể tách rời, hoạt động như một cơ thể thống nhất:
2.1. Phần Móng Cân (Foundation) – “Chân Đế” Vững Chắc
Đây là phần thường bị xem nhẹ nhất nhưng lại quyết định 50% độ bền và độ ổn định của cân. Móng cân được xây dựng từ bê tông cốt thép, có nhiệm vụ chịu tải trọng cực lớn (thường từ 40 tấn đến 120 tấn hoặc hơn).
- •Yêu cầu kỹ thuật: Móng cân bắt buộc phải được thiết kế dựa trên khảo sát địa chất thực tế. Nếu nền đất yếu mà không ép cọc hoặc gia cố móng đúng kỹ thuật, chỉ sau 1-2 năm sử dụng, móng sẽ bị lún không đều. Điều này dẫn đến bàn cân bị vặn xoắn, làm sai lệch góc (Corner load error) và sai số không thể khắc phục bằng cách hiệu chuẩn thông thường. Đặc biệt, hệ thống thi công tiếp địa cho móng cân là bắt buộc để đảm bảo an toàn thiết bị và chống nhiễu.
- •Hệ thống thoát nước: Đối với móng cân chìm, hệ thống thoát nước và hố bơm tự động là yếu tố sống còn. Môi trường ẩm ướt là kẻ thù số một của các thiết bị điện tử.
2.2. Bàn Cân (Weighbridge) – Sàn Chịu Lực
Đây là bộ phận trực tiếp tiếp xúc với bánh xe tải, chịu áp lực động và tĩnh liên tục. Hiện nay trên thị trường phổ biến hai loại kết cấu bàn cân:
- •Bàn cân thép: Được chế tạo từ các dầm thép I đúc nhập khẩu (I300, I350, I600…) hoặc thép tổ hợp chuyên dụng. Ưu điểm là thi công nhanh, độ đàn hồi tốt và dễ dàng tháo lắp di dời khi cần chuyển nhà máy. Tuy nhiên, giá thành phụ thuộc nhiều vào biến động giá sắt thép thế giới.
- •Bàn cân bê tông cốt thép: Phù hợp cho các môi trường có tính ăn mòn cao (như nhà máy phân bón, hóa chất, cảng biển) hoặc nơi cần sự ổn định quán tính lớn. Nhược điểm là nặng nề và gần như không thể di dời sau khi lắp đặt.
2.3. Thiết Bị Điện Tử (Electronic Components) – “Bộ Não” Thông Minh
Đây là phần quyết định độ chính xác (Accuracy) và độ nhạy (Sensitivity) của trạm cân. Là một chuyên gia về thiết bị điện tử, tôi khuyên bạn cần đặc biệt chú ý đến các thành phần sau:

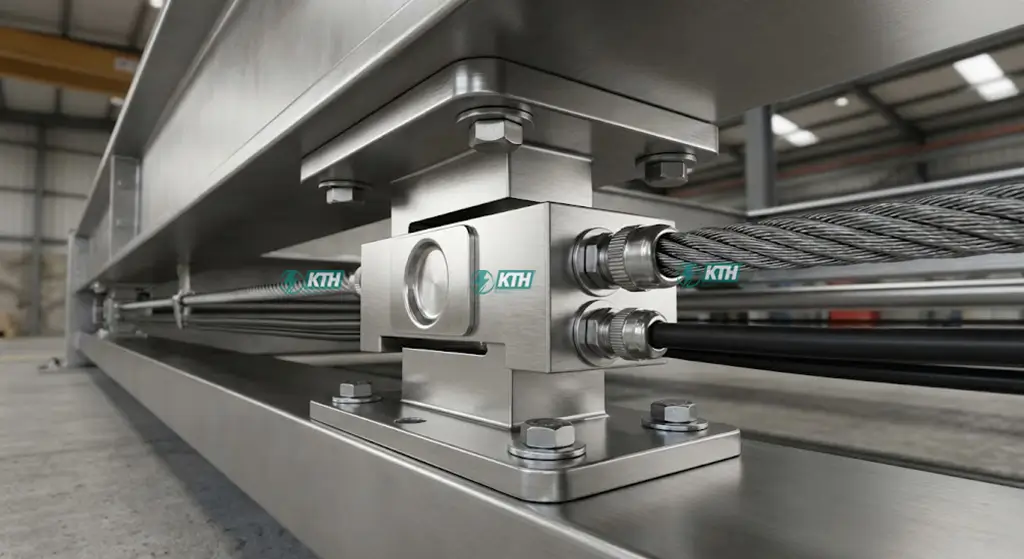

- •Cảm biến lực (Loadcell): Được ví như “trái tim” của trạm cân. Loadcell là một loại Sensor (cảm biến) nhận lực ép từ bàn cân khi xe đi qua và chuyển đổi lực cơ học thành tín hiệu điện.Lưu ý chuyên gia: Nên ưu tiên chọn các dòng Loadcell kỹ thuật số (Digital Loadcell) thay vì Analog đời cũ. Tín hiệu Digital giúp truyền đi xa không bị suy hao và khả năng chống nhiễu vượt trội trong môi trường công nghiệp. Các thương hiệu uy tín thường được dùng: Keli, Amcells, Mettler Toledo, Zemic.

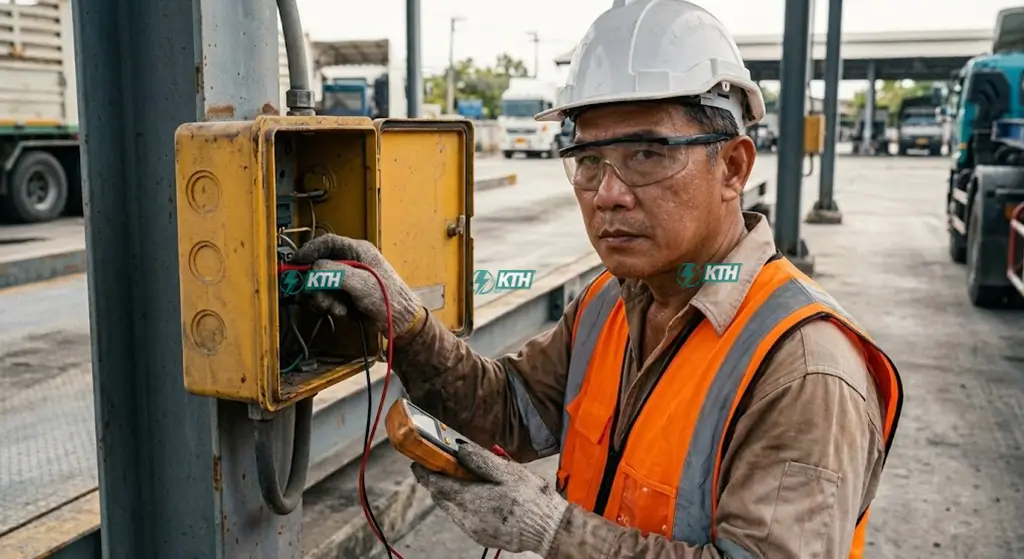

- •Hộp nối (Junction Box): Nhiều nơi gọi sai là “hộp cộng”. Thực chất, đây là nơi quy tụ tín hiệu từ các Loadcell (thường là 4, 6, 8 hoặc 10 loadcell). Nó thực hiện chức năng cân bằng điện trở để đảm bảo dù xe đậu ở góc bàn cân hay giữa bàn cân thì kết quả hiển thị vẫn giống nhau. Hộp nối phải có tiêu chuẩn chống nước IP67/IP68 để chịu được điều kiện khắc nghiệt.
- •Đầu cân (Indicator): Bộ phận xử lý trung tâm, nhận tín hiệu tổng hợp từ hộp nối, giải mã qua bộ chuyển đổi A/D và hiển thị con số trọng lượng thực tế lên màn hình cho người vận hành xem.
- •Bảng đèn LED (External Display): Màn hình lớn treo ngoài trời giúp tài xế ngồi trên xe cũng có thể quan sát được khối lượng, đảm bảo tính minh bạch giữa hai bên.
Ngoài ra, hệ thống dây dẫn tín hiệu kết nối các bộ phận này cũng cần sử dụng loại dây cáp điện chuyên dụng có lớp bọc chống nhiễu để đảm bảo tín hiệu luôn ổn định.
3. Phân Loại: Cuộc Chiến Giữa Cân Nổi (Pitless) và Cân Chìm (Pit)
“Chọn Cân Nổi nếu đất rộng, vùng dễ ngập, muốn bảo trì dễ. Chọn Cân Chìm nếu nhà xưởng hẹp, cần tiết kiệm diện tích và thẩm mỹ cao. Không có loại nào tốt nhất tuyệt đối, chỉ có loại phù hợp nhất với mặt bằng.”
“Nên lắp trạm cân kiểu nổi hay kiểu chìm?” – Đây là câu hỏi kinh điển mà đội ngũ tư vấn của KTH Electric nhận được trong 90% các dự án. Sự thật là: Không có loại nào tốt hơn tuyệt đối, chỉ có loại phù hợp nhất với điều kiện mặt bằng và quy trình vận hành của bạn.
Dưới đây là bảng phân tích so sánh chi tiết, giúp bạn ra quyết định chính xác:
| Tiêu Chí So Sánh | Trạm Cân Kiểu Nổi (Pitless) | Trạm Cân Kiểu Chìm (Pit) |
|---|---|---|

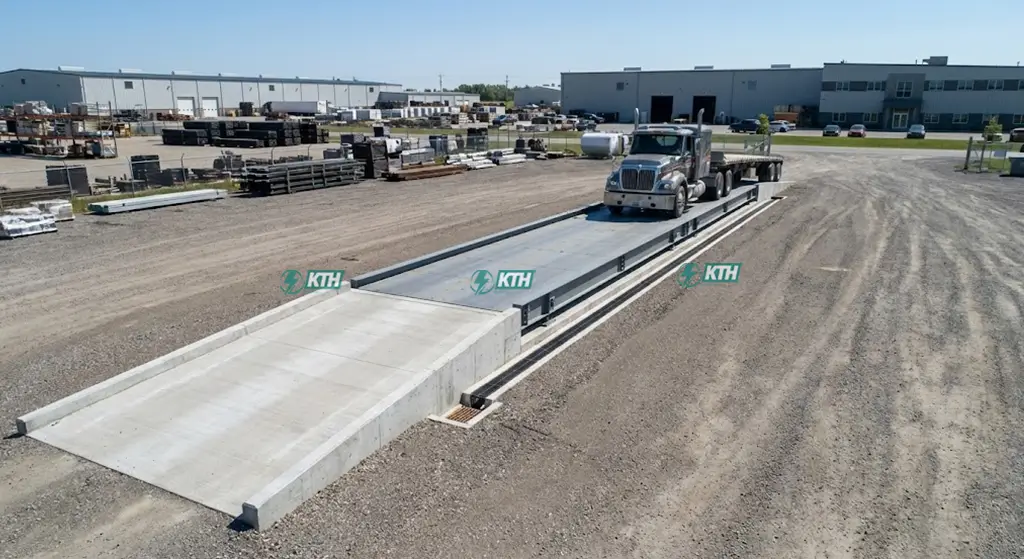

| Thiết kế | Mặt bàn cân nằm cao hơn mặt đất (khoảng 40-50cm). Có 2 dốc dẫn bê tông hoặc sắt ở hai đầu để xe lên xuống. | Mặt bàn cân nằm phẳng ngang bằng với mặt đường/sân bãi. Toàn bộ thiết bị và móng nằm dưới hầm. |
| Diện tích lắp đặt | Tốn diện tích: Cần thêm khoảng 2.5m – 3m chiều dài cho mỗi đầu dốc (Tổng cộng thêm ~6m chiều dài so với kích thước bàn cân). | Tiết kiệm diện tích tối đa: Chỉ chiếm đúng diện tích của bàn cân (Ví dụ 3x18m). Xe có thể cua, quay đầu ngay trên mặt cân. |
| Thoát nước & Ngập úng | Ưu điểm tuyệt đối: Rất khó bị ngập nước. Gầm cân luôn khô ráo, thoáng gió. | Nhược điểm lớn: Là vùng trũng thấp nhất nên nước mưa, bùn đất sẽ dồn về. Nếu bơm hỏng, nước ngập sẽ làm hỏng Loadcell ngay lập tức. |
| Bảo trì & Vệ sinh | Cực kỳ dễ dàng. Kỹ thuật viên có thể chui vào gầm kiểm tra, xịt rửa, thay thế loadcell nhanh chóng. | Khó khăn và vất vả. Kỹ thuật viên phải chui xuống hầm tối, ẩm thấp, đôi khi chứa khí độc để sửa chữa tủ điện công nghiệp bên dưới. |
| Rủi ro vận hành | Ít bị chuột bọ, côn trùng làm tổ phá hoại dây tín hiệu. | Là môi trường lý tưởng cho chuột làm tổ, cắn đứt dây cáp. Dễ hỏng Loadcell do độ ẩm cao thường xuyên. |
| Chi phí xây dựng | Chi phí làm móng thấp hơn do đào không sâu. | Chi phí đào hố sâu, đổ bê tông hầm, chống thấm và làm hệ thống thoát nước cao hơn. |
| Lời khuyên | Chọn khi: Đất rộng, vùng trũng thấp dễ ngập lụt, muốn tiết kiệm chi phí bảo trì lâu dài. | Chọn khi: Nhà xưởng chật hẹp (nhà phố, kho nhỏ), cần tiết kiệm diện tích để xe quay đầu, yêu cầu thẩm mỹ và mặt bằng phẳng. |
4. Nguyên Lý Hoạt Động Của Trạm Cân Ô Tô: Quy Trình 4 Bước Real-Time
“Quy trình cân diễn ra trong tích tắc: (1) Xe tác động lực lên bàn cân → (2) Loadcell cảm nhận và chuyển đổi thành tín hiệu điện (mV/V) → (3) Hộp nối tổng hợp tín hiệu từ các loadcell → (4) Đầu cân xử lý số liệu và hiển thị trọng lượng thực tế lên màn hình/phần mềm.”
Để bạn hiểu rõ cách một khối sắt khổng lồ có thể đo lường chính xác đến từng kilogram, hãy xem xét quy trình hoạt động diễn ra trong tích tắc (Real-time) như sau. Quy trình này đòi hỏi sự phối hợp nhịp nhàng của các thiết bị và nguồn điện ổn định.
- Tác Động Lực Cơ Học: Khi xe tải di chuyển lên bàn cân và dừng lại, toàn bộ trọng lượng của xe và hàng hóa sẽ dồn xuống bàn cân. Theo định luật vật lý, lực này sẽ được truyền trực tiếp xuống các điểm đỡ bên dưới, nơi đặt các Cảm biến lực (Loadcell).
- Chuyển Đổi Tín Hiệu (Analog/Digital): Bên trong Loadcell có cấu tạo gồm các điện trở lá (Strain Gauge). Dưới tác động của lực nén, thân Loadcell bị biến dạng đàn hồi cực nhỏ (mắt thường không thấy được), làm thay đổi giá trị điện trở. Sự thay đổi này chuyển đổi lực cơ học thành tín hiệu điện (thường là mV/V đối với tín hiệu Analog).
- Tổng Hợp & Xử Lý Trung Tâm: Tín hiệu từ tất cả các Loadcell (ví dụ trạm cân 80 tấn thường dùng 6 hoặc 8 loadcell) được truyền về Hộp nối (Junction Box). Tại đây, các tín hiệu rời rạc được cộng gộp, lọc nhiễu và trung bình hóa để tạo ra một tín hiệu tổng duy nhất gửi về đầu cân.
- Hiển Thị & Số Hóa Dữ Liệu: Đầu cân (Indicator) nhận tín hiệu tổng, qua bộ chuyển đổi A/D (Analog to Digital) để biến dòng điện thành con số trọng lượng (kg) hiển thị trên màn hình. Đồng thời, dữ liệu này truyền về máy tính cài Phần mềm quản lý trạm cân. Tại đây, nhân viên vận hành sẽ in phiếu cân, lưu trữ biển số xe, tên hàng, ngày giờ để làm báo cáo kế toán.
5. Tại Sao Chọn KTH Electric Cho Giải Pháp Cân Xe Tải Của Bạn?
“KTH Electric cung cấp giải pháp toàn diện với 100% thiết bị chính hãng (Keli, Zemic, Mettler Toledo), tư vấn ‘may đo’ theo thực tế, dịch vụ kỹ thuật 24/7 và tích hợp công nghệ phần mềm 4.0 (nhận diện biển số, chống gian lận) giúp trạm cân hoạt động bền bỉ 10-20 năm.”
Trong ngành kỹ thuật điện và đo lường, có một nguyên tắc bất di bất dịch: “Của bền tại người, độ chính xác tại tâm”. Để một trạm cân hoạt động ổn định bền bỉ 10-20 năm, chất lượng thiết bị nhập khẩu chỉ chiếm 50% thành công. 50% còn lại nằm ở giải pháp thi công móng, kỹ thuật lắp đặt và dịch vụ bảo trì hệ thống điện cũng như hiệu chuẩn sau bán hàng.
Công Ty TNHH KTH Electric không chỉ là người bán thiết bị. Chúng tôi định vị mình là chuyên gia giải pháp, đồng hành cùng sự thịnh vượng của doanh nghiệp vận tải miền Nam với những cam kết thép:
5.1. Thiết Bị Chính Hãng – Minh Bạch Nguồn Gốc
Chúng tôi nói KHÔNG với hàng trôi nổi, hàng nhái kém chất lượng. 100% Loadcell, đầu cân được nhập khẩu chính ngạch (CO/CQ đầy đủ) từ các thương hiệu top đầu thế giới như Keli, Zemic, Mettler Toledo… đảm bảo đạt tiêu chuẩn OIML R60, cấp chính xác C3. Các thiết bị điện đi kèm như Aptomat (CB), tủ điện đều sử dụng từ các hãng danh tiếng như Schneider, Mitsubishi.
5.2. Giải Pháp “May Đo” Tối Ưu Chi Phí
KTH Electric không bán cái chúng tôi có, chúng tôi cung cấp cái bạn cần. Đội ngũ kỹ sư sẽ xuống tận nơi khảo sát địa chất, đo đạc mặt bằng để tư vấn phương án (Chìm hay Nổi, dài 12m hay 18m, tải trọng 80 tấn hay 100 tấn) tối ưu nhất về kinh tế và kỹ thuật cho riêng doanh nghiệp của bạn. Chúng tôi cũng tư vấn kỹ về hệ thống chống sét lan truyền để bảo vệ trạm cân trong mùa mưa bão – một yếu tố mà nhiều đơn vị khác thường bỏ qua để giảm giá thành.
5.3. Dịch Vụ Kỹ Thuật 24/7 – Thần Tốc & Chuyên Nghiệp
Chúng tôi hiểu rằng mỗi giờ trạm cân ngưng hoạt động là doanh nghiệp mất đi doanh thu và uy tín. Đội ngũ kỹ thuật viên lành nghề của KTH Electric luôn sẵn sàng ứng cứu sự cố 24/7. Ngoài ra, chúng tôi hỗ trợ trọn gói thủ tục Kiểm định nhà nước thông qua dịch vụ thử nghiệm và kiểm định thiết bị điện (dán tem kiểm định, cấp giấy chứng nhận) để đảm bảo tính pháp lý cao nhất cho trạm cân của bạn.
5.4. Công Nghệ Phần Mềm 4.0
Hệ thống phần mềm quản lý độc quyền của KTH Electric tích hợp camera nhận diện biển số tự động, hệ thống giám sát an toàn điện và chống gian lận, cho phép chủ doanh nghiệp xem báo cáo doanh thu, lưu lượng xe mọi lúc mọi nơi qua Internet (IoT).
Đừng để những sai lầm trong lựa chọn trạm cân làm ảnh hưởng đến uy tín và túi tiền của bạn.
Hãy liên hệ ngay với KTH Electric hôm nay. Chúng tôi sẵn sàng lắng nghe nhu cầu, khảo sát thực tế và gửi đến bạn bản báo giá chi tiết, cạnh tranh nhất thị trường 2025.
