Tụ Bù 1 Pha Là Gì? Sự Thật Về Khả Năng Tiết Kiệm Điện 2025
Tụ bù 1 pha là thiết bị bù công suất phản kháng cho hệ thống điện 1 pha 220V-250V, cấu tạo từ hai lá nhôm cách điện bởi lớp điện môi, giúp nâng cosφ >0.9, giảm tổn hao 10-20%, tránh phạt tiền điện theo QCVN 05:2025/BCT, lắp đặt đơn giản trong tủ điện với công suất 2.5-50kVAr.
Cấu Tạo Tụ Bù 1 Pha
Tụ bù 1 pha gồm vỏ kim loại/nhựa, hai bản cực nhôm, lớp cách điện dầu hoặc khô và van xả áp an toàn. Cần kiểm tra điện trở cách điện >10MΩ và dung lượng sai lệch <5% theo IEC 60831.
Tụ bù 1 pha gồm vỏ kim loại hoặc nhựa, hai bản cực lá nhôm, lớp cách điện dầu hoặc khô, đầu nối và van xả áp an toàn.
- Bước 1: Kiểm tra vỏ ngoài không móp méo, đo điện trở cách điện >10MΩ bằng đồng hồ vạn năng.
- Bước 2: Đo dung lượng bằng thiết bị chuyên dụng, sai lệch <5% theo IEC 60831.
- Bước 3: Kiểm tra van xả áp hoạt động dưới 70°C để tránh nổ.
- Bước 4: Lưu trữ nơi khô ráo <40°C, tránh ẩm mốc gây hỏng lớp điện môi.
- Bước 5: Thay thế nếu dung lượng giảm >10% sau 5 năm sử dụng.
Nguyên Lý Hoạt Động Tụ Bù 1 Pha
Tụ bù tạo ra dòng điện sớm pha 90° để cân bằng dòng điện chậm pha của tải cảm, từ đó bù công suất phản kháng, giảm dòng tổng và nâng hệ số cosφ từ 0.7 lên 0.95, giúp giảm sụt áp và tổn hao.
Tụ bù 1 pha tạo pha lệch 90° để bù công suất phản kháng, giảm dòng điện tải, nâng cosφ từ 0.7 lên 0.95.
- Bước 1: Đo cosφ hiện tại bằng đồng hồ đo công suất trước lắp đặt.
- Bước 2: Tính công suất phản kháng cần bù: Q = P (tanφ1 – tanφ2), P là công suất hữu công.
- Bước 3: Chọn tụ với điện áp 250V cho lưới 220V ổn định.
- Bước 4: Theo dõi dòng điện sóng hài <5% để tránh cộng hưởng.
- Bước 5: Kiểm tra hàng tháng: Đo cosφ >0.9, thay nếu giảm hiệu suất.
Cách Chọn Tụ Bù 1 Pha
Tính công suất Q cần bù dựa trên P và cosφ mục tiêu 0.95. Chọn dung lượng 2.5-10kVAr cho hộ gia đình, 20-50kVAr cho tải lớn. Ưu tiên loại tụ khô cho an toàn và chọn hãng uy tín như Sino, Mikro, Samwha.
Chọn dựa trên công suất tải, đo cosφ, công thức Q = P (√(1/cos²φ1 -1) – √(1/cos²φ2 -1)), ưu tiên loại khô cho an toàn.
- Bước 1: Đo công suất tải P kW bằng đồng hồ đo điện.
- Bước 2: Tính Q cần bù cho cosφ mục tiêu 0.95 ví dụ: P=10kW, cosφ1=0.7, Q≈7kVAr.
- Bước 3: Chọn dung lượng 2.5-10kVAr cho hộ gia đình, 20-50kVAr cho tải lớn.
- Bước 4: Ưu tiên hãng Sino, Mikro, Samwha với chứng nhận IEC.
- Bước 5: Kiểm tra giá 2025: 500.000-2.000.000 VNĐ tùy dung lượng, tránh hàng kém chất lượng gây nổ.

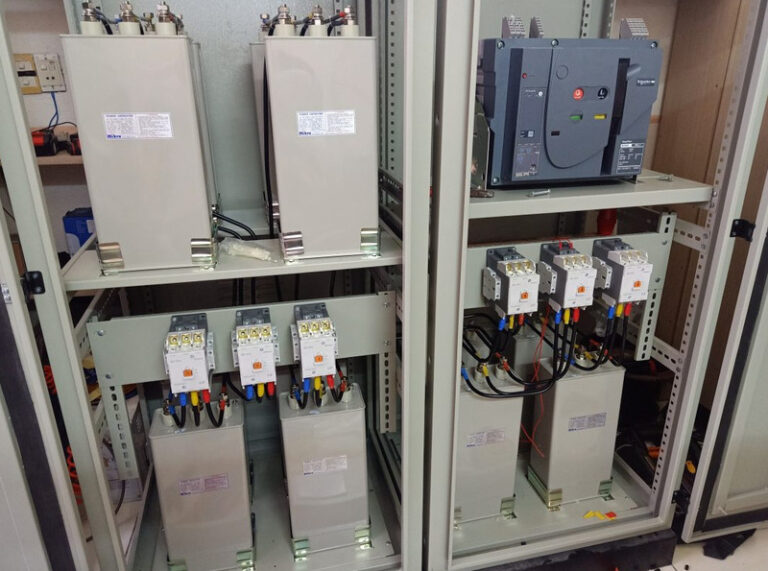

Cách Lắp Đặt Tụ Bù 1 Pha
Ngắt điện, đấu song song với tải. Lắp rơ le bảo vệ quá dòng 1.5 lần định mức. Sử dụng contactor và bộ điều khiển tự động nếu tải biến thiên.
Lắp song song với tải, đấu trực tiếp hai cực vào lưới 220V, sử dụng contactor cho tự động.
- Bước 1: Ngắt điện, kiểm tra khoảng cách an toàn >10cm giữa pha và đất.
- Bước 2: Đấu cực dương + với pha nóng, cực âm – với trung tính. Lưu ý: Tụ xoay chiều không phân cực.
- Bước 3: Lắp rơ le bảo vệ quá áp, quá dòng 1.5 lần định mức.
- Bước 4: Kết nối bộ điều khiển tự động nếu tải biến thiên >20%.
- Bước 5: Kiểm tra sau lắp: Đo cosφ tăng, dòng điện giảm 15-25%, vận hành thử 24h.
So Sánh Tụ Bù 1 Pha Và 3 Pha
Tụ 1 pha dùng cho lưới 220V, công suất nhỏ, chi phí thấp, phù hợp hộ gia đình. Tụ 3 pha dùng cho lưới 380V, công suất lớn, chi phí cao, dành cho công nghiệp.
| Loại Tụ | Ưu Điểm | Nhược Điểm | Điện Áp | Công Suất | Ứng Dụng |
|---|---|---|---|---|---|
| Tụ Bù 1 Pha | Chi phí thấp, lắp đơn giản | Chỉ dùng lưới 1 pha | 220-250V | 2.5-50kVAr | Hộ gia đình, tải nhỏ |
| Tụ Bù 3 Pha | Dung lượng lớn, hiệu quả cao | Chi phí cao, cần lưới 3 pha | 380-440V | 10-100kVAr+ | Công nghiệp, tải lớn |
Lưu Ý Quan Trọng Khi Sử Dụng Tụ Bù 1 Pha
- Đo cosφ trước lắp để tránh bù thừa gây quá áp >10%.
- Kết hợp cuộn kháng nếu sóng hài >5% để tránh cộng hưởng nổ tụ.
- Bảo dưỡng hàng quý: Đo dung lượng giảm <10%, thay nếu >5 năm.
- Tránh lắp gần nguồn nhiệt >50°C, sử dụng quạt làm mát nếu cần.
- Tuân thủ IEC 60831: Giới hạn dòng hài <30%, xả tụ trước chạm.
Câu Hỏi Thường Gặp
Tụ bù 1 pha có tiết kiệm điện không?
Có, giảm tổn hao 10-20% bằng cách nâng cosφ, tránh phạt theo quy định EVN.
Cách kiểm tra tụ bù hỏng?
Đo dung lượng bằng đồng hồ chuyên dụng, nếu giảm >10% thì thay; kiểm tra vỏ phồng hoặc dầu rò (với tụ dầu).
Dung lượng tụ bù 1 pha phù hợp cho máy bơm 2HP?
Chọn 5-10kVAr, tính Q = 1.5kW (tan60° – tan18°), khoảng 7kVAr.
Có cần chuyên gia lắp đặt?
Có, để tính chính xác tránh quá tải hoặc nổ, đặc biệt tải >20kW. Liên hệ dịch vụ chuyên nghiệp.
Cập nhật 2025 có gì mới?
Tiêu chuẩn QCVN yêu cầu cosφ >0.95 nghiêm ngặt, ưu tiên tụ khô thân thiện môi trường.
