Để lắp đặt Tụ bù hạ thế hiệu quả, bạn cần chọn loại 3 pha 440V cho tải công nghiệp, tính toán chính xác dung lượng cần bù ( $Q_{bù}$ ) dựa trên hệ số cosφ mục tiêu 0.95, và đấu nối song song với tải qua Contactor (Khởi động từ) để tránh hiện tượng bù thừa gây quá áp.

Tụ Bù Hạ Thế Là Gì?

Tụ bù hạ thế Low Voltage Capacitor là thiết bị tích phóng điện năng dùng cho lưới điện dưới 1kV. Chức năng chính là bù công suất phản kháng để nâng hệ số Cosφ > 0.9, giúp hệ thống điện ổn định và tránh bị phạt tiền.

Mục lục

Tụ bù hạ thế là thiết bị được đấu nối vào lưới điện hạ thế (dưới 1kV) với nhiệm vụ chính là tích và phóng điện năng để bù công suất phản kháng, nâng cao hệ số công suất $Cos\phi$ lên mức 0.9-0.95.

Thiết bị này gồm hai vật dẫn đặt ngăn cách nhau bởi một lớp điện môi (giấy ngâm dầu hoặc polypropylene), giúp cân bằng cảm kháng sinh ra từ các tải như Motor (động cơ), máy biến áp. Đây là giải pháp bắt buộc tại các nhà máy, xí nghiệp để ổn định hệ thống điện và tránh bị điện lực phạt tiền.

Công Dụng “Thần Kỳ” Của Tụ Bù Hạ Thế

5 lợi ích cốt lõi: (1) Xóa bỏ phạt vô công, (2) Giảm hóa đơn tiền điện 10-20%, (3) Giảm tổn hao nhiệt trên dây dẫn, (4) Giảm sụt áp cuối nguồn, (5) Tăng khả năng tải cho máy biến áp mà không cần nâng cấp.

Tụ bù hạ thế

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Việc lắp đặt tụ bù mang lại 5 lợi ích kinh tế – kỹ thuật rõ rệt:

Bù công suất phản kháng: Nếu $Cos\phi < 0.9$ (theo quy định mới), doanh nghiệp sẽ bị phạt tiền. Tụ bù giúp nâng $Cos\phi$ để xóa bỏ hoàn toàn khoản phạt này. Xem thêm cách tính tiền điện và phạt vô công.
Giảm tiền điện hàng tháng: Bù $Q$ giúp giảm công suất biểu kiến ( $S$ ), từ đó giảm dòng điện tổng, tiết kiệm 10-20% hóa đơn tiền điện do giảm tổn hao kỹ thuật.
Giảm tổn hao trên dây truyền tải: Giảm dòng phản kháng giúp hạ tổn thất nhiệt $I^2R$ trên đường dây lên đến 15%, đặc biệt hiệu quả với các tải ở xa nguồn.
Giảm sụt áp: Giúp ổn định điện áp cuối nguồn, đảm bảo động cơ khởi động đủ công suất, tránh tình trạng nóng máy hoặc cháy cuộn dây.
Tăng khả năng truyền tải: Giảm dòng $Q$ cho phép đường dây và máy biến áp tải thêm được nhiều dòng tác dụng ( $P$ ) hơn mà không cần nâng cấp hạ tầng.

Cấu Tạo Và Thông Số Kỹ Thuật

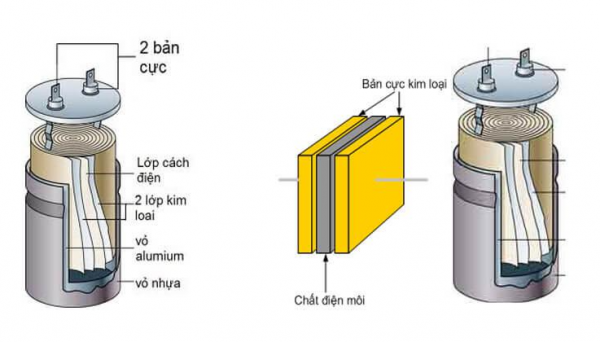

Cấu tạo chính gồm bản cực nhôm và lớp cách điện. Thông số quan trọng cần nhớ: Điện dung C (tính theo Fara), Công suất phản kháng Q (kVAr) và Điện áp định mức Udm (thường là 440V cho lưới 380V).

Cấu tạo: Gồm các bản cực nhôm mỏng cách điện bằng giấy ngâm dầu hoặc màng nhựa Polypropylene, đặt trong vỏ nhôm hoặc nhựa chịu nhiệt đúc kín.
Thông số chính:
- Điện dung $C (\mu F) = \frac{Q}{2\pi f U^2}$ .
- Điện áp định mức $U_{dm}$ : 230V – 1100V.
- Công suất $Q_{dm}$ : 5 – 50 kVAr.
Nguyên lý: Tụ tạo ra dòng điện dẫn pha ( $I_c$ ) để trung hòa dòng điện chậm pha ( $I_l$ ) của tải cảm.

Phân Loại Tụ Bù Hạ Thế

Phân loại chính: (1) Theo cấu tạo có Tụ Dầu (bền, cho tải nặng) và Tụ Khô (nhỏ gọn, an toàn); (2) Theo điện áp có Tụ 1 pha (dân dụng) và Tụ 3 pha (công nghiệp 415V-440V).

Theo cấu tạo:

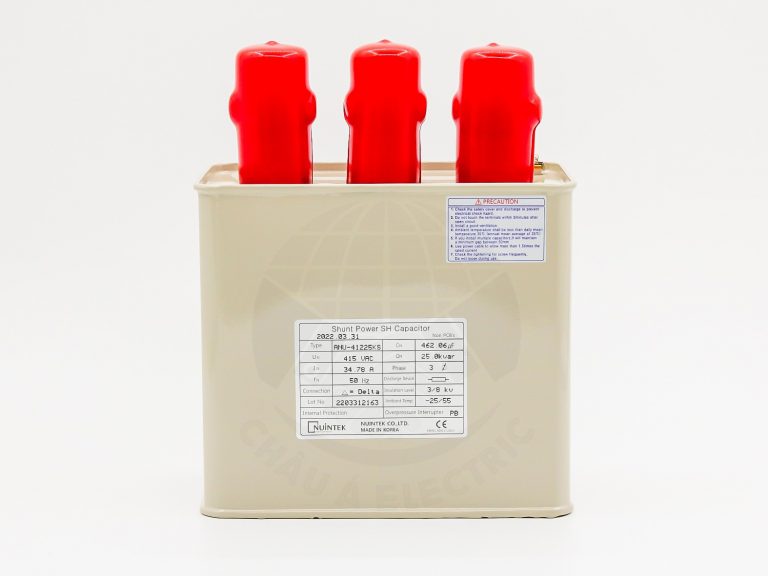

Tụ bù Dầu: Hình chữ nhật, ngâm dầu chuyên dụng. Ưu điểm là độ bền cao, chịu được dòng lớn và môi trường khắc nghiệt. Thường dùng cho các hệ thống tải nặng hoặc có sóng hài cao.

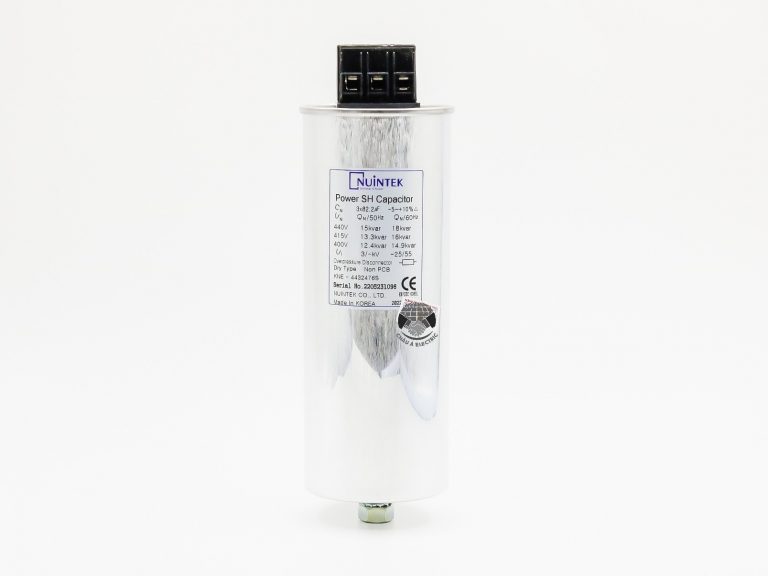

Tụ bù Khô: Hình trụ tròn, cách điện bằng keo hoặc khí. Ưu điểm là nhỏ gọn, nhẹ, dễ lắp đặt, giá thành rẻ và an toàn cháy nổ. Phù hợp cho các tải nhỏ, chất lượng điện sạch.

Theo điện áp:

1 pha: 230V/250V, dùng cho hộ gia đình hoặc xưởng nhỏ.
3 pha: 415V, 440V, 525V (loại phổ biến nhất trong công nghiệp). Nếu lưới điện có nhiều sóng hài, nên chọn loại 440V hoặc 525V kết hợp với Cuộn kháng lọc hài để tránh nổ tụ.

Nên Chọn Loại Tụ Bù Nào? (Hướng Dẫn Chọn Mua)

4 bước chọn mua: (1) Tính công suất Q cần bù, (2) Chọn Tụ Dầu cho tải lớn/nhiễu, Tụ Khô cho tải nhỏ, (3) Ước lượng 40% công suất biến áp nếu bù nền, (4) Đo sóng hài (THD) để quyết định lắp thêm cuộn kháng.

Để tiết kiệm chi phí và đảm bảo hiệu quả, bạn hãy làm theo 4 bước sau:

Tính công suất cần bù: Áp dụng công thức $Q_{bù} = P (\tan\phi_{hiện tại} - \tan\phi_{mục tiêu})$ . Tham khảo chi tiết tại bài viết Hướng dẫn tính chọn tụ bù.
Chọn loại tụ:
- Tải lớn, nhiều biến tần/lò hồ quang $\rightarrow$ Chọn Tụ Dầu.
- Tải nhỏ, văn phòng, chung cư $\rightarrow$ Chọn Tụ Khô.
Chọn theo biến áp: Nếu chưa có tải thực tế, chọn $Q_{bù} \approx 40\% \times S_{biến áp}$ (bù nền).
Kiểm tra sóng hài: Nếu đo được độ méo hài $THD > 5\%$ , bắt buộc phải lắp thêm cuộn kháng để bảo vệ tụ.

Lưu Ý Quan Trọng Khi Lắp Đặt & Vận Hành

Đấu nối qua Aptomat bảo vệ, đặt tụ nơi thoáng mát (nhiệt độ < 55°C). Đặc biệt lưu ý an toàn: Phải đợi tụ xả điện ít nhất 5 phút sau khi ngắt nguồn mới được chạm vào để tránh bị giật.

Đấu nối: Luôn đấu song song với tải và qua Aptomat (MCCB) để bảo vệ ngắn mạch. Với tụ 3 pha, đấu tam giác để tăng dung lượng.
Vị trí: Đặt càng gần tải càng tốt để giảm tổn hao trên dây dẫn.
Bảo trì: Thường xuyên kiểm tra dòng điện, nhiệt độ (phải < 55°C). Nếu thấy tụ bị phồng rộp hoặc chảy dầu, phải ngắt điện và thay thế ngay lập tức. Xem thêm quy trình bảo trì tủ điện hạ thế.
An toàn: Tụ điện tích trữ năng lượng lớn. Sau khi ngắt điện, phải đợi ít nhất 5 phút để tụ xả hết điện tích qua điện trở xả trước khi chạm vào.

Các Thương Hiệu Tụ Bù Bán Chạy Nhất 2025

Phân khúc cao cấp: Schneider Electric (Pháp), Epcos (Đức), Ducati (Ý). Bền bỉ, chịu quá áp tốt.
Phân khúc trung cấp: Mikro (Malaysia), Samwha (Hàn Quốc), Shizuki (Nhật). Ổn định, giá hợp lý, rất phổ biến tại Việt Nam.
Phân khúc phổ thông: Sino, Havells. Giá rẻ, phù hợp công trình ngân sách thấp.

Mua Tụ Bù Hạ Thế Ở Đâu Uy Tín?

Để tránh mua phải hàng giả, hàng tái chế (refurbished), bạn nên chọn các nhà cung cấp uy tín có chứng nhận CO/CQ rõ ràng. KTH Electric là đơn vị chuyên phân phối và thi công lắp đặt tụ bù chính hãng, cam kết:

Hàng mới 100%, bảo hành 12-18 tháng.
Tư vấn tính toán dung lượng bù miễn phí.
Hỗ trợ đo đạc sóng hài và lắp đặt trọn gói.

Liên hệ ngay với chúng tôi để được tư vấn giải pháp tiết kiệm điện tối ưu nhất cho nhà máy của bạn.
