Tụ Bù Nền Là Gì? Cách Tính Toán & Lắp Đặt Chuẩn Nhất 2025

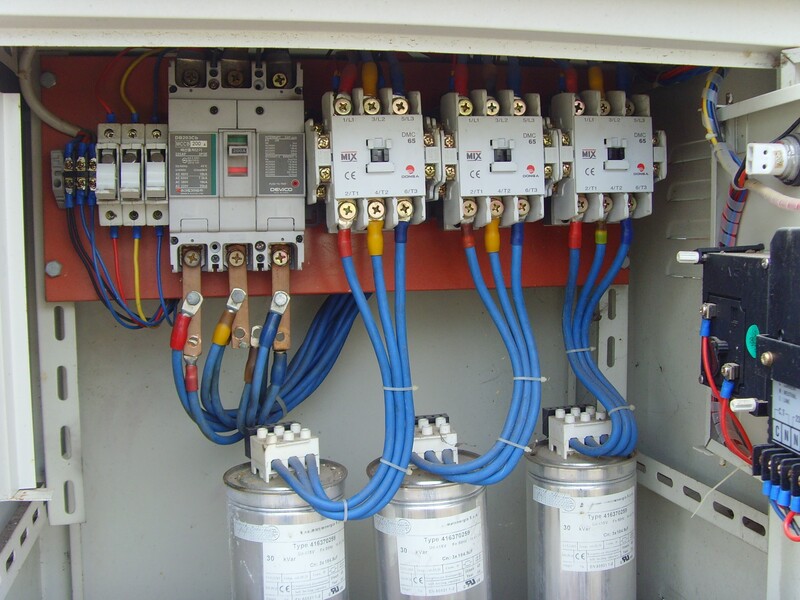

Tụ bù nền (Fixed Capacitor / Background Capacitor) là lượng công suất phản kháng được đóng thường trực (cố định) trong hệ thống điện, không thông qua bộ điều khiển tụ bù tự động (APFC). Giải pháp này đóng vai trò “xương sống” giúp ổn định hệ số công suất (cosφ), triệt tiêu công suất vô công của máy biến áp và giảm áp lực đóng cắt cho hệ thống tụ bù ứng động.
Việc hiểu rõ bản chất của tụ bù nền cũng quan trọng như việc phân biệt giữa tụ bù hạ thế và trung thế, giúp doanh nghiệp tối ưu hóa chi phí vận hành.
Tại Sao Hệ Thống Của Bạn Cần Tụ Bù Nền?
Trả lời nhanh: Tụ bù nền là giải pháp bắt buộc để triệt tiêu tổn hao không tải của máy biến áp, giúp doanh nghiệp tránh mức phạt cosφ lên tới 44% giá trị hóa đơn điện và kéo dài tuổi thọ thiết bị đóng cắt.
Nhiều doanh nghiệp thắc mắc: “Tại sao tôi đã lắp tủ tụ bù tự động rồi mà vẫn cần lắp thêm tụ bù nền?”. Dưới đây là 2 lý do cốt tử liên quan trực tiếp đến hiệu quả kinh tế và tuổi thọ thiết bị:

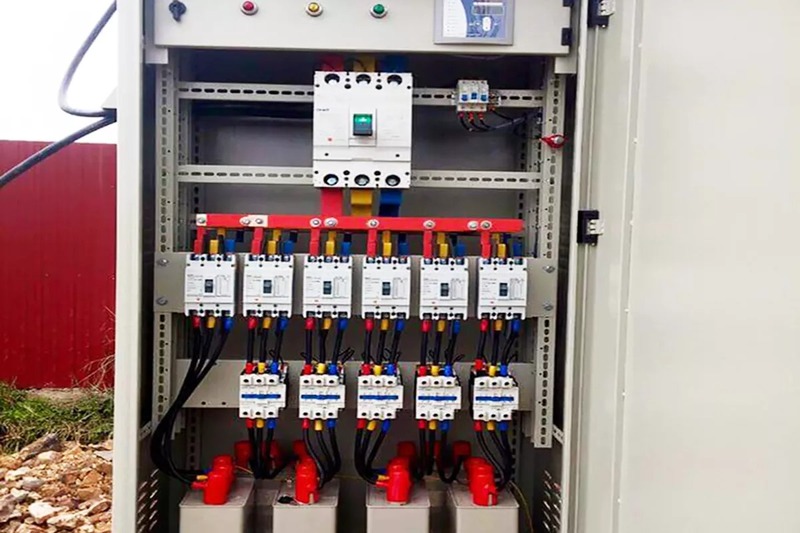

Lý do 1: Tránh “Bẫy” phạt tiền điện khi máy biến áp non tải (Quan trọng nhất)
Ngay cả khi nhà máy ngừng hoạt động (không tải), bản thân máy biến áp vẫn tiêu thụ một lượng công suất phản kháng để từ hóa lõi thép. Trong kỹ thuật, đây được gọi là tổn hao không tải (Q0).
- Hệ thống đo đếm của điện lực thường đặt ở phía trung thế.
- Khi dòng điện quá nhỏ (dưới 4% tải định mức), các bộ điều khiển (Relay) sẽ không hoạt động do không đủ ngưỡng cảm biến (C/K).
- Hậu quả: cosφ giảm sâu (có thể xuống dưới 0.1), dẫn đến mức phạt mua công suất phản kháng rất lớn. Do đó, việc tính toán chính xác qua các thí nghiệm đo tổn hao không tải hoặc dựa trên catalogue là cực kỳ cần thiết.
Lý do 2: Giảm sai số và tăng tuổi thọ thiết bị đóng cắt
Nếu chỉ sử dụng các cấp tụ bù tự động (bù ứng động), hệ thống sẽ thường xuyên phải đóng/nhả Contactor (khởi động từ) để đuổi theo sự thay đổi của tải.
- Tụ bù nền đóng vai trò như một “lớp đệm”, gánh phần công suất phản kháng cơ bản (Base Load).
- Các cấp tụ tự động chỉ cần hoạt động để bù cho phần dao động đỉnh, giúp giảm sai số và tăng tuổi thọ cho thiết bị đóng cắt.
Công Thức Tính Chọn Dung Lượng Tụ Bù Nền Chuẩn Xác
Để tính tụ bù nền, áp dụng công thức: Qnen ≈ Q0 = (I0% / 100) × S. Trong đó I0% là dòng không tải (thường 1.5-2%) và S là công suất trạm (kVA).
Để chọn tụ bù nền, kỹ sư cần căn cứ vào mục đích bù. Bạn có thể tham khảo thêm bài viết chuyên sâu về hướng dẫn tính chọn tụ bù để có cái nhìn tổng quan hơn. Tuy nhiên, với tụ nền, công thức cốt lõi như sau:
Trường hợp 1: Bù tổn hao không tải cho Máy biến áp (Khuyên dùng)
Áp dụng công thức chuẩn kỹ thuật để triệt tiêu dòng từ hóa của MBA:
- Qnen: Dung lượng tụ bù nền (kVAr).
- S: Công suất định mức của máy biến áp (kVA).
- I0%: Dòng điện không tải (Tra cứu trong catalogue MBA, thường từ 1.5% – 2%).
Bảng tra nhanh dung lượng tụ bù nền tối thiểu (2025):
| Dung lượng MBA (kVA) | I0% (Tham khảo) | Tụ bù nền gợi ý (kVAr) |
|---|---|---|
| 250 | 2% | 5.0 |
| 400 | 2% | 10.0 |
| 630 | 2% | 15.0 |
| 1000 | 2% | 20.0 |
| 1250 | 1.8% | 25.0 |
| 2000 | 1.5% | 30.0 – 40.0 |
Lưu ý: Với các trạm công suất lớn, có thể cân nhắc sử dụng tụ bù dầu để tăng độ bền và khả năng chịu tải.
Trường hợp 2: Bù cho tải nền của phân xưởng
Nếu nhà máy có một dây chuyền hoạt động 24/24 với công suất ổn định, bạn có thể lắp tụ bù nền trực tiếp cho nhóm thiết bị này.
Bài Toán So Sánh: Hiệu Quả Khi Có Tụ Bù Nền
Hiệu quả thực tế: Kết hợp tụ bù nền giúp giảm sai số đóng cắt từ 14kVAr xuống chỉ còn 4kVAr, đảm bảo hệ số công suất luôn ổn định ở mức > 0.95.
Để chứng minh hiệu quả, hãy xem xét ví dụ một nhà máy có công suất đỉnh 160kW và tải dao động. Chúng ta sẽ so sánh việc chỉ dùng thiết bị đóng cắt tự động so với việc kết hợp tụ nền.
Phương án A: Chỉ dùng Bù ứng động (5 cấp x 20kVAr)
Do bước tụ lớn (20kVAr), khi tải thay đổi nhỏ, bộ điều khiển rất khó chọn cấp tụ phù hợp.
- Kết quả: Sai số bù lớn (lên tới 14 kVAr), cosφ không ổn định. Hệ thống đóng cắt liên tục làm giảm tuổi thọ của MCCB và tụ điện.
Phương án B: Dùng Bù nền (1 cấp 50kVAr) + Bù ứng động (4 cấp x 10kVAr)
Tụ nền 50kVAr luôn đóng, các cấp tụ tự động nhỏ (10kVAr) sẽ linh hoạt điều chỉnh phần còn lại.
- Kết quả: Chỉ dư 4 kVAr. Sai số giảm từ 14 xuống 4.
- Ưu điểm: Hệ thống bám sát tải thực tế hơn, cosφ luôn cao và ổn định. Điều này cũng tương tự nguyên lý tối ưu hóa khi bạn phân biệt tụ bù ngang và tụ bù dọc trong lưới điện truyền tải.
Hướng Dẫn Lắp Đặt & Cảnh Báo An Toàn
Nguyên tắc vàng: Tuyệt đối không bù dư (Qnen ≤ Q0) để tránh quá áp khi mất điện và bắt buộc dùng cuộn kháng nếu hệ thống có sóng hài cao.
Sơ đồ lắp đặt
Tụ bù nền thường được lắp đặt theo 2 cách:
- Lắp trực tiếp sau MBA: Dùng để bù tổn hao MBA. Cần có thiết bị đóng cắt riêng như MCCB hoặc Fused Switch để bảo vệ.
- Lắp song song với tải: Tụ bù sẽ đóng ngắt cùng với contactor khởi động của động cơ/máy móc.
⚠️ 3 Nguyên tắc “Sống còn” tránh hư hỏng thiết bị
1. Tuyệt đối không bù dư quá mức:
Nếu chọn tụ nền lớn hơn công suất không tải (Qnen > Q0), khi mất điện, tụ sẽ phát ngược công suất gây hiện tượng Quá áp (Over-voltage). Để hiểu rõ hơn về các rủi ro điện áp, bạn có thể tham khảo bài viết Điện áp là gì?.
2. Kiểm soát sóng hài:
Với các nhà máy sử dụng nhiều biến tần, sóng hài là kẻ thù số 1 của tụ điện. Nếu phát hiện sóng hài cao, bắt buộc phải lắp thêm cuộn kháng lọc hài nối tiếp với tụ nền để tránh nổ tụ do cộng hưởng. Bạn cần biết cách chọn cuộn kháng tụ bù phù hợp để bảo vệ hệ thống.
3. Vị trí biến dòng (CT):
Cần lắp đặt biến dòng đúng vị trí để bộ điều khiển nhận diện chính xác. Nếu gặp khó khăn trong cài đặt, hãy xem hướng dẫn cài đặt bộ điều khiển tụ bù Mikro hoặc các dòng tương đương.
Kết luận
Tụ bù nền là giải pháp “nhỏ nhưng có võ”, vừa giúp doanh nghiệp tránh khoản phạt vô lý khi không tải, vừa giúp hệ thống điện vận hành trơn tru hơn.
Lời khuyên chuyên gia: Hệ thống tụ bù cần được kiểm tra định kỳ để đảm bảo dung lượng không bị suy hao. Nếu bạn không có đội ngũ kỹ thuật chuyên trách, hãy cân nhắc sử dụng dịch vụ bảo trì hệ thống điện chuyên nghiệp để đảm bảo an toàn và hiệu quả cao nhất.
Bạn cần tính toán chính xác dung lượng tụ bù cho dự án? Hãy liên hệ với KTH Electric, đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ bạn bảng tính chi tiết.
