Tác giả: KTH Electric Technical Team | Chủ đề: Điện Trung Thế & Tự Động Hóa Lưới Điện

Trong hệ thống lưới điện phân phối hiện đại, việc nắm vững quy trình vận hành tủ điều khiển (Control Cubicle) là kỹ năng sống còn của kỹ sư. Bài viết này sẽ hướng dẫn chi tiết cách thao tác trên hai dòng tủ phổ biến nhất: Schneider ADVC và Noja Power RC Series, đồng thời cung cấp các giải pháp xử lý sự cố thực chiến.

Nếu bạn chưa nắm rõ về cấu tạo cơ bản của thiết bị này, hãy tham khảo bài viết chuyên sâu: Recloser là gì? Cấu tạo và nguyên lý hoạt động trước khi đi vào phần cài đặt chi tiết bên dưới.

“Để vận hành tủ điều khiển Recloser Schneider (ADVC) hoặc Noja Power (RC Series), quy trình cốt lõi gồm 3 bước: (1) Kết nối cáp điều khiển, (2) Cấu hình bảo vệ qua phần mềm (WSOS/CMS), và (3) Thao tác đóng/cắt trên mặt Panel. Nguyên tắc quan trọng nhất là đưa thiết bị về chế độ ‘Non-Reclose’ (Khóa đóng lại) khi có người làm việc trên lưới.”

Hướng dẫn vận hành tủ điều khiển Recloser Schneider/Noja Power

Chi tiết quy trình 3 bước vận hành tiêu chuẩn:

1. Kết nối vật lý: Đấu nối cáp điều khiển từ máy cắt xuống tủ (Control Cable).
2. Cấu hình bảo vệ: Sử dụng phần mềm chuyên dụng (WSOS cho Schneider, CMS cho Noja) để cài đặt thông số dòng điện, thời gian cắt.
3. Thao tác vận hành: Đóng/Cắt, gán Tag, xem sự kiện (Event Log) trực tiếp trên mặt Panel hoặc qua máy tính.

Nguyên tắc vàng: Phải luôn đưa thiết bị về chế độ “Non-Reclose” (Khóa đóng lại) khi có người làm việc trên lưới để đảm bảo an toàn. Đồng thời, cần định kỳ kiểm tra nguồn điện dự phòng (Ắc quy) để tránh lỗi mất nguồn điều khiển.

⚠️ CẢNH BÁO AN TOÀN ĐIỆN

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Việc vận hành và cài đặt Recloser chỉ dành cho nhân viên kỹ thuật đã được đào tạo và có chứng chỉ an toàn.

Luôn tuân thủ quy trình cô lập, tiếp địa và sử dụng thiết bị đóng cắt đúng quy định.
Tuyệt đối không thay đổi thông số chỉnh định rơ-le (I>, TCC) nếu không có phiếu chỉnh định được phê duyệt.

Hướng Dẫn Vận Hành Recloser Schneider (Tủ ADVC Compact/Ultra)

“Tủ ADVC sử dụng phần mềm WSOS để cài đặt. Thao tác nhanh: Nhấn Select -> Trip (O) để cắt, Close (I) để đóng. Mật khẩu mặc định thường là 0000 hoặc 1111.”

Dòng tủ ADVC của thương hiệu Schneider Electric (trước đây là Nu-Lec) được xem là tiêu chuẩn trong lưới điện Việt Nam nhờ độ bền và khả năng tùy biến cao.

Phần mềm kết nối & Giao tiếp

Để cài đặt sâu các thông số bảo vệ hoặc logic IOEX, bạn cần kết nối máy tính với tủ ADVC:

Phần mềm: WSOS 5 (Windows Switchgear Operating System).
Cổng kết nối: RS232 (cổng DB9) hoặc USB.
Mật khẩu mặc định: Thường là 0000 hoặc 1111.

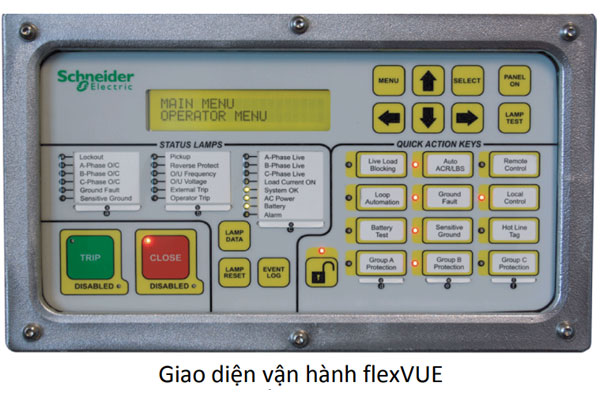

Thao tác trên mặt máy (Operator Interface)

Giao diện người dùng trên ADVC bao gồm màn hình LCD và các phím bấm màng. Kỹ thuật viên cần chú ý các trạng thái sau:

Kiểm tra trạng thái

Đèn RED (Closed): Máy cắt đang ĐÓNG (có điện).
Đèn GREEN (Open): Máy cắt đang CẮT (mất điện).

Thao tác Đóng/Cắt

Nhấn nút Select để chọn thiết bị.
Nhấn Trip (O) để cắt mạch.
Nhấn Close (I) để đóng mạch.

Chức năng bảo vệ & Tự động:

Non-Reclose: Vô hiệu hóa chức năng tự động đóng lại. Đây là bước bắt buộc trong quy trình bảo trì trạm Recloser để đảm bảo an toàn cho thợ đường dây.
Earth Fault: Bật/Tắt chức năng bảo vệ chạm đất (SEF/EF).

Trích xuất dữ liệu sự cố (Event Log)

Việc phân tích sự cố giúp xác định nguyên nhân gây mất điện (do sét, cây va quẹt hay quá tải).

Kết nối WSOS -> Menu Status -> Event Log.
Các thông số cần lưu ý:
- Dòng sự cố ( $I_{fault}$ ): $kA$ .
- Loại sự cố (Phase A-Gnd, A-B…).
- Thời gian cắt ( $t_{trip}$ ): $ms$ .

Hướng Dẫn Cài Đặt & Vận Hành Recloser Noja Power (Tủ RC10/RC15/RC20)

“Noja Power sử dụng phần mềm CMS hoặc App Mobile qua Wi-Fi. Lưu ý quan trọng: Màu ĐỎ là ĐÓNG (nguy hiểm), màu XANH LÁ là CẮT (an toàn) – ngược với quy chuẩn thông thường.”

Noja Power (Úc) nổi bật với dòng tủ điện trung thế RC Series tích hợp công nghệ vi xử lý hiện đại và giao diện trực quan.

Phần mềm kết nối (CMS)

Phần mềm: CMS (Control and Management Software).
Kết nối thông minh:
- USB: Cổng trực tiếp trên mặt Panel.
- Wi-Fi: Các dòng RC15/RC20 hỗ trợ kết nối không dây qua App Mobile, giúp kỹ sư không cần leo trụ hay đứng quá gần tủ khi thao tác (an toàn hơn khi xảy ra phóng điện cục bộ).

Quy trình cài đặt thông số cơ bản (Basic Settings)

Trong giao diện CMS, các tab quan trọng cần cấu hình:

System Config: Cài đặt tỷ số biến dòng (CT), biến điện áp (VT). Lưu ý: Cài sai tỷ số này sẽ dẫn đến sai lệch khi đo đếm công suất và điện áp.
Protection (Bảo vệ):Overcurrent (OC): Cài đặt Relay bảo vệ quá dòng với dòng khởi động ( $I_{pickup}$ ) và đặc tính $TCC$ .
Công thức dòng tác động (IEC Standard):

t = [k × β] / [(I/I_p)^α – 1] + L
Auto Reclose: Cài đặt số lần đóng lại (Shots) và thời gian chờ (Dead time).

Thao tác trên Panel RC10/RC15

TRIP (Xanh lá) / CLOSE (Đỏ): Lưu ý đặc biệt: Noja sử dụng chuẩn màu ngược với Schneider. Đỏ là Đóng (Nguy hiểm), Xanh là Cắt (An toàn).
Hot Line Tag: Chức năng quan trọng khi vận hành. Khi bật Hot Line Tag, Recloser sẽ chuyển sang chế độ bảo vệ cực nhạy và khóa đóng lại hoàn toàn, thường dùng khi có công tác sửa chữa nóng (Hotline).

So Sánh Nhanh Tủ Điều Khiển (Control Cubicle)

“Schneider ADVC mạnh về logic và độ bền cơ học. Noja RC10/RC15 vượt trội về giao diện trực quan, kết nối không dây và màn hình lớn.”

Việc hiểu rõ sự khác biệt giúp đội ngũ dịch vụ bảo trì hệ thống điện chuẩn bị đúng công cụ trước khi ra hiện trường.

Đặc điểm	Schneider ADVC (Compact/Ultra)	Noja Power (RC10/RC15)
Phần mềm	WSOS (Chi tiết, logic mạnh)	CMS (Trực quan, hiện đại)
Kết nối Local	RS232 / USB	USB / Wi-Fi (App Mobile)
Hiển thị	LCD đơn sắc (2 hoặc 4 dòng)	Màn hình lớn, hiển thị vector
Nguồn	Ắc quy chì-axit kín khí	Ắc quy chì-axit 12V-26Ah
Vỏ tủ	Thép không gỉ (Inox 304/316)	Inox 304 sơn tĩnh điện

Troubleshooting: Các Lỗi Thường Gặp & Cách Xử Lý

“Lỗi phổ biến nhất là ‘Battery Low’ (hư ắc quy) và ‘Gas Low’ (thiếu khí SF6). Với lỗi khí thấp, tuyệt đối không thao tác đóng cắt cưỡng bức để tránh nổ.”

Trong quá trình thí nghiệm kiểm định thiết bị điện và vận hành thực tế, chúng tôi thường gặp các lỗi sau:

Lỗi “Battery Low” / “AC Supply Fail”

Hiện tượng: Đèn báo lỗi nguồn sáng, màn hình tối hoặc tủ tự động tắt (Shutdown).
Nguyên nhân: Mất nguồn AC từ máy biến áp cấp nguồn (PTS) hoặc Ắc quy bị chai, phù nề.
Khắc phục:
1. Kiểm tra MCB cấp nguồn AC đầu vào.
2. Đo điện áp ắc quy. Nếu $V < 22V$ (hệ 24V), cần thay thế ngay. Đây là hạng mục bắt buộc trong quy trình bảo dưỡng định kỳ.

Lỗi “Gas Low” / “Loss of Pressure” (Trên Recloser SF6)

Hiện tượng: Áp suất khí SF6 giảm thấp, cơ cấu chấp hành bị khóa (Lockout).
Hành động:
1. Tuyệt đối không thao tác Đóng/Cắt cưỡng bức để tránh nổ buồng cắt.
2. Tiến hành cô lập Recloser bằng cách mở dao cách ly (DS) phía trước và sau thiết bị.
3. Liên hệ đơn vị chuyên nghiệp để xử lý rò rỉ khí.

Lỗi Truyền Thông (Comms Fail)

Schneider: Kiểm tra lại Driver cáp USB-to-RS232 và cổng COM trên máy tính.
Noja: Nếu dùng Wi-Fi, đảm bảo Laptop nhận IP động (DHCP). Nếu dùng cáp quang kết nối SCADA, cần kiểm tra suy hao tín hiệu.

Bạn cần hỗ trợ kỹ thuật chuyên sâu?

Việc cài đặt Recloser đòi hỏi sự chính xác tuyệt đối để đảm bảo phối hợp bảo vệ (Coordination) với các thiết bị khác như Aptomat (Circuit Breaker) hay cầu chì.

Nếu bạn gặp các mã lỗi phức tạp hoặc cần dịch vụ bảo trì trạm Recloser trọn gói (bao gồm thí nghiệm, cài đặt, nạp khí SF6), hãy liên hệ ngay với đội ngũ kỹ thuật của KTH Electric. Chúng tôi cũng cung cấp dịch vụ Scan nhiệt tủ điện (Thermal Scan) để phát hiện sớm các điểm tiếp xúc kém trong tủ điều khiển.

👉 Liên hệ tư vấn: Dịch vụ kỹ thuật KTH Electric
