Khi “chiếc hộp nhỏ” quyết định túi tiền hàng tháng của bạn

Bạn đã bao giờ cầm tờ hóa đơn tiền điện trên tay và tự hỏi: “Tại sao tháng này tiền điện lại tăng vọt như vậy? Liệu cái đồng hồ điện ngoài cột kia có chạy sai không?”. Trong suốt 20 năm làm nghề kỹ thuật điện tại KTH Electric, tôi đã gặp hàng ngàn câu hỏi tương tự từ các chủ hộ gia đình cho đến các chủ doanh nghiệp sản xuất.

Thực tế, công tơ điện (hay dân gian thường gọi là đồng hồ điện, điện kế) không chỉ là một thiết bị đo đếm vô tri. Nó là “cán cân công lý” giữa người mua điện (là bạn) và người bán điện (EVN – Tập đoàn Điện lực Việt Nam). Việc hiểu rõ về “trái tim” của hệ thống đo lường này không chỉ giúp bạn giám sát được lượng điện năng tiêu thụ, tránh thất thoát tiền bạc oan uổng mà còn đảm bảo an toàn cho hệ thống điện trong nhà.

Bài viết này không phải là những lý thuyết khô khan trong sách giáo khoa. Đây là đúc kết kinh nghiệm thực chiến của tôi, giúp bạn từ một người “mù mờ” trở thành người am hiểu, biết cách đọc, cách đấu nối và thậm chí là tự kiểm tra xem công tơ nhà mình có đang “móc túi” bạn hay không.

Chuyên viên tư vấn & Báo giá

Ms. Thanh Tâm

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

1. Phân Loại Công Tơ Điện Phổ Biến Tại Việt Nam

Trước khi đi vào kỹ thuật sâu hơn, bạn cần biết chính xác loại công tơ mình đang sử dụng hoặc dự định mua là loại gì. Trên thị trường hiện nay, đặc biệt là các dòng sản phẩm của EMIC (Gelex), Vintec hay LS, chúng ta có thể phân loại dựa trên hai tiêu chí chính: nguồn điện và nguyên lý hoạt động.

1.1. Dựa theo nguồn điện phân phối

Đây là cách phân loại cơ bản nhất để bạn chọn mua thiết bị phù hợp với nhu cầu sử dụng:

• 🔹 Công tơ điện 1 pha (Single-phase energy meter):
  Đây là loại bạn thấy ở 99% các hộ gia đình Việt Nam. Nó được thiết kế để đo năng lượng trên lưới điện 1 pha 2 dây (gồm 1 dây pha nóng và 1 dây trung tính lạnh), điện áp chuẩn 220V. Dòng điện định mức thường thấy là 10(40)A, 20(80)A hoặc 40(120)A. Nếu bạn đang tìm mua đồng hồ điện cho phòng trọ hay nhà ở dân dụng, đây chính là loại bạn cần.

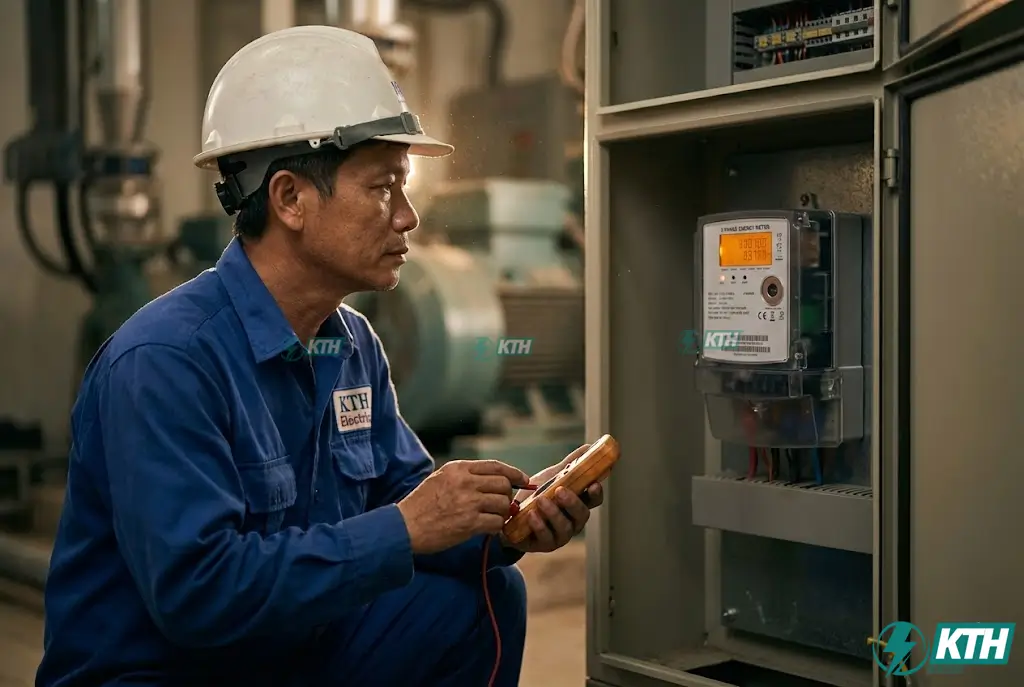

• 🔹 Công tơ điện 3 pha (Three-phase energy meter):
  Loại này dành cho các “cỗ máy ngốn điện”. Nếu bạn vận hành nhà xưởng, sử dụng động cơ 3 pha, máy nén khí công nghiệp hay thang máy, bạn bắt buộc phải dùng công tơ 3 pha. Điện áp định mức là 380V. Trong nhóm này, dân kỹ thuật chúng tôi lại chia nhỏ ra làm hai loại:
  • Công tơ 3 pha trực tiếp: Dùng cho dòng điện tải vừa phải (thường dưới 100A). Dây nguồn to bằng ngón tay cái được đấu trực tiếp vào công tơ.
  • Công tơ 3 pha gián tiếp: Dùng cho tải cực lớn. Lúc này, dòng điện không đi trực tiếp qua công tơ mà phải đi qua một thiết bị trung gian gọi là Biến dòng (Current Transformer – CT/TI). Chỉ số đọc được trên mặt đồng hồ phải nhân với hệ số biến dòng mới ra số điện thực tế.

1.2. Dựa theo nguyên lý hoạt động

Đây là sự chuyển giao giữa công nghệ cũ và mới:

2. Cấu Tạo Và Nguyên Lý Hoạt Động (Góc Nhìn Kỹ Thuật)

Để biết tại sao công tơ có thể bị “câu trộm” hoặc tại sao nó chạy nhanh, bạn cần hiểu bên trong nó có gì. Tôi sẽ giải thích cấu tạo của loại công tơ cơ 1 pha (loại phổ biến nhất của Emic) một cách đơn giản nhất.

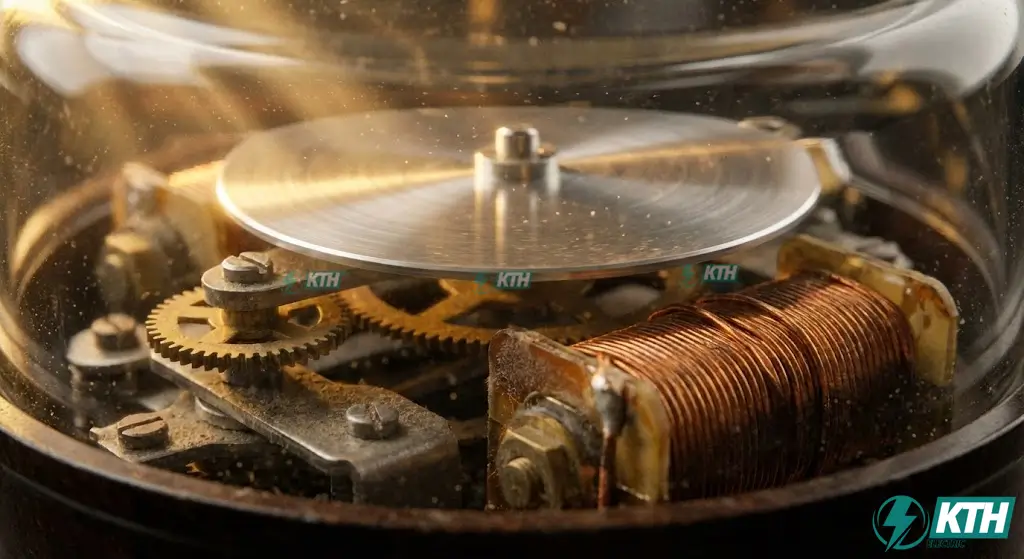

2.1. Cấu tạo công tơ điện 1 pha cơ khí

Hãy tưởng tượng công tơ điện giống như một cái động cơ nhỏ xíu, cấu tạo gồm 4 phần chính:

1. Cuộn dây dòng điện (Current Coil): Được mắc nối tiếp với phụ tải (thiết bị điện trong nhà). Dây đồng của cuộn này rất to để chịu dòng tải lớn nhưng số vòng dây lại ít.
2. Cuộn dây điện áp (Voltage Coil): Được mắc song song với nguồn điện. Dây đồng ở đây rất nhỏ (mảnh như sợi tóc) nhưng số vòng dây lên tới hàng nghìn vòng.
3. Đĩa nhôm (Aluminum Disc): Nằm ở giữa hai cuộn dây trên, được gắn trên một trục quay có ổ bi đỡ. Đây chính là bộ phận quay tròn mà bạn hay nhìn thấy.
4. Nam châm vĩnh cửu (Permanent Magnet): Đóng vai trò là bộ phận hãm (phanh), giúp đĩa nhôm dừng lại ngay khi bạn ngắt hết thiết bị điện, ngăn hiện tượng quán tính làm đĩa quay tiếp (gây tốn tiền oan).
5. Cơ cấu hiển thị (Register): Hệ thống bánh răng giảm tốc kết nối trục quay với dãy số hiển thị.

2.2. Nguyên lý làm việc cơ bản

Tại sao đĩa nhôm lại quay?
Khi bạn bật đèn hay cắm nồi cơm điện, dòng điện sẽ chạy qua cuộn dây dòng, và điện áp được đặt lên cuộn dây áp. Hai cuộn dây này sẽ sinh ra hai luồng từ thông lệch pha nhau. Sự tương tác của các từ thông này tạo ra các dòng điện xoáy (Foucault currents) ngay trên đĩa nhôm.
Dưới tác dụng của từ trường, dòng điện xoáy này sinh ra một lực điện từ (Momen quay) đẩy đĩa nhôm quay tròn.

• ⚡ Công suất P lớn → Lực từ mạnh → Đĩa quay nhanh
• 🚫 Tắt điện → Mất từ trường → Phanh hãm → Đĩa dừng

Nguyên lý này tuân theo công thức vật lý cơ bản: P = U.I.Cosφ. Trong đó công tơ sẽ tích phân công suất theo thời gian để ra điện năng tiêu thụ (kWh – Kilowatt giờ), hay dân dã gọi là “số điện”.

3. Hướng Dẫn Cách Đọc Chỉ Số Công Tơ Điện Chính Xác

Rất nhiều khách hàng gọi đến Hotline 0968.27.11.99 của KTH Electric phàn nàn rằng họ không biết cách đọc, dẫn đến nghi ngờ nhà đèn ghi sai số. Dưới đây là hướng dẫn chi tiết cho từng loại.

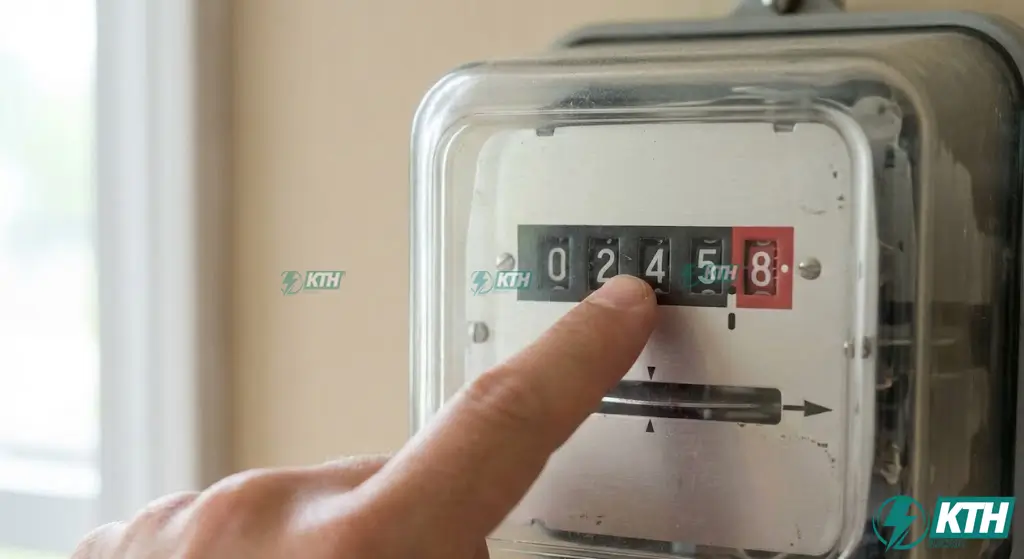

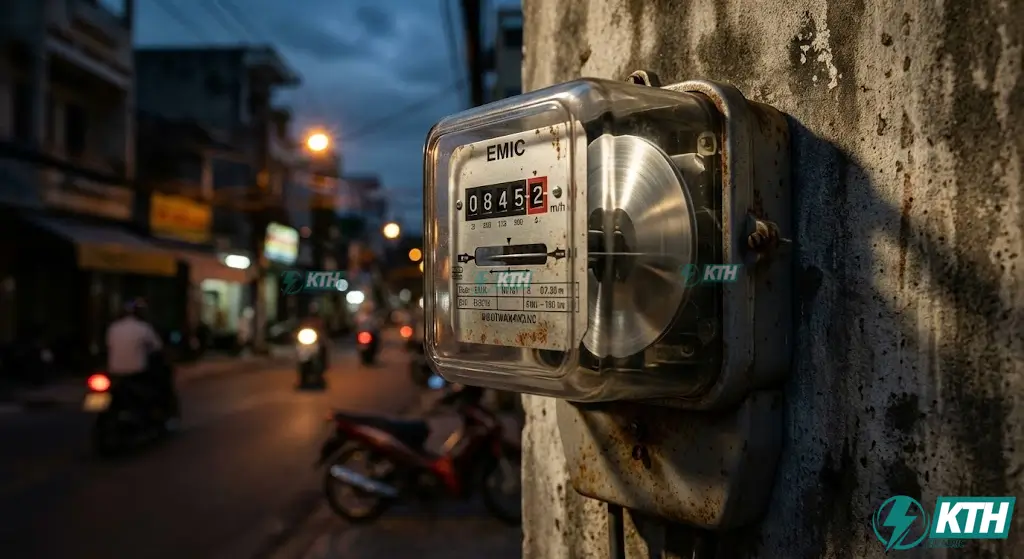

3.1. Cách xem đồng hồ điện 1 pha cơ (Điển hình là Emic CV140)

Trên mặt đồng hồ thường có một dãy số, ví dụ: 1 2 3 4 5. Bạn cần chú ý đến màu sắc của các chữ số và dấu phẩy (nếu có).

• ⚫ Dãy số màu đen (hoặc bên trái dấu phẩy): Biểu thị số kWh tròn (số điện nguyên). Đây là con số dùng để tính tiền điện.
• 🔴 Chữ số màu đỏ (hoặc bên phải dấu phẩy/trong khung đỏ): Biểu thị hàng đơn vị thập phân (1/10 kWh).

Lưu ý quan trọng: Tuyệt đối không cộng cả số màu đỏ vào tổng số điện tiêu thụ, nếu không hóa đơn của bạn sẽ tăng gấp 10 lần!

3.2. Cách đọc công tơ điện tử 1 pha

Với các dòng công tơ điện tử hiện đại (như của Vintec, Gelex), màn hình LCD sẽ hiển thị luân phiên các thông số theo mã (OBIS code). Bạn cần kiên nhẫn chờ màn hình chuyển đổi hoặc bấm nút để xem:

• 📟 Mã 1.8.0 (kWh): Tổng điện năng tiêu thụ (Số cần ghi).
• ⚡ Mã U (V): Điện áp hiện tại (Ví dụ: 220V).
• 🔌 Mã I (A): Dòng điện đang sử dụng.
• 🔋 Mã P (kW): Công suất tức thời.

Một số công tơ điện tử đo theo 3 biểu giá (3 giá) sẽ hiện: T1 (Tổng), T2 (Bình thường), T3 (Cao điểm), T4 (Thấp điểm).

3.3. Cách đọc công tơ điện 3 pha (Trực tiếp & Gián tiếp)

• Đối với công tơ 3 pha trực tiếp: Đọc y hệt như công tơ 1 pha. Thấy số bao nhiêu ghi bấy nhiêu.
• Đối với công tơ 3 pha gián tiếp (Có lắp biến dòng TI): Đây là chỗ “chết người” nếu không biết.
  1. Đọc chỉ số hiển thị trên mặt đồng hồ (Ví dụ: 100 kWh).
  2. Xem tỉ số biến dòng (TI) lắp trong tủ điện (Ví dụ: TI 100/5A => Hệ số nhân là 100/5 = 20).
  3. Điện năng thực tế = Chỉ số đọc được x Hệ số biến dòng.
  4. Ví dụ: 100 x 20 = 2.000 kWh.

Nếu bạn bỏ quên hệ số nhân này, bạn sẽ tính sai hoàn toàn chi phí sản xuất của nhà máy.

4. Sơ Đồ Đấu Dây Công Tơ Điện Chuẩn An Toàn

Sau khi đã biết cách đọc chỉ số, chúng ta bước sang phần quan trọng nhất và cũng nguy hiểm nhất: Đấu nối.

Là một người thợ điện 20 năm kinh nghiệm, tôi phải cảnh báo bạn: Điện không có mắt. Việc đấu sai dây công tơ không chỉ làm hỏng thiết bị, gây chập cháy tủ điện mà còn nguy hiểm trực tiếp đến tính mạng. Dưới đây là quy trình đấu nối chuẩn kỹ thuật mà đội ngũ KTH Electric áp dụng cho mọi công trình.

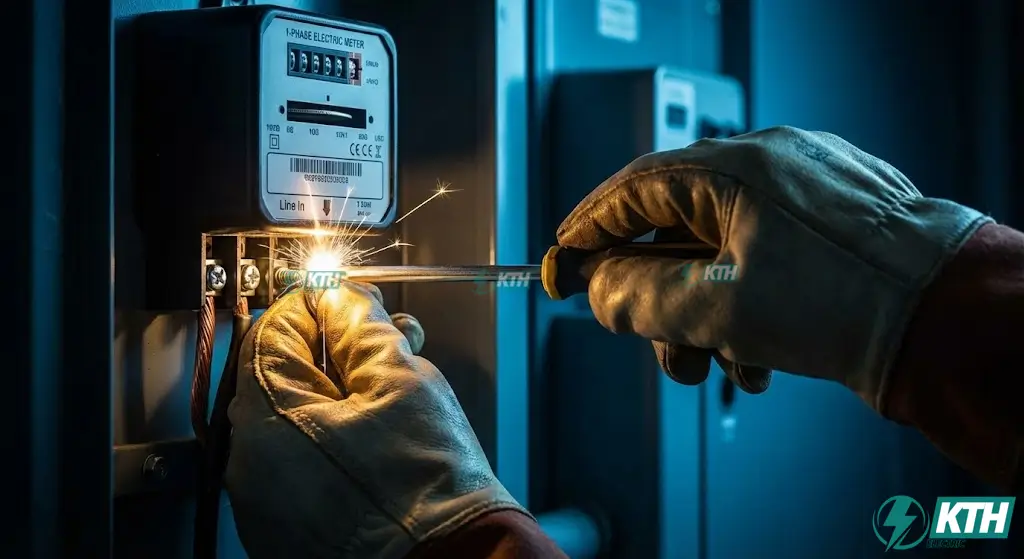

4.1. Sơ đồ đấu dây công tơ 1 pha 2 dây

Đối với công tơ 1 pha (loại Emic CV140 thông dụng), chúng ta áp dụng quy tắc vàng: “1, 3 VÀO – 2, 4 RA”.
Trên domino (cầu đấu) của công tơ sẽ có 4 lỗ đấu dây đánh số từ 1 đến 4 (tính từ trái sang phải):

• 1️⃣ Khoang số 1 (Line In): Đấu dây Pha nóng (L) từ nguồn điện lưới (hoặc sau Aptomat tổng của điện lực) đi vào.
• 2️⃣ Khoang số 2 (Line Out): Đấu dây Pha nóng (L) đi ra phụ tải (vào Aptomat tổng trong nhà).
• 3️⃣ Khoang số 3 (Neutral In): Đấu dây Trung tính (N – dây nguội) từ nguồn điện lưới đi vào.
• 4️⃣ Khoang số 4 (Neutral Out): Đấu dây Trung tính (N – dây nguội) đi ra phụ tải.

4.2. Sơ đồ đấu dây công tơ 3 pha trực tiếp

Loại này thường có 8 lỗ đấu dây. Nguyên tắc tương tự như 1 pha nhưng nhân lên cho 3 pha A, B, C.

• 🔴 Pha A (Đỏ): Vào 1 – Ra 2.
• 🟡 Pha B (Vàng): Vào 3 – Ra 4.
• 🔵 Pha C (Xanh): Vào 5 – Ra 6.
• ⚫ Dây Trung tính (Đen): Vào 7 – Ra 8.

Hãy nhớ siết ốc thật chặt. Dòng điện 3 pha công suất lớn, nếu tiếp xúc lỏng (move) sẽ sinh nhiệt làm chảy nhựa domino và gây cháy tủ điện ngay lập tức.

4.3. Sơ đồ đấu dây công tơ 3 pha gián tiếp (Qua biến dòng TI)

Đây là kỹ thuật nâng cao, thường chỉ dành cho thợ điện chuyên nghiệp. Hệ thống này bao gồm 1 công tơ 3 pha gián tiếp (thường dòng định mức 5A) và 3 quả biến dòng (Current Transformer – CT).
Công tơ sẽ có 11 đầu dây. Quy tắc đấu nối chuẩn (theo thứ tự từ 1 đến 11):

1. Pha A: Dòng vào (k1 của TI pha A) vào chân 1, Dòng ra (l1 của TI pha A) vào chân 3. Áp pha A vào chân 2.
2. Pha B: Dòng vào (k1 của TI pha B) vào chân 4, Dòng ra (l1 của TI pha B) vào chân 6. Áp pha B vào chân 5.
3. Pha C: Dòng vào (k1 của TI pha C) vào chân 7, Dòng ra (l1 của TI pha C) vào chân 9. Áp pha C vào chân 8.
4. Trung tính: Dây trung tính đấu vào chân 10 và 11.

Cảnh báo: Tuyệt đối không để hở mạch thứ cấp của biến dòng (TI) khi đang có điện. Nó sẽ sinh ra điện áp cảm ứng cực cao gây phóng điện nguy hiểm.

5. Bảng Giá Công Tơ Điện Các Thương Hiệu Uy Tín 2025

“Tiền nào của nấy”. Tại KTH Electric, chúng tôi luôn khuyên khách hàng sử dụng các thương hiệu đã được kiểm chứng chất lượng và được EVN tin dùng như EMIC (Gelex). Dưới đây là bảng giá tham khảo (có thể thay đổi tùy thời điểm và số lượng):

5.1. Giá công tơ điện EMIC (Gelex) – “Vua” thị phần

• Công tơ 1 pha 2 dây cơ khí (Emic CV140):
  • Dòng 10(40)A: Khoảng 450.000đ – 500.000đ.
  • Dòng 20(80)A: Khoảng 520.000đ – 580.000đ.
  • Ứng dụng: Lắp cho phòng trọ, ki-ốt, hộ gia đình nhỏ.
• Công tơ 3 pha cơ khí (Emic MV3E4):
  • Loại trực tiếp 50(100)A: Khoảng 2.800.000đ – 3.200.000đ.
  • Loại gián tiếp 5A: Khoảng 2.500.000đ – 2.900.000đ.

5.2. Giá công tơ điện tử (Vintec, LS, Schneider)

• Công tơ điện tử 1 pha Vintec: Giá từ 600.000đ. Độ chính xác cao hơn, màn hình LCD dễ đọc, chống gian lận điện.
• Công tơ điện tử 3 pha đa chức năng: Giá từ 5.000.000đ – 15.000.000đ tùy chức năng (đo sóng hài, truyền thông Modbus, đo 3 giá…). Dòng này thường dùng cho các nhà máy cần giám sát năng lượng chuyên sâu (PMS).

5.3. Lưu ý khi mua công tơ điện cũ/tân trang (Refurbished)

Tôi thấy trên Shopee hay chợ Nhật Tảo bán công tơ cũ giá chỉ 100k-150k. Lời khuyên chân thành: ĐỪNG MUA!

1. Độ chính xác không đảm bảo (thường quay nhanh hơn thực tế).
2. Bánh răng mòn, dễ kẹt số.
3. Nếu bạn là chủ trọ lắp cho khách thuê, việc dùng công tơ cũ sai số sẽ dẫn đến tranh chấp, mất uy tín. Hãy đầu tư công tơ mới có tem kiểm định (Giấy chứng nhận xuất xưởng) đàng hoàng.

6. Kỹ Thuật Kiểm Tra Công Tơ Điện Chạy Nhanh Hay Chậm

Nghi ngờ công tơ “ăn gian”? Đừng vội gọi điện lực khiếu nại, hãy tự kiểm tra bằng “Mẹo nhà nghề” sau đây:

6.1. Dấu hiệu nhận biết công tơ bị sai số

Hiện tượng tự quay (Creep): Tắt hết toàn bộ thiết bị điện trong nhà (rút phích cắm), chỉ để lại Aptomat tổng. Ra nhìn công tơ. Nếu đĩa nhôm vẫn quay chầm chậm (hoặc đèn Pulse trên công tơ điện tử vẫn nháy liên tục), nghĩa là công tơ bị lỗi hoặc hệ thống dây điện trong nhà bạn bị rò rỉ.

6.2. Mẹo kiểm tra bằng tải ổn định (Ấm siêu tốc/Bóng đèn)

Đây là cách test độ chính xác tương đối (90%):

1. Tắt hết các thiết bị điện khác.
2. Chuẩn bị 1 ấm siêu tốc có công suất ví dụ 1000W (1kW).
3. Bơm đầy nước và bật ấm lên, đồng thời bấm giờ.
4. Giả sử bạn đun trong 30 phút (0.5 giờ).
5. Tính toán lý thuyết: Điện năng tiêu thụ A = P x t = 1kW x 0.5h = 0.5 kWh.
6. Đối chiếu thực tế: Xem chỉ số công tơ trước và sau khi đun. Nếu số đo tăng lên khoảng 0.5 kWh (tương đương đĩa nhôm quay số vòng tương ứng ghi trên mặt máy, ví dụ 450 vòng/kWh thì nó phải quay 225 vòng) => Công tơ chuẩn. Nếu nó báo lên 0.7 – 0.8 kWh => Công tơ chạy quá nhanh.

6.3. Quy trình yêu cầu điện lực kiểm định lại

Nếu sai số quá lớn, bạn có quyền làm đơn yêu cầu Điện lực (EVN) mang công tơ đi kiểm định độc lập.

• Nếu công tơ sai: EVN chịu phí kiểm định và hoàn trả tiền điện thu thừa.
• Nếu công tơ đúng: Bạn chịu phí kiểm định.

7. Các Vấn Đề Thường Gặp Và Giải Đáp (FAQ)

Để giải quyết triệt để nỗi đau của bạn, tôi tổng hợp các câu hỏi “xương máu” nhất:
