Aptomat 1 Pha 2 Cực (2P): Hướng Dẫn Chọn Mua & Đấu Nối An Toàn

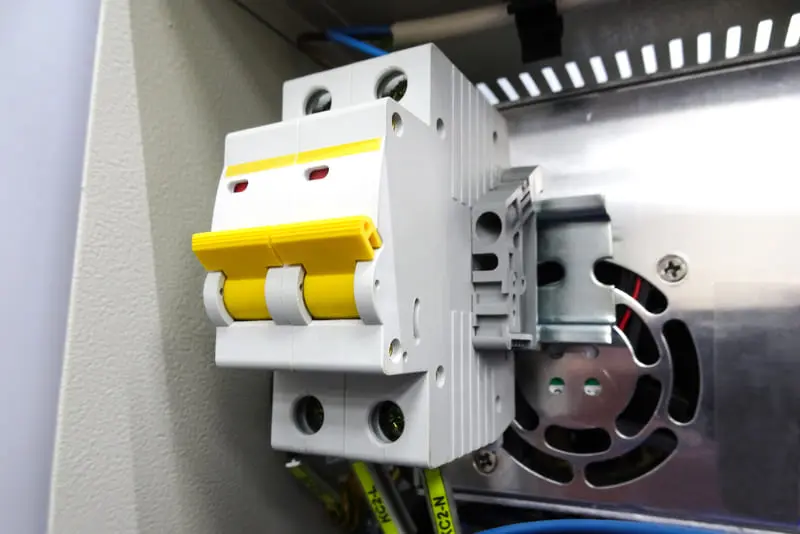

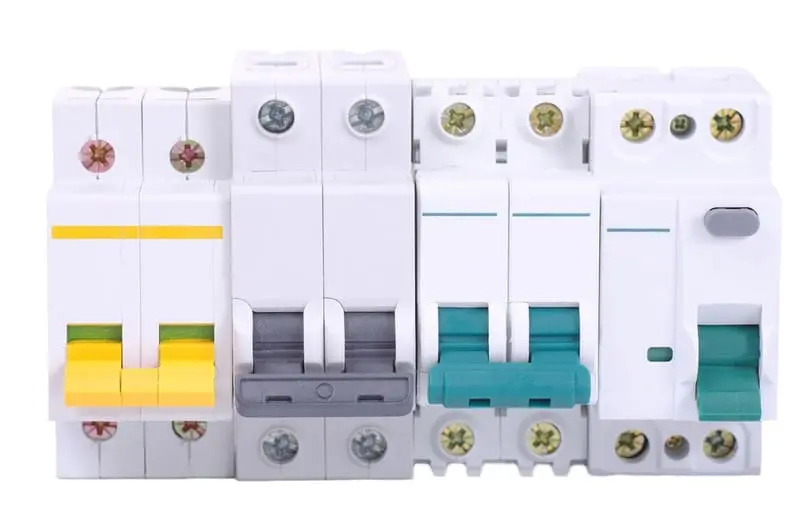

1. Aptomat 1 pha 2 cực là gì?
Aptomat 1 pha 2 cực (còn gọi là CB 2 cực, Aptomat 2P hay 1P+N) là thiết bị đóng cắt bảo vệ mạch điện có khả năng ngắt đồng thời cả hai dây: dây Pha (L – dây nóng) và dây Trung tính (N – dây nguội), giúp cách ly hoàn toàn nguồn điện khi xảy ra sự cố quá tải hoặc ngắn mạch.
Về mặt kỹ thuật, đây thường là dòng MCB (Miniature Circuit Breaker) được thiết kế chuyên biệt cho dân dụng. Điểm khác biệt cốt lõi so với Aptomat 1 cực (chỉ ngắt dây nóng) là khả năng cách ly hoàn toàn nguồn điện, loại bỏ nguy cơ bị điện giật do đấu sai cực hoặc hiện tượng “dâng áp trung tính” thường gặp.
Tại sao nên dùng Aptomat 2 cực thay vì 1 cực?
Lý do chính là độ an toàn tuyệt đối. Aptomat 2 cực ngắt cả dây Nóng (L) và Nguội (N), cách ly hoàn toàn thiết bị khỏi lưới điện. Aptomat 1 cực chỉ ngắt dây Nóng, nếu thợ đấu nhầm dây, thiết bị vẫn có điện và gây nguy hiểm chết người ngay cả khi aptomat đã tắt.
Nhiều người thắc mắc: “Tại sao phải tốn thêm tiền mua loại 2 cực?”. Dưới đây là bảng so sánh kỹ thuật cập nhật 2025 để bạn thấy rõ sự khác biệt về an toàn cho hệ thống điện:
| Tiêu chí | Aptomat 1 Pha 1 Cực (1P) | Aptomat 1 Pha 2 Cực (2P) |
|---|---|---|
| Cơ chế ngắt | Chỉ ngắt dây Nóng (L). Dây Nguội vẫn nối thông. | Ngắt cả Nóng (L) và Nguội (N). |
| Độ an toàn | Thấp. Nếu đấu nhầm dây, thiết bị tiêu thụ vẫn có điện. | Tuyệt đối. Cách ly hoàn toàn nguồn điện. |
| Vị trí lắp đặt | Mạch nhánh nhỏ (đèn, ổ cắm). | Cầu dao tổng, Điều hòa, Bếp từ, Bình nóng lạnh. |
Lời khuyên chuyên gia: Đối với Aptomat Tổng hoặc các khu vực ẩm ướt, bạn nên cân nhắc nâng cấp lên Aptomat chống giật (RCBO) hoặc ELCB loại 2 cực để đảm bảo an toàn tính mạng tuyệt đối.
Cách tính toán & Chọn mua Aptomat 2 cực chuẩn kỹ thuật
Để chọn đúng, hãy tuân thủ 3 bước: (1) Tính dòng định mức theo công thức
, (2) Chọn dòng cắt ngắn mạch (
) tối thiểu 4.5kA – 6kA cho dân dụng, và (3) Ưu tiên thương hiệu uy tín như Schneider, Panasonic, Thibidi.
Để chọn đúng thiết bị, tránh lãng phí hoặc không đảm bảo an toàn, bạn cần tuân thủ quy trình tính toán dựa trên công suất tải.
Bước 1: Tính dòng điện định mức (
)
Sử dụng công thức cơ bản:
![\[I_{cb} \ge 1.2 \times \frac{P}{U}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-3a55e634068e5248fb2141f24b1ab0d4_l3.png "Rendered by QuickLaTeX.com")
Trong đó:
: Công suất thiết bị (Watt).
: Điện áp (thường là 220V tại Việt Nam).
: Hệ số an toàn khởi động (nên chọn aptomat có dòng định mức lớn hơn dòng tải thực tế tối thiểu 20%).
Để tra cứu nhanh hơn mà không cần tính toán, bạn có thể xem Bảng chọn Aptomat theo công suất (kW) 1 Pha & 3 Pha chi tiết tại đây.
Ví dụ thực tế (cập nhật 2025):
- Điều hòa 12000BTU (~1100W): Dòng tải ~5A. -> Chọn MCB 16A hoặc 20A.
- Bếp từ đôi (4000W): Dòng tải ~18.2A. -> Chọn MCB 25A hoặc 32A.
Bước 2: Kiểm tra dòng cắt ngắn mạch ()
Đây là khả năng chịu đựng dòng điện cực lớn khi chập mạch. Bạn cần xem kỹ ký hiệu và thông số trên Aptomat để chọn đúng:
- Dân dụng: Chọn loại 4.5kA hoặc 6kA (Ví dụ dòng Aptomat tép MCB SH200L).
- Công nghiệp/Gần trạm biến áp: Chọn loại 10kA trở lên.
Bước 3: Chọn thương hiệu uy tín (Cập nhật 2025)
Ưu tiên các dòng sản phẩm đạt tiêu chuẩn quốc tế IEC 60898. Các thương hiệu hàng đầu:
- Schneider Electric: Phân khúc cao cấp, độ nhạy cực tốt (Dòng Easy9, Acti9). Xem thêm về ELCB EasyPact EZCV250 nếu cần dòng cắt lớn.
- Panasonic: Độ bền cao, rất phổ biến.
- Thibidi: Nổi tiếng về máy biến áp nhưng cũng có các thiết bị đóng cắt liên quan chất lượng.

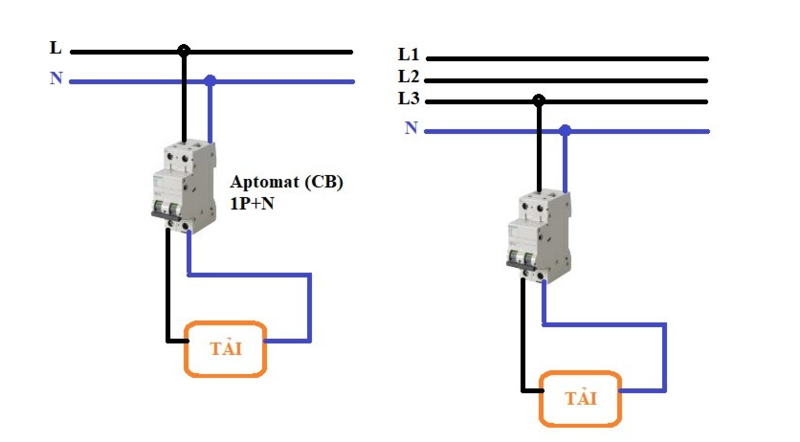

Hướng dẫn đấu nối Aptomat 1 pha 2 cực (4 Bước an toàn)
Quy trình 4 bước: (1) Ngắt nguồn và dùng bút thử điện kiểm tra. (2) Xác định dây L (Nóng) và N (Nguội). (3) Đấu dây nguồn (Input) vào 2 cực L, N phía trên CB. (4) Đấu dây tải (Output) vào 2 cực tương ứng phía dưới và bật nguồn kiểm tra.
Dụng cụ: Tuốc nơ vít, kìm tuốt dây, bút thử điện, găng tay. Đảm bảo sử dụng dây điện 1 lõi hoặc cáp chất lượng tốt.
Bước 1: Ngắt nguồn & Xác định cực
Ngắt cầu dao tổng. Dùng bút thử điện xác định dây Nóng (L) và dây Trung tính (N).
Bước 2: Đấu dây nguồn vào (Input)
Quan sát ký hiệu: Thường có chữ N và cực còn lại là L. Đấu dây nguồn vào hai tiếp điểm phía trên (Input).
Lưu ý: Siết vít thật chặt. Lỏng vít là nguyên nhân số 1 gây move, sinh nhiệt, làm hao phí điện năng tiêu thụ và nguy cơ cháy nổ.
Bước 3: Đấu dây ra tải (Output)
Đấu dây dẫn đi ra tải điện vào hai cực phía dưới, tương ứng thẳng hàng với dây đầu vào.
Bước 4: Kiểm tra & Test
Cấp lại nguồn, bật Aptomat và kiểm tra hoạt động của thiết bị.
Khắc phục nhanh sự cố nhảy Aptomat
Aptomat nhảy thường do 3 nguyên nhân chính: (1) Quá tải (dùng quá nhiều thiết bị), (2) Ngắn mạch (chập điện, dây hỏng), hoặc (3) Dòng rò (nếu là aptomat chống giật). Hãy tắt bớt tải và kiểm tra dây dẫn trước khi bật lại.
Nếu Aptomat 2 cực bị nhảy, hãy kiểm tra theo trình tự:
- Do quá tải: Kiểm tra tổng công suất các thiết bị đang hoạt động. Nếu aptomat thường xuyên nhảy, có thể bạn cần thay loại có dòng lớn hơn hoặc kiểm tra lại rơ le quá tải.
- Do ngắn mạch (Chập): Nếu bật lên nghe tiếng “bụp”, hãy kiểm tra ngay hệ thống dây dẫn.
- Do dòng rò: Nếu bạn dùng Aptomat chống giật (RCCB hoặc RCBO), aptomat sẽ nhảy khi có rò rỉ điện ra vỏ thiết bị hoặc tường.
