Dịch Vụ Lắp Đặt Hệ Thống Giám Sát Năng Lượng PMS: Giải Pháp Tối Ưu Chi Phí Điện Năng

Giám Sát Chỉ Số Cơ Bản: Điện Áp, Dòng Điện, Công Suất, Sản Lượng kWh

Đây là phần “chẩn đoán ngoại khoa” của hệ thống. Để biết máy móc có đang “ăn” điện đúng như thiết kế hay không, PMS sẽ liên tục trích xuất các chỉ số nền tảng nhất:

• Điện áp (V) và Dòng điện (A): Theo dõi sự biến thiên của nguồn cấp. Dòng điện tăng vọt bất thường chính là dấu hiệu đầu tiên của kẹt motor hoặc quá tải cơ khí.
• Công suất (kW, kVA, kVAr): Cho biết mức độ tiêu hao năng lượng thực tế tại từng thời điểm. Bạn sẽ biết được xưởng A đang chạy hết công suất hay xưởng B đang để máy chạy không tải gây lãng phí.
• Sản lượng điện tiêu thụ (kWh): Thay vì đợi hóa đơn từ Điện lực (EVN), PMS giúp bạn chốt số điện tiêu thụ từng ca, từng ngày, từng dây chuyền. Bạn có thể hạch toán chính xác giá thành sản xuất trên từng đơn vị sản phẩm dựa trên dữ liệu kWh thực tế này.

Kiểm Soát Chất Lượng Điện Năng: Sóng Hài (THD), Hệ Số Cos Phi, Lệch Pha, Sụt Áp

Nếu các chỉ số cơ bản cho biết bạn xài “bao nhiêu” điện, thì các chỉ số chất lượng điện năng cho biết bạn đang xài điện “sạch hay bẩn”. Dưới góc độ của một kỹ sư điện lão làng, tôi phải nhấn mạnh rằng đây mới là thứ cứu sống các thiết bị đắt tiền của bạn:

• Hệ số Cos phi (Power Factor): Chắc chắn bạn không muốn bị EVN phạt hàng chục triệu đồng mỗi tháng vì hệ số Cos phi thấp (mua quá nhiều công suất phản kháng). PMS giám sát Cos phi liên tục, báo cho bạn biết khi nào tụ bù đang gặp sự cố không đóng cắt được.
• Mức sóng hài (THD): Các thiết bị hiện đại như biến tần (Inverter), đèn LED sinh ra rất nhiều sóng hài. Sóng hài chính là “sát thủ thầm lặng” nướng chín các tụ bù và làm cháy lớp cách điện của máy biến áp. PMS đo lường THD để bạn kịp thời có phương án lắp bộ lọc sóng hài chủ động AHF.
• Lệch pha và Sụt áp: Hiện tượng lệch pha sinh ra dòng điện chạy trên dây trung tính, gây phát nhiệt và hỏa hoạn. Sụt áp đột ngột làm bảng mạch điện tử treo hoặc khởi động từ nhả ra. PMS ghi nhận mọi xung nhiễu này với tốc độ mili-giây.

1Tầng Thiết Bị Cấp Trường: Đồng Hồ Đa Chức Năng (Multimeter), PMC-II, Cảm Biến CT

Đây là các “xúc tu” của hệ thống, tiếp xúc trực tiếp với dòng điện cực mạnh. Ở tầng này, chúng tôi lắp đặt các Đồng hồ đo điện đa chức năng (Multimeter/Meter) hoặc các thiết bị PMC-II tại mặt cánh tủ điện tổng MSB, tủ DB. Đi kèm với đó là các Cảm biến dòng điện (CT – Current Transformer) ôm qua các thanh cái hoặc cáp điện. Chúng có nhiệm vụ “bắt” các tín hiệu điện áp cao, dòng điện lớn và biến đổi thành tín hiệu chuẩn thấp áp để đồng hồ có thể đọc được chính xác tuyệt đối.

2Tầng Thu Thập Dữ Liệu: Bộ Tập Trung Gateway, Data Logger, Giao Tiếp Interface

Các đồng hồ đo ở tầng dưới tuy thông minh nhưng nói những “ngôn ngữ” kỹ thuật rời rạc. Tầng thứ hai này đóng vai trò như một người phiên dịch và gom hàng. Các thiết bị Interface, Data Logger hay Gateway sẽ gom tín hiệu từ hàng chục, hàng trăm đồng hồ rải rác khắp nhà máy về một mối. Gateway sẽ gom, đóng gói dữ liệu và mã hóa chúng thành một định dạng đồng nhất để chuẩn bị gửi đi.

3Tầng Truyền Thông: Mạng RS485, Modbus, Ethernet Và Công Nghệ Không Dây GSM/IoT

Làm thế nào để dữ liệu từ trạm biến áp ngoài trời cách xa 500 mét đi vào được phòng điều khiển điều hòa mát lạnh? Đó là nhiệm vụ của mạng truyền thông. Với môi trường nhà máy nhiều nhiễu điện từ, mạng cáp cứng RS485 sử dụng giao thức Modbus RTU hoặc cáp mạng Ethernet (Modbus TCP/IP) là lựa chọn sống còn để đảm bảo tín hiệu không bị rớt. Tuy nhiên, ở các khu vực khó kéo dây hoặc các trạm bơm phân tán, chúng tôi áp dụng công nghệ IoT (Internet of Things) với đường truyền không dây qua Modbus sóng GSM/3G/4G.

4Tầng Lưu Trữ: Máy Chủ Dữ Liệu (Local Server / Cloud Server)

Dữ liệu điện năng đổ về mỗi giây là một khối lượng “Big Data” khổng lồ. Tầng lưu trữ (Server) giống như một kho két sắt an toàn. Dữ liệu tức thời (real-time) sẽ được đẩy thẳng lên màn hình để giám sát và cảnh báo. Dữ liệu lịch sử sẽ được lưu trữ sâu theo chuẩn công nghiệp trong ổ cứng máy chủ nội bộ (Local Server) tại nhà máy hoặc trên Điện toán đám mây (Cloud Server). Khối dữ liệu này chính là mỏ vàng để bạn truy xuất báo cáo 3 năm hay 5 năm sau này mà không sợ mất mát.

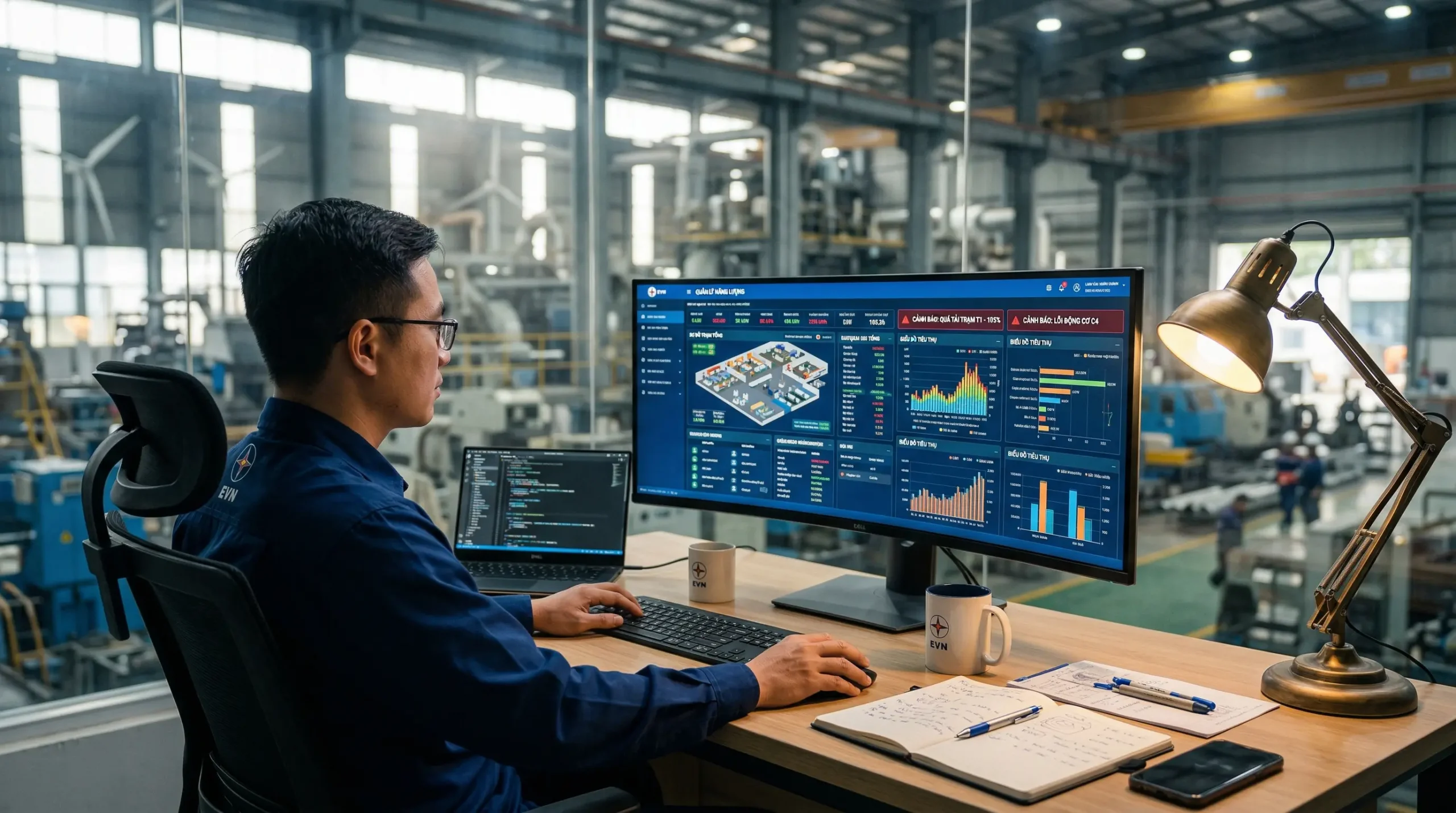

5Tầng Phần Mềm: Giao Diện Trực Quan HMI/SCADA Và Ứng Dụng Nền Web

Đây là tầng cao nhất và là thứ duy nhất người quản lý tương tác hàng ngày. Nền tảng phần mềm được thiết kế theo cấu trúc SCADA (Supervisory Control and Data Acquisition) hoặc Web-based app. Tại đây, những dòng code khô khan được biến hóa thành các giao diện đồ họa (HMI) sống động. Bạn sẽ thấy bản đồ nhà máy của mình, click vào từng tủ điện để xem chỉ số nhấp nháy, xem biểu đồ hình tròn phân bổ chi phí, và nhận những dòng thông báo đỏ rực trên màn hình khi có sự cố. Mọi thứ được thiết kế để một người không rành kỹ thuật điện cũng có thể đọc hiểu và ra quyết định quản trị ngay lập tức.

Bước 1: Khảo Sát Tủ Điện Phân Phối MSB, DB, Trạm Biến Áp Và Lên Thiết Kế Mạng Lưới

Mọi dự án thành công đều bắt đầu từ một bản vẽ khảo sát thực địa không tì vết. Đội ngũ kỹ sư của chúng tôi sẽ xuống trực tiếp nhà máy, đánh giá toàn bộ kiến trúc trạm biến áp, tủ điện tổng MSB, và các tủ phân phối phụ DB. Mục tiêu là xác định chính xác các “điểm nút” tiêu thụ điện lớn nhất cần giám sát. Từ đó, chúng tôi thiết kế sơ đồ mạng lưới truyền thông (Topology), tính toán khoảng cách cáp RS485, vị trí đặt Data Logger và lên cấu hình máy chủ Server tối ưu nhất để không xảy ra hiện tượng “nghẽn cổ chai” dữ liệu.

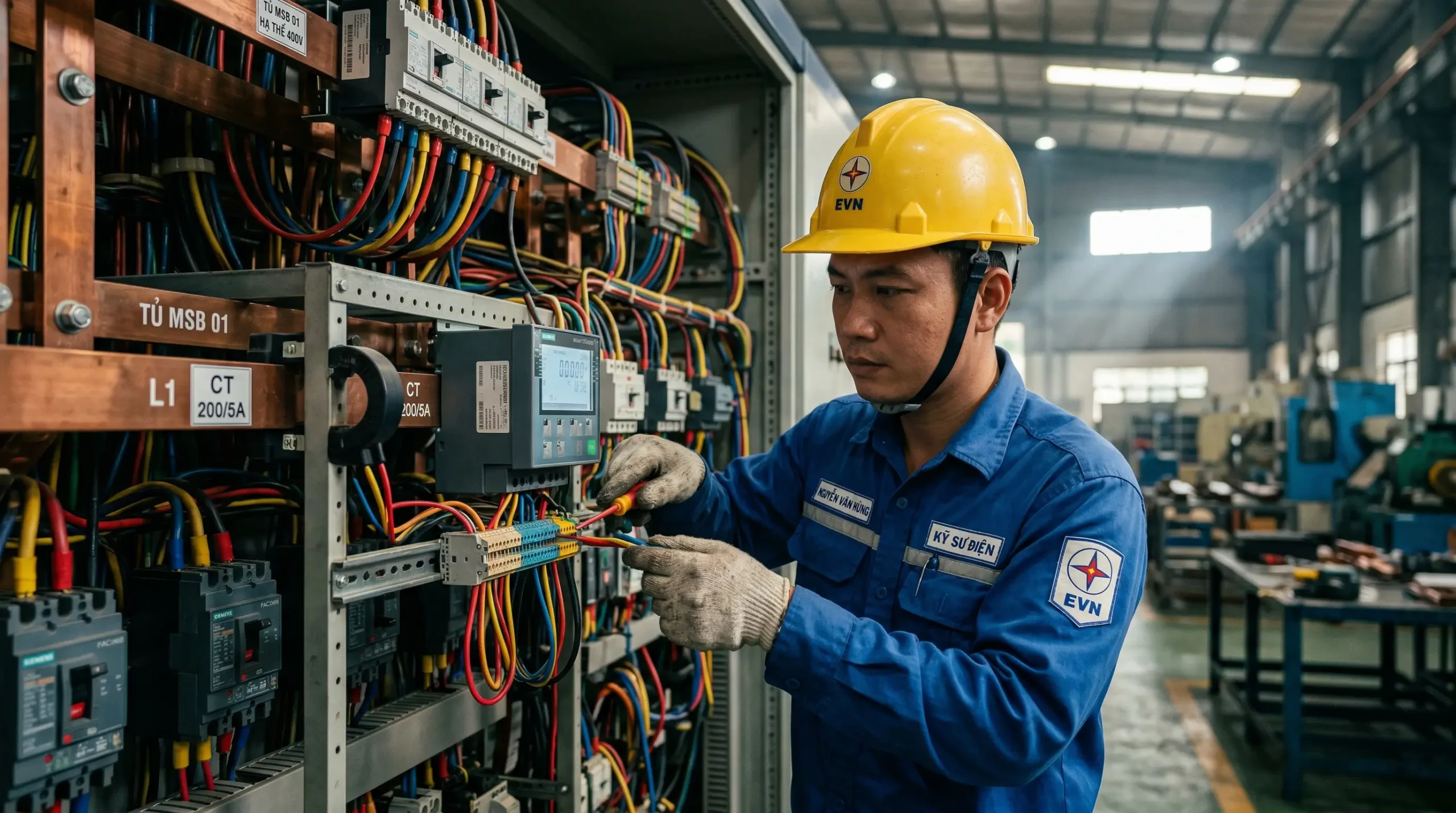

Bước 2: Thi Công Lắp Đặt Thiết Bị Phần Cứng Và Cảm Biến Dòng Điện CT An Toàn

Đây là giai đoạn tiềm ẩn nhiều rủi ro nhất vì phải thao tác trực tiếp trên các tủ điện đang mang điện áp cao. Chúng tôi tiến hành khoét lỗ mặt cánh tủ để lắp đặt các Đồng hồ đo điện thông minh (Multimeter/ PMC-II). Song song đó, các Cảm biến dòng điện (CT) được kẹp cẩn thận vào thanh cái đồng hoặc cáp động lực. Đặc biệt lưu ý, kỹ thuật viên phải tuyệt đối tuân thủ chiều dòng điện (K-L) trên CT và thông số tỷ số biến dòng. Việc thi công được giám sát nghiêm ngặt bởi chuyên viên an toàn điện, đảm bảo không có bất kỳ mạt sắt nào rơi rớt gây ngắn mạch, và 100% điểm đấu nối phải được bấm đầu cốt, bọc gen co nhiệt cách điện.

Bước 3: Đấu Nối Tín Hiệu Truyền Thông Từ Thiết Bị Đo Về Trạm Giám Sát Trung Tâm

Sau khi phần cứng đã yên vị, việc tiếp theo là kết nối chúng lại với nhau thành một mạng lưới. Chúng tôi triển khai kéo cáp tín hiệu bọc chống nhiễu chuyên dụng để kết nối các đồng hồ đo nối tiếp nhau theo chuẩn truyền thông RS485 (giao thức Modbus RTU). Toàn bộ tuyến cáp tín hiệu này sẽ được đưa về bộ tập trung dữ liệu Gateway. Tại đây, tín hiệu RS485 sẽ được chuyển đổi sang chuẩn mạng Ethernet (Modbus TCP/IP) hoặc phát sóng không dây qua Modem GSM/3G/IoT để truyền về máy chủ nội bộ hoặc Cloud Server một cách mượt mà, không bị suy hao bởi nhiễu điện từ (EMI) từ các hệ thống biến tần trong nhà máy.

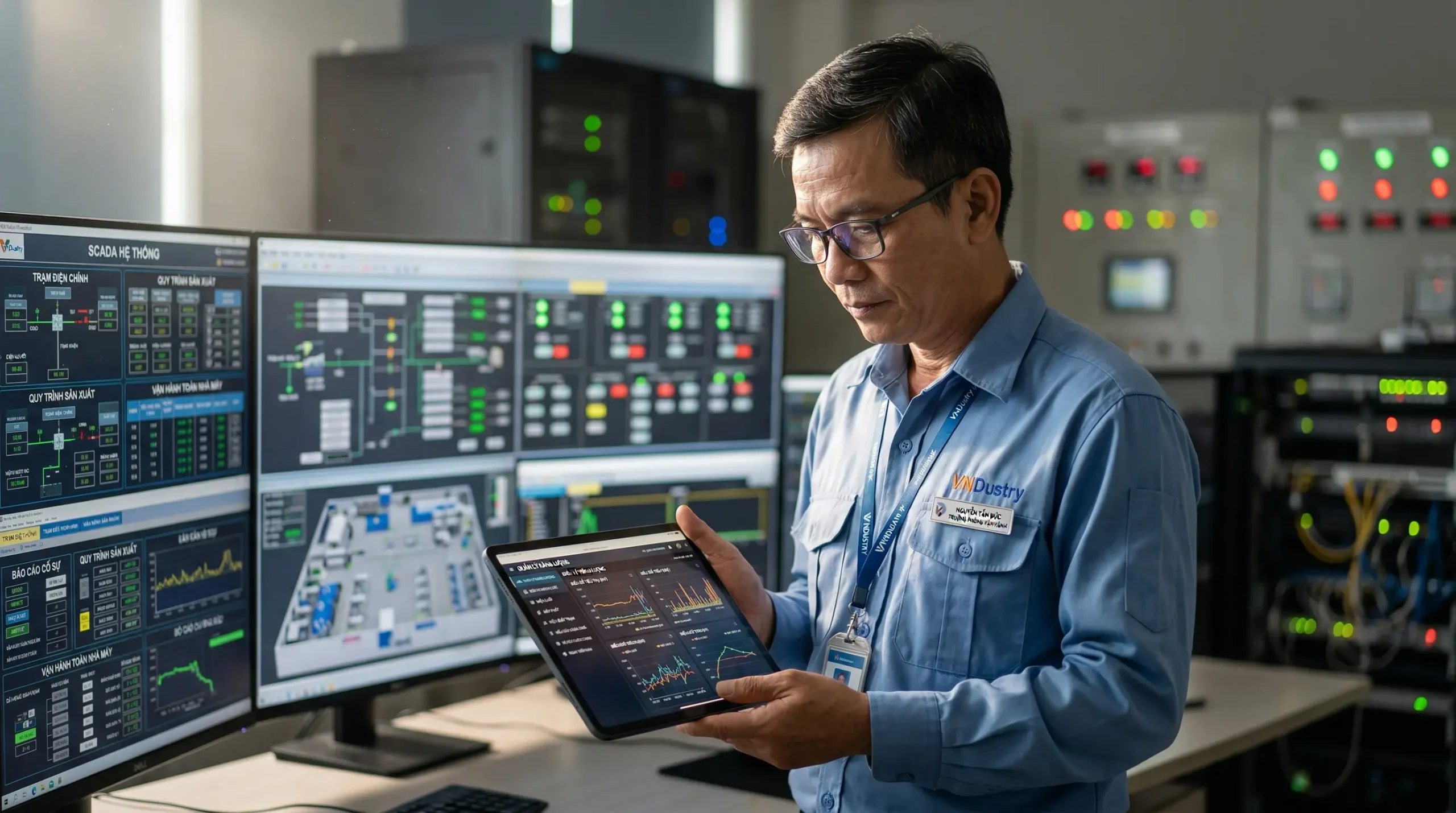

Bước 4: Lập Trình Phần Mềm SCADA, Cấu Hình Báo Cáo Tự Động Và Cảnh Báo Sự Cố

Bước cuối cùng là “thổi hồn” vào hệ thống bằng nền tảng phần mềm quản lý năng lượng. Các lập trình viên tự động hóa sẽ tiến hành map (ánh xạ) địa chỉ dữ liệu từ hàng trăm thiết bị ngoại vi lên giao diện HMI/SCADA. Chúng tôi sẽ thiết kế giao diện đồ họa (Dashboard) mô phỏng chính xác sơ đồ nhà máy của bạn. Tiếp đó, các mức ngưỡng an toàn sẽ được thiết lập: Nếu dòng điện vượt 80% định mức, hoặc hệ số cos phi tụt dưới 0.85, hệ thống sẽ nháy đỏ. Cuối cùng, chúng tôi cấu hình module báo cáo tự động, để mỗi 8h sáng thứ Hai, một bản báo cáo phân tích tiêu thụ điện chi tiết sẽ tự động nằm trong hộp thư Email của Giám đốc nhà máy.

Quy Mô Điểm Đo (Số Lượng Đồng Hồ Thông Minh Tại Nhà Máy, Tòa Nhà)

Chi phí vật tư phần cứng tỷ lệ thuận với số lượng thiết bị cần giám sát. Bạn chỉ muốn giám sát trạm biến áp và các lộ ra chính tại tủ tổng MSB? Hay bạn muốn giám sát sâu đến từng lộ phụ tại các tủ DB của từng tầng, từng xưởng sản xuất? Càng nhiều điểm đo, bạn sẽ cần trang bị thêm nhiều Đồng hồ đo điện thông minh, cảm biến CT, và đòi hỏi bộ xử lý Gateway có cấu hình mạnh hơn, số lượng license (thẻ tag) của phần mềm SCADA cũng sẽ tăng theo.

Yêu Cầu Tích Hợp Hệ Thống Quản Lý Tòa Nhà (BMS) Hoặc Dây Chuyền Sản Xuất

Nếu bạn chỉ yêu cầu một phần mềm giám sát độc lập, chi phí sẽ rất tiết kiệm. Tuy nhiên, nếu bạn muốn hệ thống PMS phải chia sẻ dữ liệu với Hệ thống quản lý tòa nhà (BMS), hoặc đồng bộ với phần mềm ERP, MES quản lý dây chuyền sản xuất của nhà máy, chúng tôi sẽ phải lập trình thêm các cổng giao thức trung gian (như BACnet/IP, OPC UA, API). Mức độ phức tạp trong việc bóc tách và tích hợp dữ liệu này sẽ quyết định một phần chi phí gói phần mềm điều khiển.
