Thi Công Hệ Thống Điện Kho Lạnh: Tiêu Chuẩn TCVN, Quy Trình Đấu Nối & Báo Giá (2026)
Hãy tưởng tượng một kịch bản: Bạn vừa nhập kho 50 tấn hải sản xuất khẩu, hoặc một lô vacxin y tế trị giá hàng chục tỷ đồng. Hàng hóa yên vị trong kho đông. Cửa panel đóng kín. Bảng điều khiển nhiệt độ hiển thị -22°C. Bạn khóa xưởng và yên tâm ra về.
Nhưng lúc 2 giờ sáng, một sợi cáp điện cấp nguồn cho quạt dàn ngưng bị quá tải, lớp vỏ cách điện PVC nóng chảy gây chập mạch. Cầu dao tổng (MCCB) không nhảy vì thợ điện dân dụng đã tính toán sai dòng cắt. Cụm máy nén đột ngột “chết đứng”. Nhiệt độ trong kho âm thầm nhích dần lên mức dương.
Đến sáng hôm sau, thứ chào đón bạn không phải là doanh thu, mà là mùi thối rữa của hàng hóa đang phân hủy và một khoản thiệt hại khổng lồ đe dọa sự tồn vong của doanh nghiệp.
Đó không phải là lời dọa dẫm. Với tư cách là một kỹ sư cơ điện (MEP) có hơn 20 năm kinh nghiệm, lăn lộn từ các trạm biến áp 110kV đến những kho lạnh logistics quy mô hàng ngàn mét khối, tôi đã chứng kiến vô số chủ đầu tư “đổ máu” chỉ vì một tư duy sai lầm: Xem nhẹ việc thiết kế và thi công hệ thống điện kho lạnh.
Hệ thống điện lạnh công nghiệp không chỉ là chuyện nối vài sợi dây đồng. Nếu tủ điện điều khiển trung tâm là “bộ não”, thì hệ thống cáp động lực chính là “mạch máu”. Não đưa ra thuật toán sai, hoặc mạch máu bị tắc nghẽn hồ quang, kho lạnh của bạn sẽ tê liệt hoàn toàn.
Dưới góc độ chuyên gia tại KTH Electric, tôi sẽ bóc trần những nguyên nhân gây cháy nổ cốt lõi nhất, đồng thời cung cấp cho bạn quy trình 6 bước đấu nối điện chuẩn quốc tế (IEC/TCVN) để bảo vệ vĩnh viễn khối tài sản của mình.
Tại sao hệ thống điện kho lạnh thường xuyên gặp sự cố chập cháy và sụt áp?
Môi trường phòng lạnh không giống như nhà xưởng khô ráo. Nó là một “lò sát sinh” thực sự đối với linh kiện điện tử: độ ẩm bão hòa luôn ở mức 90-95%, chênh lệch nhiệt độ cực đoan gây đọng sương (condensation), và đặc biệt là dòng khởi động (Starting Current) khổng lồ từ cụm máy nén công suất lớn.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Dưới đây là 3 “khối u ác tính” về kỹ thuật thường xuyên bị các đội thợ thiếu chuyên môn bỏ qua.
Sai lầm chí mạng khi chọn tiết diện cáp động lực không đủ tải
Cụm máy nén lạnh (compressor) khi khởi động sẽ ngốn một lượng dòng điện lớn gấp 3 đến 5 lần dòng định mức định danh.
Các nhóm thợ tay ngang thường tính toán tiết diện dây cáp sát nút với công suất ghi trên nhãn máy. Hậu quả là sợi cáp luôn bị ép chạy trong tình trạng “gồng tải”. Nhiệt lượng Joule tỏa ra liên tục làm lớp vỏ cách điện XLPE/PVC bị lão hóa, khô giòn và nứt nẻ chỉ sau vài tháng vận hành.
Khi hơi nước ngưng tụ len lỏi vào các vết nứt này, hiện tượng phóng điện ngắn mạch sẽ xảy ra. Việc tiếc vài triệu đồng chênh lệch vật tư cáp điện có thể thiêu rụi toàn bộ kho hàng bọc vỏ panel EPS/PU dễ cháy của bạn.
Sập nguồn dàn lạnh do thiếu thiết bị chống mất pha và rơ le nhiệt
Hệ thống lạnh công nghiệp bắt buộc sử dụng điện 3 pha 380V. Tuy nhiên, điện lưới KCN thường xuyên đối mặt với sự cố sụt áp, đảo pha hoặc mất một pha (Phase Loss).
Nếu thiếu bộ bảo vệ mất pha (Phase Failure Relay), động cơ máy nén sẽ vẫn cố “bò” bằng 2 pha còn lại, sinh ra từ trường bất đối xứng và dòng điện cực đại. Cuộn dây Stator bên trong block máy nén (Copeland, Bitzer) sẽ bị nung chảy hoàn toàn chỉ trong 15 phút. Thiệt hại thay block mới lên tới hàng trăm triệu đồng.
Bên cạnh đó, việc “bỏ quên” Rơ le nhiệt (Thermal Overload Relay) trong tủ điện để ép giá rẻ sẽ tước đi tấm khiên bảo vệ cuối cùng khi quạt dàn ngưng bị kẹt cơ khí do bó đá.
Hiểm họa rò điện từ hệ thống điện trở xả đá (Defrost Heater)
Đây là nguyên nhân số 1 gây tai nạn điện giật tử vong trong công tác bảo trì kho lạnh.
Dàn lạnh kho cấp đông (-22°C) sẽ liên tục đóng tuyết. Tủ điều khiển phải kích hoạt thanh điện trở nhiệt (Heater) nung nóng để xả đá, sinh ra một lượng nước xả khổng lồ. Môi trường lúc này là sự pha trộn chết người giữa điện áp 380V và nước.
Thợ thiếu chuyên môn thường dùng cáp điện dân dụng đấu trần vào điện trở xả đá. Theo tiêu chuẩn E-E-A-T của KTH Electric, 100% cáp điện khu vực này BẮT BUỘC là cáp chống cháy, được bọc kín trong ống gen ruột gà lõi thép bọc nhựa và cố định trên máng cáp mạ kẽm. Một sơ suất nhỏ ở khu vực dàn lạnh chính là bản án tử treo trên đầu nhân viên bốc xếp.
Bạn có đang giao phó “bộ não” kho lạnh cho thợ điện dân dụng tay ngang?
“Kéo dây điện thôi mà, gọi thợ điện nước gần nhà làm cho rẻ!” – Đây là tư duy tự sát. Kỹ thuật điện dân dụng và tự động hóa lạnh công nghiệp (HVAC/R) là hai thế giới tách biệt hoàn toàn.
Sự khác biệt giữa tủ điện kho lạnh (-22°C) và tủ điện phân phối nhà xưởng
Tủ điện chiếu sáng nhà xưởng chỉ cần bật Aptomat là đèn sáng. Nhưng tủ điện kho lạnh là một cỗ máy thuật toán (Logic Control). Nó phải tự tư duy:
- Khi nhiệt độ đạt Set-point (-22°C), phải ngắt Van điện từ (Solenoid Valve) trước để thu hồi gas lạnh, sau đó mới được tắt máy nén (Pump-down).
- Định kỳ kích hoạt Rơ le thời gian (Timer) để xả đá dàn lạnh.
- Trong chu kỳ xả đá, quạt dàn lạnh BẮT BUỘC PHẢI DỪNG để không thổi hơi nóng làm rã đông thực phẩm.
- Xả đá xong, phải delay 3-5 phút cho nước nhỏ giọt hết mới kích hoạt quạt chạy lại.
Để hệ thống vận hành trơn tru, tủ điện phải được lập trình qua bộ vi xử lý chuyên dụng (Dixell, Elitech, Danfoss). Thợ điện dân dụng sẽ không bao giờ nắm được thông số cài đặt thời gian trễ (Time Delay) để bảo vệ tuổi thọ cơ khí của máy nén.
Rủi ro “chết cảm biến” do nhiễu từ trường dây cáp
Độ chính xác của nhiệt độ phụ thuộc hoàn toàn vào Cảm biến nhiệt NTC (đầu dò). Một lỗi nghiệp dư cực kỳ tồi tệ là thợ đi dây tín hiệu cảm biến NTC chung một ống gen với dây cáp động lực 3 pha.
Từ trường biến thiên cực mạnh từ cáp động lực sẽ lập tức gây “nhiễu tín hiệu” (EMI). Màn hình bộ điều khiển Dixell sẽ bị ảo giác: Dù thịt trong kho đang rã đông ở +5°C, màn hình vẫn báo láo là -20°C. Máy nén không chạy, và sáng hôm sau bạn mất trắng lô hàng hàng tỷ đồng.
Cấu tạo hệ thống điện kho lạnh công nghiệp tiêu chuẩn gồm những gì?
Trong kỹ thuật cơ điện MEP, “hệ thống chỉ mạnh bằng mắt xích yếu nhất của nó”. Một cụm máy nén Bitzer xịn xò cũng trở thành phế liệu nếu tủ điện điều khiển chập chờn. Dưới đây là 4 phân nhóm vật tư cốt lõi cấu thành nên hệ thống:
Tủ điện điều khiển trung tâm (Control Panel)
Vỏ tủ sơn tĩnh điện 2 lớp hoặc Inox 304 chống ẩm, bên trong chứa:
- Thiết bị đóng cắt: Aptomat tổng (MCCB), Khởi động từ (Contactor) đóng ngắt dòng điện độc lập.
- Thiết bị bảo vệ: Rơ le nhiệt, bộ chống mất pha/đảo pha Micro, rơ le áp suất (Pressure Switch).
- Vi xử lý nhiệt độ: Mạch điều khiển thông minh Dixell/Elitech thu thập dữ liệu và vận hành hệ thống tự động.
Cụm thiết bị lạnh (HVAC/R Equipment)
Bao gồm các thiết bị tải điện chính:
- Cụm máy nén (Compressor): Trái tim hệ thống, đòi hỏi cáp điện chịu được dòng khởi động cao.
- Quạt dàn lạnh & Dàn ngưng: Động cơ 3 pha đảo gió liên tục.
- Van điện từ: Mở/khóa dòng môi chất lạnh (Gas) dựa trên tín hiệu đóng ngắt từ tủ điều khiển trung tâm.
Vật tư cáp truyền tải & Giá đỡ
Môi trường phòng lạnh tàn phá vật tư rất nhanh. KTH Electric cam kết 100% sử dụng:
Dây cáp điện động lực tiêu chuẩn chống cháy (FR-PVC/XLPE). Cáp không đi trần mà được cách ly hoàn toàn qua hệ thống ống bọc gen ruột gà chống cháy và cố định trên thang cáp / máng cáp mạ kẽm nhúng nóng (Hot-dip galvanized) chống ăn mòn triệt để.
Hệ thống chiếu sáng LED kho lạnh (IP65)
Bóng tuýp thủy quang sẽ vỡ nát hoặc mờ đi ở -20°C. Bắt buộc trang bị hệ thống Đèn LED chuyên dụng âm sâu. Đèn phải đạt chỉ số bảo vệ IP65/IP66 (kín nước, kín bụi), vỏ nhựa Polycarbonate siêu bền để chịu được sự thay đổi nhiệt độ đột ngột (Sốc nhiệt – Thermal Shock) mà không nứt vỡ.
Quy trình 6 bước thi công đấu nối điện kho lạnh chuẩn IEC/TCVN
Bản vẽ thiết kế có chi tiết đến đâu mà thợ thi công ẩu thì hệ thống cũng dễ dàng sập nguồn. Đội ngũ KTH Electric áp dụng quy chuẩn 6 bước “bất di bất dịch” như sau:
Bước 1: Tính toán phụ tải & Thiết kế Sơ đồ nguyên lý
Dựa trên công suất cụm máy (HP/kW), kỹ sư tính toán hệ số đồng thời để quyết định chính xác tiết diện cáp động lực, cáp tín hiệu, và dòng cắt Aptomat. Thiết kế chừa sẵn hệ số an toàn (Safety Factor) thêm 25% chống quá tải.
Bước 2: Lắp ráp thiết bị đóng cắt lên vỏ tủ điện
Cố định linh kiện lên thanh ray (Din-rail). Toàn bộ đầu cốt (Cosse) phải được bấm bằng kìm thủy lực dập khuôn chắc chắn để ngăn chặn tia lửa hồ quang điện. Phân màu dây động lực rõ ràng theo tiêu chuẩn (Đỏ – Vàng – Xanh – Đen).

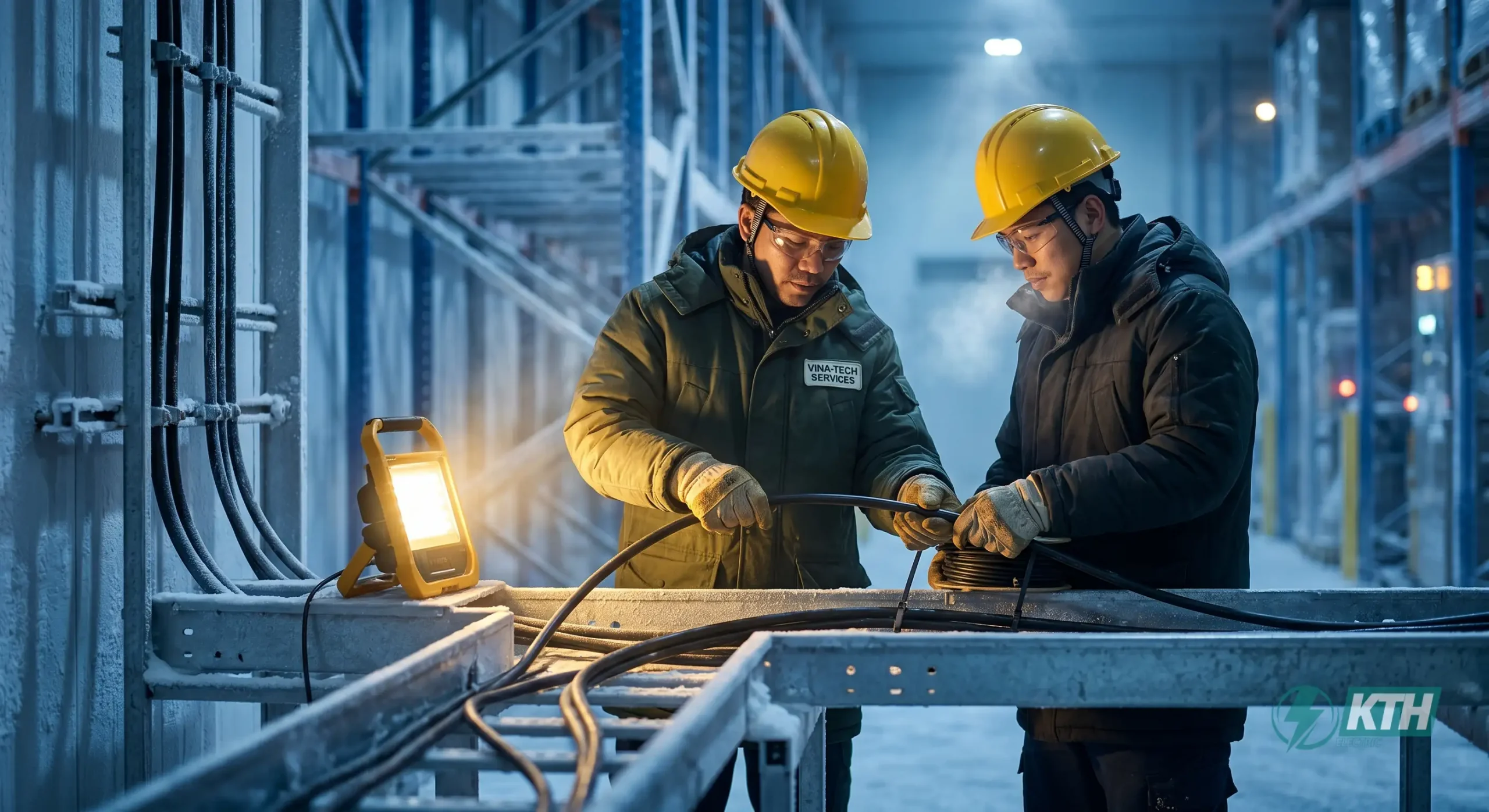

Bước 3: Thi công tuyến cáp động lực và thang máng cáp
Khoan cấy ty ren, lắp đặt máng cáp mạ kẽm. Đi dây cáp 3 pha từ Tủ MSB cấp nguồn đến tủ kho lạnh và cụm máy nén. Bắt buộc tách biệt đường ống gen luồn dây tín hiệu (cảm biến) cách xa dây động lực 380V tối thiểu 20cm để chống nhiễu sóng từ trường EMI.
Bước 4: Đấu nối ốc block máy nén & Điện trở xả đá
Kỹ sư bậc cao trực tiếp siết lực cáp nguồn vào ốc block máy nén. Đấu nối cụm điện trở xả đá qua contactor độc lập, bắt buộc có rơ le bảo vệ quá nhiệt (Klixon) ngắt khẩn cấp để phòng chống cháy nổ dàn lạnh.
Bước 5: Lắp đặt đèn LED & Bơm keo chống hở nhiệt
Khoan trần panel lắp đèn LED IP65. Các lỗ xuyên tường panel cho cáp điện đi qua BẮT BUỘC phải được bơm kín bằng keo Foam bọt xốp. Nếu để lọt khí nóng vào, nó sẽ ngưng tụ thành tảng băng đá bóp nghẹt đường dây cáp.

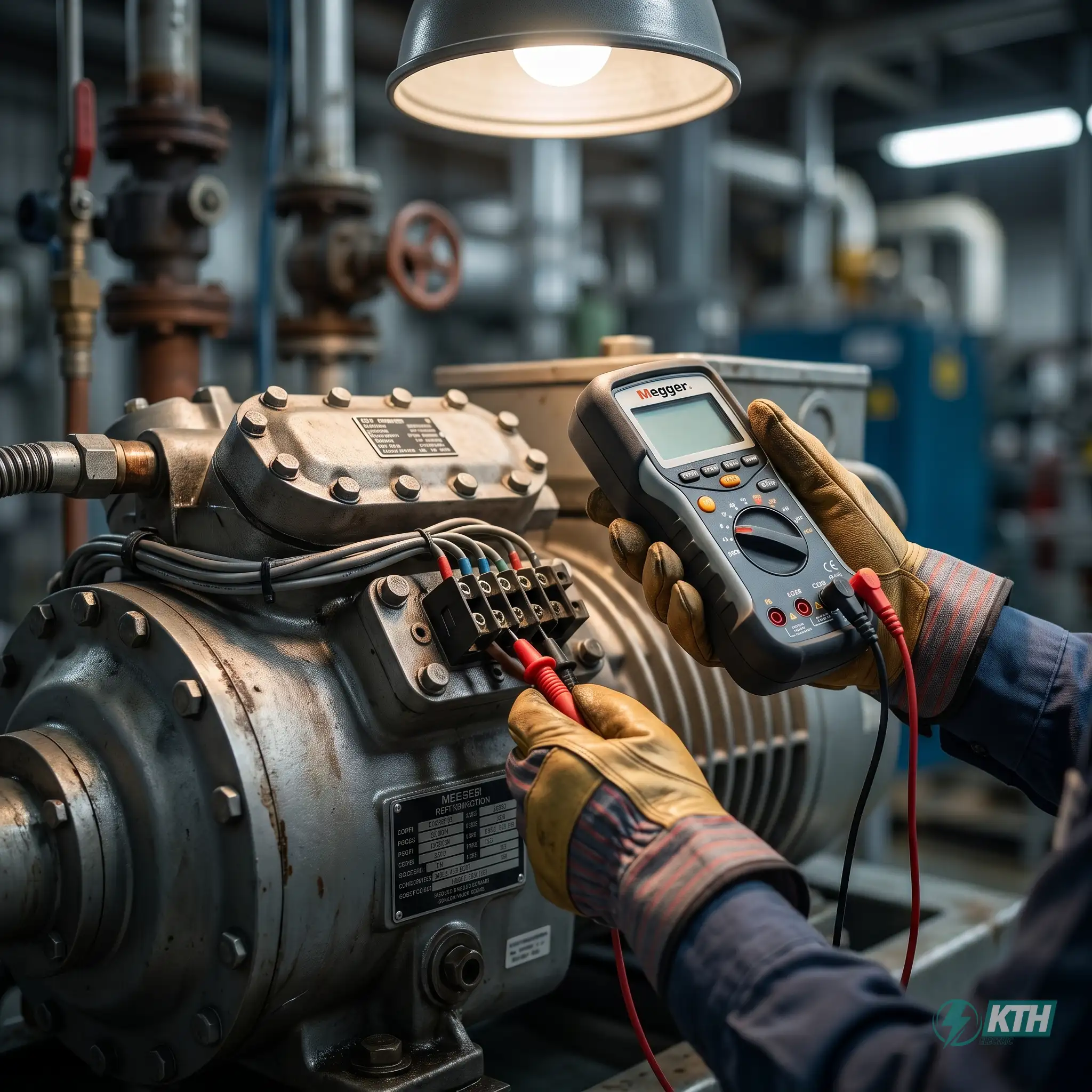

Bước 6: Đo cách điện Megger & Chạy thử (Commissioning)
Dùng máy Megger phóng cao áp kiểm tra độ rò rỉ cách điện toàn tuyến cáp. Kiểm tra bảo vệ mất pha, test chiều quay của quạt hút. Cuối cùng, cài đặt tham số (Set-point, Differential, Defrost time) trên bộ vi xử lý và cho chạy thử nghiệm thu 24h liên tục.

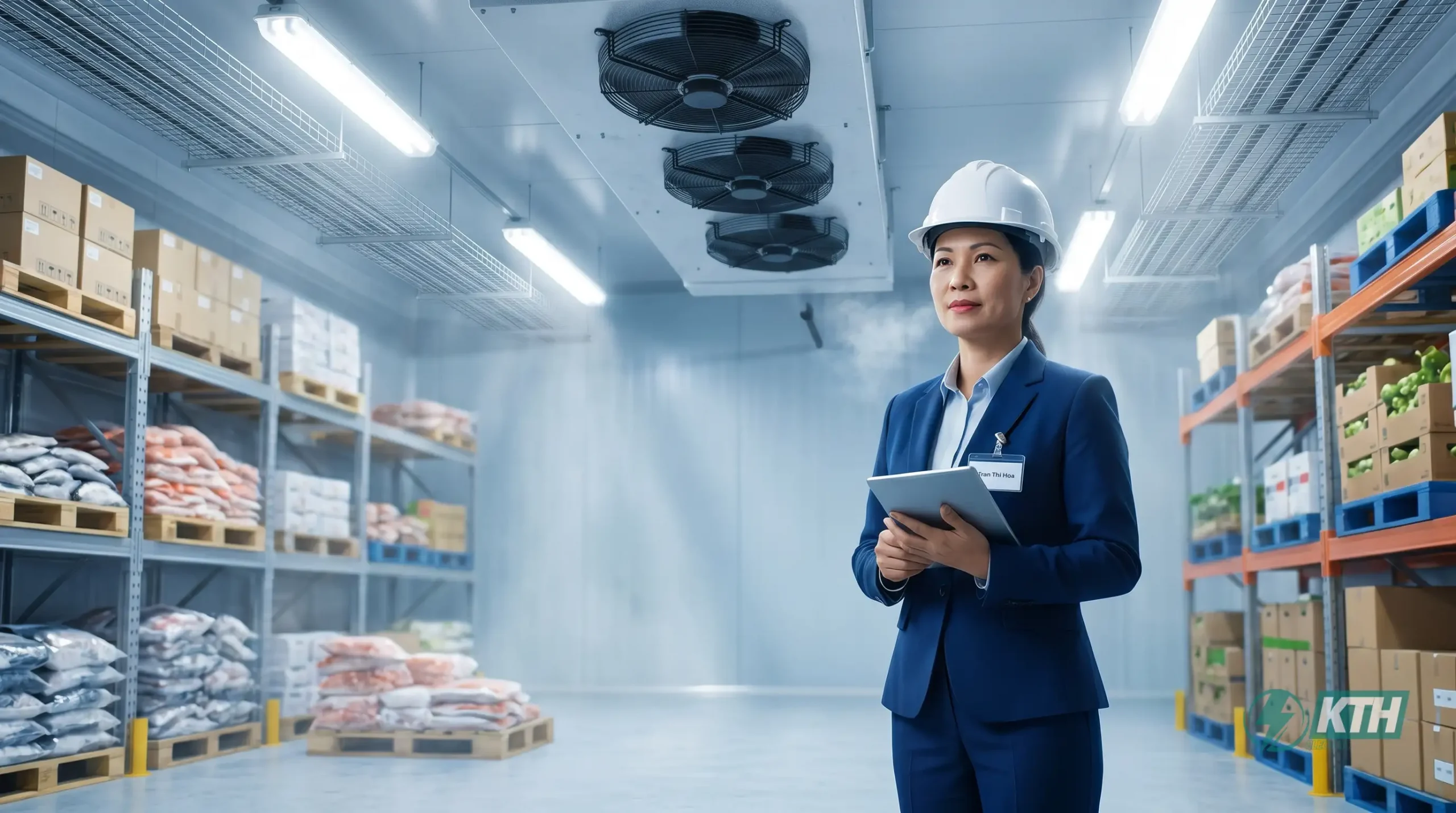

Sự khác biệt trong thiết kế điện giữa Kho Mát (+8°C) và Kho Cấp Đông (-22°C)
Bê nguyên cấu hình điện của kho bảo quản rau củ quả mát (+8°C) sang chạy cho kho trữ đông hải sản (-22°C) là con đường ngắn nhất để đốt cháy máy nén. Chúng khác biệt hoàn toàn ở 2 thông số sau:
1. Chịu tải dòng khởi động của Khởi động từ & Rơ le nhiệt
Kho đông âm sâu yêu cầu tỷ số nén gas lạnh rất lớn. Động cơ máy nén phải “gồng” mạnh hơn, kéo theo Dòng khởi động (Starting Current) vọt lên cực đại.
Nếu dùng thiết bị đóng cắt của kho mát đem lắp cho kho đông, các tiếp điểm của Contactor sẽ bị hồ quang nung chảy và dính chặt vào nhau. Máy nén sẽ chạy liên tục không thể dừng, dẫn đến cháy cuộn Stator. Thiết bị điện cho kho đông luôn phải thiết kế dư tải từ 1.5 – 2 lần.
2. Cấu hình chu kỳ thời gian xả đá (Defrost Timer)
- Kho mát (+2°C đến +8°C): Ít đóng tuyết. Tủ điện chỉ cần lập trình “xả đá bằng gió” (Off-cycle Defrost) – Ngắt máy nén, quạt vẫn chạy để gió tự làm tan tuyết. Tủ điện thiết kế tinh gọn, tiết kiệm chi phí vật tư.
- Kho cấp đông (-18°C đến -25°C): Nước trong không khí kết tinh thành băng đá dày đặc bám kín dàn lạnh. BẮT BUỘC tủ điện phải cấu hình mạch điện nung nóng thanh điện trở (Heater Defrost) chạy luân phiên 4-6 lần/ngày. Tủ kho đông có kết nối mạch phức tạp và chịu cường độ dòng điện rất cao qua các chu kỳ.
Báo giá thi công hệ thống điện kho lạnh trọn gói (Cập nhật 2026)
Một báo giá “vo” (ước chừng qua điện thoại) chắc chắn sẽ đi kèm với vật tư kém chất lượng hoặc hàng loạt chi phí phát sinh ẩn. Tại KTH Electric, sự minh bạch được đặt lên hàng đầu thông qua bản bóc tách khối lượng (BOQ) cực kỳ chi tiết.
Các yếu tố ảnh hưởng trực tiếp đến Báo giá:
- Thể tích và dải nhiệt độ: Kho 100m3 âm sâu (-22°C) tốn nhiều chi phí tủ điện và tiết diện cáp đồng lớn hơn so với kho mát (+8°C) cùng thể tích.
- Vật tư tủ điện: Thương hiệu thiết bị đóng cắt (Schneider, ABB của Châu Âu hay LS, Chint của Hàn/Trung) và loại vi xử lý nhiệt độ.
- Vật tư truyền tải: Chiều dài tuyến cáp cấp nguồn 3 pha 380V (Cadivi, Trần Phú), khối lượng thang máng cáp mạ kẽm.
- Tích hợp công nghệ: Lắp đặt thêm biến tần (Inverter) điều khiển quạt và máy nén giúp tiết kiệm 15-30% điện năng tiêu thụ hàng tháng.
Tiêu chuẩn nhà thầu MEP đủ năng lực thi công điện kho lạnh
Kho lạnh bảo quản là “két sắt” sinh tử của doanh nghiệp. Đừng giao phó nó cho những thợ điện tự do không pháp nhân, không chứng chỉ hành nghề. Một nhà thầu cơ điện MEP chuyên nghiệp phải đáp ứng:
1. Nhân sự kỹ thuật thi công đạt chuẩn an toàn điện
KTH Electric không sử dụng thợ phụ tay ngang. Từ tính toán thông số, thiết kế bản vẽ CAD, đến dập cốt cáp động lực đều được giám sát bởi kỹ sư điện bậc 5. Tủ điện xuất xưởng đạt 100% chỉ tiêu cách điện theo chuẩn IEC/TCVN.
2. Trực ứng cứu sự cố sập nguồn 24/7
Nhiệt độ kho tăng lên mức dương quá 6 tiếng, hàng hóa sẽ hư hỏng không thể vãn hồi. Với gói dịch vụ bảo trì hệ thống điện chuyên sâu, đội phản ứng nhanh của KTH Electric túc trực 24/7, sẵn sàng linh kiện thay thế nóng (MCCB, rơ le, bo mạch) để giữ trọn vẹn dải nhiệt độ cho khách hàng trong đêm.
🔍 CÂU HỎI THƯỜNG GẶP (FAQ) – THI CÔNG ĐIỆN KHO LẠNH
Tổng hợp các giải đáp kỹ thuật nhanh cho chủ đầu tư nhà máy, kho xưởng logistics:
Thời gian thi công hoàn thiện mạch điện cho kho lạnh mất bao lâu?
Trả lời: Với quy mô kho thực phẩm 50m3 – 100m3, việc đấu ráp tủ điện tại xưởng KTH mất 1-2 ngày. Khâu đi cáp, máng điện, đấu nối thiết bị và chạy thử tại công trình mất thêm 2-3 ngày. Tổng tiến độ bàn giao rơi vào 4-5 ngày làm việc.
Tôi có thể tận dụng tủ điện chiếu sáng cũ của nhà xưởng để chạy máy nén kho lạnh không?
Trả lời: TUYỆT ĐỐI KHÔNG. Tủ điện thường không có bộ vi xử lý điều khiển nhiệt độ (Dixell, Elitech) cũng như thiếu vắng Timer lập trình xả đá tự động. Ép tủ điện chiếu sáng chạy máy nén lạnh là nguyên nhân số 1 gây cháy rụi cụm máy nén đắt tiền.
Tại sao tủ điện kho lạnh thường xuyên bị đọng sương rỉ sét?
Trả lời: Do thợ lắp đặt tủ quá sát cửa mở panel kho lạnh. Hơi lạnh âm sâu rò rỉ gặp không khí nóng ẩm bên ngoài sẽ ngưng tụ (đọng sương) ngay trên bề mặt vỏ tủ, làm chập vi mạch bên trong. KTH Electric luôn khảo sát khoảng cách tản nhiệt an toàn và dùng vỏ tủ gioăng cao su chống ẩm chuẩn IP.
KTH Electric có cấp Bản vẽ Sơ đồ nguyên lý trước khi thi công không?
Trả lời: BẮT BUỘC CÓ. Sơ đồ mạch điện (Single Line Diagram) là tài liệu kim chỉ nam. Bản vẽ thể hiện tiết diện cáp, định mức Aptomat, thuật toán bảo vệ pha. Điều này giúp doanh nghiệp quản lý hồ sơ bảo trì dễ dàng trong hàng chục năm tiếp theo.
